Bố trí dây chuyền sản xuất là việc sắp xếp máy móc, thiết bị, công đoạn, vật tư và con người trong mặt bằng nhà xưởng theo một trật tự nhất định, để dòng vật liệu đi ngắn nhất, ít chờ nhất và an toàn nhất. Một sơ đồ bố trí hợp lý giúp tăng năng suất, giảm lãng phí vận chuyển và giữ cho dây chuyền linh hoạt khi đổi sản phẩm. Bài viết trình bày bốn kiểu bố trí, sáu nguyên tắc, các bước thiết kế công nghệ và những lưu ý an toàn khi sắp xếp thiết bị.
1. Bố trí sản xuất là gì
Bố trí sản xuất (còn gọi là bố trí dây chuyền sản xuất) là quá trình tổ chức và sắp xếp thiết bị, máy móc, công đoạn và các nguồn lực khác trong quy trình sản xuất để đạt hiệu suất cao nhất. Việc này không phải đặt máy vào chỗ còn trống, mà phải xét đồng thời công nghệ chế tạo, thứ tự công việc, yêu cầu về không gian và vật liệu, cùng các yếu tố an toàn và tiết kiệm năng lượng.
Mục tiêu của bố trí sản xuất là tạo ra một quy trình ổn định, linh hoạt và có thể điều chỉnh để đáp ứng nhu cầu sản xuất hiện tại lẫn tương lai của doanh nghiệp.
2. Phân loại các cách bố trí dây chuyền sản xuất
Bốn kiểu bố trí phổ biến được so sánh trong bảng dưới đây, chi tiết từng kiểu ở các mục tiếp theo.
| Kiểu bố trí | Cách sắp xếp | Phù hợp với | Điểm yếu chính |
|---|---|---|---|
| Theo quy trình (chức năng) | Máy cùng chức năng gom thành nhóm | Nhiều loại sản phẩm, sản lượng nhỏ | Vật liệu đi xa, khó lập kế hoạch |
| Theo dây chuyền (sản phẩm) | Máy xếp theo thứ tự công đoạn | Ít loại sản phẩm, sản lượng lớn | Một trạm dừng, cả chuyền dừng |
| Theo vị trí cố định | Sản phẩm đứng yên, máy và người đến | Sản phẩm rất lớn hoặc nặng | Cần lao động kỹ năng cao |
| Hỗn hợp | Kết hợp các kiểu trên theo khu vực | Nhà máy nhiều dòng sản phẩm | Quản lý phức tạp, đầu tư ban đầu cao |
Bố trí theo quy trình (chức năng)
Bố trí theo quy trình là cách sắp xếp mặt bằng sao cho các máy cùng chức năng hoặc cùng kiểu gia công được đặt chung một khu vực: khu tiện, khu phay, khu sơn, khu lắp ráp. Sản phẩm di chuyển giữa các khu theo trình tự công nghệ riêng của từng mã hàng.
Ưu điểm:
- Tận dụng máy tốt, giảm số máy cần mua.
- Linh hoạt trong sử dụng lao động và thiết bị.
- Sản xuất từng chi tiết, bộ phận độc lập với nhau.
- Một máy dừng không ảnh hưởng hoặc ít ảnh hưởng đến máy khác.
- Chi phí bảo dưỡng thấp, có thể bảo dưỡng theo lịch, ít phụ tùng dự phòng.
- Gia công được nhiều loại sản phẩm cùng lúc.
Hạn chế:
- Chi phí sản xuất trên mỗi đơn vị sản phẩm có thể tăng vì vật liệu di chuyển xa và chờ lâu.
- Hiệu suất sử dụng máy thấp do không phải lúc nào mọi máy cũng có việc.
- Lập kế hoạch sản xuất khó, tiến độ dễ dao động.
- Đòi hỏi công nhân có kỹ năng cao, vận hành được nhiều loại máy.
- Cần nhiều diện tích và vốn đầu tư hơn cho kho trung gian.

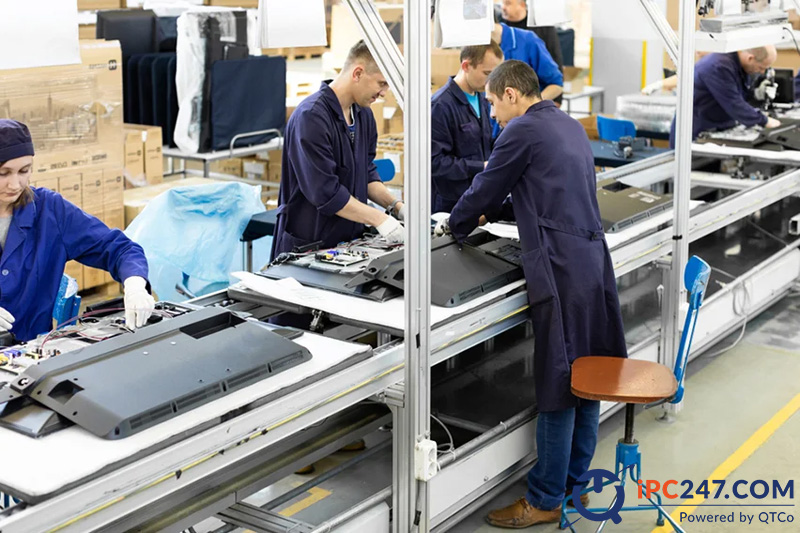

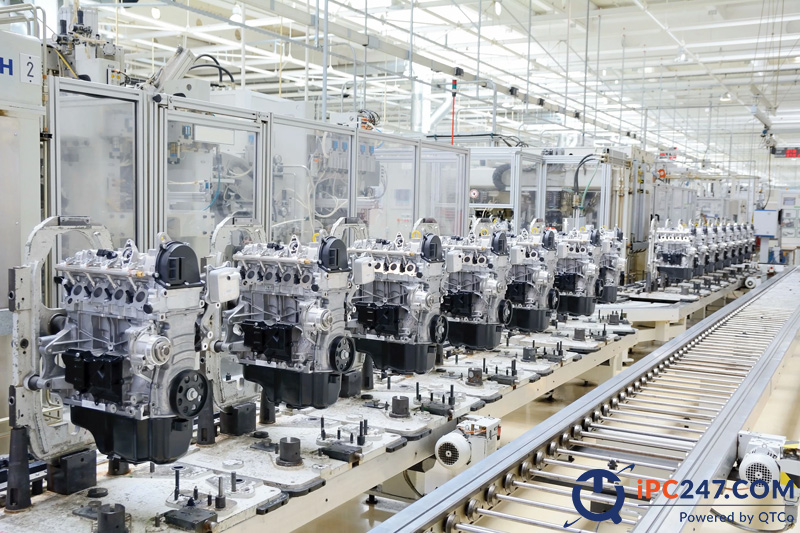

Bố trí theo dây chuyền (sản phẩm)

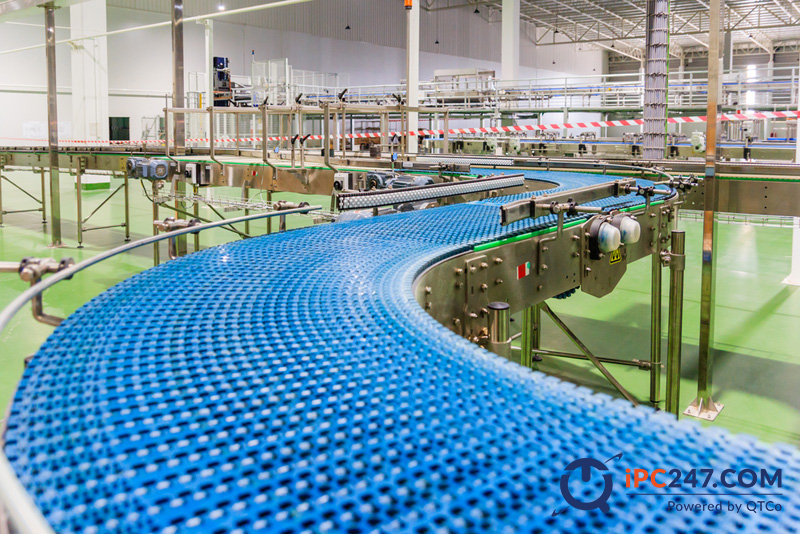

Theo cách này, thiết bị và máy móc được đặt cố định thành một dãy liên tục theo đúng thứ tự công đoạn, tạo thành dây chuyền sản xuất hoặc dây chuyền lắp ráp. Hình dạng dây chuyền phụ thuộc vào không gian nhà xưởng, loại máy, cách lắp đặt và cách vận chuyển vật liệu: đường thẳng, chữ U, chữ L, chữ M hoặc dạng vòng.
So với đường thẳng, dây chuyền chữ U cho phép một công nhân phụ trách cả đầu vào và đầu ra, dễ cân bằng tải giữa các trạm. Ưu và nhược điểm của kiểu bố trí theo dây chuyền:
Ưu điểm:
- Tiết kiệm diện tích nhà xưởng.
- Tăng hiệu suất sử dụng máy và lao động.
- Vật liệu và bán thành phẩm di chuyển ngắn, hợp lý, giảm chi phí vận chuyển nội bộ.
- Chu kỳ sản xuất liên tục, năng suất cao, chi phí trên mỗi sản phẩm giảm.
- Giảm thời gian chết (downtime) do chờ vật tư giữa các công đoạn.
Nhược điểm:
- Sự cố ở một trạm lan ra toàn dây chuyền, gây lãng phí thời gian sản xuất.
- Thay đổi một vị trí ảnh hưởng đến cả dãy, nên phải có kế hoạch bố trí kỹ từ đầu.
- Chi phí đầu tư và bảo trì thiết bị lớn.
- Công việc lặp lại, dễ gây đơn điệu cho người lao động.
Bố trí theo vị trí cố định
Còn gọi là bố trí theo dự án. Sản phẩm được chế tạo tại một điểm cố định; nguyên liệu, máy móc, lao động và các yếu tố khác được đưa đến điểm đó. Kiểu này dùng khi sản phẩm quá nặng hoặc quá lớn, di chuyển trong quá trình chế tạo sẽ tốn kém hoặc không khả thi: đóng tàu, kết cấu thép, máy công nghiệp cỡ lớn.
Ưu điểm: không mất chi phí vận chuyển sản phẩm giữa các công đoạn, tiết kiệm đầu tư băng tải và mặt bằng trung gian.
Hạn chế: phải di chuyển thiết bị và người đến sản phẩm, đòi hỏi lao động kỹ năng cao và phát sinh chi phí điều phối.
Bố trí hỗn hợp
Thực tế, nhà máy thường kết hợp các kiểu bố trí để tận dụng ưu điểm của từng kiểu: khu gia công thô bố trí theo quy trình, khu lắp ráp bố trí theo dây chuyền. Cách này tăng năng suất và giảm chi phí trong khi vẫn giữ chất lượng, nhưng cần quản lý chặt và đầu tư ban đầu cao hơn.
3. Nguyên tắc bố trí dây chuyền sản xuất
Sáu nguyên tắc bố trí quy trình sản xuất được áp dụng cho mọi kiểu bố trí:
- Nguyên tắc hoà trộn: kết hợp hợp lý nhân lực, vật tư, thiết bị và các dịch vụ hỗ trợ để tận dụng tối đa nguồn lực.
- Nguyên tắc khoảng cách tối thiểu: giảm quãng đường di chuyển của người và vật liệu; công nhân và vật tư phải ở gần nhau nhất có thể.
- Nguyên tắc tận dụng không gian: dùng hiệu quả cả ba chiều ngang, dọc và chiều cao của nhà xưởng, kể cả giá kệ tầng và băng tải trên cao.
- Nguyên tắc dòng chảy: vật liệu đi liên tục từ điểm đầu đến điểm cuối, không gián đoạn và không quay ngược, để giảm thời gian chờ.
- Nguyên tắc an toàn và bảo vệ: môi trường làm việc an toàn cho người, có biện pháp phòng chống hoả hoạn, tai nạn và mất mát tài sản.
- Nguyên tắc xử lý tối thiểu: giảm số lần bốc dỡ, chuyển tải vật liệu, vì mỗi lần xử lý đều tốn thời gian và có nguy cơ hư hỏng.
4. Lưu ý khi bố trí dây chuyền sản xuất
Các điểm cần kiểm tra khi lên sơ đồ mặt bằng, chia theo ba nhóm:
Mặt bằng và dòng vật liệu
- Tuỳ loại nguyên liệu và yêu cầu công nghệ, dây chuyền có thể bố trí trên một tầng hoặc nhiều tầng.
- Giảm số thiết bị vận chuyển trung gian như gàu tải, vít tải, băng tải, bơm; rút ngắn khoảng cách giữa các máy để giảm chu kỳ sản xuất.
- Nhóm các thiết bị cùng chức năng (rây, sàng, máy đóng gói) lại với nhau.
- Đặt máy nặng và rung động ở tầng dưới, máy nhẹ ở tầng trên, máy cao ở giữa để tận dụng thông gió và ánh sáng tự nhiên.
- Các dây chuyền thường bố trí song song để dễ di chuyển và an toàn cho công nhân.
An toàn thiết bị
- Giữ khoảng cách an toàn giữa các thiết bị và giữa thiết bị với tường, đủ để thao tác, sửa chữa và thay thế.
- Mọi thiết bị phải được nối đất để tránh tích điện.
- Che chắn các bộ phận chuyển động của máy.
- Tách bằng tường ngăn hoặc hệ thống hút cho thiết bị toả nhiệt, phát bụi hoặc khí độc.
- Trang bị áp kế và van an toàn cho thiết bị áp lực; thiết bị kín phải có cửa hoặc kính quan sát.
Người vận hành
- Bảng điều khiển, tay gạt và màn hình vận hành đặt trong tầm với và tầm nhìn của công nhân.
- Chừa lối đi đủ rộng giữa các thiết bị để thao tác và thoát hiểm thuận lợi.
- Cầu thang có tay vịn, có cầu thang thoát hiểm khi nhà xưởng nhiều tầng.
- Thiết bị đầu vào đặt cách tường đủ xa để nạp liệu và bảo dưỡng.
5. Các bước thiết kế công nghệ và bố trí dây chuyền sản xuất
Thiết kế công nghệ đi trước bố trí mặt bằng: phải biết sản phẩm được làm ra như thế nào rồi mới xếp máy. Trình tự thường dùng:
- Xác định sản phẩm và sản lượng mục tiêu: danh mục mã hàng, sản lượng theo ca, mức biến động dự kiến trong 3–5 năm.
- Lập quy trình công nghệ: liệt kê công đoạn, thứ tự, thời gian thao tác và thiết bị cho từng công đoạn.
- Tính số máy và số trạm: từ nhịp sản xuất (takt time) và thời gian chu kỳ từng công đoạn, tính số máy song song cần có để không tạo điểm nghẽn.

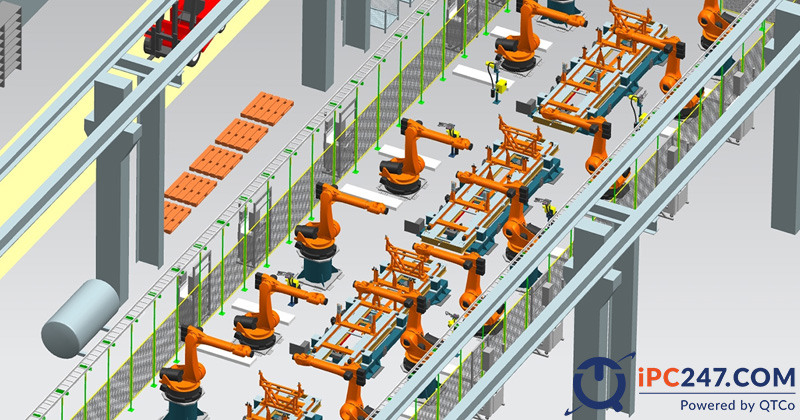

- Chọn kiểu bố trí và vẽ sơ đồ mặt bằng: áp dụng bảng so sánh ở mục 2 và sáu nguyên tắc ở mục 3; vẽ luồng vật liệu, vị trí kho trung gian, lối đi và tủ điện.
- Kiểm tra và điều chỉnh: mô phỏng hoặc chạy thử, đo sản lượng thực tế và thời gian chờ tại từng trạm, sau đó hiệu chỉnh. Việc đo này tiếp tục trong suốt vòng đời dây chuyền và là đầu vào của cải tiến dây chuyền sản xuất theo chu kỳ.
Chọn thiết bị cho dây chuyền sản xuất
Sau khi bố trí, mỗi trạm làm việc cần một thiết bị hiển thị hướng dẫn thao tác, nhập kết quả và thu số liệu máy để quản lý dây chuyền theo thời gian thực. Ba tiêu chí kỹ thuật khi chọn máy tính màn hình cảm ứng đặt tại chuyền:
- Cấp bảo vệ mặt trước: tối thiểu IP65 để chịu bụi và nước lau rửa; khu vực ẩm hoặc thực phẩm nên chọn mặt phẳng IP66.
- Dải nhiệt và làm mát: thiết kế không quạt, hoạt động ở -20~60 °C để không phải bảo trì lọc bụi.
- Cổng kết nối máy: RS-232/422/485 cách ly và hai cổng LAN Gigabit để đọc PLC, cân, máy đọc mã và nối về mạng nhà máy.
Với trạm lắp ráp cần màn hình gọn, máy tính công nghiệp màn hình cảm ứng TPC-1251T có màn 12,1 inch XGA, mặt trước IP66, cảm ứng điện trở 5 dây dùng được khi đeo găng, hoạt động -20~60 °C. Với trạm cần hiển thị nhiều thông tin hơn, Panel PC PPC-3150 có màn 15 inch, CPU Atom bốn nhân, nguồn 9~32 VDC, một cổng RS-422/485 cách ly, hai cổng LAN Gigabit và khe PCI/PCIe x1 để mở rộng. Các cấu hình khác xem tại danh mục máy tính công nghiệp màn hình cảm ứng, hoặc lọc theo nhiệt độ, không gian lắp và nguồn điện tại vị trí đặt bằng công cụ chọn máy theo điều kiện lắp đặt.
Câu hỏi thường gặp về bố trí dây chuyền sản xuất
Bố trí dây chuyền sản xuất là gì?
Bố trí dây chuyền sản xuất là việc sắp xếp máy móc, thiết bị, công đoạn, vật tư và con người trong mặt bằng nhà xưởng theo một trật tự nhất định để dòng vật liệu đi ngắn nhất, ít chờ nhất và an toàn nhất. Kết quả của việc bố trí là sơ đồ mặt bằng và luồng di chuyển của sản phẩm qua từng trạm.
Có mấy kiểu bố trí dây chuyền sản xuất?
Có bốn kiểu chính: bố trí theo quy trình (nhóm máy cùng chức năng), bố trí theo dây chuyền hay theo sản phẩm (máy xếp theo thứ tự công đoạn), bố trí theo vị trí cố định (sản phẩm đứng yên, máy và người di chuyển đến) và bố trí hỗn hợp kết hợp các kiểu trên.
Nguyên tắc bố trí quy trình sản xuất gồm những gì?
Sáu nguyên tắc thường dùng: hoà trộn hợp lý nhân lực, vật tư và thiết bị; khoảng cách di chuyển tối thiểu; tận dụng không gian ba chiều; dòng chảy vật liệu liên tục không quay ngược; an toàn cho người và tài sản; giảm số lần xử lý và bốc dỡ vật liệu.
Thiết kế công nghệ và bố trí dây chuyền sản xuất gồm những bước nào?
Năm bước: xác định sản phẩm và sản lượng mục tiêu; lập quy trình công nghệ và thời gian từng công đoạn; tính số máy và số trạm theo nhịp sản xuất; chọn kiểu bố trí và vẽ sơ đồ mặt bằng; kiểm tra lại bằng mô phỏng hoặc chạy thử rồi điều chỉnh.
Cách quản lý dây chuyền sản xuất sau khi bố trí?
Đặt màn hình hoặc máy tính công nghiệp tại từng trạm để hiển thị hướng dẫn thao tác và thu số liệu sản lượng, dừng máy theo thời gian thực. Dữ liệu này là cơ sở để tính OEE, tìm điểm nghẽn và lập kế hoạch cải tiến dây chuyền theo chu kỳ.
