Cánh tay robot công nghiệp là tay máy nhiều khớp được lập trình để lặp lại thao tác của tay người trong sản xuất: hàn, gắp thả, xếp pallet, lắp ráp, kiểm tra. Đây là giải pháp tự động hóa giúp nhà máy tăng năng suất, ổn định chất lượng và đưa người lao động ra khỏi các công đoạn nguy hiểm. Bài viết trình bày cấu tạo, nguyên lý hoạt động, lợi ích, ứng dụng, sáu loại cánh tay robot, tiêu chí lựa chọn và loại máy tính công nghiệp cần cho một ô robot.
1. Cánh tay robot công nghiệp là gì?

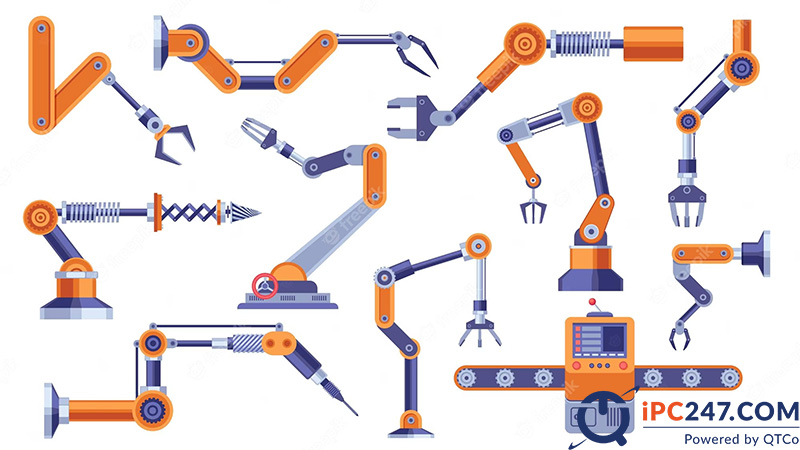

Cánh tay robot công nghiệp là thiết bị được lập trình để hoạt động tương tự cánh tay người, với các khớp quay hoặc trượt theo trục xác định, dùng trong sản xuất công nghiệp.
Hầu hết robot công nghiệp được chế tạo và lập trình cho một nhóm nhiệm vụ cụ thể. Kích cỡ thay đổi từ tay máy nhỏ dùng cho thao tác tinh, tới tay máy lớn nâng được hàng trăm kilogam.

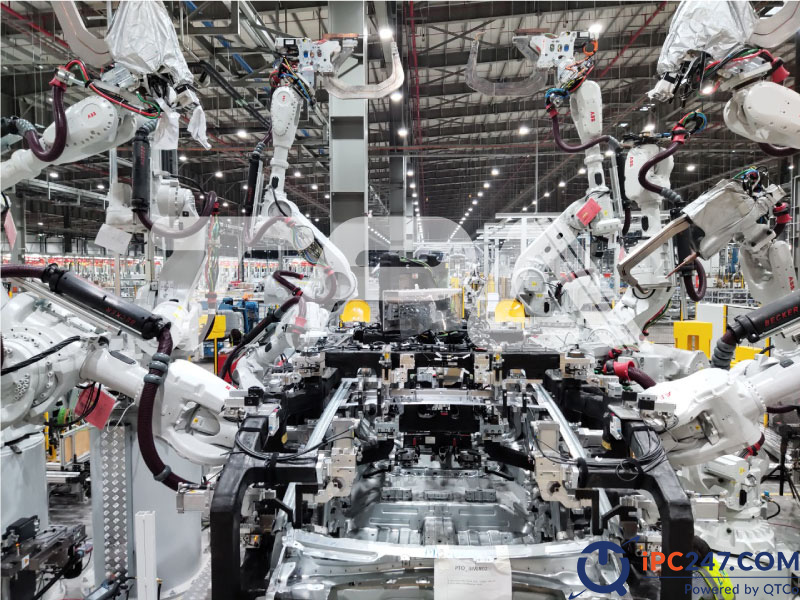

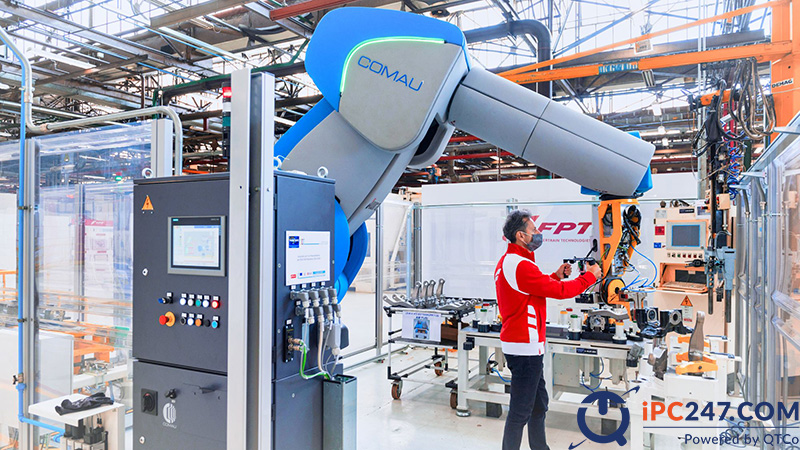

Cánh tay robot công nghiệp được ứng dụng lần đầu trong ngành ô tô cho công việc hàn lặp lại. Đến nay robot có mặt trong cơ khí, điện tử, thực phẩm, dược phẩm, y tế và hàng không vũ trụ.
Tại Việt Nam, nhu cầu robot công nghiệp tăng cùng làn sóng đầu tư theo công nghiệp 4.0. Các nhà máy ô tô, xe máy, điện tử và thực phẩm trong nước đã dùng robot cho hàn, sơn, lắp ráp và đóng gói. Robot cố định thường được phối hợp với xe tự hành AGV để đưa vật liệu vào và lấy thành phẩm ra khỏi ô làm việc.

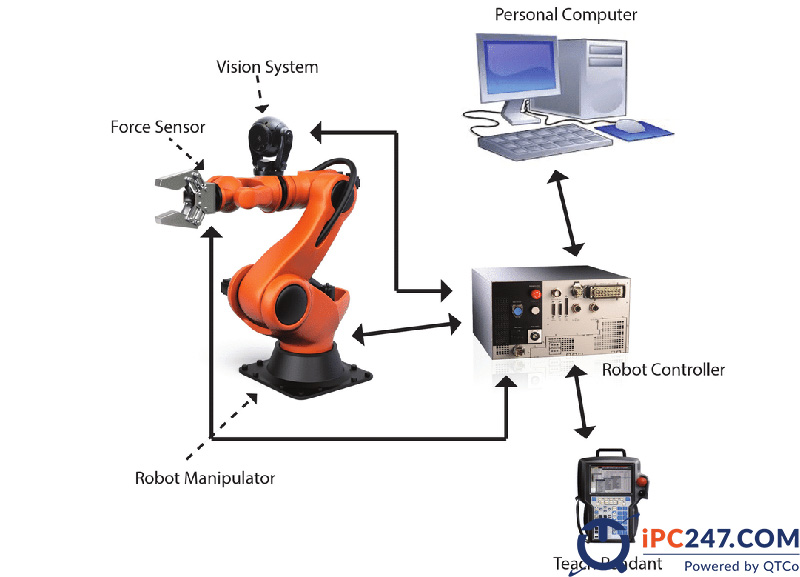

2. Cấu tạo của cánh tay robot công nghiệp
Thân tay máy thường đúc bằng gang hoặc hợp kim nhôm, gồm chân đế, các khâu nối và cổ tay. Tại mỗi khớp có động cơ servo, hộp giảm tốc và bộ mã hóa vị trí (encoder) để bộ điều khiển biết chính xác góc quay.
Đa số cánh tay robot hiện nay dẫn động bằng động cơ servo điện; một số ứng dụng tải nặng dùng thủy lực, ứng dụng nhẹ dùng khí nén. Về mặt hệ thống, cánh tay robot gồm ba phần:
2.1 Tay máy (phần cơ khí)
Tay máy được mô phỏng theo cánh tay người: chân đế, vai, khuỷu tay, cẳng tay và cổ tay. Cánh tay robot trong công nghiệp thường có 4 đến 6 khớp, tương ứng tối đa 6 bậc tự do, tức 6 cách di chuyển độc lập của dụng cụ đầu cuối trong không gian.
2.2 Hệ thống điều khiển

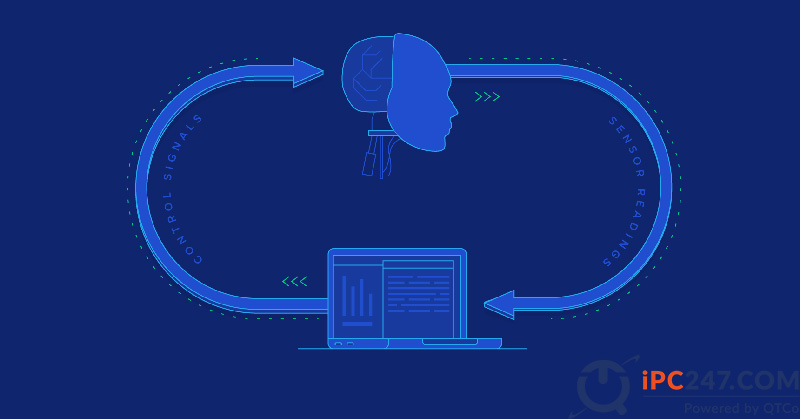

Bộ điều khiển nhận tín hiệu từ chương trình và cảm biến, tính toán quỹ đạo rồi phát lệnh cho driver để động cơ ở từng khớp quay đúng góc, tạo thành chuỗi động học. Hệ thống điều khiển được phân cấp từ điều khiển điểm tới điểm đơn giản tới điều khiển quỹ đạo liên tục có bù lực.
2.3 Hệ thống quản lý và vận hành
Đây là phần mềm chạy trên máy tính, nơi kỹ thuật viên lập trình thao tác, mô phỏng và giám sát robot. Lớp này kết nối bộ điều khiển robot với PLC của dây chuyền, hệ thống thị giác máy và phần mềm quản lý sản xuất để trao đổi lệnh và dữ liệu.
3. Nguyên lý hoạt động của cánh tay Robot
Công việc chính của cánh tay robot là di chuyển sản phẩm hoặc dụng cụ từ vị trí này tới vị trí khác theo quỹ đạo đã lập trình: nhặt, nâng, đặt, tháo, hàn, mài. Chương trình quy định điểm đi, điểm đến, tốc độ và điều kiện kích hoạt; bộ điều khiển thực hiện lặp lại với sai số nhỏ.
Tùy ứng dụng, robot được lắp thêm dụng cụ đầu cuối (end effector) như tay kẹp, mỏ hàn, súng phun sơn, đầu đánh bóng, và các cảm biến như cảm biến lực-mô-men, cảm biến an toàn, camera thị giác máy.
Robot dùng để tự động hóa một quy trình đang làm thủ công, hoặc xây một quy trình mới hoàn toàn. Hai thành phần bắt buộc trong mọi hệ cánh tay robot:
- Bộ điều khiển (controller): tủ điều khiển chứa CPU, driver servo và cổng vào/ra; điều khiển toàn bộ chuyển động.

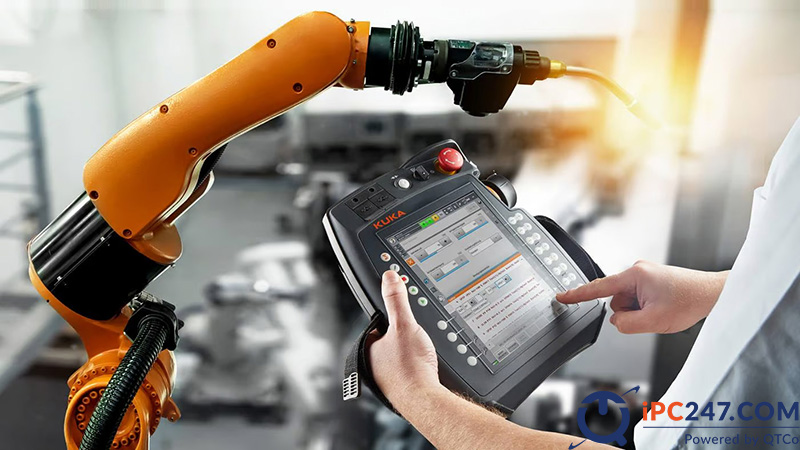

- Teach pendant: thiết bị cầm tay có màn hình và nút điều khiển, dùng để dạy điểm, chỉnh chương trình và chạy thử robot.
4. Lợi ích của cánh tay Robot công nghiệp
Trong sản xuất toàn cầu, robot công nghiệp là một trong các giải pháp tự động hóa được ưu tiên để tăng lợi thế cạnh tranh. Sáu lợi ích chính:
4.1 Tính linh hoạt
Robot công nghiệp là thành phần không thể thiếu của hệ thống sản xuất linh hoạt. Đổi sản phẩm chỉ cần nạp chương trình và thay dụng cụ đầu cuối, không phải chế tạo lại đồ gá.
4.2 Tính chính xác
Robot đảm nhận các công đoạn phức tạp thay con người giúp tăng độ chính xác lặp lại, từ đó tăng chất lượng sản phẩm và giảm tỷ lệ hàng lỗi.
4.3 Tính an toàn
Robot làm việc tốt trong môi trường gây hại cho người: nhiệt độ cao, hóa chất độc, bụi kim loại, tia hàn. Đưa robot vào các vị trí này là cách giảm tai nạn lao động trực tiếp.
4.4 Tính nhanh chóng
Cánh tay robot làm việc liên tục ngày đêm với thao tác và lực không đổi, giữ nhịp sản xuất liền mạch. Thời gian dừng để bảo trì ngắn, giúp giảm thời gian chết trong sản xuất.
4.5 Cải thiện chất lượng
Người thao tác chịu ảnh hưởng của sức khỏe, thời tiết, môi trường làm việc. Robot được lập trình chính xác cho ra thành phẩm đồng đều và nhất quán. Cánh tay robot hiện đại còn tích hợp cảm biến để điều chỉnh tốc độ và lực kẹp theo vật thể, xử lý được các quyết định phức tạp hơn.
4.6 Giảm chi phí vận hành
Đầu tư ban đầu cho robot cao, nhưng tính trên vòng đời thiết bị đây là phương án tiết kiệm. Biên độ lỗi thấp giúp giảm công kiểm tra thành phẩm, giảm lãng phí vật tư do hàng hỏng và tiết kiệm tài nguyên.

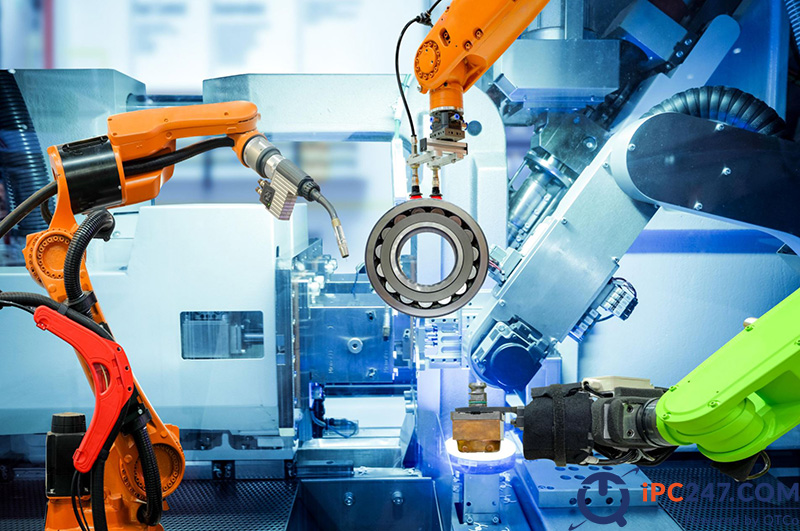

5. Ứng dụng phổ biến của cánh tay robot công nghiệp
5.1 Xếp chồng hàng hóa lên các pallet

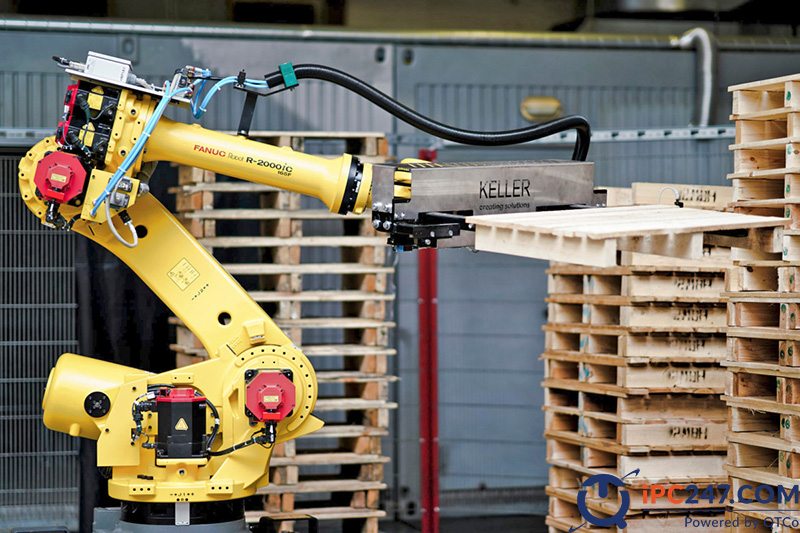

Robot xếp pallet (palletizing) gắp hàng từ băng tải rồi xếp chồng vào pallet theo sơ đồ định trước. Với tải trọng lớn, tay máy di chuyển được vật liệu nặng như sắt, thép, gỗ, loại bỏ nguy cơ chấn thương cho công nhân bốc xếp.

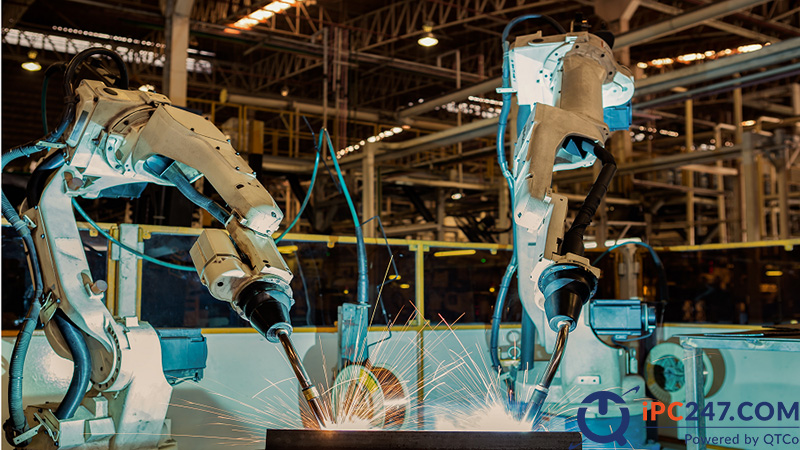

5.2 Hàn cơ khí

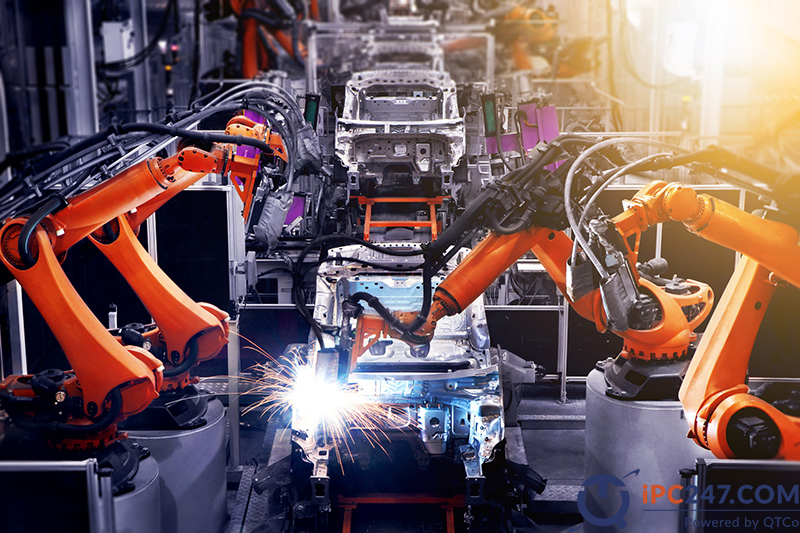

Hàn là thao tác không quá phức tạp nhưng nguy hiểm và xuất hiện nhiều trong chế tạo ô tô, kết cấu thép. Từ khi tay máy robot được đưa vào hàn cơ khí, người lao động rời khỏi vị trí tiếp xúc tia hàn và khói, còn chất lượng mối hàn ổn định hơn nhờ tốc độ và góc hàn không đổi.

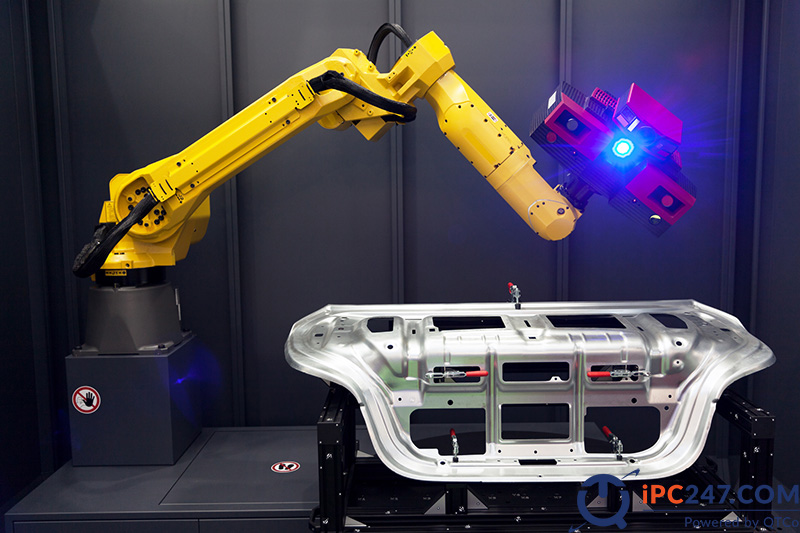

5.3 Kiểm tra chất lượng
Kiểm tra chất lượng thường diễn ra ở cuối dây chuyền, làm chậm việc phát hiện lỗi. Cánh tay robot gắn camera, máy quét 3D và thuật toán thị giác máy có thể kiểm tra từng chi tiết ngay tại công đoạn, nhận diện bộ phận lỗi trước khi đóng gói hoặc xuất xưởng. Cách bố trí robot theo công đoạn được trình bày trong bài robot trong dây chuyền sản xuất.
5.4 Gắp, thả sản phẩm
Robot gắp thả (pick and place) dùng hệ thống nhận diện để xác định vật, nhặt lên và đặt vào vị trí, hướng đã định. Ứng dụng cho phân loại, lắp ráp, cho sản phẩm vào bao bì, giúp tăng tốc độ sản xuất và đóng gói.
6. Quy trình lắp đặt cánh tay robot công nghiệp
Bước 1: Tham vấn với chuyên gia
Ở bước đầu, doanh nghiệp khó tự đánh giá công đoạn nào nên tự động hóa. Đơn vị tích hợp sẽ khảo sát dây chuyền, tính chất sản phẩm, nhịp sản xuất và không gian để đề xuất phương án, sau đó lập kế hoạch, thiết kế và triển khai.
Bước 2: Chế tạo và lắp đặt
Sau khi thống nhất phương án, robot được triển khai cả phần cứng và phần mềm. Đồ gá, cảm biến, rào an toàn và hệ thống điều khiển được lắp đồng thời để kịp tiến độ.
Cần phân định rõ nhiệm vụ nào do robot làm, nhiệm vụ nào do người làm để hai bên phối hợp trong sản xuất. Mặt bằng nhà máy cũng phải chuẩn bị nền móng, nguồn điện, khí nén và vùng làm việc đủ cho tầm với của robot.

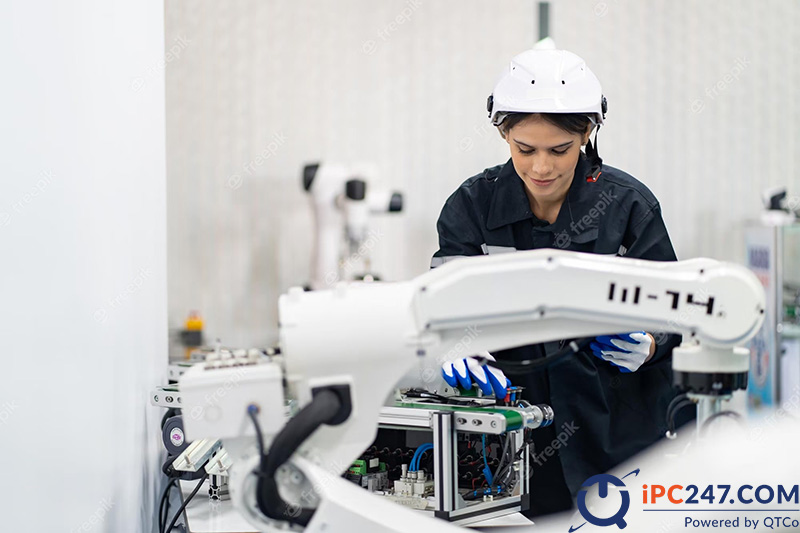

Bước 3: Giám sát sau lắp đặt
Không công nghệ tự động hóa nào tự vận hành toàn bộ. Con người vẫn là mắt xích điều hành, giám sát, bảo trì định kỳ và xử lý khi có lỗi. Dữ liệu chu kỳ, số lần dừng và cảnh báo từ robot nên được ghi lại để đánh giá hiệu quả sau lắp đặt.
7. Lưu ý khi lựa chọn cánh tay robot công nghiệp
Để tự động hóa thành công, doanh nghiệp cần chọn đúng loại cánh tay robot theo năm thông số dưới đây.
7.1 Số trục cánh tay robot
Số trục càng nhiều, robot càng linh hoạt, nhưng phải xét theo nhu cầu thật. Robot 4 đến 5 trục đủ cho nhấc, đặt sản phẩm theo mặt phẳng. Thao tác phức tạp, cần đổi hướng dụng cụ trong không gian như hàn đường cong, sơn, nên chọn robot 6 trục.
7.2 Độ sải cánh tay robot
Độ sải (tầm với) là khoảng cách xa nhất mà tay máy vươn tới, đo theo hai chiều:
- Chiều ngang: từ tâm chân đế đến điểm xa nhất của tay kẹp.
- Chiều dọc: từ điểm thấp nhất đến điểm cao nhất mà cánh tay với tới.
Tùy bố trí công đoạn mà nhà máy chọn tay máy có ưu thế về tầm với ngang hoặc dọc.
7.3 Tốc độ của robot
Nhà cung cấp công bố tốc độ tối đa của từng trục theo độ/giây và thời gian chu kỳ chuẩn. Cần đối chiếu với nhịp sản xuất hiện tại và dự phòng cho giờ cao điểm.
7.4 Trọng tải
Tải trọng danh định gồm cả khối lượng sản phẩm lẫn dụng cụ đầu cuối. Cánh tay robot phải có tải trọng lớn hơn sản phẩm nặng nhất trong xưởng cộng với tay kẹp.
7.5 Độ chính xác
Độ chính xác lặp lại quyết định sự ổn định của thao tác lặp. Robot có độ chính xác cao hơn thường đắt hơn vì liên quan tới độ cứng chân đế, hộp giảm tốc, tốc độ và tầm với.
8. Phân loại cánh tay robot công nghiệp
Các nhà sản xuất dùng nhiều loại cánh tay robot khác nhau để tự động hóa, tăng an toàn cho công nhân và tăng năng suất. Bảng dưới tóm tắt sáu loại theo cấu trúc động học, chi tiết từng loại ở các mục sau.
| Loại cánh tay robot | Cấu trúc chuyển động | Ứng dụng tiêu biểu |
|---|---|---|
| Khớp nối (articulated) | 4–6 khớp quay, không gian làm việc hình cầu | Hàn, sơn, lắp ráp, xếp pallet, gia công |
| Tọa độ Descartes (Cartesian) | 3 trục tịnh tiến X, Y, Z | Máy CNC, in 3D, cấp phôi |
| Tọa độ trụ (cylindrical) | 1 khớp quay + khớp tịnh tiến, không gian hình trụ | Lắp ráp đơn giản, phục vụ máy, phủ bề mặt |
| Delta (song song) | 3 cánh tay nối chung một đế treo | Gắp thả tốc độ cao trong thực phẩm, dược, điện tử |
| Tọa độ cực (polar) | 2 khớp quay + 1 khớp tịnh tiến | Ép khuôn, đúc, hàn, xử lý vật liệu |
| SCARA | 3 trục + 1 khớp quay, tuân thủ chọn lọc theo mặt phẳng | Lắp ráp, xếp dỡ, y sinh |
8.1 Cánh tay robot công nghiệp gắn khớp
Cánh tay robot khớp nối (articulated) giống cánh tay người, gồm một tay máy gắn trên chân đế bằng khớp xoay. Đây là loại phổ biến nhất trong tự động hóa công nghiệp.
Robot 6 trục là dạng khớp nối thông dụng nhất, phạm vi chuyển động rộng, tự động hóa được hàn hồ quang, hàn điểm, sơn, lắp ráp, mài, xử lý vật liệu, xếp pallet và nhiều ứng dụng khác.
8.2 Cánh tay robot tọa độ Descartes
Robot tọa độ Descartes (Cartesian), còn gọi là robot tuyến tính hoặc robot cổng (gantry), làm việc trên ba trục tịnh tiến X, Y, Z: lên xuống, vào ra, trái phải. Người dùng tùy chỉnh được tốc độ, độ chính xác, hành trình và kích thước của từng trục, nên loại này phù hợp với máy CNC, in 3D và cấp phôi.
8.3 Cánh tay robot công nghiệp tọa độ trụ
Robot tọa độ trụ (cylindrical) có một khớp quay ở chân đế và một khớp tịnh tiến (prismatic) cho phép cánh tay lên xuống và vươn ra. Không gian làm việc hình trụ. Loại này nhỏ gọn, làm các việc đơn giản như lắp ráp, phục vụ máy hoặc phủ bề mặt.

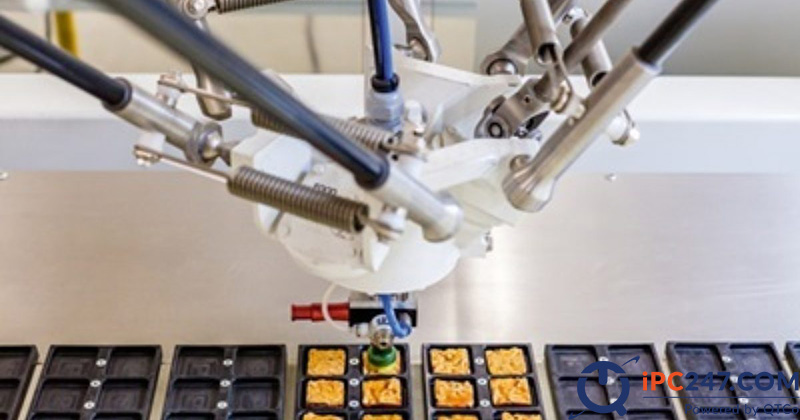

8.4 Cánh tay robot công nghiệp DELTA
Robot Delta còn gọi là robot song song vì ba cánh tay cùng nối vào một đế treo phía trên vùng làm việc. Cả ba cánh tay cùng điều khiển trực tiếp vị trí của đầu cuối, nên robot đạt tốc độ cao mà vẫn chính xác. Đây là lựa chọn phù hợp cho gắp thả trong ngành thực phẩm, dược phẩm và điện tử.
8.5 Cánh tay robot tọa độ cực
Robot tọa độ cực (polar), còn gọi là robot cầu, có chân đế nối với cánh tay gồm hai khớp quay và một khớp tịnh tiến. Các trục kết hợp tạo thành hệ tọa độ cực với không gian làm việc hình cầu. Đây là một trong những dạng robot công nghiệp đầu tiên, dùng cho ép khuôn, đúc, hàn và xử lý vật liệu.
8.6 Cánh tay robot SCARA
SCARA viết tắt của Selective Compliance Assembly Robot Arm, cánh tay robot lắp ráp tuân thủ chọn lọc: cứng theo phương thẳng đứng, mềm theo mặt phẳng ngang. Ba trục X, Y, Z kết hợp với chuyển động quay. So với robot Descartes, SCARA di chuyển ngang nhanh hơn và tích hợp gọn hơn, thường dùng cho lắp ráp, xếp dỡ và y sinh.
9. Xu hướng sử dụng Robot trong công nghiệp và tự động hóa
Ưu điểm lớn của cánh tay robot là thay con người ở môi trường rủi ro cao như hàn, gia công cơ khí, hóa chất, qua đó phòng tránh tai nạn lao động và tiết kiệm chi phí nhân công. Song song với robot cố định, robot cộng tác cobot đang mở rộng sang các công đoạn cần người và máy làm việc cạnh nhau.
Trong mô hình nhà máy thông minh, triển khai cánh tay robot đánh dấu bước trưởng thành lớn về tự động hóa. Để chuyển đổi số sản xuất thành công, doanh nghiệp cần chú trọng cả công nghệ thông tin (IT) lẫn công nghệ vận hành (OT).
Với lợi ích đem lại trong công nghệ vận hành, cánh tay robot góp phần cải thiện bốn chỉ số S – Q – C – D (Speed tốc độ, Quality chất lượng, Cost chi phí, Delivery tiến độ), giúp doanh nghiệp tiến gần hơn tới chuỗi cung ứng toàn cầu.
- Ngành ô tô, xe máy: robot khớp nối cho hàn, cắt, sơn, gia công kim loại; hàn là ứng dụng dùng nhiều robot nhất.
- Ngành hàng tiêu dùng, thực phẩm, đồ uống: gắp thả, đóng gói, xếp pallet.
- Ngành điện, điện tử: lắp ráp linh kiện, kiểm tra ngoại quan.
Trong nhà máy thông minh, cánh tay robot có tốc độ cao, độ chính xác lớn, độ rung thấp, vừa lắp ráp chính xác vừa ổn định khi di chuyển nhanh tới vị trí định trước.
Cánh tay robot cũng được tùy chỉnh để hỗ trợ định lượng trong dây chuyền và cấp dữ liệu thời gian thực nhờ cảm biến, thuật toán tự học và tích hợp với hệ thống ERP hoặc hệ thống MES.
Từ tăng hiệu suất sản xuất đến giảm rủi ro cho người lao động, robot công nghiệp mở ra cơ hội mới cho ngành sản xuất. Doanh nghiệp cũng cần tính tới việc đào tạo lại lao động và an toàn vận hành để khai thác hiệu quả và bền vững.
Chọn thiết bị cho ô cánh tay robot công nghiệp
Bộ điều khiển robot do hãng robot cung cấp, nhưng một ô robot hoàn chỉnh còn cần máy tính công nghiệp làm máy chủ ô: chạy phần mềm thị giác máy, ghi dữ liệu chu kỳ, kết nối PLC và MES. Khi chọn máy tính công nghiệp không quạt cho vị trí này, kỹ sư IPC247 xét ba tiêu chí:
- Cổng vào/ra số (DIO): để bắt tay với bộ điều khiển robot: tín hiệu sẵn sàng, hoàn tất chu kỳ, dừng khẩn.
- Cổng mạng và USB: tối thiểu hai cổng GbE để tách mạng camera và mạng điều khiển; USB 3 cho camera công nghiệp.
- Chịu rung và nhiệt: máy đặt trong tủ cạnh robot chịu rung từ tay máy và nhiệt từ tủ servo, cần không quạt, lưu trữ SSD và nguồn DC rộng.
Với ô kiểm tra ngoại quan và gắp thả, AAEON BOXER-6640 có hai cổng LAN, bốn cổng USB 3.2 Gen 1, DIO 8 bit, nguồn 9–36 V DC, dải nhiệt −20 đến 55 °C và được thiết kế cho tự động hóa nhà máy, thị giác máy. Với ô cần suy luận AI trên nhiều camera, Cincoze DX-1200 dùng CPU Intel thế hệ 12 đến 14, tới 96 GB DDR5 ECC, mở rộng mô-đun LAN, DIO, COM và có chứng nhận cho sản xuất thông minh, thị giác máy. Nếu chưa rõ điều kiện lắp đặt, dùng công cụ chọn máy theo điều kiện lắp đặt để lọc theo nhiệt độ, nguồn và số cổng.
Câu hỏi thường gặp về cánh tay robot công nghiệp
Cánh tay robot công nghiệp là gì?
Cánh tay robot công nghiệp là tay máy nhiều khớp được lập trình để lặp lại thao tác của tay người trong sản xuất như hàn, gắp thả, xếp pallet, lắp ráp, kiểm tra. Tay máy gồm chân đế, các khớp quay hoặc trượt và cổ tay gắn dụng cụ đầu cuối, được điều khiển bằng bộ điều khiển riêng và lập trình qua teach pendant.
Cấu tạo của cánh tay robot gồm những phần nào?
Ba phần: tay máy (phần cơ khí gồm chân đế, vai, khuỷu, cẳng tay, cổ tay và dụng cụ đầu cuối), hệ thống điều khiển (bộ điều khiển, driver và động cơ servo tại mỗi khớp) và hệ thống quản lý vận hành (phần mềm lập trình, giám sát, kết nối với PLC, MES). Tay máy phổ biến có 4 đến 6 khớp, tương ứng tối đa 6 bậc tự do.
Có những loại cánh tay robot công nghiệp nào?
Sáu loại theo cấu trúc động học: robot khớp nối (articulated) 4 đến 6 trục, robot tọa độ Descartes (Cartesian), robot tọa độ trụ (cylindrical), robot Delta (song song), robot tọa độ cực (polar) và robot SCARA. Robot khớp nối 6 trục phổ biến nhất vì linh hoạt; Delta và SCARA mạnh về tốc độ gắp thả và lắp ráp.
Cánh tay robot công nghiệp khác cobot ở điểm nào?
Robot công nghiệp truyền thống làm việc trong ô có rào chắn, tải trọng và tốc độ cao. Cobot (robot cộng tác) có cảm biến lực và giới hạn tốc độ để làm việc cạnh người mà không cần rào, đổi lại tải trọng thấp hơn. Doanh nghiệp chọn theo tải, tốc độ chu kỳ và mức độ cần người thao tác cùng.
Máy tính nào dùng để điều khiển và giám sát ô robot?
Bộ điều khiển robot do hãng robot cung cấp. Bên cạnh đó cần một máy tính công nghiệp không quạt làm máy chủ ô: chạy phần mềm thị giác máy, ghi dữ liệu chu kỳ, kết nối PLC và MES. Máy cần DIO để bắt tay với bộ điều khiển robot, nhiều cổng LAN cho camera, chịu rung và dải nhiệt rộng.
