Bộ chuyển đổi Serial sang Ethernet Advantech EKI-1528D

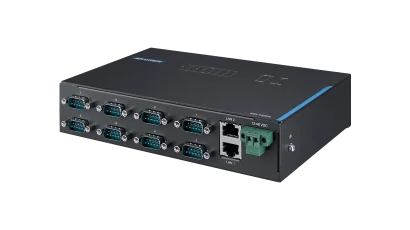

Advantech EKI-1528D là bộ chuyển đổi 8 cổng RS-232/422/485 sang Ethernet dạng để bàn, có 2 cổng LAN Gigabit dự phòng, tốc độ nối tiếp đến 921,6 kbps và chức năng an ninh tham chiếu IEC 62443-4-2. Nguồn 12–48 VDC, vỏ kim loại, lắp đặt bàn, DIN-rail hoặc treo tường.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| Thông số | EKI-1528D |
|---|---|
| Ethernet – Compatibility | IEEE 802.3, IEEE 802.3u, IEEE 802.3ab |
| Ethernet – Speed | 10/100/1000 Mbps, auto MDI/MDIX |
| Ethernet – No. of Ports | 2 |
| Ethernet – Port Connector | 8-pin RJ45 |
| Ethernet – Protection | Built-in 1.5 KV magnetic isolation |
| Serial – Port Type | RS-232/422/485/485-4w, software selectable |
| Serial – No. of Ports | 8 |
| Serial – Port Connector | DB9 male |
| Data Bits / Stop Bits | 5, 6, 7, 8 / 1, 1.5, 2 |
| Parity | None, Odd, Even, Space, Mark |
| Flow Control | XON/XOFF, RTS/CTS, DTR/DSR |
| Baud Rate | 50 bps ~ 921.6 kbps, any baud rate setting |
| Serial Signals | RS-232: TxD, RxD, CTS, RTS, DTR, DSR, DCD, GND, RI · RS-422 (RS-485-4W): TxD+, TxD-, RxD+, RxD-, GND · RS-485: Data+, Data-, GND |
| Driver Support | Windows 7/8/8.1/10/11, Windows Server 2008/2012/2016/2019, Linux |
| Utility Software | Advantech EKI Device Configuration Utility |
| Secure Operation Modes | COM port redirection (Virtual COM), TCP server (polling), TCP client (event handling), Pair Connection (peer to peer), SSH console |
| Standard Operation Modes | COM port redirection (Virtual COM), TCP/UDP server (polling), TCP/UDP client (event handling), Pair Connection (peer to peer), RFC2217 |
| Configuration | Windows utility, Web Browser (HTTP/HTTPS) |
| Protocols | ARP, ICMP, IPv6, TCP, UDP, BOOTP/DHCP Client, Auto IP, Telnet, SNMPv3, HTTP, HTTPS, DNS, SMTP, NTP, SSDP |
| Management | SNMP MIB-II |
| Authentication | User Management, LDAP, RADIUS |
| Dimensions (W x H x D) | 197 x 44 x 125 mm |
| Enclosure | Metal |
| Mounting | Desktop, DIN-rail, Wall |

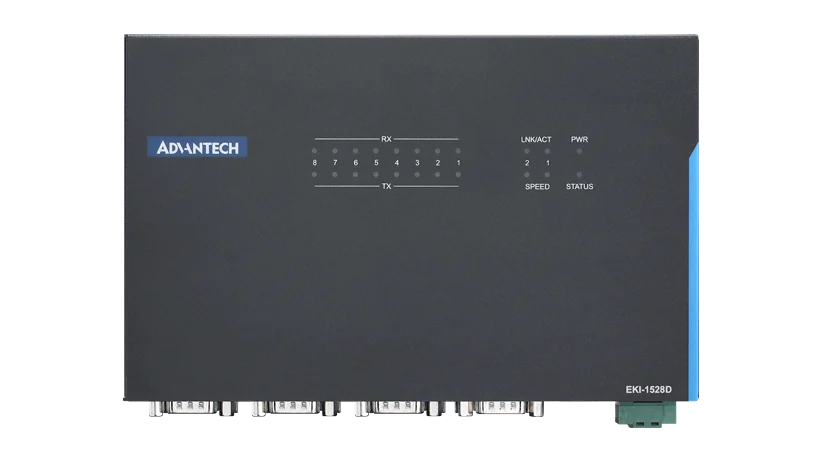

| LED Indicators | System: Power, System Status · LAN: Speed, Link/Active · Serial: Tx, Rx |
| Alert Tools | Built-in buzzer and RTC (real time clock) |
| Reboot Trigger | Built-in WDT and push button for hardware reboot |
| Power Input / Connector | 12 ~ 48 VDC / Terminal block |
| Power Consumption | 6.4 W |
| Operating Temperature | EKI-1528D-I1A: -40 ~ 80°C · EKI-1528D-CI1A: -40 ~ 70°C (theo bảng Ordering Information của datasheet) |
| Serial Isolation | EKI-1528D-CI1A: 2 kV · EKI-1528D-I1A: không cách ly |
| EMC | CE, FCC Part 15 Subpart B (Class A) |
| EMS (trang sản phẩm) | EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2, EN 61000-6-4 |
| Bảo hành | Bảo hành chính hãng, thời hạn ghi rõ trên báo giá |
Mô tả Bộ chuyển đổi Serial sang Ethernet Advantech EKI-1528D
Tổng quan về Advantech EKI-1528D
Advantech EKI-1528D là bộ chuyển đổi Serial sang Ethernet (serial device server) dạng để bàn, cho phép đưa tối đa tám thiết bị dùng cổng RS-232, RS-422 hoặc RS-485 lên mạng TCP/IP. Thiết bị thuộc dòng EKI-1500 của Advantech, nhóm sản phẩm chuyên kết nối các thiết bị nối tiếp đời cũ như PLC, máy CNC, cân điện tử, đầu đọc mã vạch, đồng hồ đo năng lượng vào hệ thống giám sát và quản lý dựa trên Ethernet.
Theo datasheet của hãng, EKI-1528D được thiết kế tham chiếu tiêu chuẩn an ninh mạng công nghiệp IEC 62443-4-2, có hai cổng Ethernet Gigabit độc lập với hai địa chỉ MAC riêng để dự phòng đường mạng. So với các model EKI-1528 dạng tủ rack 19 inch, EKI-1528D có kích thước nhỏ gọn hơn (197 x 44 x 125 mm), phù hợp với những vị trí cần nhiều cổng nối tiếp nhưng không có tủ rack 19 inch để lắp đặt. Vỏ kim loại hỗ trợ đặt bàn, gắn thanh DIN-rail hoặc treo tường.
Hãng cung cấp hai mã đặt hàng: EKI-1528D-I1A (dải nhiệt độ rộng, không cách ly cổng nối tiếp) và EKI-1528D-CI1A (có cách ly 2 kV trên cổng nối tiếp, dải nhiệt độ rộng). Cả hai dùng nguồn 12–48 VDC qua cầu đấu dây.
Điểm nổi bật

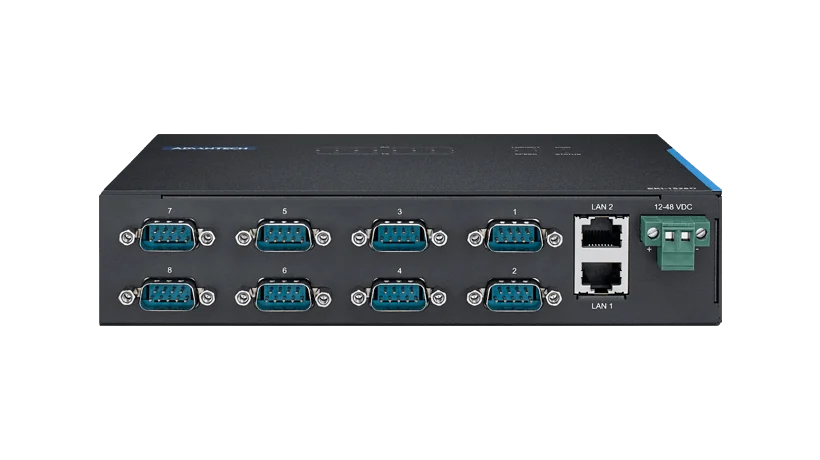

- 8 cổng nối tiếp DB9 đực, mỗi cổng chọn được RS-232, RS-422, RS-485 2 dây hoặc RS-485 4 dây bằng phần mềm, không cần gạt jumper bên trong vỏ.
- 2 cổng Ethernet 10/100/1000 Mbps với hai địa chỉ MAC độc lập, cho phép nối vào hai mạng hoặc hai switch khác nhau để dự phòng khi một đường mạng gặp sự cố. Cổng Ethernet có cách ly từ 1,5 kV.
- Tốc độ truyền đến 921,6 kbps và hỗ trợ cài đặt baud rate tùy ý, thuận tiện khi làm việc với các thiết bị dùng tốc độ không chuẩn.
- Nhiều chế độ vận hành: chuyển hướng cổng COM ảo (Virtual COM), TCP/UDP server, TCP/UDP client, kết nối cặp (Pair Connection) và RFC2217; các chế độ bảo mật có thêm SSH console.
- Chức năng an ninh theo IEC 62443-4-2: quản lý người dùng, xác thực LDAP và RADIUS, quản trị qua HTTPS, giám sát bằng SNMPv3.
- Tự động điều khiển luồng dữ liệu RS-485, giảm công cấu hình khi nối các mạng RS-485 nhiều trạm.
- Công cụ hỗ trợ vận hành: còi báo tích hợp, đồng hồ thời gian thực (RTC), watchdog phần cứng và nút khởi động lại.
- Dải nhiệt độ rộng: theo datasheet, mã I1A hoạt động từ -40 đến 80°C, mã CI1A từ -40 đến 70°C; công suất tiêu thụ 6,4 W.
Thông số kỹ thuật
Bảng dưới đây tổng hợp theo datasheet EKI-1528D (cập nhật 20/04/2026) và trang sản phẩm chính thức của Advantech. Tên thông số giữ theo tiếng Anh để Quý khách tiện đối chiếu với tài liệu gốc.
Phụ kiện bán riêng theo datasheet: OPT1-DB9-AE (đầu chuyển DB9 sang cầu đấu dây) và OPT1-DB9-J1-A (đầu chuyển DB9 sang RJ45).
Ứng dụng phù hợp
- Nhà máy sản xuất: gom dữ liệu từ nhiều PLC, biến tần, máy CNC hoặc bộ điều khiển nhiệt đời cũ chỉ có cổng RS-232/RS-485 về hệ thống SCADA, MES qua mạng Ethernet sẵn có, không cần kéo cáp nối tiếp dài về phòng điều khiển.
- Trạm điện, trạm biến áp và hệ thống năng lượng: kết nối đồng hồ đo điện năng, rơ-le bảo vệ, bộ điều khiển dùng giao tiếp nối tiếp; hai cổng mạng giúp dự phòng đường truyền cho các điểm đo quan trọng. Với môi trường có nhiễu điện, Quý khách nên cân nhắc mã CI1A có cách ly 2 kV.
- Kho vận và trung tâm phân phối: đưa cân điện tử, đầu đọc mã vạch cố định, máy in nhãn dùng cổng COM lên mạng để phần mềm quản lý kho truy cập từ xa.
- Tòa nhà và hạ tầng kỹ thuật: tích hợp bộ điều khiển HVAC, đồng hồ nước, thiết bị báo cháy có cổng nối tiếp vào hệ thống quản lý tòa nhà (BMS).
- Xử lý nước, môi trường: thu thập dữ liệu từ các bộ đo lưu lượng, bộ phân tích chất lượng nước dùng Modbus RTU qua RS-485 tại các trạm có tủ nhỏ, không có rack.
Chọn cấu hình và thiết bị tương đương
Khi lựa chọn, Quý khách cần xác định số lượng thiết bị nối tiếp, chuẩn giao tiếp của từng thiết bị, yêu cầu cách ly và điều kiện nhiệt độ tại tủ lắp đặt. Nếu hệ thống chỉ có dưới năm thiết bị nối tiếp, dòng 4 cổng như Advantech EKI-1524 có thể là lựa chọn gọn hơn. Trường hợp mục tiêu là chuyển đổi giao thức Modbus RTU sang Modbus TCP thay vì chỉ tạo cổng COM ảo, Quý khách có thể tham khảo cổng chuyển đổi Modbus EKI-1221.
Giữa hai mã EKI-1528D, bản I1A phù hợp khi thiết bị nối tiếp nằm gần và cùng hệ nguồn; bản CI1A nên dùng khi đường dây RS-485 dài, đi qua khu vực có động cơ công suất lớn hoặc có nguy cơ chênh lệch điện thế đất giữa các điểm.
Câu hỏi thường gặp
EKI-1528D khác EKI-1528 ở điểm nào?
Theo datasheet của Advantech, EKI-1528D là phiên bản để bàn có kích thước nhỏ hơn dòng EKI-1528 dạng rack 19 inch, dành cho vị trí không có tủ rack 19 inch để lắp đặt. EKI-1528D có hai cổng Ethernet 10/100/1000 Mbps và các chức năng an ninh tham chiếu IEC 62443-4-2.
Phần mềm hiện có dùng cổng COM có chạy được qua EKI-1528D không?
Có thể, thông qua chế độ Virtual COM: trình điều khiển của Advantech tạo cổng COM ảo trên máy tính Windows hoặc Linux, phần mềm vẫn mở cổng COM như bình thường còn dữ liệu được truyền qua mạng Ethernet tới thiết bị.
Mỗi cổng có dùng được chuẩn khác nhau không?
Datasheet ghi chuẩn cổng (RS-232/422/485/485-4w) được chọn bằng phần mềm; kỹ thuật IPC247 sẽ xác nhận cấu hình cụ thể cho từng cổng theo danh sách thiết bị Quý khách cung cấp.
Nguồn điện cấp cho thiết bị như thế nào?
EKI-1528D dùng nguồn một chiều 12–48 VDC qua cầu đấu dây, công suất tiêu thụ khoảng 6,4 W, có thể lấy từ bộ nguồn DIN-rail trong tủ điện.
Thời gian bảo hành của EKI-1528D là bao lâu?
EKI-1528D được bảo hành chính hãng theo từng dòng máy, thời hạn ghi rõ trên báo giá.
Nguồn tham khảo
Quý khách vui lòng gửi danh sách thiết bị nối tiếp, chuẩn giao tiếp và điều kiện lắp đặt để kỹ thuật IPC247 đề xuất cấu hình phù hợp và gửi báo giá trong 2 giờ làm việc.
