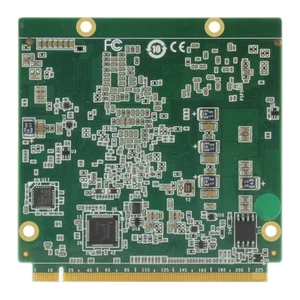

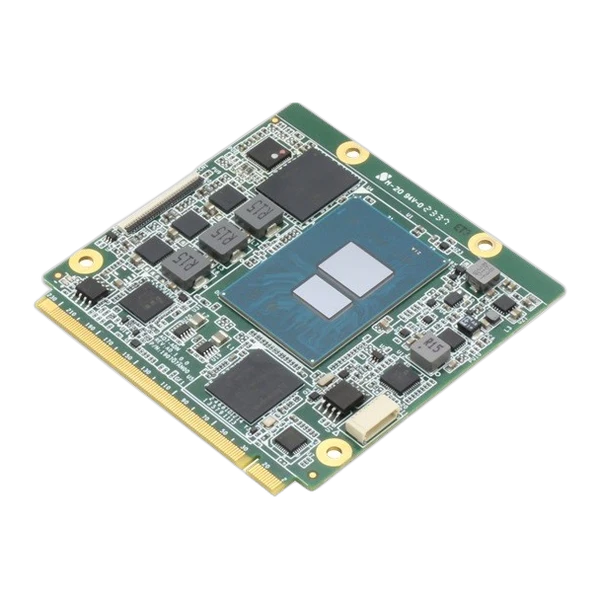

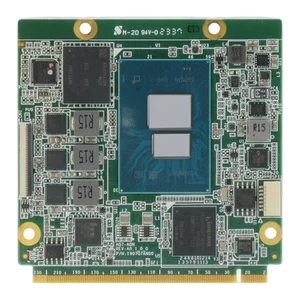

Bo mạch công nghiệp AAEON AQ7-ADN
Bo mạch công nghiệp AAEON AQ7-ADN — Qseven CPU Module with Intel Atom® X Series/N-series/Core™ i3-N305 processor. Báo giá theo cấu hình trong 2 giờ làm việc.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| Form Factor | Qseven Module |
|---|---|
| CPU | Intel Atom® X Series/N-series/Core™ i3-N305 CPU · Intel® Core™ i3-N305 (8C, 1.8 GHz, 15W) · Intel Atom® x7425E (4C, 1.5 GHz, 12W) · Intel® Processor N200 (4C, 1.0 GHz, 6W) · Intel® Processor N97 (4C, 2.0 GHz, 12W) · Intel® Processor N50 (2C, 1.0 GHz, 6W) |
| Chipset | Integrated with Intel ® SoC |
| Memory | LPDDR5x up to 4800MT/s, up to 8GB |
| Onboard Storage | eMMC up to 64GB |
| BIOS | AMI UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Dimension | 2.76" x 2.76" (70mm x 70mm) |
| Security | TPM 2.0 (Optional) |
| Power Requirement | +5V +/- 50mV, +3Vrtc |
| Power Type | AT (default) / ATX, switch by BIOS |
| Power Consumption (Typical) | Intel® Core™ i3-N305, LPDDR5x 8GB x1, 4.5A@ +5V |
| Graphics Controller | Intel® UHD Graphics |
| Video Output | Dual Display: · DP 1.4 x 1, up to 3840 x 2160 144Hz · eDP x 1, up to 3840 x 2160 60Hz or LVDS x 1, Dual Channel 18/24 bit, up to 1920 · x 1080 (Change by BOM) |
| Ethernet | Realtek RTL8111H-CG 1GbE x 1 |
| Audio | High Definition Audio Interface |
| USB Port | USB 2.0 x 6, USB 3.2 Gen 2 x 2 |
| Serial Port | 4-Wire UART x 1 (Tx/Rx/CSR/RTS) |
| HDD Interface | SATA 6Gb/s x 1 |
| Expansion | PCIe [x1] x 4 · 4-lane MIPI-CSI x 1 |
| GPIO | 8-bit (Change by BOM) |
| SMBus/I2C | I2C x 1, SMBus x 1 |
| Operating Temperature | 32°F ~ 140°F (0°C ~ 60°C) |
| Storage Temperature | -40°F ~ 185°F (-40°C ~ 85°C) |
| Operating Humidity | 0% ~ 90% relative humidity, non-condensing |
| EMC | CE/FCC Class A |
| OS support | Windows® 10 (64-bit) · Linux Ubuntu 22.04.x/Kernel 5.19.0 |
| Weight | 0.26 lb. (0.12Kg) |
Mô tả Bo mạch công nghiệp AAEON AQ7-ADN
Bo mạch công nghiệp AAEON AQ7-ADN là model AQ7-ADN của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.
Mô tả của hãng: Qseven CPU Module with Intel Atom® X Series/N-series/Core™ i3-N305 processor
Tính năng chính
- Intel Atom® X Series/N-series/Core™ i3-N305, Max TDP 15W
- Onboard LPDDR5x, up to 8GB
- Realtek RTL8111H-CG 1GbE x 1
- SATA 6Gb/s x 1
- USB 2.0 x 6, USB 3.2 x 2
- PCIe [x1] x 4
- DC +5V
- Qseven Module Size, 70mm x 70mm
Tính năng và thông số trích nguyên văn tài liệu kỹ thuật của AAEON — giữ tiếng Anh để tra chéo với datasheet không bị lệch.
Cần chọn CPU, RAM, ổ lưu trữ và nguồn theo ứng dụng thật? Gửi yêu cầu, kỹ thuật IPC247 đề xuất cấu hình trọn bộ và báo giá trong 2 giờ làm việc.
