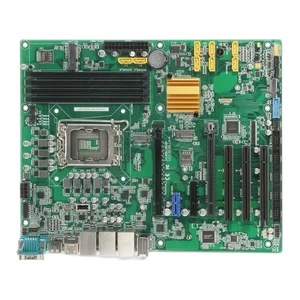

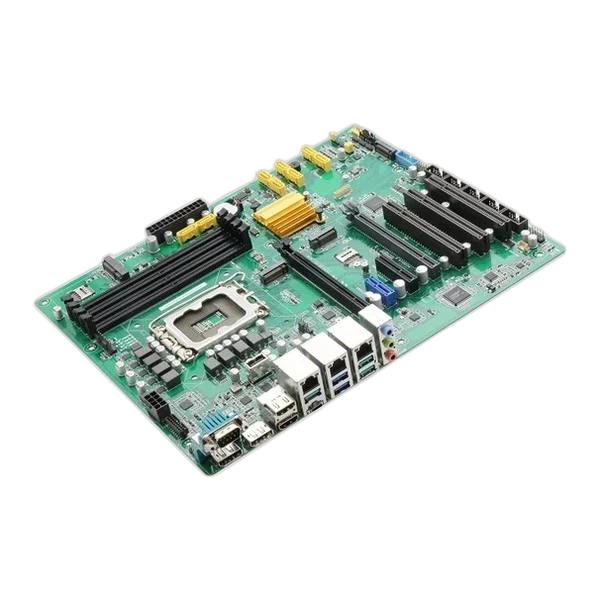

Bo mạch công nghiệp AAEON ATX-Q670A
Bo mạch công nghiệp AAEON ATX-Q670A — ATX with 12th/13th/14th Generation Intel® Core™ and Series 2 LGA1700 Socket Processors, TDP Max. 125W, DDR5 DRAM. Báo giá theo cấu hình trong 2 giờ làm việc.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| processor | 12th/13th/14th Generation Intel® Core™ (formerly Alder Lake/Raptor Lake) and Series 2 (formerly Bartlett Lake) LGA1700 Socket Processors, TDP Max 125W |
|---|---|
| Chipset | Intel® Q670E Chipset |
| Memory | DDR5 4000MHz DIMM x 4, up to 192GB · Non-ECC, Unbuffered Memory, Dual-Channel Memory Architecture |
| I/O Chipset | NCT6126D |
| Ethernet | Intel® PHY I219-LM Giga LAN x 1 (supports Intel® AMT 12.0) · Intel® I210-AT Giga LAN x 1 · Intel® I226-LM Giga LAN x 1 (Optional) · RJ-45 x 2 (Optional: RJ-45 x 3, LAN 3 with USB 3.2 Gen 2 x 1) |
| Audio | Realtek ALC897 6-Channel High Definition Audio CODEC |
| TPM | TPM 2.0 onboard |
| Expansion Slot | PCIe Gen 5 [x16] x 1 (16 Lanes) · PCIe Gen 3 [x1] x 1 (1 Lane, Open Slot) · PCIe Gen 4 [x4] x 1 (4 Lanes, Open Slot) · PCIe Gen 4 [x16] x 1 (4 lanes) · PCI Slot x 3 · M.2 3042/3052 B-Key x 1 (PCIe 3.0 [x1]/USB 3.2 Gen 1) · Mini PCIe Slot x 1 (PCIe 3.0/USB 2.0) · Micro SIM Card Slot x 1 (M.2 B-Key or Mini PCIe Slot) |
| BIOS | 256Mbit Flash ROM, AMI BIOS |
| H/W Monitor | Temperature Monitor on CPU/Chassis, Voltage Monitor on Vcore/5V/3.3V/12V, · Fan Monitor on CPU/Chassis |
| Watchdog Timer | 1~255 step by software program |
| Smart Fan Control | CPU Fan x 1/Chassis Fan x 3 |
| Wake On LAN/ PXE | Yes (WOL/PXE) |
| Power State | S3, S4, S5 |
| Graphics Chipset | Intel® Graphics Media Accelerator |
| Graphics Multi Display | HDMI+HDMI+DP+DP, HDMI+HDMI+DP+VGA, HDMI+VGA+DP+DP |
| VGA | Up to 1920 x 1200 @60Hz (via IT6516B) |
| DVI | — |
| HDMI | HDMI 2.0, up to 4096 x 2160 @60/30Hz, with Digital Audio |
| DisplayPort | DP 1.4, up to 4096 x 2160 @24Hz or 3840 x 2160 @60 Hz, with Digital Audio |
| LVDS | — |
| eDP | — |
| Backlight Control | — |
| Battery | Lithium battery |
| Power Requirement | 24-pin ATX Connector x 1, 8-pin ATX 12V Power Connector x 1 |
| Operating Temperature | 32°F ~ 140°F(0 ~ 60°C) (Operational humidity: 60°C @ 90% RH Non- · Condensing) |
| Storage Temperature | -40°F ~ 185°F (-40°C ~ 85°C) |
| Certification | CE & FCC Class A |
| Form Factor | ATX Form Factor, 12” x 9.6” (305mm x 244mm) |
| Weight | 1.76 lb (0.8 Kg) |
| MTBF (hours) | 281,760 |
| USB | USB 3.2 Gen 2 x 2 (10Gbps, Optional: x 3 units if with LAN 3 I226-LM) · USB 3.2 Gen 1 x 2 (5Gbps) · USB Type C x 1 (5Gbps, 5V, 1.5A, Optional) · (All ports are bootable, can be deactivated per BIOS function; USB Power · switchable feature) |

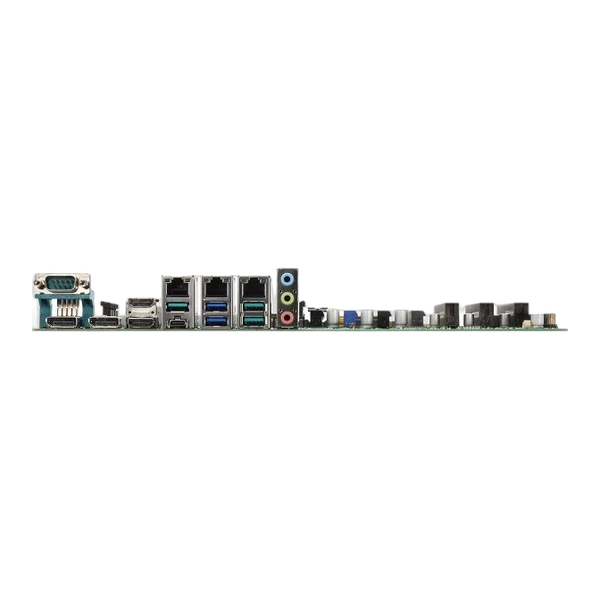

| Display I/O | HDMI 2.0 x 2, DP 1.4 x 2 |
| Audio I/O | Audio Jack x 3, Line-in, Mic-in, Line-out |
| LAN I/O | RJ-45 LAN x 2 (Optional: RJ-45 x 3) |
| Serial Port | DB-9 COM x 1 (supports RS-232/422/485, 5V/12V/RI) |
| PS/2 Port | — |
| Others | — |
| Storage | SATA III x 8, supports RAID 0/1/5/10 · M.2 2280 M-Key x 1 (PCIe Gen 4.0, 4 Lanes) · M.2 2242/80 M-Key x 1 (PCIe Gen 3.0 1 Lane) |
| USB | USB 3.0 Box Header x 1 (2x5P, p=2.54mm), supports USB 3.2 Gen 1 x 2 · (USB Power switchable feature) · USB 2.0 Header x 1 (2x5P, p=2.54mm) supports USB 2.0 x 2 (USB Power · switchable feature) · USB 2.0 x 1 (Vertical Type-A) |
Mô tả Bo mạch công nghiệp AAEON ATX-Q670A
Bo mạch công nghiệp AAEON ATX-Q670A là model ATX-Q670A của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.
Mô tả của hãng: ATX with 12th/13th/14th Generation Intel® Core™ and Series 2 LGA1700 Socket Processors, TDP Max. 125W, DDR5 DRAM
Tính năng chính
- 12th/13th/14th Generation Intel® Core™ and Series 2 (formerly Bartlett Lake) LGA1700 Socket Processors
- DDR5 DRAM Support, 4000MHz, Max. 192GB
- Four Independent Display: HDMI 2.0 x 2, DP x 2, VGA x 1
- Dual Intel® GbE (Optional: additional LAN 3 I226-LM x 1)
- M.2 2280/2242 M-Key x 2, M.2 3042/3052 B-Key x 1 + Micro SIM Slot x 1, Mini PCIe x 1 + Micro SIM Slot x 1
- USB 3.2 Gen 2 x 2, USB 3.2 Gen 1 x 4, USB 2.0 x 3 (Optional: USB Type-C x 1, USB 3.2 Gen 2 x 3)
- SATA x 8
- Switchable USB Power feature for USB device reset
- Bootable feature in rear USB Port for enhanced security
- Onboard TPM 2.0
Tính năng và thông số trích nguyên văn tài liệu kỹ thuật của AAEON — giữ tiếng Anh để tra chéo với datasheet không bị lệch.
