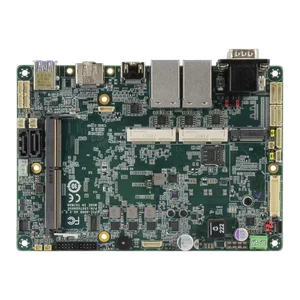

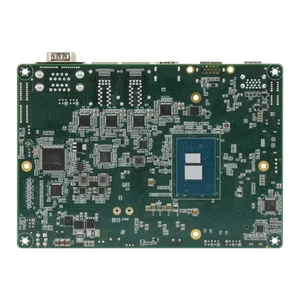

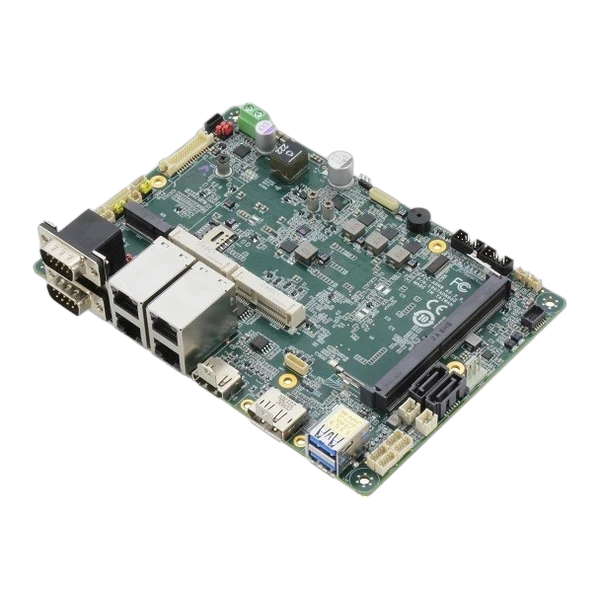

Bo mạch công nghiệp AAEON EPIC-ADN9
Bo mạch công nghiệp AAEON EPIC-ADN9 — EPIC Board with Intel Atom® x7000E Series, Intel® Processor N Series, and Intel® Core™ i3-N305 Processors. Báo giá theo cấu hình trong 2 giờ làm việc.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| Form Factor | 4" EPIC Board |
|---|---|
| CPU | Intel Atom® x7000E Series/Intel® Processor N Series/Intel® Core™ i3-N305 · Processors: · Intel® Core™ i3-N305 (8C/8T, up to 3.8 GHz, TDP 15W) · Intel Atom® x7425E (4C/4T, up to 3.4 GHz, TDP 12W) · Intel® Processor N97 (4C/4T, up to 3.6 GHz, TDP 12W) · Intel® Processor N50 (2C/2T, up to 3.4 GHz, TDP 6W) |
| Chipset | Integrated with Intel® SoC |
| Memory Type | DDR4 3200MHz Single-Channel SODIMM x 1, up to 16GB |
| BIOS | UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM 2.0 (Optional) |
| RTC Battery | Lithium Battery 3V/240mAh |
| Dimension | 4.53" x 6.50" (115mm x 165mm) |
| OS support | Windows® 10 (64-bit) · Ubuntu 22.04.2 LTS/Kernel 5.19 |
| Power Requirement | +9-36V or +12V |
| Power Supply Type | AT/ATX |
| Connector | 2-Pin Phoenix Connector |
| Power Consumption | Intel® Core™ i3-N305, DDR4 16GB, 1.87 A+24V (Typical) · Intel® Core™ i3-N305, DDR4 16GB, 2.66A +24V (Max) |
| Controller | Intel® UHD Graphics |
| LVDS/eDP | 24/48-bit Dual-Channel LVDS x 1, up to 1920 x 1080 · eDP 1,4 x 1 , up to 1920 x 1080 (Optional) |
| Display Interface | HDMI 1.4 x 1, up to 3840 x 2160 @30Hz · DP 1.2 x 1, up to 3840 x 2160 @144Hz · or VGA x 1, up to 1920 x 1080 |
| Multiple Display | Up to 3 Simultaneous Displays |
| CODEC | Realtek ALC897 |
| Audio Interface | Line-In / Line-Out / MIC |
| Speaker | 5W Speaker (Optional) |
| Ethernet | RJ-45 for Intel® I226-V 2.5GbE x 2 (Standard: 2 Ports, Advanced: 4 Ports) |
| USB | USB 3.2 Gen 2 x 2 |
| Serial Port | COM 1, COM 2 (RS-232/422/485, support 5V/12V/RI) |
| Video | HDMI 1.4 x 1 · DP 1.2 x 1 |
| USB | USB 2.0 x 4 |
| Serial Port | COM 3, COM 4, COM 5, COM 6 (RS-232, support RI only) |
| Video | LVDS / eDP x 1 (Default : LVDS) · Inverter x 1 (5V/12V@2A) |
| SATA | SATA 6.0Gbps x 1 (Default) · (up to SATA x 2 shared with mSATA, BOM Optional) |
| Audio I/O | Audio Header x 1 |
| DIO | GPIO 16-bits |
| SMBus/I2C | SMBus / I2C (Default : SMBus) |
| Touch | — |
| Fan | 4 Pin Smart Fan |
| SIM | Nano SIM x 1 |
| Front Panel | Power Button, Reset Button, Power LED, SATA LED, Buzzer |
| Others | — |
| Mini PCI-E/mSATA | Full Sized mPCIe x 1 · Full Sized mSATA x 1 |
| M.2 | M.2 2242 B-Key x 1 (PCIe 2.0 [x1] + USB 2.0) |
Mô tả Bo mạch công nghiệp AAEON EPIC-ADN9
Bo mạch công nghiệp AAEON EPIC-ADN9 là model EPIC-ADN9 của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.
Mô tả của hãng: EPIC Board with Intel Atom® x7000E Series, Intel® Processor N Series, and Intel® Core™ i3-N305 Processors
Tính năng chính
- Intel Atom® x7000E Series, Intel® Processor N Series, and Intel®Core™ i3-N305 Processors
- DDR4 3200MHz SODIMM x 1, up to 16GB
- HDMI 1.4b x 1, Dual-Channel LVDS x 1, DP or VGA x 1
- Full Sized mSATA x 1 + SATA III x 1
- Intel® I226-V 2.5GbE x 2 (Up to I226V 2.5GbE x 4 support)
- USB 3.2 Gen 2 x 2, USB 2.0 x 4
- M.2 2242 B-Key x 1, NanoSIM x 1
- COM Port x 6, GPIO 16-bit x 1
- Supports +9V ~ +36V Wide Voltage Input
Tính năng và thông số trích nguyên văn tài liệu kỹ thuật của AAEON — giữ tiếng Anh để tra chéo với datasheet không bị lệch.
Cần chọn CPU, RAM, ổ lưu trữ và nguồn theo ứng dụng thật? Gửi yêu cầu, kỹ thuật IPC247 đề xuất cấu hình trọn bộ và báo giá trong 2 giờ làm việc.
