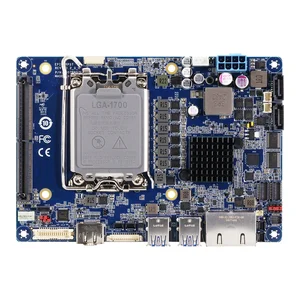

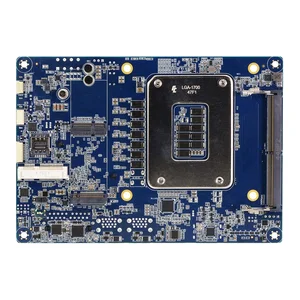

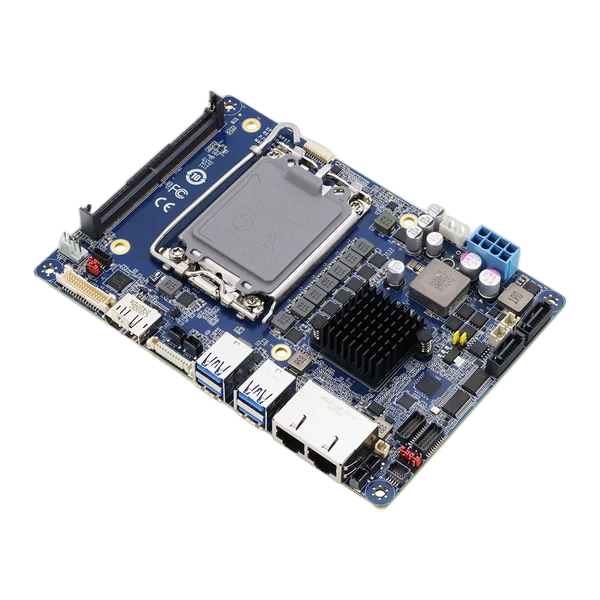

Bo mạch công nghiệp AAEON EPIC-BTS7
Bo mạch công nghiệp AAEON EPIC-BTS7 — EPIC Board with 12th/13th/14th Gen Intel® Core™ and Series 2 Processors. Báo giá theo cấu hình trong 2 giờ làm việc.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| Form Factor | 4" EPIC Board |
|---|---|
| CPU | 14th Generation Intel® Core™ Processor (up to 35W/65W) · 13th Generation Intel® Core™ Processor (up to 35W/65W) · 12th Generation Intel® Core™ Processor (up to 35W/65W) · Intel® Core™ processors (Series 2) (up to 35W/65W) |
| Chipset | Intel® H610E Chipset |
| Memory Type | DDR5 4800/5200/5600, Dual-Channel SODIMM x 2, non-ECC, up to 64GB (DDR · Speed dependent on CPU SKU) |
| BIOS | UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM 2.0 (Optional) |
| RTC Battery | Lithium Battery 3V/240mAh |
| Dimension | 4.53" x 6.50" (115mm x 165mm) |
| OS support | Windows 10 (64bit) / Windows 11 (64bit) · Ubuntu 22.04.2/kernel 5.19.0 |
| Power Requirement | DC 19Vin ~ 24Vin · DC 12Vin · (Note: For stable performance, it is recommended to use a power supply unit · rated at 24A @12V DC output to accommodate potential maximum peak power · requirements.) |
| Power Supply Type | AT/ATX |
| Connector | 8-Pin Connector |
| Power Consumption | Intel Core Series2 251E , DDR5 32GB x2,10A@+12V (Typical) · Intel Core Series2 251E, DDR5 32GB x 2,24A@+12V (Max) |
| Controller | Intel® UHD Graphics 770 (i5 SKU and above) · Intel® UHD Graphics 730 (i3 SKU) · Intel® UHD Graphics 710 (Intel® Celeron® G6900TE SKU) |
| LVDS/eDP | Dual Channel 18/24bit LVDS x 1 |
| Display Interface | DP 1.2 x 1, up to 3840 x 2160 @60Hz · VGA x 1, up to 1920 x 1080 |
| Multiple Display | Up to 3 Simultaneous Displays |
| CODEC | — |
| Audio Interface | — |
| Speaker | — |
| Ethernet | Intel® Ethernet Controller I226, 2.5GbE RJ-45 x 1 · Intel® Ethernet Connection I219, GbE RJ-45 x 1 |
| USB | USB 3.2 Gen 2 (Type-A) x 2 · USB3.2 Gen 1 (Type-A) x 2 |
| Serial Port | — |
| Video | DP 1.2 x 1 |
| USB | USB2.0 x 4 (Pin Header) |
| Serial Port | RS-232/422/285 x 2 · RS-232 x 2 (Pin Header) |
| Video | VGA x 1, LVDS x 1 |
| SATA | SATA 6Gb/s x 2 · +5V SATA Power Connector x 2 |
| Audio I/O | — |
| DIO | 8 bit |
| SMBus/I2C | SMBus/I2C (change by BOM) |
| Touch | — |
| Fan | 4 Pin Smart Fan |
| SIM | — |
| Front Panel | Power Button, Reset Button, Power LED, SATA LED, Buzzer |
| Others | — |
| Mini PCI-E/mSATA | Full-size mSATA/Mini Card (Default: Mini PCIe, SATA configuration subject to · BOM change) |
| M.2 | M.2 2280 M-Key x 1 (PCIe 3.0 [x4]) · M.2 2230 E-Key x 1 (PCIe 3.0 [x1] + USB 2.0) |
Mô tả Bo mạch công nghiệp AAEON EPIC-BTS7
Bo mạch công nghiệp AAEON EPIC-BTS7 là model EPIC-BTS7 của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.
Mô tả của hãng: EPIC Board with 12th/13th/14th Gen Intel® Core™ and Series 2 Processors
Tính năng chính
- EPIC Board with 12th/13th/14th Gen Intel® Core™ and Series 2 Processors
- DDR5 SODIMM 4800/5200/5600 MT/s x 2, up to 64 GB
- Triple Display: DP x 1, VGA x 1, LVDS x 1
- 2.5GbE x 1, GbE x 1
- USB 3.2 Gen 2 x 2, USB 3.2 Gen 1 x 2
- M.2 2280 M-Key x 1, M.2 E-Key 2230 x 1, Mini Card x 1
- COM Port x 4 , GPIO 8-bit , TPM 2.0 , DC 12Vin or DC 19Vin ~ 24Vin
Tính năng và thông số trích nguyên văn tài liệu kỹ thuật của AAEON — giữ tiếng Anh để tra chéo với datasheet không bị lệch.
