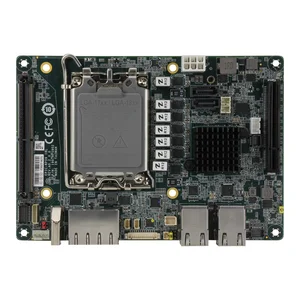

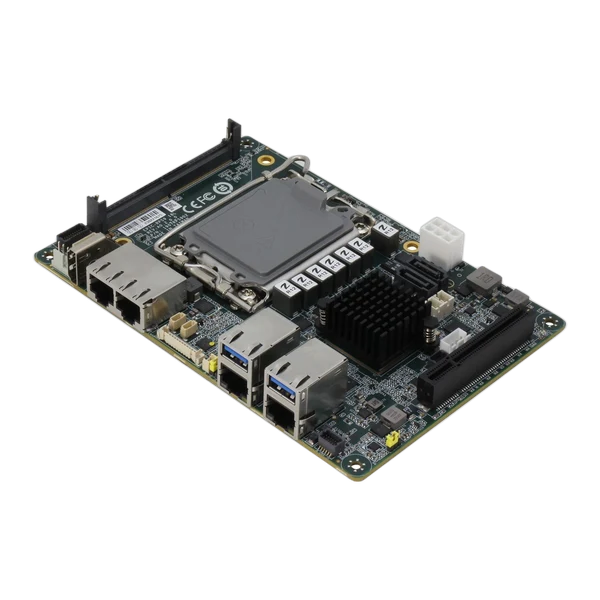

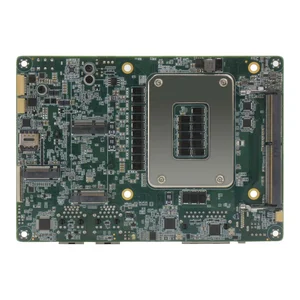

Bo mạch công nghiệp AAEON EPIC-BTS9
Bo mạch công nghiệp AAEON EPIC-BTS9 — EPIC Board with 12th/13th/14th Generation Intel® Core™ and Series 2 Processors. Báo giá theo cấu hình trong 2 giờ làm việc.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| Form Factor | 4" EPIC Board |
|---|---|
| CPU | 14th Generation Intel® Core™ Processor (up to 35W/65W) · 13th Generation Intel® Core™ Processor (up to 35W/65W) · 12th Generation Intel® Core™ Processor (up to 35W/65W) · Intel® Core™ processors (Series 2) (up to 35W/65W) |
| Chipset | Intel 600 Series Chipset (R680E/Q670E/H610E) |
| Memory Type | DDR5 4800 Dual Channel SODIMM x 2, up to 64GB · (ECC support only for R680E) |
| BIOS | UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM 2.0 |
| RTC Battery | Lithium Battery 3V/240mAh |
| Dimension | 4.53" x 6.50" (115mm x 165mm) |
| OS support | Windows® 10/11 (64-bit) · Ubuntu 24.04.2/Kernel 6.14.0-27-generic x86_64 |
| Power Requirement | +12V, support ERP · (Note: To achieve stable performance, using the power supply unit rated · 22A@12V DC output, to meet the potential maximum peak requirement is · recommended) |
| Power Supply Type | AT/ATX |
| Connector | 6-Pin Connector |
| Power Consumption | Intel® Core™ 7 Processor 251E, DDR5 32GB x 2, 24.76A @+12V (Max) |
| Controller | Intel® UHD Graphics 770 (i5 SKU and above) · Intel® UHD Graphics 730 (i3 SKU) · Intel® UHD Graphics 710 (Intel® Celeron® G6900TE SKU) |
| LVDS/eDP | eDP 1.4 x 1, up to 3840 x 2160 |
| Display Interface | HDMI 2.0 x 1, up to 3840 x 2160 @60Hz · VGA x 1, up to 1920 x 1080 |
| Multiple Display | Up to 3 Simultaneous Displays |
| CODEC | Realtek ALC897 |
| Audio Interface | Line-In/Line-Out/MIC |
| Speaker | — |
| Ethernet | Intel® Ethernet Controller I226, 2.5GbE RJ-45 x 3 · Intel® Ethernet Connection I219, GbE RJ-45 x 1 |
| USB | USB 3.2 Gen 1 x 1 · USB 3.2 Gen 2 x 1 |
| Serial Port | — |
| Video | HDMI 2.0 x 1, up to 3840 x 2160 @60Hz |
| USB | USB 2.0 x 2 |
| Serial Port | COM 1 (RS-232/422/485, supports RI only) · COM 2 (RS-232/422/485, supports 12V/5V/RI) |
| Video | eDP 1.4 x 1, up to 3840 x 2160 · VGA x 1, up to 1920 x 1080 |
| SATA | SATA 6Gb/s x 2 · +5V SATA Power Connector x 2 |
| Audio I/O | Audio Header x 1 |
| DIO | GPIO 8-bits |
| SMBus/I2C | SMBus/I2C (change by BOM, I2C only for Windows 10) |
| Touch | — |
| Fan | 4 Pin Smart Fan |
| SIM | Nano SIM x 1 |
| Front Panel | Power Button, Reset Button, Power LED, SATA LED, Buzzer |
| Others | TCC x 1 (R680E sku only) |
| Mini PCI-E/mSATA | — |
| M.2 | M.2 2280 M-Key x 1 (PCIe 4.0 [x4], R680E & Q670E SKU support) · M.2 3052 B-Key x 1 (PCIe 3.0 [x1] + USB 3.0) · M.2 2230 E-Key x 1 (PCIe 3.0 [x1] + USB 2.0) |
Mô tả Bo mạch công nghiệp AAEON EPIC-BTS9
Bo mạch công nghiệp AAEON EPIC-BTS9 là model EPIC-BTS9 của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.
Mô tả của hãng: EPIC Board with 12th/13th/14th Generation Intel® Core™ and Series 2 Processors
Tính năng chính
- 12th/13th/14th Generation Intel® Core™ and Series 2 Processors
- DDR5 SODIMM 4800 x 2, up to 64 GB
- Triple Display: HDMI 2.0 x 1, eDP x 1, VGA x 1
- Intel® I226 2.5GbE x 3, Intel® I219-LM GbE x 1
- USB 3.2 Gen 2 x 2 (Rear I/O), USB 2.0 x 2 (Pin Header)
- M.2 2280 M-key x 1 , M.2 3052 B-key x 1 , M.2 2230 E-key x 1 , FPC (PCIe3.0[x2] x 1), PCIe4.0[x8] x 1
- COM Port x 2, GPIO 8-bit, DC 12V in
Tính năng và thông số trích nguyên văn tài liệu kỹ thuật của AAEON — giữ tiếng Anh để tra chéo với datasheet không bị lệch.
