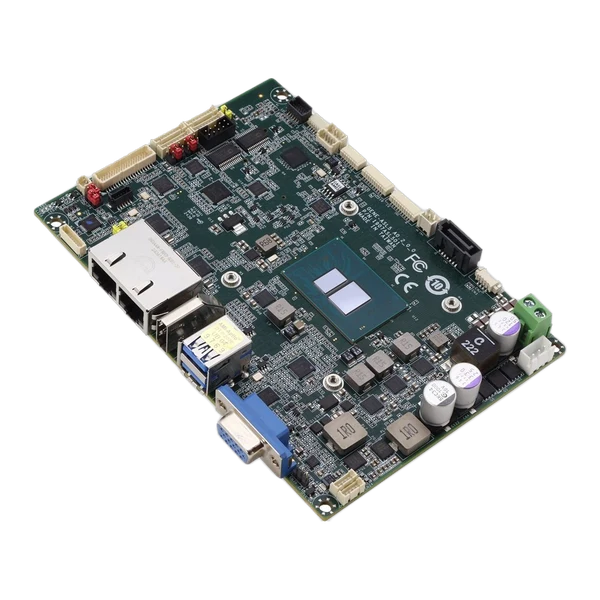

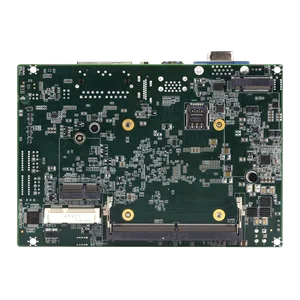

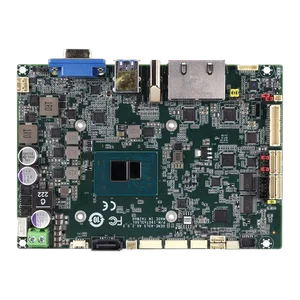

Bo mạch công nghiệp AAEON GENE-ADN5
Bo mạch công nghiệp AAEON GENE-ADN5 — 3.5" SubCompact Board with Intel® Processor N Series. Báo giá theo cấu hình trong 2 giờ làm việc.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| Form Factor | 3.5" SubCompact Board |
|---|---|
| CPU | Intel® Processor N-series: · Intel® Core™ i3-N305 (8C/8T, 3.8 GHz, 15W) · Intel® Processor N97 (4C/4T, 3.6 GHz, 12W) |
| Chipset | Integrated with Intel® SoC |
| Memory Type | DDR5 4800, Single Channel SODIMM x 1, Max.16GB, Non-ECC |
| BIOS | UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM 2.0 |
| RTC Battery | Lithium Battery 3V/240mAH |
| Dimension | 5.75" x 4" (146mm x 101.7mm), 1.1 lb. (0.5Kg) |
| OS support | Windows 10 (64bit), · Windows 11 (64bit), · Ubuntu 22.04 / Kernel 5.15.0-25-generic |
| Power Requirement | +9V~36V (Optional: +12V), support ERP |
| Power Supply Type | AT/ATX, support 3pin ATX |
| Connector | Phoenix 2-pin Connector (Colay 4 pin connector) |
| Power Consumption | Intel Atom® Core™ i3-N305, DDR5 16GB x 1, 4.05A @+12V (Typical) · Intel Atom® Core™ i3-N305, DDR5 16GB x 1, 5.05A@+12V (Max) |
| Controller | Intel® UHD Graphics |
| LVDS/eDP | LVDS x 1, Dual-Channel 18/24-bit, up to 1920 x 1080 · eDP HBR3 x 1, up to 1920 x 1200 (Optional) |
| Display Interface | HDMI 1.4 x 1, up to 3840 x 2160 @30Hz · VGA x 1, up to 1920 x 1080 |
| Multiple Display | Up to 3 Simultaneous Displays |
| CODEC | Realtek ALC897 |
| Audio Interface | Line-In / Line-Out / Mic, (Audio function not available for WiTAS SKU) |
| Speaker | — |
| Ethernet | Intel® Ethernet Controller I226, 2.5GbE x 2 |
| USB | USB 3.2 Gen 2 x 2 port |
| Serial Port | — |
| Video | HDMI 1.4 x 1, VGA x 1 |
| USB | USB 2.0 x 4 |
| Serial Port | COM 1, COM 2 (RS-232/422/485, supports 5V/12V/RI) · COM 3, COM 4 (RS-232) |
| Video | LVDS x 1 · eDP x 1 · Inverter x 1 (12V/2A) |
| SATA | SATA 6.0 Gb/s x 1 · +5V SATA Power Connector x 1 |
| Audio | Audio Header x 1 (Audio function not available for WiTAS SKU) |
| DIO/GPIO | GPIO 8-bit |
| SMBus/I2C | SMBus / I2C x 1 (Default: SMBus) |
| Touch | 4/5/8 wire Touch Controller x 1 |
| Fan | 4pins Smart Fan x 1 |
| SIM | Nano SIM x 1 |
| Front Panel | HDD LED, PWR LED, Power Button, Buzzer, Reset |
| Others | — |
| Mini PCI-E/mSATA | Full-size mSATA / mPCIe x 1 (Default: mPCIe, select by BIOS) |
| M.2 | M.2 3052 B-Key x 1 (PCIe 3.0 [x1] + USB 3.2 Gen 2/PCIe 3.0 [x2] + USB 2.0, · default: PCIe [x1] + USB 3.2 Gen 2, selected by BIOS) · M.2 2230 E-Key x 1 (PCIe 3.0 [x1] + USB 2.0, support CNVi) |
Mô tả Bo mạch công nghiệp AAEON GENE-ADN5
Bo mạch công nghiệp AAEON GENE-ADN5 là model GENE-ADN5 của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.
Mô tả của hãng: 3.5" SubCompact Board with Intel® Processor N Series
Tính năng chính
- DDR5 4800 MHz, Dual Channel SODIMM x 1, Up to 16GB
- LVDS Dual Channel 18/24 bit x 1, VGA x 1, HDMI x 1
- Intel® 2.5GbE x 2 , SATA 6Gb/s x 1, GPIO x 8bit
- USB 3.2 Gen 2 x 2 port , USB 2.0 x 4
- Full size mPCIe/mSATA
- M.2 3052 B-Key x 1, M.2 2230 E-Key x 1
- DC Input 9-36V
Tính năng và thông số trích nguyên văn tài liệu kỹ thuật của AAEON — giữ tiếng Anh để tra chéo với datasheet không bị lệch.
Cần chọn CPU, RAM, ổ lưu trữ và nguồn theo ứng dụng thật? Gửi yêu cầu, kỹ thuật IPC247 đề xuất cấu hình trọn bộ và báo giá trong 2 giờ làm việc.
