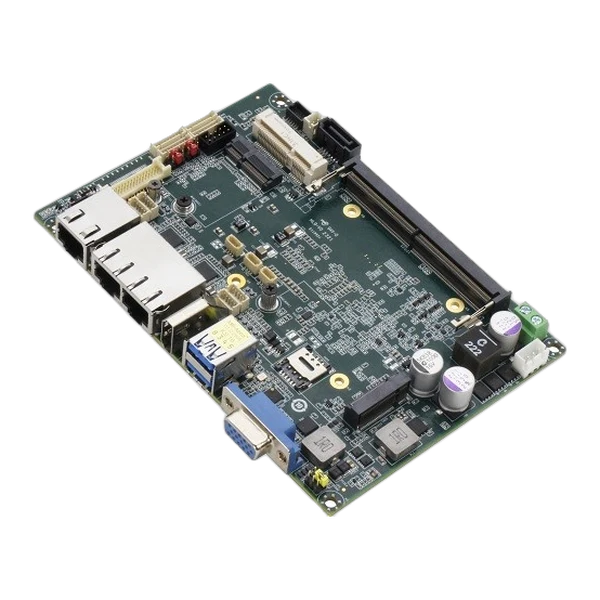

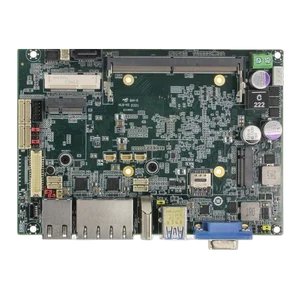

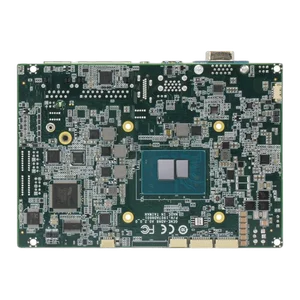

Bo mạch công nghiệp AAEON GENE-ADN6
Bo mạch công nghiệp AAEON GENE-ADN6 — 3.5” SubCompact Board with Intel Atom® x7000E Series, Intel® Processor N Series, Intel® Core™ i3-N305 Processors. Báo giá theo cấu hình trong 2 giờ làm việc.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| Form Factor | 3.5" SubCompact Board |
|---|---|
| CPU | Intel Atom® x7000E Series, Intel® Processor N Series, Intel® Core™ i3-N305 Processors: · Intel® Core™ i3-N305 (8C/8T, up to 3.8 GHz, 15W) · Intel Atom® x7425E (4C/4T, up to 3.4 GHz, 12W) · Intel® Processor N97 (4C/4T, up to 3.6 GHz, 12W) · Intel® Processor N50 (2C/2T, up to 3.4 GHz, 6W) |
| Chipset | Integrated with Intel® SoC |
| Memory Type | DDR5 4800, Single Channel SODIMM x 1, Max.16GB, Non-ECC |
| BIOS | UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM 2.0 (Optional) |
| RTC Battery | Lithium Battery 3V/240mAH |
| Dimension | 5.75" x 4" (146mm x 101.7mm), 0.94 lbs (0.43 kg) |
| OS support | Windows 10 (64bit) · Ubuntu 22.04 / Kernel 5.15.0-25-generic |
| Power Requirement | +9V~36V (Optional: +12V) |
| Power Supply Type | AT/ATX |
| Connector | Phoenix 2-pin Connector |
| Power Consumption | Intel® Core™ i3-N305,16GB x 1, 3.80A@ +12V (TYPICAL) · Intel® Core™ i3-N305, 16GB x 1, 5.48A@ +12V (MAX) |
| Controller | Intel® UHD Graphics |
| LVDS/eDP | LVDS x 1, Dual Channel 18/24bit, up to 1920 x1080 |
| Display Interface | HDMI 1.4 x 1, up to 3840 x2160 @30Hz · VGA x 1, up to 1920 x1080 |
| Multiple Display | Up to 3 Simultaneous Displays |
| CODEC | Realtek ALC897 |
| Audio Interface | Line-In / Line-Out / Mic (Audio function not available for WiTAS SKU) |
| Speaker | — |
| Ethernet | Intel® i226 2.5G, RJ-45 x 3 |
| USB | USB3.2 Gen 2 x 2 |
| Serial Port | — |
| Video | HDMI 1.4 x 1, VGA x 1 |
| USB | USB2.0 x 4 |
| Serial Port | COM1 , COM2 (RS232/422/485,supports 5V/12V/RI) · COM3 , COM4 (RS232) |
| Video | LVDS x 1, Inverter x 1 (12V/2A) |
| SATA | SATA 6.0 Gb/s x 1 · +5V SATA Power Connector x 1 |
| Audio | Audio Header x 1 (Optional, Audio function not available for WiTAS SKU) |
| DIO/GPIO | GPIO 8-bit |
| SMBus/I2C | SMBus / I2C x 1 (Default: SMBus) |
| Touch | — |
| Fan | 4pins Smart Fan x 1 |
| SIM | Nano SIM x 1 |
| Front Panel | HDD LED, PWR LED, Power Button, Buzzer, Reset |
| Others | — |
| Mini PCI-E/mSATA | Full-size mSATA / mPCIe x 1 (Default: mSATA, select by BIOS) |
| M.2 | M.2 2230 E-Key x 1 (PCIe 3.0 [x1] + USB2.0) · M.2 3052 B-Key x 1 (USB3.2 Gen2 + USB2.0) |
Mô tả Bo mạch công nghiệp AAEON GENE-ADN6
Bo mạch công nghiệp AAEON GENE-ADN6 là model GENE-ADN6 của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.
Mô tả của hãng: 3.5” SubCompact Board with Intel Atom® x7000E Series, Intel® Processor N Series, Intel® Core™ i3-N305 Processors
Tính năng chính
- Intel Atom® x7000E Series, Intel® N series, and Intel® CoreTM i3-N305 Processors
- DDR5 4800 MHz, SODIMM x 1, Up to 16GB
- HDMI 1.4, VGA, LVDS x 1
- Intel 2.5GbE x 3, SATA 6.0 Gb/s x 1, GPIO x 8bit
- USB3.2 Gen2 x 2, USB2.0 x 4, RS-232/422/485 x 2, RS-232 x 2
- Mini PCIe card x 1, M.2 E-Key 2230 x 1, M.2 B-Key 3052 x 1
- Wide DC Input 9-36V
Tính năng và thông số trích nguyên văn tài liệu kỹ thuật của AAEON — giữ tiếng Anh để tra chéo với datasheet không bị lệch.
Cần chọn CPU, RAM, ổ lưu trữ và nguồn theo ứng dụng thật? Gửi yêu cầu, kỹ thuật IPC247 đề xuất cấu hình trọn bộ và báo giá trong 2 giờ làm việc.
