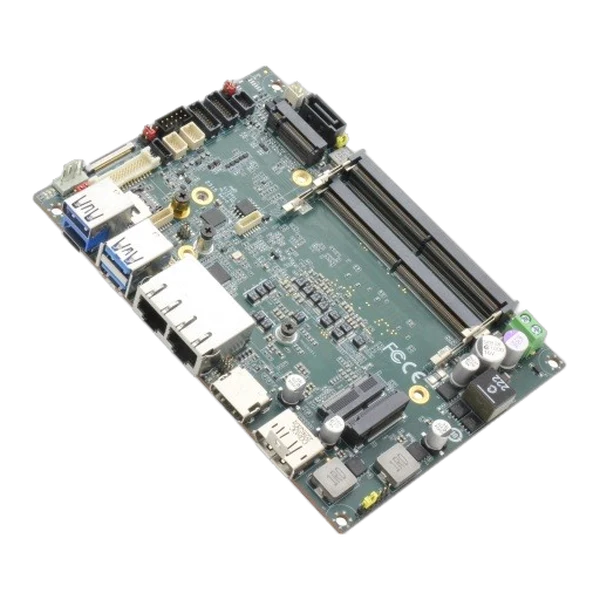

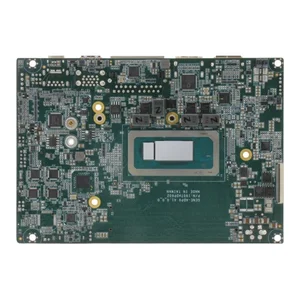

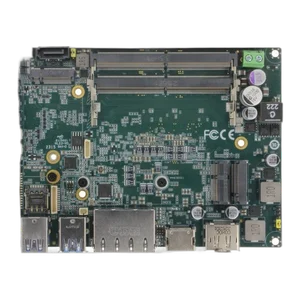

Bo mạch công nghiệp AAEON GENE-ADP6
Bo mạch công nghiệp AAEON GENE-ADP6 — 3.5” SubCompact Board with 12th Generation Intel® Core™ i7/i5/i3/Celeron® Processor SoC. Báo giá theo cấu hình trong 2 giờ làm việc.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| Form Factor | 3.5" SubCompact Board |
|---|---|
| CPU | 12th Generation Intel® Core™/Celeron® Processors: · Intel® Core™ i7-1270PE (4PC+8EC/16T, 1.80 GHz, 28W) · Intel® Core™ i7-1265UE (2PC+8EC/12T, 1.70 GHz, 15W) · Intel® Core™ i5-1250PE (4PC+8EC/16T, 1.70 GHz, 28W) · Intel® Core™ i3-1220PE (4PC+4EC/12T, 1.50 GHz, 28W) · Intel® Celeron® Processor 7305E (1PC+4EC/5T, 1.00 GHz, 15W) |
| Chipset | Integrated with Intel® SoC |
| Memory Type | DDR5 4800, Dual Channel SODIMM x 2, Max.64GB, Non-ECC |
| BIOS | UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM 2.0 (Optional) |
| RTC Battery | Lithium Battery 3V/240mAh |
| Dimension | 5.75" x 4" (146mm x 101.7mm), 0.94 lbs (0.43 kg) |
| OS support | Windows 10/11 (64bit) · Ubuntu 22.04/Kernel 5.15.0–25-generic |
| Power Requirement | +9V~36V (Optional: +12V) |
| Power Supply Type | AT/ATX |
| Connector | Phoenix 2-pin Connector |
| Power Consumption | Intel® Core™ i7-1270PE, DDR5 32GB x 2, 5.72A @+12V (Typical) · Intel® Core™ i7-1270PE, DDR5 32GB x 2, 7.95A @+12V (Max) |
| Controller | Intel® Iris® Xe Graphics · Intel® UHD Graphics |
| LVDS/eDP | LVDS x 1, Dual Channel 18/24bit, up to 1920 x 1080 · eDP 1.4 x 1, up to 3840 x 2160 (Optional) |
| Display Interface | HDMI 2.1 x 1, up to 8K x 4K@60Hz or 4K x 2K@120Hz · DP 1.4 x 1, up to 7680 x 4320@60Hz 30bpp (support DP++)) |
| Multiple Display | Up to 4 Simultaneous Displays |
| CODEC | Realtek ALC897 |
| Audio Interface | Line-In / Line-Out / Mic (Audio function not available for WiTAS SKU) |
| Speaker | — |
| Ethernet | Intel® I219 1GbE, RJ-45 x 1 · Intel® I226 2.5GbE, RJ-45 x 1 |
| USB | USB 3.2 Gen 2 x 3 · USB Tpye-C x 1 (USB3.2 Gen2 maximum 5V/3A , DP1.4) |
| Serial Port | — |
| Video | HDMI 2.1 x 1, DP 1.4 x 1 |
| USB | USB 2.0 x 4 |
| Serial Port | COM 1, COM 2 (RS-232/422/485, supports 5V/12V/RI) · COM 3, COM 4 (RS-232/422/485) |
| Video | LVDS x 1 · eDP x 1 · Inverter x 1 (12V/2A) |
| SATA | SATA 6.0 Gb/s x 1 · +5V SATA Power Connector x 1 |
| Audio | Audio Header x 1 (Optional, Audio function not available for WiTAS SKU) |
| DIO/GPIO | GPIO 8-bit |
| SMBus/I2C | SMBus/I2C x 1 (Default: SMBus) |
| Touch | — |
| Fan | 4pins Smart Fan x 1 |
| SIM | Nano SIM x 1 |
| Front Panel | HDD LED, PWR LED, Power Button, Buzzer, Reset |
| Others | — |
| Mini PCI-E/mSATA | — |
| M.2 | M.2 2280 M-Key x 1 (PCIe 4.0 [x4] x 1) · M.2 3052/3042/2242 B-Key x 1 (PCIe 3.0 [x2]/SATA + USB 3.2), Default: · SATA (selected by BOM) · M.2 2230 E-Key x 1 (PCIe 3.0 [x1] + USB 2.0) |
Mô tả Bo mạch công nghiệp AAEON GENE-ADP6
Bo mạch công nghiệp AAEON GENE-ADP6 là model GENE-ADP6 của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.
Mô tả của hãng: 3.5” SubCompact Board with 12th Generation Intel® Core™ i7/i5/i3/Celeron® Processor SoC
Tính năng chính
- 12th Generation Intel® Core™ i7/i5/i3/Celeron® Processor SoC
- DDR5 4800, Dual Channel SODIMM x 2, up to 64GB
- LVDS x 1, eDP x 1, DP x 1, HDMI x 1
- 2.5GbE x 1, GbE x 1, SATA 6Gb/s x 1, GPIO 8-bit
- USB 3.2 Gen 2 x 3, USB 2.0 x 4, USB Type C x 1, RS-232/422/485 x 4
- M.2 2280 M-Key x 1, M.2 2230 E-Key x 1, M.2 3052/3042/2242 B-Key x 1
- Wide DC Input 9~36V
Tính năng và thông số trích nguyên văn tài liệu kỹ thuật của AAEON — giữ tiếng Anh để tra chéo với datasheet không bị lệch.
