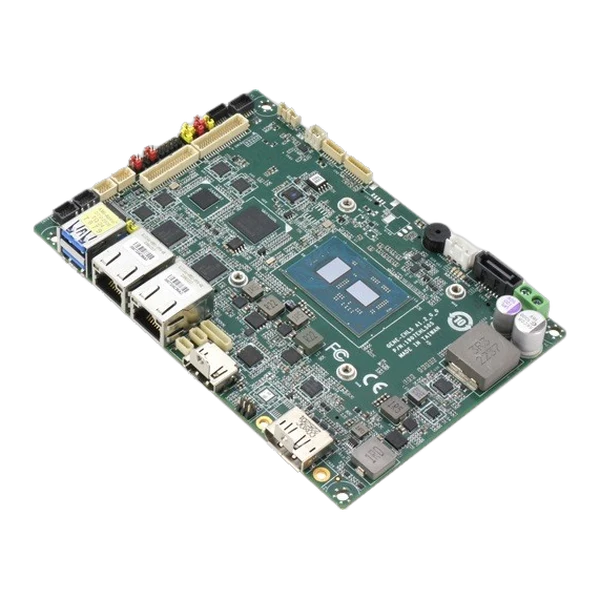

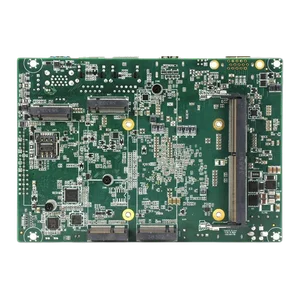

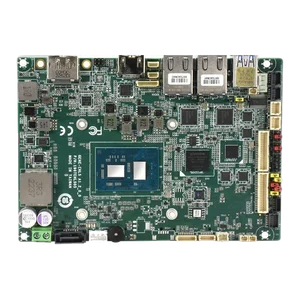

Bo mạch công nghiệp AAEON GENE-EHL5
Bo mạch công nghiệp AAEON GENE-EHL5 — GENE-EHL5 | Elkhart Lake |SubCompact Board with Intel Atom® x6000E Series, and Intel® Pentium® and Celeron® N and J Series Proc. Báo giá theo cấu hình trong 2 giờ làm việc.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| Form Factor | 3.5" SubCompact Board |
|---|---|
| CPU | Intel Atom® x6000E series, Pentium®, and Celeron® N and J series · Processors: · Intel Atom® x6425RE (4C/4T, 1.90 GHz, 12W) · Intel Atom® x6425E (4C/4T, 2.00 GHz, 12W) · Intel Atom® x6211E (2C/2T, 1.30 GHz, 6W) · Intel® Pentium® Processor J6426 (4C/4T, 2.00 GHz, 10W) · Intel® Celeron® Processor J6412 (4C/4T, 2.00 GHz, 10W) · Intel® Celeron® Processor N6210 (2C/2T, 1.20 GHz, 6.5W) |
| Chipset | Integrated with Intel® SoC |
| Memory Type | DDR4 3200, Single Channel SODIMM x 1, Max. 32GB, Non-ECC · *IBECC supported by selected CPU SKU |
| BIOS | UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM 2.0 (Optional) |
| RTC Battery | Lithium Battery 3V/240mAh |
| Dimension | 5.75" x 4" (146mm x 101.7mm), 1.10 lbs (0.50 kg) |
| OS support | Windows 10 (64bit) · Windows® 11 (64-bit) · Linux Ubuntu 20.04.3(IOT)/Kernel 5.13 |
| Power Requirement | +9-36V (Optional: +12V) |
| Power Supply Type | AT/ATX |
| Connector | Phoeix 2-pin Connector |
| Power Consumption | Intel Atom® x6425E, DDR4 32GB, 3.26A @+12V (Typical) · Intel Atom® x6425E, DDR4 32GB, 3.42A @+12V (Max) |
| Controller | Intel® UHD Graphics for 10th Gen Intel® Processors |
| LVDS/eDP | LVDS x 1, Dual Channel 18/24bit, up to 1920 x 1080 · eDP 1.3 x 1, up to 1920 x 1200 (Optional) |
| Display Interface | HDMI 2.0 x 1, up to 3840 x 2160@60Hz · DP 1.4 x 1, up to 3840 x 2160@120Hz (support DP++) · VGA x 1, up to 2560 x 1440 (Optional) |
| Multiple Display | Up to 3 Simultaneous Displays |
| CODEC | Realtek ALC256 |
| Audio Interface | Line-In / Line-Out / Mic (Audio function not available for WiTAS SKU) |
| Speaker | 2W Speaker (Audio function not available for WiTAS SKU) |
| Ethernet | Intel® I210 1GbE, RJ45 x 2 |
| USB | USB 3.2 Gen 2 x 2 |
| Serial Port | — |
| Video | HDMI 2.0 x 1 · DP 1.4 x 1 (Optional:VGA x 1) |
| USB | USB 2.0 x 4 |
| Serial Port | COM 1, COM 4 (RS-232/422/485) · COM 2, COM 3 (RS-232/422/485, supports 5V/12V/RI) |
| Video | LVDS/eDP x 1 (Default: LVDS) · Inverter x 1 (12V/2A) |
| SATA | SATA 6.0 Gb/s x 1 · +5V SATA Power Connector x 1 |
| Audio | Audio Header x 1 (Optional, Audio function not available for WiTAS SKU) · Speaker Header x 2 (Optional, Audio function not available for WiTAS SKU) |
| DIO/GPIO | GPIO 16-bits (8 In / 8 Out) |
| SMBus/I2C | SMBus/I2C x 1 (Default: SMBus) |
| Touch | 4/5/8 wire Touch Controller x 1 (Optional) |
| Fan | 4pins Smart Fan x 1 |
| SIM | Nano SIM x 1 |
| Front Panel | HDD LED, PWR LED, Power Button, Buzzer, Reset |
| Others | eMMC5.1 32GB · CANBUS x 2, TX/RX (Celeron J6412 and Celeron N6210 don’t support CANBUS) |
| Mini PCI-E/mSATA | — |
| M.2 | M.2 2230 E-Key x 1 (PCIe 3.0 [x1], USB 2.0) · M.2 2242 B-Key x 1 (PCIe 3.0 [x2]/SATA, Default: PCIe [x2]) · M.2 2280 B-Key x 1 (PCIe 3.0 [x1], USB 2.0, PCIe 3.0 [x2] select by BIOS) · M.2 3052 B-Key x 1 (USB 3.2 Gen 2, USB2.0) |
Mô tả Bo mạch công nghiệp AAEON GENE-EHL5
Bo mạch công nghiệp AAEON GENE-EHL5 là model GENE-EHL5 của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.
Mô tả của hãng: GENE-EHL5 | Elkhart Lake |SubCompact Board with Intel Atom® x6000E Series, and Intel® Pentium® and Celeron® N and J Series Proc
Tính năng chính
- DDR4 SODIMM Slot x 1, up to 32GB, support IBECC
- LVDS/eDP x 1 (Default: LVDS), DP 1.4 x 1 (Optional VGA x 1), HDMI 2.0b x 1
- SATA 6Gb/s x 1, eMMC x 1
- USB 3.2 Gen 2 x 2 (Rear I/O), USB 2.0 x 4 (Pin header)
- M.2 2280 B-Key (PCIe /[x1/]), M.2 2242 B-Key (PCIe /[x1/]), M.2 2230 E-Key x 1, M.2 3052 B-Key x 1
- Wide DC Input 9~36V (Optional: 12V Only)
Tính năng và thông số trích nguyên văn tài liệu kỹ thuật của AAEON — giữ tiếng Anh để tra chéo với datasheet không bị lệch.
