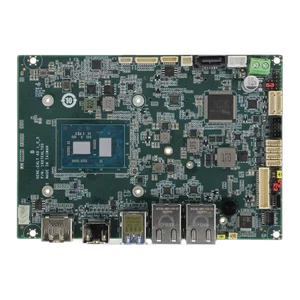

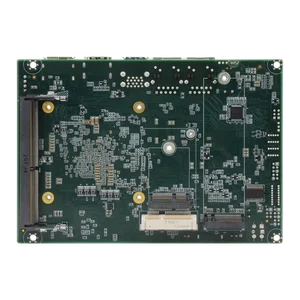

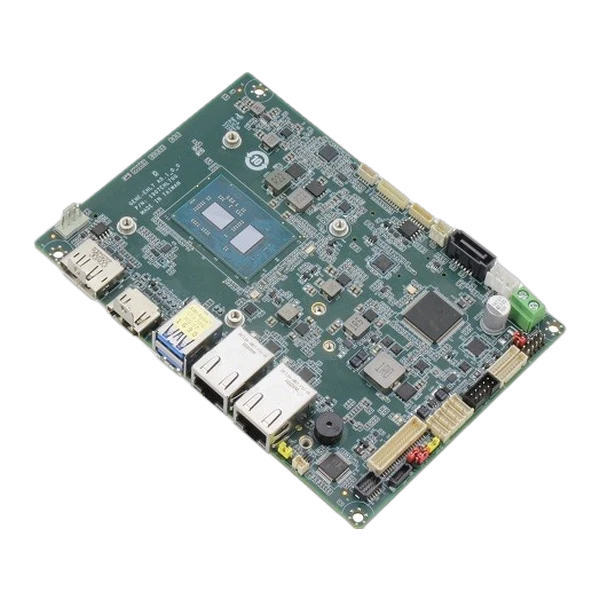

Bo mạch công nghiệp AAEON GENE-EHL7
Bo mạch công nghiệp AAEON GENE-EHL7 — SubCompact Board with Intel Atom® x6000E Series, and Intel® Pentium® and Celeron® N and J Series Processors. Báo giá theo cấu hình trong 2 giờ làm việc.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| Form Factor | 3.5" SubCompact Board |
|---|---|
| CPU | Intel Atom® x6000E series, Pentium®, and Celeron® N and J series · Processors: · x6413E (4C/4T, 1.50GHz, 9W) · J6412 (4C/4T, 2.00GHz, 10W) · N6210 (2C/2T, 1.20GHz, 6.5W) |
| Chipset | Integrated with Intel® SoC |
| Memory Type | Single-Channel DDR4 3200MHz SODIMM x 1, Max. 32GB, Non-ECC · *IBECC supported by selected CPU SKU |
| BIOS | UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM 2.0 (Optional) |
| RTC Battery | Lithium Battery 3V/240mAh |
| Dimension | 5.75" x 4" (146mm x 101.7mm), 0.83 lbs (0.38 kg) |
| OS support | Windows 10 (64bit) · Linux Ubuntu 20.04.5 / 5.15.0-46-generic |
| Power Requirement | +12V |
| Power Supply Type | AT/ATX |
| Connector | Phoenix 2-pin Connector |
| Power Consumption | Intel Atom® x6413E, DDR4 32GB, 2.17A @+12V (Typical) · Intel Atom® x6413E, DDR4 32GB, 2.72A @+12V (Max) |
| Controller | Intel® UHD Graphics for 10th Gen Intel® Processors |
| LVDS/eDP | Dual-Channel 18/24-bit LVDS x 1, up to 1920 x 1080 · eDP 1.3 x 1, up to 1920 x 1200 (Optional) |
| Display Interface | HDMI 1.4 x 1, up to 3840 x 2160 @ 30Hz · DP 1.4 x 1, up to 3840 x 2160 @ 120Hz |
| Multiple Display | Up to 3 Simultaneous Displays |
| CODEC | Realtek ALC897 |
| Audio Interface | Line-In / Line-Out / Mic |
| Speaker | — |
| Ethernet | Realtek RTL8111H 1GbE, RJ-45 x 2 |
| USB | USB 3.2 Gen2 x 2 |
| Serial Port | — |
| Video | HDMI 1.4 x 1 · DP 1.4 x 1 |
| USB | USB 2.0 x 4 |
| Serial Port | COM1 (RS232/422/485, supports 5V/12V/RI) · COM2 (RS232) |
| Video | LVDS / eDP x 1 (Default: LVDS) · Inverter x 1 (12V/2A) |
| SATA | SATA 6.0 Gb/s x 1 · +5V SATA Power Connector x 1 |
| Audio | Audio Header x 1 |
| DIO/GPIO | GPIO 8-bits |
| SMBus/I2C | SMBus / I2C x 1 (Default: SMBus) |
| Touch | — |
| Fan | 4pins Smart Fan x 1 |
| SIM | — |
| Front Panel | HDD LED, PWR LED, Power Button, Buzzer, Reset |
| Others | — |
| Mini PCI-E/mSATA | Full-size mPCIe x 1 |
| M.2 | M.2 2230 E-Key x 1 (PCIe 3.0 [x1], USB2.0) · M.2 2280 M-Key x 1 (PCIe 3.0 [x2] / SATA), SATA select by BOM |
Mô tả Bo mạch công nghiệp AAEON GENE-EHL7
Bo mạch công nghiệp AAEON GENE-EHL7 là model GENE-EHL7 của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.
Mô tả của hãng: SubCompact Board with Intel Atom® x6000E Series, and Intel® Pentium® and Celeron® N and J Series Processors
Tính năng chính
- DDR4 3200MHz SODIMM x 1, up to 32GB
- HDMI 1.4 x 1, DP 1.4 x 1, LVDS/eDP x 1
- GbE x 2, SATA 6.0 Gb/s x 1, GPIO x 8-bit
- USB 3.2 Gen 2 x 2, USB 2.0 x 4, RS-232/422/485 x 1, RS-232 x 1
- Mini PCIe Card x 1, M.2 2230 E-Key x 1, M.2 2280 M-Key x 1
Tính năng và thông số trích nguyên văn tài liệu kỹ thuật của AAEON — giữ tiếng Anh để tra chéo với datasheet không bị lệch.
