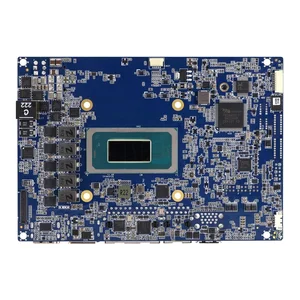

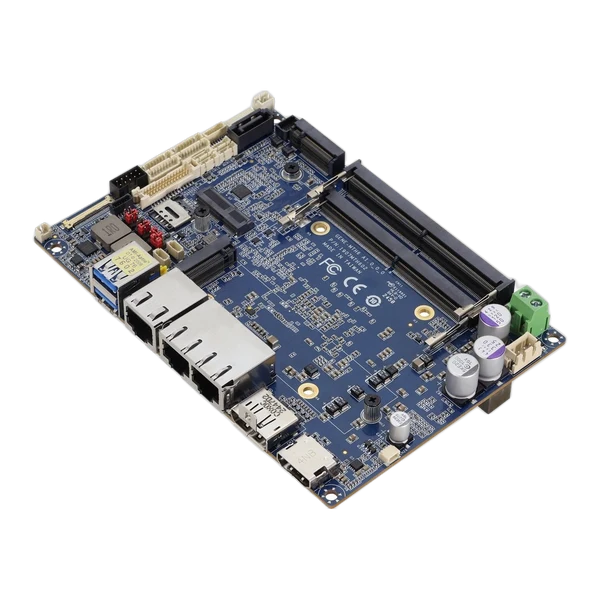

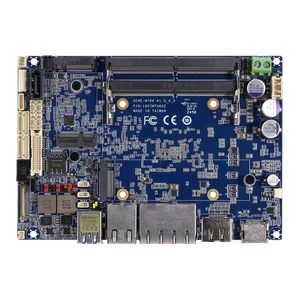

Bo mạch công nghiệp AAEON GENE-MTH6
Bo mạch công nghiệp AAEON GENE-MTH6 — 3.5" SubCompact Board with Intel® Core™ Ultra SoC. Báo giá theo cấu hình trong 2 giờ làm việc.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| Form Factor | 3.5" SubCompact Board |
|---|---|
| CPU | Intel® Core™ Ultra Processors: · Intel® Core™ Ultra 7 Processor 155H · (16C/22T, up to 4.8 GHz, 28W) · Intel® Core™ Ultra 5 Processor 125H · (14C/18T, up to 4.5 GHz, 28W) · Intel® Core™ Ultra 7 Processor 155U · (12C/14T, up to 4.8 GHz, 15W) · Intel® Core™ Ultra 5 Processor 125U · (12C/14T, up to 4.3 GHz, 15W) |
| Chipset | Integrated with Intel® SoC |
| Memory Type | DDR5 5600, Dual Channel SODIMM x 2 · Max. 96GB, Non-ECC |
| BIOS | UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM2.0 |
| RTC Battery | Lithium Battery 3V/240mAH |
| Dimension | 5.75" x 4" (146mm x 101.7mm), 0.88 lb. (0.4Kg) |
| OS support | Windows® 10 (64-bit) · Windows® 11 (64-bit) · Linux Ubuntu 22.04.3 (kernel 6.2.0-26-generic) |
| Power Requirement | +9-36V (Optional: +12V), support ERP |
| Power Supply Type | AT/ATX, support 3pin ATX |
| Connector | Phoenix 2-pin Connector (Colay 4 pin connector) |
| Power Consumption | Intel® Core™ Ultra 7, DDR5 32GB x 2, 5.78A @+12V (Typical) · Intel® Core™ Ultra 7, DDR5 32GB x 1, 8.42A @+12V (Max) |
| Controller | Intel® Arc™ Graphics · Intel® Graphics |
| LVDS/eDP | LVDS x 1, Dual-Channel 18/24-bit, up to 1920 x 1080 · eDP 1.4b HBR3 x 1, up to 3840 x 2160 @60Hz |
| Display Interface | HDMI 2.1 x 1, up to 8K x 4K@60Hz or 4K x 2K@120Hz · DP 2.0 x 1, up to 7680 x 4320@60Hz 30bpp (support DP++) |
| Multiple Display | Up to 4 Simultaneous Displays |
| CODEC | Realtek ALC897 |
| Audio Interface | Line-in/Line-out/MIC (Audio function not available for WiTAS SKU) |
| Speaker | — |
| Ethernet | Intel® I219 1GbE, RJ-45 x 1 · Intel® I226 2.5GbE, RJ-45 x 2, support PEX · (Support Vpro only with ULTRA 7 165U/165H, ULTRA 5 135U/135H) |
| USB | USB3.2 Gen 2 x 2 port |
| Serial Port | — |
| Video | HDMI 2.1 x 1 · DP 2.0++ x 1 |
| USB | USB 2.0 x 4 |
| Serial Port | COM 1, COM 2 (RS-232/422/485, supports 5V/12V/RI) · COM 3, COM 4 (RS-232) |
| Video | LVDS x 1 · Inverter x 1 (12V/2A) · eDP x 1 |
| SATA | SATA 6.0 Gb/s x 1 · +5V SATA Power Connector x 1 |
| Audio | Audio Header x 1 (Optional, Audio function not available for WiTAS SKU) |
| DIO/GPIO | GPIO 8-bit |
| SMBus/I2C | SMBus/I2C x 1 (Default: SMBus) |
| Touch | — |
| Fan | 4 wire Smart Fan x 1 |
| SIM | Nano SIM x 1 |
| Front Panel | HDD LED, PWR LED, Power Button, Buzzer, Reset |
| Others | — |
| Mini PCI-E/mSATA | — |
| M.2 | M.2 2280 M-Key x 1 (PCIe 4.0 [x4]/SATA) Default: PCIe 4.0 [x4] (selected by · BOM) · M.2 3052 B-Key x 1 (PCIe 3.0 [x1] + USB 3.2/PCIe 3.0 [x2]) Default: PCIe 3.0 [x1] · (selected by BOM) · M.2 2230 E-Key x 1 (PCIe 3.0 [x1] + USB 2.0), supports Wi-Fi 6E CNVi · (RAID 0, RAID 1 support on PCIe storage) |
Mô tả Bo mạch công nghiệp AAEON GENE-MTH6
Bo mạch công nghiệp AAEON GENE-MTH6 là model GENE-MTH6 của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.
Mô tả của hãng: 3.5" SubCompact Board with Intel® Core™ Ultra SoC
Tính năng chính
- Intel® Core™ Ultra processors (Series 1)
- DDR5 5600 MHz, Dual Channel SODIMM x 2, up to 96GB
- LVDS x 1, eDP x 1, DP x 1, HDMI x 1
- LAN x 3, SATA 6Gb/s x 1, 8-bit GPIO
- USB 3.2 Gen 2 x 2, USB 2.0 x 4
- M.2 2280 M-Key x 1, M.2 3052 B-Key x 1, M.2 2230 E-Key x 1
- DC Input 9 ~ 36V
Tính năng và thông số trích nguyên văn tài liệu kỹ thuật của AAEON — giữ tiếng Anh để tra chéo với datasheet không bị lệch.
Cần chọn CPU, RAM, ổ lưu trữ và nguồn theo ứng dụng thật? Gửi yêu cầu, kỹ thuật IPC247 đề xuất cấu hình trọn bộ và báo giá trong 2 giờ làm việc.
