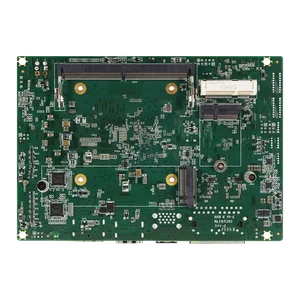

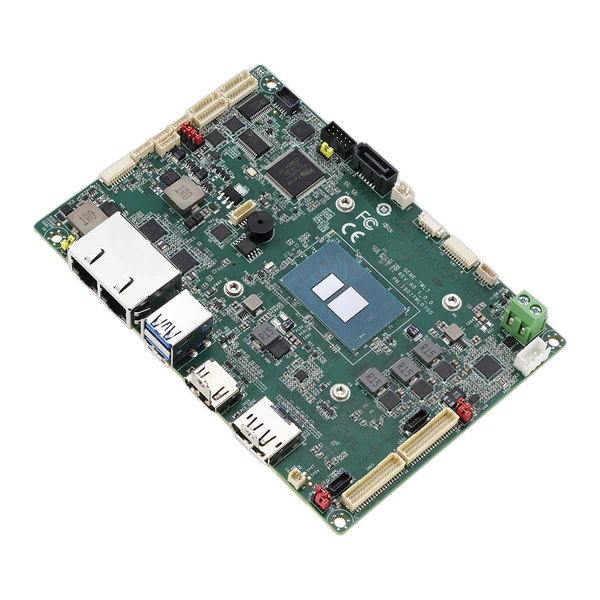

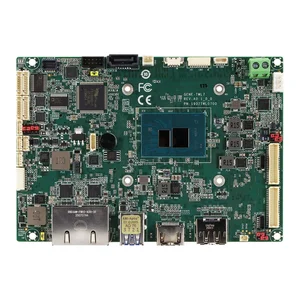

Bo mạch công nghiệp AAEON GENE-TWL7
Bo mạch công nghiệp AAEON GENE-TWL7 — 3.5” SubCompact Board with Intel® Core™ Processor N-series, Intel® Processor N-series. Báo giá theo cấu hình trong 2 giờ làm việc.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| Form Factor | 3.5" SubCompact Board |
|---|---|
| CPU | Intel® Processor N150 (4C/4T, up to 3.6 GHz, 6W) · Intel® Core™ 3 Processor N355 (8C/8T, up to 3.9 GHz, 15W) |
| Chipset | Integrated with Intel ® SoC |
| Memory Type | DDR5 4800, SODIMM x 1, Max. 16GB, Non-ECC |
| BIOS | AMI UEFI 256Mbit |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM 2.0 |
| RTC Battery | Lithium Battery 3V/240mAH |
| Dimension | 5.75" x 4" (146mm x 101.7mm), 1.1 lb. (0.3Kg |
| OS support | Windows® 11 (64-bit) · Ubuntu 24.04.2 / Kernel 6.11.0-17-generic |
| Power Requirement | +12V, Support ERP |
| Power Supply Type | AT/ATX |
| Connector | 2-pin Phoenix Connector · 4-pin ATX Connector (optional) |
| Power Consumption | Intel Atom® Core™ i3-N305, DDR5 16GB x 1, 4.19A @+12V (Typical) · Intel Atom® Core™ i3-N305, DDR5 16GB x 1, 6.09A@+12V (Max) |
| Controller | Intel® UHD Graphics |
| LVDS/eDP | LVDS 1: Dual Channel 18/24-bit, up to 1920 x 1080 (co-lay eDP, by BOM change) · LVDS 2: Dual Channel 18/24-bit, up to 1920 x 1080 |
| Display Interface | HDMI 1.4b x 1, up to 3840 x 2160 @144Hz · DP 1.4a x 1,up to 3840 x 2160 @120Hz |
| Multiple Display | Up to 3 Simultaneous Displays |
| CODEC | C Media CM9825 |
| Audio Interface | Line-in/Line-out/MIC |
| Speaker | — |
| Ethernet | Intel® Ethernet Controller I226, 2.5GbE x 2 |
| USB | USB 3.2 Gen 2 x 2 port |
| Serial Port | — |
| Video | HDMI 1.4b x 1 · DP x 1 |
| USB | USB2.0 x 4 |
| Serial Port | COM 1, COM 2 (RS-232/422/485, supports 5V/12V/RI) · COM 3, COM 4 (RS-232) |
| Video | LVDS x 2, Inverter x 1 (12V/2A) |
| SATA | SATA 6Gb/s x 1 · +5V SATA Power Connector x 1 |
| Audio | Audio Header x 1 (Line-in/Line-out/MIC) |
| DIO/GPIO | GPIO 8-Bit |
| SMBus/I2C | SMBus / I2C x1(Default: SMBus) |
| Touch | — |
| Fan | 4-pin Smart Fan x 1 |
| SIM | — |
| Front Panel | PWR LED, HDD LED, PWR button, HW Reset |
| Others | — |
| Mini PCI-E/mSATA | Full-size Mini PCIe / mSATA x 1 (Default: PCIe [x1] x 1, USB 2.0, SATA select by · BIOS) |
| M.2 | M.2 2230 E-Key x 1 (PCIe [x1], USB 2.0) · M.2 2280 M-Key x 1 (PCIe 3.0 [x2]) |
Mô tả Bo mạch công nghiệp AAEON GENE-TWL7
Bo mạch công nghiệp AAEON GENE-TWL7 là model GENE-TWL7 của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.
Mô tả của hãng: 3.5” SubCompact Board with Intel® Core™ Processor N-series, Intel® Processor N-series
Tính năng chính
- DDR5 4800 MHz, Dual Channel SODIMM x 1, Up to 16GB
- LVDS x 2, DP x 1, HDMI x 1
- Intel® 2.5GbE x 2 , SATA 6Gb/s x 1, GPIO x 8bit
- USB 3.2 Gen 2 x 2 port , USB 2.0 x 4
- Full size mPCIe/mSATA
- M.2280 M-Key x 1, M.2 2230 E-Key x 1
Tính năng và thông số trích nguyên văn tài liệu kỹ thuật của AAEON — giữ tiếng Anh để tra chéo với datasheet không bị lệch.
Cần chọn CPU, RAM, ổ lưu trữ và nguồn theo ứng dụng thật? Gửi yêu cầu, kỹ thuật IPC247 đề xuất cấu hình trọn bộ và báo giá trong 2 giờ làm việc.
