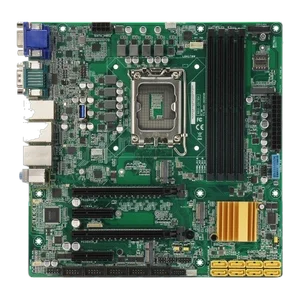

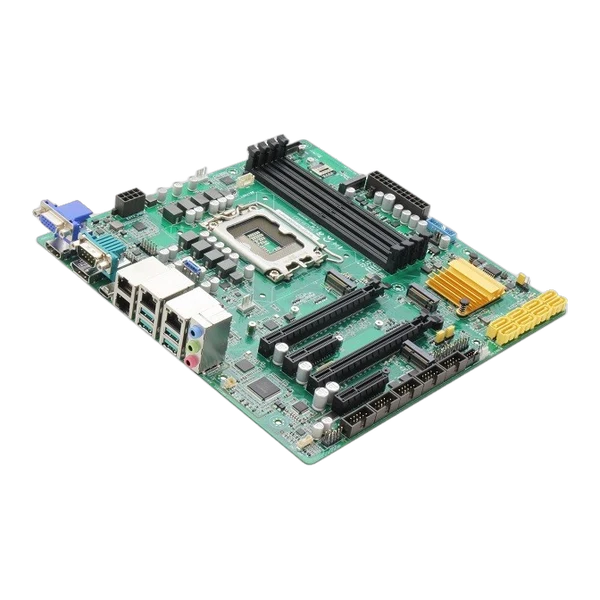

Bo mạch công nghiệp AAEON MAX-Q670A AAEON
3 ảnh của hãng
AAEON · Mã MAX-Q670A

Bo mạch công nghiệp AAEON MAX-Q670A

0~60°C9 COM

Bo mạch công nghiệp AAEON MAX-Q670A — Micro-ATX with 12th/13th/14th Generation Intel® Core™ and Series 2 LGA1700 Socket Processors, TDP Max. 125W. Báo giá theo cấu hình trong 2 giờ làm việc.

GiáLiên hệBáo giá theo cấu hình (CPU, RAM, ổ lưu trữ, hệ điều hành) trong 2 giờ làm việc. Xem dải giá theo dạng máy.
Yêu cầu báo giá Gọi kỹ thuật
Tìm máy tương đương Chọn cấu hình theo môi trường
  • Chính hãng, bảo hành hãng
  • Giao toàn quốc từ TP.HCM
  • Kỹ thuật dựng máy & sửa chữa
  • Báo giá trong 2 giờ làm việc
Yêu cầu báo giá Gọi kỹ thuật

Thông số kỹ thuật

Processor12th/13th/14th Generation Intel® Core™ LGA1700 Socket Processors (formerly · Alder Lake/Raptor Lake), TDP Max 125W
ChipsetIntel® Q670 Express Chipset
MemoryDDR5 4000MHz DIMM x 4, Up to 192GB · Non-ECC, Un-buffered Memory, Dual-Channel Memory Architecture
I/O ChipsetNCT6126D
EthernetRJ-45 GbE LAN x 1 (Intel® PHY I219-LM, supports Intel® AMT 12.0) · RJ-45 GbE LAN x 1 (Intel® I210-AT) · RJ-45 2.5GbE LAN x 2 (Intel® I226-LM, Optional)
AudioRealtek ALC897 6-Channel High Definition Audio CODEC
TPMTPM 2.0 onboard
Expansion SlotPCIe Gen 5 [x16] x 1 (8 Lanes/8 Lanes when dual-use PCIe [x16] slot) · PCIe Gen 3 [x4] x 1 (2 Lanes, Open Slot) · PCIe Gen 5 [x16] x 1 (8 Lanes) · PCIe Gen 4 [x4] x 1 (4 Lanes) · M.2 3042/3052/2242 B-Key x 1 (PCIe 3.0 [x1]/USB 3.2 Gen 1) + Micro SIM Slot x 1 · M.2 2230 E-Key x 1 (PCIe 3.0 [x1]/USB 2.0)
BIOS256Mbit Flash ROM, AMI BIOS
H/W MonitorTemperature Monitor on CPU/Chassis, Voltage Monitor on Vcore/5V/3.3V/12V, · Fan Monitor on CPU/Chassis
Watchdog Timer1~255 step by software program
Smart Fan ControlCPU Fan x 1 / Chassis Fan x 2 (the 3rd Chassis Fan is DC Fan)
Wake On LAN/ PXEYes (WOL / PXE)
Power StateS3, S4, S5
Graphics ChipsetIntel® Graphics Media Accelerator
Graphics Multi DisplayHDMI+VGA+DP+LVDS/eDP
VGAUp to 1920 x 1200 @60Hz (via IT6516B)
DVI—
HDMIHDMI 2.0 x 1, up to 4096 x 2160 @60/30 Hz, with Digital Audio
DisplayPortDP 1.4 x 1, up to 4096 x 2160 @24 Hz or 3840 x 2160 @60 Hz, with Digital Audio
LVDS18/24-bit Dual-Channel LVDS x 1, up to 1920 x 1080 @60 Hz
eDPeDP x 1, up to 3840 x 2160 @30 Hz
Backlight ControlYes
BatteryLithium battery
Power Requirement24-pin ATX connector x 1, 8-pin 12V ATX Power Connector x 1 · [Voltage/Current(A) requirement:+3.3V/1.4A;+5V/10.55A;+12V/13.89A;+5VS · B/0.24A]
Operating Temperature32°F ~ 140°F(0 ~ 60°C) (Operational humidity: 60°C @ 90% RH Non- · Condensing)
Storage Temperature-40°F ~ 185°F (-40°C ~ 85°C)
CertificationCE & FCC Class A
Form FactorMicro-ATX Form Factor, 9.6"x9.6" (244mmx244mm)
Weight1.76 lb (0.8 Kg)
MTBF (hours)267,950
USBUSB 3.2 Gen 2 x 4 (10Gbps) · USB Type-C x 1 (Optional, 20Gbps, 5V, 3A) · (All ports are bootable, can be deactivated per BIOS function; USB Power switchable feature)
Display I/OHDMI 2.0 x 1, VGA x 1, DP 1.4 x 1
Audio I/OAudio Jack x 3: Line-in, Mic-in, Line-out
LAN I/ORJ-45 LAN x 2 (Optional: RJ-45 x 4)
Serial PortDB-9 x 1 (Supports RS-232/422/485, 5V/12V/RI)
PS/2 Port—
Others—
StorageSATA III x 8, supports RAID 0, 1, 5, 10 · M.2 2242/2280 M-Key x 2 (PCIe Gen 4.0, 4 Lanes, supports RAID 0, 1, 5)
USBUSB 3.2 x 1 (2x5P 2.54mm Pitch Box Header, supports USB 3.2 Gen 1 x 2) · USB 2.0 Header x 1 (2x5P 2.54mm Pitch Box Header, supports USB 2.0 x 2) · USB 3.2 Gen 1 x 1 (Type-A, vertical) · (All Headers support USB Power switchable feature)

Mô tả Bo mạch công nghiệp AAEON MAX-Q670A

Bo mạch công nghiệp AAEON MAX-Q670A là model MAX-Q670A của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.

Mô tả của hãng: Micro-ATX with 12th/13th/14th Generation Intel® Core™ and Series 2 LGA1700 Socket Processors, TDP Max. 125W

Tính năng chính

  • 12th/13th/14th Generation Intel® Core™ and Series 2 (formerly Bartlett Lake) LGA1700 Socket Processors
  • DDR5 4000MHz U-DIMM x 4, up to 128GB
  • Four Independent Displays: HDMI 2.0 x1, DP x1, VGA x1, LVDS/eDP x1
  • GbE LAN x2 (Optional: Additional 2.5GbE LAN x 2, Intel® I226-LM)
  • M.2 2242/2280 M-Key x 2, M.2 3042/3052/2242 B-Key + Micro SIM Slot, M.2 2230 E-Key x 1
  • USB 3.2 Gen 2 x 4, USB 3.2 Gen 1 x 3, USB 2.0 x 2 (Optional: USB Type-C x 1)
  • SATA x 8
  • Switchable USB Power feature for USB device reset
  • Bootable feature in rear USB Port for enhanced security
  • Onboard TPM 2.0

Tính năng và thông số trích nguyên văn tài liệu kỹ thuật của AAEON — giữ tiếng Anh để tra chéo với datasheet không bị lệch.

Cần chọn CPU, RAM, ổ lưu trữ và nguồn theo ứng dụng thật? Gửi yêu cầu, kỹ thuật IPC247 đề xuất cấu hình trọn bộ và báo giá trong 2 giờ làm việc.
