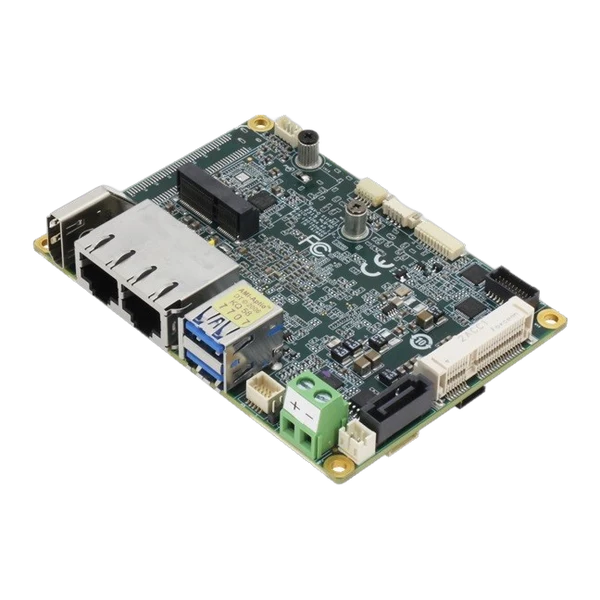

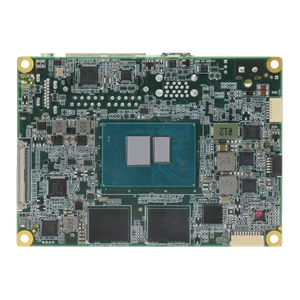

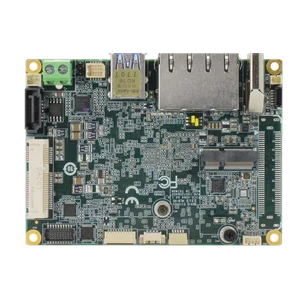

Bo mạch công nghiệp AAEON PICO-ADN4
Bo mạch công nghiệp AAEON PICO-ADN4 — Intel Atom® x7000E Series, N-series, Core™ i3-N305 Processor (formerly Alder Lake N). Báo giá theo cấu hình trong 2 giờ làm việc.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| Form Factor | PICO-ITX |
|---|---|
| CPU | Intel Atom® x7000E Series, Intel® Processor N-series, and Intel® Core™ i3 · Processor N-series Processors: · Intel® Processor N50 (2C/2T, 1.00 GHz, 6W) · Intel® Processor N97 (4C/4T, 2.00 GHz, 12W) · Intel® Core™ i3-N305 (8C/8T, 1.80 GHz, 15W) · Intel Atom® x7425E (4C/4T, 1.50 GHz, 12W) |
| Chipset | Integrated with Intel® SoC |
| Memory Type | Onboard LPDDR5, Single Channel (Max. 16GB) |
| BIOS | UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM 2.0 |
| RTC Battery | Lithium Battery 3V/240mAh |
| Dimension | 3.94" x 2.84" (100mm x 72mm) |
| Gross Weight | 0.18 lbs (0.08 kg) |
| OS support | Windows 10/11 (64 bit) · Ubuntu 22.04.2/Kernel 5.19 |
| Power Requirement | +12V |
| Power Supply Type | AT/ATX |
| Connector | 2-pin Phoenix Connector (Default) · Lockable DC Jack Connector (Optional) |
| Power Consumption | Intel® Core™ i3-N305, DDR5 32GB x1, 2.97A@ +12V (TYPICAL) · Intel® Core™ i3-N305, DDR5 32GB x1, 4.46A@ +12V (MAX) |
| Controller | Intel® UHD Graphics |
| LVDS/eDP | LVDS x 1 (18/24bit 2CH) 1920 x 1200 @60Hz · eDP 1.4 x 1, 3840 x 2160 @60Hz (Optional) |
| Display Interface | HDMI 1.4 x 1, 3840 x 2160 @30Hz · DDI (Via BIO, Optional) |
| Multiple Display | Up to 3 Simultaneous Displays |
| CODEC | Realtek ALC256 (Optional) |
| Audio Interface | Line-Out (Audio function not available for WiTAS SKU) |
| Speaker | — |
| Ethernet | Intel® I226 2.5GbE, RJ-45 x 1 · Realtek RTL8111H-CG, 1GbE, RJ-45 x 1 |
| USB | USB 3.2 Gen 2 x 2 |
| Serial Port | — |
| Video | HDMI 1.4 x 1 |
| USB | USB 2.0 x 2 |
| Serial Port | COM 1~2 (RS-232/422/485, supports 5V/12V/RI) |
| Video | LVDS/eDP x 1 (Default: LVDS) · Inverter x 1 (12V/2A) |
| SATA | SATA 6Gb/s x 1 · +5V SATA Power Connector x 1 |
| Audio | Line-out header x 1 (Optional, audio function not available for WiTAS SKU) |
| DIO/GPIO | GPIO 4-bit |
| SMBus/I2C | SMBus/I2C x 1 (Default: SMBus) |
| Fan | 4pins Smart Fan x1 |
| Front Panel | HDD LED, PWR LED, Power Button, Buzzer, Reset |
| Others | — |
| Mini PCI-E/mSATA | Full-Size mSATA/mPCIe x 1 (default: mSATA, select with BIOS) |
| M.2 | M.2 2230 E-Key x 1 (PCIe 3.0 [x1] + USB 2.0) |
| Others | BIO (Optional, need customized BIOS, USB2.0, SMBUS, DDI, LPC, PCIe [x1] x 1) |
Mô tả Bo mạch công nghiệp AAEON PICO-ADN4
Bo mạch công nghiệp AAEON PICO-ADN4 là model PICO-ADN4 của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.
Mô tả của hãng: Intel Atom® x7000E Series, N-series, Core™ i3-N305 Processor (formerly Alder Lake N)
Tính năng chính
- Onboard LPDDR5 4800, Single Channel (Max.16GB)
- HDMI1.4 x 1, eDP1.4/LVDS x 1
- Intel® i226v 2.5GbE, RJ-45 x 1
- REALTEK.RTL8111H-CG 1GbE, RJ-45 x 1
- Full-Size mSATA/mPCIe x 1, M.2 2230 E-key x1
- USB 3.2 Gen2 x 2, USB2.0 x 2, RS-232/422/485 x 2
- TPM2.0, SATA 6.0Gbps x 1, GPIO 4-bit, SMBUS/I2C x 1
- BIO support (Optional), Audio: Line out (Optional)
- DC 9-36V input (Optional, support by power adapter card)
Tính năng và thông số trích nguyên văn tài liệu kỹ thuật của AAEON — giữ tiếng Anh để tra chéo với datasheet không bị lệch.
