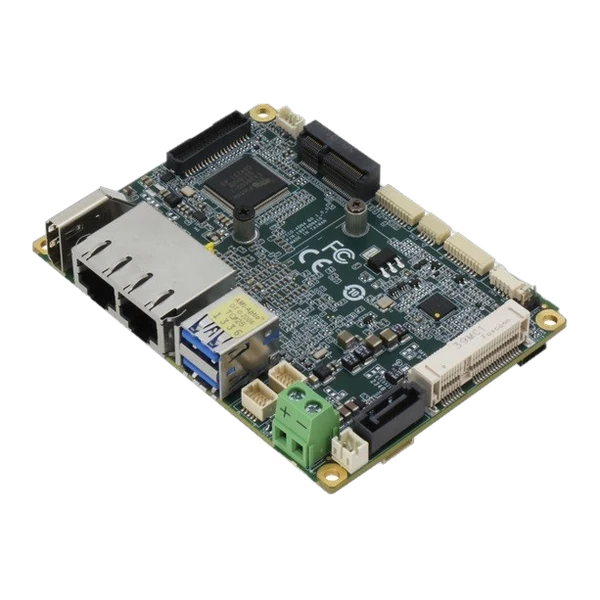

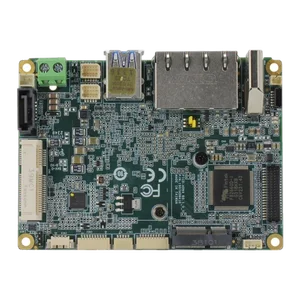

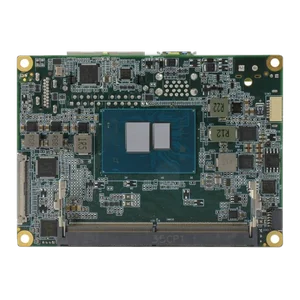

Bo mạch công nghiệp AAEON PICO-ASL4 REV.B
Bo mạch công nghiệp AAEON PICO-ASL4 REV.B — Pico-ITX Board with Intel Atom® x7000RE Series. Báo giá theo cấu hình trong 2 giờ làm việc.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| Form Factor | PICO-ITX |
|---|---|
| CPU | Intel Atom® x7000E Series · Atom® x7433RE(4C, 1.5GHz, 9W) · Atom® x7835RE(8C, 1.3GHz, 12W) |
| Chipset | Integrated with Intel® SoC |
| Memory Type | DDR5 4800, Single Channel SODIMM x 1, Max.16GB, Non-ECC |
| BIOS | UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM2.0 |
| RTC Battery | Lithium Battery 3V/240mAh |
| Dimension | 3.94" x 2.84" (100mm x 72mm) |
| Gross Weight | 0.18 lbs (0.08 kg) |
| OS support | Windows 10/11 (64 bit) · Ubuntu 22.04.2/Kernel 5.19 |
| Power Requirement | +12V (Optional: +9 ~ 36V, support by power adapter card) |
| Power Supply Type | AT/ATX |
| Connector | Phoenix 2-pin Connector (Default) · Lockable DC Jack Connector (Optional) |
| Power Consumption | Intel® x7835RE, DDR5 16GB x1, 3.06A@ +12V (TYPICAL) · Intel® x7835RE, DDR5 16GB x1, 4.21A@ +12V (MAX) |
| Controller | Intel® UHD Graphics for 12th Gen Intel® Processors |
| LVDS/eDP | LVDS x 1 (18/24bit 2CH) 1920 x 1200 @60Hz · eDP 1.4 x 1, 3840 x 2160 @60Hz (Optional) |
| Display Interface | HDMI 1.4 x 1, 3840 x 2160 @30Hz |
| Multiple Display | Up to 2 Simultaneous Displays |
| CODEC | Realtek ALC256 (Optional) |
| Audio Interface | Line-out (Optional, audio function not available for WiTAS SKU) |
| Speaker | — |
| Ethernet | Intel® i226 2.5GbE, RJ-45 x 1 · Realtek. RTL8111H-CG, 1GbE, RJ-45 x 1 |
| USB | USB 3.2 Gen2[x1] x 2 ports |
| Serial Port | — |
| Video | HDMI 1.4 x 1 |
| USB | USB 2.0 x 4 |
| Serial Port | COM1~2 (RS232/422/485, supports 5V/12V/RI ) · COM3~4 (RS232) |
| Video | LVDS/eDP x 1(Default: LVDS) · Inverter x 1 (12V/2A) |
| SATA | SATA 6.0Gbps x 1 · +5V SATA Power Connector x 1 |
| Audio | Line-out header x 1 (Optional, audio function not available for WiTAS SKU) |
| DIO/GPIO | GPIO 4-bit |
| SMBus/I2C | SMBus/ I2C x 1 (Default: SMBus) |
| Fan | 4pins Smart Fan x1 |
| Front Panel | HDD LED, PWR LED, Power Button, Buzzer, Reset |
| Others | — |
| Mini PCI-E/mSATA | Full-Sized mSATA/mPCIe x 1 (default: mSATA, select with BIOS) |
| M.2 | M.2 2230 E-Key x 1 |
| Others | — |
Mô tả Bo mạch công nghiệp AAEON PICO-ASL4 REV.B
Bo mạch công nghiệp AAEON PICO-ASL4 REV.B là model PICO-ASL4 REV.B của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.
Mô tả của hãng: Pico-ITX Board with Intel Atom® x7000RE Series
Tính năng chính
- Intel Atom® x7000RE series
- DDR5 4800 MHz, SODIMM x 1, Up to 16GB
- HDMI1.4 x 1, eDP1.4b/LVDS x 1
- Intel® i226v 2.5GbE, RJ-45 x 1 , REALTEK.RTL8111H 1GbE, RJ-45 x 1
- Full-Size mSATA/mPCIe x 1, M.2 2230 E-key x1
- USB 3.2 Gen2[x1] x 2 ports, USB2.0 x 4,
- RS-232/422/485 x 2, RS-232 x 2
- TPM2.0, SATA 6.0Gbps x 1, GPIO 4-bit, SMBUS/I2C x 1
- DC 9~36V input (Optional, support by power adapter card)
Tính năng và thông số trích nguyên văn tài liệu kỹ thuật của AAEON — giữ tiếng Anh để tra chéo với datasheet không bị lệch.
