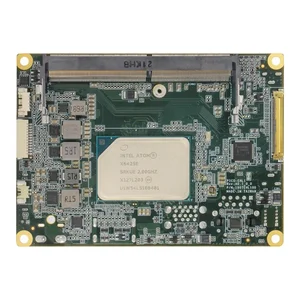

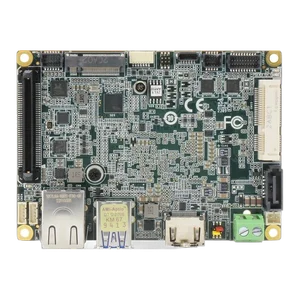

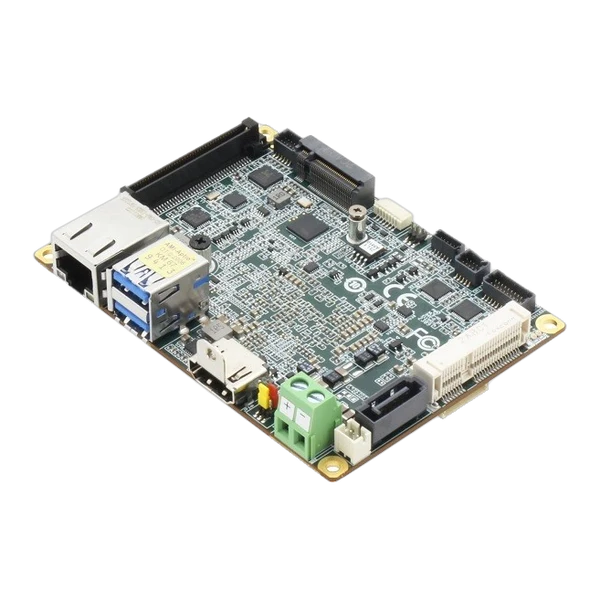

Bo mạch công nghiệp AAEON PICO-EHL1
Bo mạch công nghiệp AAEON PICO-EHL1 — Pico-ITX Board with Intel Atom® x6000E Series, and Intel® Pentium® and Celeron® N and J Series Processors. Báo giá theo cấu hình trong 2 giờ làm việc.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| Form Factor | PICO-ITX |
|---|---|
| CPU | Intel® Atom® x6000E series, Pentium®, and Celeron® N and J series · Processors: · J6412 (4C/4T, 2.00GHz, 10W) · N6210 (2C/2T, 1.20GHz, 6.5W) · x6425E (4C/4T, 2.0GHz, 12W) · x6211E (2C/2T, 1.3GHz, 6W) |
| Chipset | Integrated with Intel® SoC |
| Memory Type | DDR4 3200, SODIMM x 1, Non-ECC (Max.32GB) |
| BIOS | UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM 2.0 (Optional) |
| RTC Battery | Lithium Battery 3V/240mAh |
| Dimension | 3.94" x 2.84" (100mm x 72mm) |
| Gross Weight | 0.18 lbs (0.08 kg) |
| OS support | Windows® 10 (64-bit) · Ubuntu 20.04.5/Kernel 5.15 |
| Power Requirement | +12V |
| Power Supply Type | AT/ATX |
| Connector | Phoenix 2-pin Connector (Default) · Lockable DC Jack Connector (colay) |
| Power Consumption | Intel Atom® x6425E, DDR4 32GB, 2.67A@ +12V (Typical) · Intel Atom® x6425E, DDR4 32GB, 2.84A@ +12V (Max) |
| Controller | Intel® UHD Graphics for 10th Gen Intel® Processors |
| LVDS/eDP | LVDS x 1 (18/24bit 2CH) 1920 x 1200 @60Hz · eDP1.3 x 1, 3840 x 2160 @60Hz (Optional) |
| Display Interface | HDMI 1.4 x 1, 3480 x 2160 @30Hz |
| Multiple Display | Up to 2 Simultaneous Displays |
| CODEC | Realtek ALC269 (Optional) |
| Audio Interface | Line-In / Line-Out / Mic (Optional, audio function not available for WiTAS SKU) |
| Speaker | — |
| Ethernet | Realtek 8111H-CG 1GbE, RJ45 x 1 |
| USB | USB 3.2 Gen 2 x 2 |
| Serial Port | — |
| Video | HDMI 1.4 x 1 |
| USB | USB 2.0 x 2 |
| Serial Port | COM1~2 (RS232/422/485, support 5V/12V/RI) |
| Video | LVDS/eDP x 1 (Default: LVDS) |
| SATA | SATA 6.0 Gb/s x 1, · +5V SATA Power Connector x 1 |
| Audio | Audio Header x 1 (Optional, audio function not available for WiTAS SKU) |
| DIO/GPIO | GPIO 4-bit |
| SMBus/I2C | I2C/SMBus x1 (Default: SMBus) |
| Fan | 4pins Smart Fan x1 |
| Front Panel | HDD LED, PWR LED, Power Button, Buzzer, Reset |
| Others | — |
| Mini PCI-E/mSATA | Full-Size mSATA/mPCIe x 1 (Default: mSATA, select with BIOS) |
| M.2 | M.2 2242 B-key x 1 (PCIe [x2] as default, USB2.0 is optional) |
| Others | BIO x 1 (Optional, supports PCIe [x1] x 2, line out, DDI, GPIO, LPC, · SMBUS,USB.3.0/2.0) |
Mô tả Bo mạch công nghiệp AAEON PICO-EHL1
Bo mạch công nghiệp AAEON PICO-EHL1 là model PICO-EHL1 của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.
Mô tả của hãng: Pico-ITX Board with Intel Atom® x6000E Series, and Intel® Pentium® and Celeron® N and J Series Processors
Tính năng chính
- DDR4 3200MHz SODIMM x 1, up to 32GB
- eDP 1.3/LVDS x 1 (2CH 18/24-bit)
- HDMI 1.4b x 1
- Realtek RTL8111H-CG x 1
- Line-in/Line-out/MIC (Optional)
- TPM 2.0 (Optional)
- Full Size mPCIe/mSATA x 1
- M.2 2242 B-Key x 1
- USB 3.2 Gen 2 x 2, USB 2.0 x 2
- RS-232/422/485 x 2
Tính năng và thông số trích nguyên văn tài liệu kỹ thuật của AAEON — giữ tiếng Anh để tra chéo với datasheet không bị lệch.
