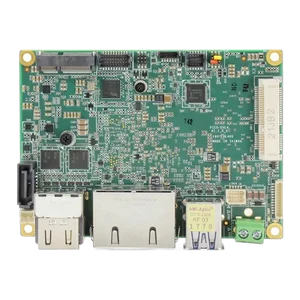

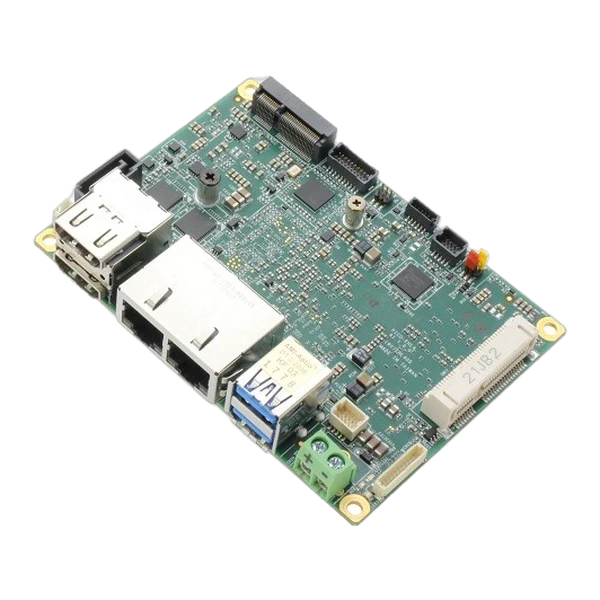

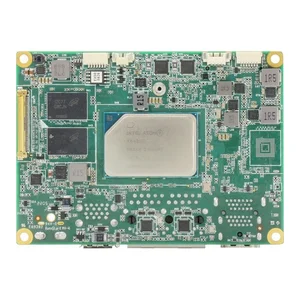

Bo mạch công nghiệp AAEON PICO-EHL4
Bo mạch công nghiệp AAEON PICO-EHL4 — Elkhart Lake | Pico-ITX Board with Intel Atom® x6000E Series, and Intel® Pentium® and Celeron® N and J Series Processors. Báo giá theo cấu hình trong 2 giờ làm việc.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| Form Factor | PICO-ITX |
|---|---|
| CPU | Intel® Atom® x6000E series, Pentium®, and Celeron® N and J series · Processors: · J6412 (4C/4T, 2.00GHz, 10W) · N6210 (2C/2T, 1.20GHz, 6.5W) · x6425E (4C/4T, 2.0GHz, 12W) · x6211E (2C/2T, 1.3GHz, 6W) |
| Chipset | Integrated with Intel® SoC |
| Memory Type | Onboard LPDDR4x 3200, Single Channel, Non-ECC (Max.16GB) |
| BIOS | UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | Intel® PTT (Integrated TPM) |
| RTC Battery | Lithium Battery 3V/240mAh |
| Dimension | 3.94" x 2.84" (100mm x 72mm) |
| Gross Weight | 0.18 lbs (0.08 kg) |
| OS support | Windows 10 (64 bit) · Ubuntu 20.04.4/Kernel 5.13.0-30-generic |
| Power Requirement | +12V |
| Power Supply Type | AT/ATX |
| Connector | Phoenix 2-pin Connector (Default) · Lockable DC Jack Connector (colay) |
| Power Consumption | Intel® Atom™ x6425E, LPDDR4x onboard 16GB, 2.48A@ +12V(TYPICAL) · Intel® Atom™ x6425E, LPDDR4x onboard 16GB, 2.62A@ +12V(MAX) |
| Controller | Intel® UHD Graphics for 10th Gen Intel® Processors |
| LVDS/eDP | LVDS x 1 (18/24bit 2CH) 1920 x 1200 @60Hz · eDP1.3 x 1, 3840 x 2160 @60Hz (Optional) |
| Display Interface | HDMI 2.0 x 2, 3840 x 2160 @60Hz |
| Multiple Display | Up to 3 Simultaneous Displays |
| CODEC | — |
| Audio Interface | — |
| Speaker | — |
| Ethernet | Realtek 8111 1GbE, RJ45 x 2 |
| USB | USB 3.2 Gen 2 x 2 |
| Serial Port | — |
| Video | HDMI 2.0 x 2 |
| USB | USB 2.0 x 2 |
| Serial Port | COM1~2 (RS232/422/485, support 5V/12V/RI) |
| Video | LVDS/eDP x 1(Default: LVDS) |
| SATA | SATA 6.0 Gb/s x 1, · +5V SATA Power Connector x 1 · eMMC5.1 32GB (Optional to 16/64/128GB) |
| Audio | — |
| DIO/GPIO | GPIO 4-bit |
| SMBus/I2C | I2C/SMBus x1 (Default: SMBus) |
| Fan | 4pins Smart Fan x1 |
| Front Panel | HDD LED, PWR LED, Power Button, Buzzer, Reset |
| Others | — |
| Mini PCI-E/mSATA | Full size mPCIe/mSATA x 1 (SATA as default, PCIe selected by BIOS) |
| M.2 | M.2 2230 E-Key x 1 (PCIe 3.0 [x1] + USB2.0) |
| Others | CANBUS x 2 (Optional, N6210/J6412 not support, support up to 5Mbit/s) |
Mô tả Bo mạch công nghiệp AAEON PICO-EHL4
Bo mạch công nghiệp AAEON PICO-EHL4 là model PICO-EHL4 của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.
Mô tả của hãng: Elkhart Lake | Pico-ITX Board with Intel Atom® x6000E Series, and Intel® Pentium® and Celeron® N and J Series Processors
Tính năng chính
- Intel® Atom® x6000E series, Intel® Pentium®, and Celeron® N and J series processors (formerly Elkhart Lake)
- HDMI2.0b x 2 + LVDS/eDP1.3 x 1
- GbE x 2
- 2 x USB 3.2 Gen 2, 2 x USB2.0
- LPDDR4x onboard memory, In-Band ECC
- eMMC x 1, SATA x 1
- COM x 2 Full, CANBUS x 2(optional), mSATA x 1, M.2 E-Key 2230 x 1
