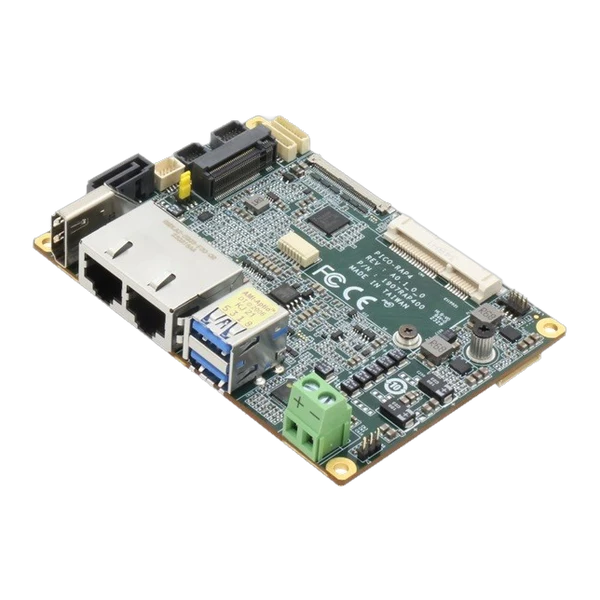

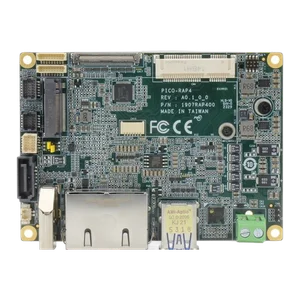

Bo mạch công nghiệp AAEON PICO-RAP4
Bo mạch công nghiệp AAEON PICO-RAP4 — Pico-ITX Board with 13th Gen Intel® Core™ i7/i5/i3 Processor. Báo giá theo cấu hình trong 2 giờ làm việc.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| Form Factor | PICO-ITX |
|---|---|
| CPU | 13th Generation Intel® Core™/U series Processors: · Intel® Core™ i7-1360P (4P+8E/16T, 2.20 GHz, 28W) · Intel® Core™ i7-1370PE (6P+8E/20T, 1.90 GHz, 28W) · Intel® Core™ i7-1370PRE (6P+8E/20T, 1.90 GHz, 28W) · Intel® Core™ i5-1340PE (4P+8E/16T, 1.80 GHz, 28W) · Intel® Core™ i3-1320PE (4P+4E/12T, 1.70 GHz, 28W) · Intel® Processor U300E (1P+4E/6T, 1.10 GHz, 15W) |
| Chipset | Integrated with Intel® SoC |
| Memory Type | DDR5 5200, SODIMM x 1, Non-ECC (Max. 32GB) |
| BIOS | UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM2.0 |
| RTC Battery | Lithium Battery 3V/240mAh |
| Dimension | 3.94" x 2.84" (100mm x 72mm) |
| Gross Weight | 0.18 lb (0.08 kg) |
| OS support | Windows 10/11 (64 bit) · Ubuntu 22.04.2 (eDP is verified on Ubuntu 23.10.1) |
| Power Requirement | 12V only |
| Power Supply Type | AT/ATX |
| Connector | Phoenix 2-pin Connector (Default) · Lockable DC Jack Connector (Optional) |
| Power Consumption | Intel® Core™ i7-1370PE, DDR5 32GB, 4.51A@ +12V (TYPICAL) · Intel® Core™ i7-1370PE, DDR5 32GB, 7.46A@ +12V (MAX) |
| Controller | Intel® UHD Graphics |
| LVDS/eDP | LVDS x 1 (18/24bit 2CH) 1920 x 1200 @60Hz · eDP 1.4 x 1, up to 3840 x 2160 (Optional) |
| Display Interface | HDMI 1.4 x 1, 3840 x 2160 @30Hz |
| Multiple Display | Up to 2 Simultaneous Displays |
| CODEC | Realtek ALC256 (Optional) |
| Audio Interface | Line-in/Line-out/Mic (Optional, Audio function not available for WiTAS SKU) |
| Speaker | — |
| Ethernet | Intel® Ethernet Controller I226, 2.5GbE RJ-45 x 1 · Intel® Ethernet Connection I219, 1GbE RJ-45 x 1 |
| USB | USB 3.2 Gen 2 x 2 |
| Serial Port | — |
| Video | HDMI 1.4 x 1 |
| USB | USB 2.0 x 2 |
| Serial Port | COM1~2 (RS232/422/485, supports 5V/12V/RI) |
| Video | LVDS/eDP x 1(Default: LVDS) · Inverter x 1 (12V/2A) |
| SATA | SATA 6Gb/s x 1 · +5V SATA Power Connector x 1 |
| Audio | Audio Header x 1 (Optional, Audio function not available for WiTAS SKU) |
| DIO/GPIO | GPIO 8-bit |
| SMBus/I2C | SMBus/ I2C x 1 (Default: SMBus) |
| Fan | 4-pin Smart Fan x 1 |
| Front Panel | HDD LED, PWR LED, Power Button, Buzzer, Reset |
| Mini PCI-E/mSATA | Half-size mSATA/mPCIe x 1 (default: mSATA, select with BIOS) |
| M.2 | M.2 2280 M-Key x 1 (PCIe 4.0 [x4]) |
| Others | MIPI-CSI via 61-Pin FPC Connector |
| Operating Temperature | 32°F ~ 140°F (0°C ~ 60°C) · WiTAS 2: -40°F ~ 185°F (-40°C ~ 85°C) |
Mô tả Bo mạch công nghiệp AAEON PICO-RAP4
Bo mạch công nghiệp AAEON PICO-RAP4 là model PICO-RAP4 của AAEON, do IPC247 phân phối chính hãng. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu của hãng và dựng cấu hình theo điều kiện lắp đặt thực tế trước khi báo giá.
Mô tả của hãng: Pico-ITX Board with 13th Gen Intel® Core™ i7/i5/i3 Processor
Tính năng chính
- 13th Gen Intel® Core™ i7/i5/i3 Processor SoC
- DDR5 SODIMM, Max. 32GB
- Intel® Ethernet Controller I226, 2.5GbE + Intel® Ethernet Connection I219, 1GbE
- HDMI 1.4 + eDP 1.4/LVDS, 18/24-bit Dual-Channel
- Half-size mPCIe/mSATA x 1, M.2 2280 M-Key x 1
- USB 3.2 Gen 2 x 2, USB 2.0 x 2, RS-232/422/485 x 2
- TPM 2.0, SATA 6Gb/s x 1, SMBus/I2C x 1, GPIO 8-bit
- MIPI-CSI 4-lane x 2
- Line-in/Line-out/Mic (Optional)
Tính năng và thông số trích nguyên văn tài liệu kỹ thuật của AAEON — giữ tiếng Anh để tra chéo với datasheet không bị lệch.
Cần chọn CPU, RAM, ổ lưu trữ và nguồn theo ứng dụng thật? Gửi yêu cầu, kỹ thuật IPC247 đề xuất cấu hình trọn bộ và báo giá trong 2 giờ làm việc.
