Bo mạch nhúng công nghiệp Advantech MIO-5251

Advantech MIO-5251: bo mạch nhúng 3.5 inch Intel Celeron J1900 / Atom E3800

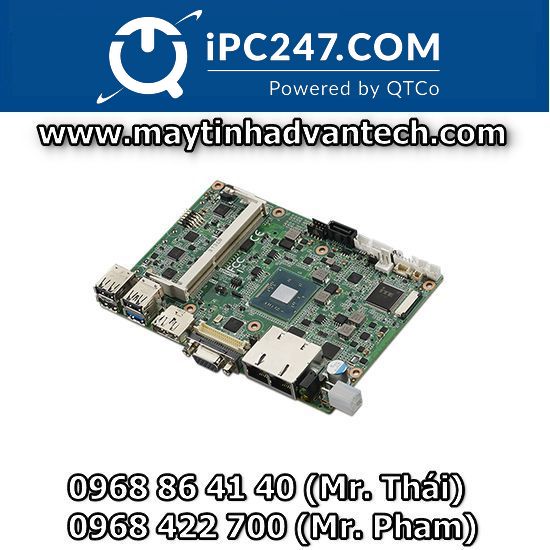

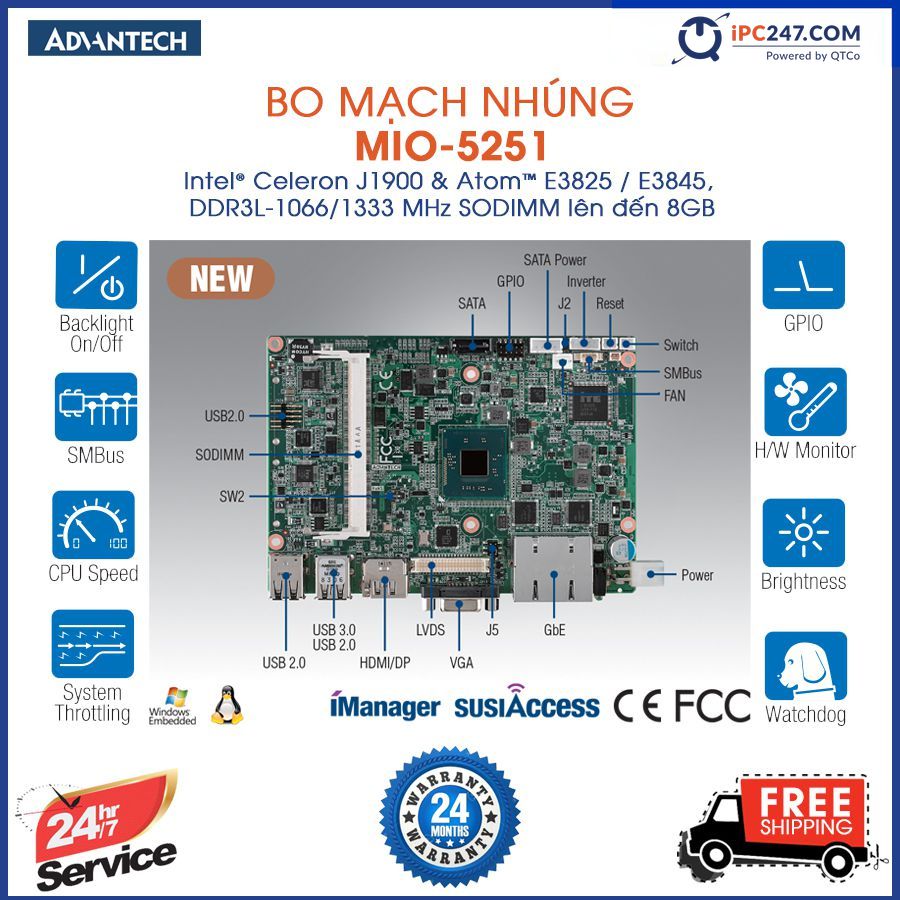

Advantech MIO-5251 là bo mạch đơn (SBC) kích thước 3.5 inch thuộc dòng MI/O Extension của Advantech, dùng vi xử lý Intel Celeron J1900 hoặc Intel Atom E3825/E3845 (nền tảng Bay Trail). Theo datasheet của hãng, MIO-5251 là bo MI/O-Compact có kích thước 146 x 102 mm, tương đương chuẩn 3.5 inch, hỗ trợ RAM DDR3L SODIMM tối đa 8 GB, ba ngõ hiển thị đồng thời hai màn hình, hai cổng Gigabit Ethernet Intel i210, bốn cổng COM và khe mở rộng MIOe riêng của Advantech.

Bo mạch được thiết kế để tích hợp vào thiết bị: máy tính nhúng không quạt, panel PC, kiosk, bộ điều khiển máy và hộp thu thập dữ liệu. Toàn bộ các phiên bản trong bảng đặt hàng của hãng đều tản nhiệt thụ động (fanless), công suất điển hình từ 4,68 W đến 7,44 W tùy CPU, chạy nguồn đơn 12 V DC. IPC247 cung cấp hàng chính hãng Advantech, tư vấn chọn mã đặt hàng theo ứng dụng và báo giá trong 2 giờ làm việc.

Điểm nổi bật của MIO-5251

• Ba lựa chọn CPU tiết kiệm điện: Celeron J1900 bốn nhân 2 GHz (burst 2,42 GHz), Atom E3845 bốn nhân 1,91 GHz và Atom E3825 hai nhân 1,33 GHz. Nhóm Atom E3800 là dòng nhúng của Intel, phù hợp thiết bị chạy liên tục.

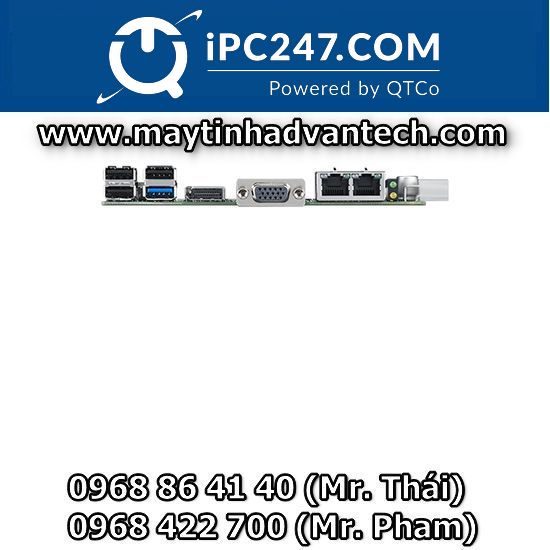

• Đồ họa Intel Gen7: giải mã phần cứng H.264, MPEG2, VC-1, MJPEG, VP8; xuất VGA tới 2560 x 1600, LVDS 48-bit tới 1920 x 1200 và HDMI 1.4a 1080p. eDP và DisplayPort được hỗ trợ theo yêu cầu.
• Hai cổng mạng Intel i210: tách riêng mạng điều khiển và mạng văn phòng/SCADA trên cùng một bo.
• Bốn cổng COM nội bộ: COM1/2 là RS-232, COM3/4 chọn RS-232/422/485 có tự điều khiển luồng, chống tĩnh điện ±15 kV (air gap) và ±8 kV (contact).

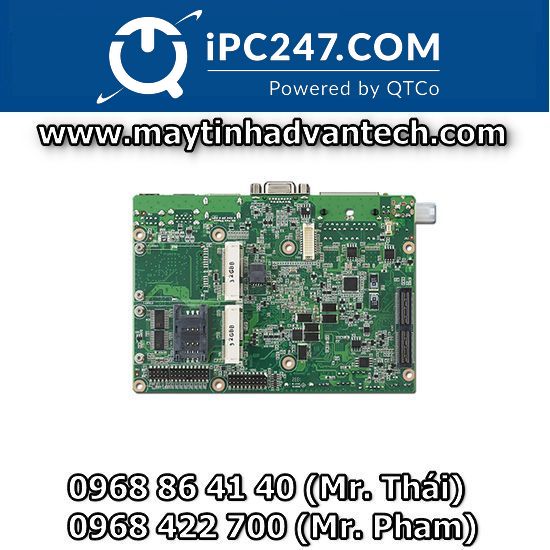

• Mở rộng linh hoạt: một khe Mini PCIe full-size có giá SIM cho modem 4G hoặc Wi-Fi, một khe mSATA full-size, một cổng SATA 3 Gb/s, GPIO 8-bit, SMBus/I2C và khe MIOe.
• Phiên bản nhiệt độ rộng: mã MIO-5251EW-S9A1E và MIO-5251JZ2-2GA1E hoạt động -40 ~ 85 °C.
• Phần mềm quản lý thiết bị: chip Advantech iManager (watchdog, giám sát phần cứng), thư viện SUSI API và nền tảng WISE-DeviceOn cho quản lý từ xa.

Thông số kỹ thuật MIO-5251

Các mã đặt hàng MIO-5251

• MIO-5251J-U0A1E: Celeron J1900, SODIMM, tản nhiệt thụ động, 0 ~ 60 °C.
• MIO-5251E-S3A1E: Atom E3825, SODIMM, tản nhiệt thụ động, 0 ~ 60 °C.
• MIO-5251EW-S9A1E: Atom E3845, SODIMM, tản nhiệt lớn, -40 ~ 85 °C.
• MIO-5251JZ-2GA1E: Celeron J1900, RAM 2 GB gắn sẵn trên bo, -20 ~ 80 °C.
• MIO-5251JZ2-2GA1E: Celeron J1900, RAM 2 GB gắn sẵn trên bo, -40 ~ 85 °C.

Hộp sản phẩm gồm bo MIO-5251, hướng dẫn khởi động, cáp SATA, cáp nguồn SATA, hai cáp COM hai cổng, cáp âm thanh, bộ jumper và tản nhiệt tương ứng với từng mã. Bộ nguồn 12 V 60 W, cáp chuyển DC khóa và cáp USB nội bộ là phụ kiện đặt thêm.

Ứng dụng phù hợp tại Việt Nam

• Máy tính nhúng điều khiển máy: nhà sản xuất máy đóng gói, máy in nhãn, máy CNC nhỏ gắn MIO-5251 vào tủ điện để chạy phần mềm HMI và giao tiếp PLC qua RS-485 hoặc Ethernet.
• Panel PC và màn hình vận hành: cổng LVDS 48-bit cấp trực tiếp cho tấm nền công nghiệp tới 1920 x 1200, kèm nguồn inverter 5/12 V, phù hợp các dự án tự đóng vỏ panel PC.
• Kiosk, máy bán hàng tự động, máy xếp hàng lấy số: kích thước 3.5 inch gọn, chạy không quạt, hai màn hình độc lập cho màn hình cảm ứng và màn quảng cáo.
• Giao thông và bãi đỗ xe: bản -40 ~ 85 °C cho tủ thiết bị ngoài trời, khe Mini PCIe có giá SIM để gắn modem 4G truyền dữ liệu về trung tâm.
• Thu thập dữ liệu, gateway IoT: bốn cổng COM đọc đồng hồ điện, cảm biến, cân điện tử; hai cổng LAN tách mạng hiện trường và mạng giám sát; WISE-DeviceOn hỗ trợ quản lý thiết bị từ xa.
• Thiết bị y tế và đo lường: công suất thấp, tản nhiệt thụ động giúp thiết bị chạy êm, ít bụi bám.

Chọn cấu hình và bo mạch tương đương

Khi chọn MIO-5251, Quý khách cân nhắc ba yếu tố: tải xử lý (J1900 mạnh nhất, E3825 tiết kiệm điện nhất), dải nhiệt độ lắp đặt (tủ trong nhà dùng bản 0 ~ 60 °C, tủ ngoài trời dùng bản EW hoặc JZ2) và nhu cầu RAM (bản JZ/JZ2 có sẵn 2 GB RAM gắn trên bo, các bản còn lại dùng khe SODIMM tới 8 GB). Nếu cần tải hiện đại hơn như phân tích hình ảnh hay chạy nhiều ứng dụng đồng thời, Quý khách có thể xem các bo 3.5 inch cùng dòng MI/O của Advantech:

• Advantech MIO-5350: bo 3.5 inch Intel Pentium N4200, Celeron N3350, Atom E3900, có MIOe.
• Advantech MIO-5152: bo 3.5 inch Intel Atom x6000E, Celeron N/J series.
• Advantech MIO-5272: bo 3.5 inch Intel Core thế hệ 6/7 dòng U cho tải nặng hơn.
• Advantech MIO-2263: bo Pico-ITX cùng nền J1900/E3825 khi cần kích thước nhỏ hơn.

Xem thêm toàn bộ bo mạch công nghiệp và máy tính công nghiệp Advantech trên IPC247. IPC247 xác nhận tình trạng hàng khi báo giá và cho mượn máy chạy thử theo thoả thuận từng dự án.

Câu hỏi thường gặp về MIO-5251

MIO-5251 dùng CPU gì?

Advantech MIO-5251 có ba lựa chọn CPU hàn trên bo: Intel Celeron J1900 (4 nhân, 2 GHz), Intel Atom E3845 (4 nhân, 1,91 GHz) và Intel Atom E3825 (2 nhân, 1,33 GHz). CPU được chọn theo mã đặt hàng, không thay thế sau khi mua.

Advantech MIO-5251 hỗ trợ bao nhiêu RAM?

Bo có một khe SODIMM DDR3L 204-pin, tối đa 8 GB. Các mã JZ và JZ2 có sẵn 2 GB RAM gắn trên bo.

MIO-5251 có chạy không quạt và chịu được nhiệt độ cao không?

Tất cả các mã đều tản nhiệt thụ động. Bản tiêu chuẩn hoạt động 0 ~ 60 °C, bản MIO-5251EW-S9A1E và MIO-5251JZ2-2GA1E hoạt động -40 ~ 85 °C với luồng gió 0,7 m/s.

MIO-5251 cài được hệ điều hành nào?

Advantech hỗ trợ Windows 10 IoT Enterprise 2021 LTSC, Windows Embedded 8 (64-bit), Linux Ubuntu và VxWorks. Theo ghi chú của hãng, mặc định BIOS khởi động chế độ Legacy.

Mua MIO-5251 ở đâu, báo giá thế nào?

IPC247 cung cấp hàng chính hãng Advantech MIO-5251 và các bo MI/O cùng dòng. Quý khách gửi mã đặt hàng hoặc mô tả ứng dụng qua trang liên hệ, IPC247 báo giá trong 2 giờ làm việc.
