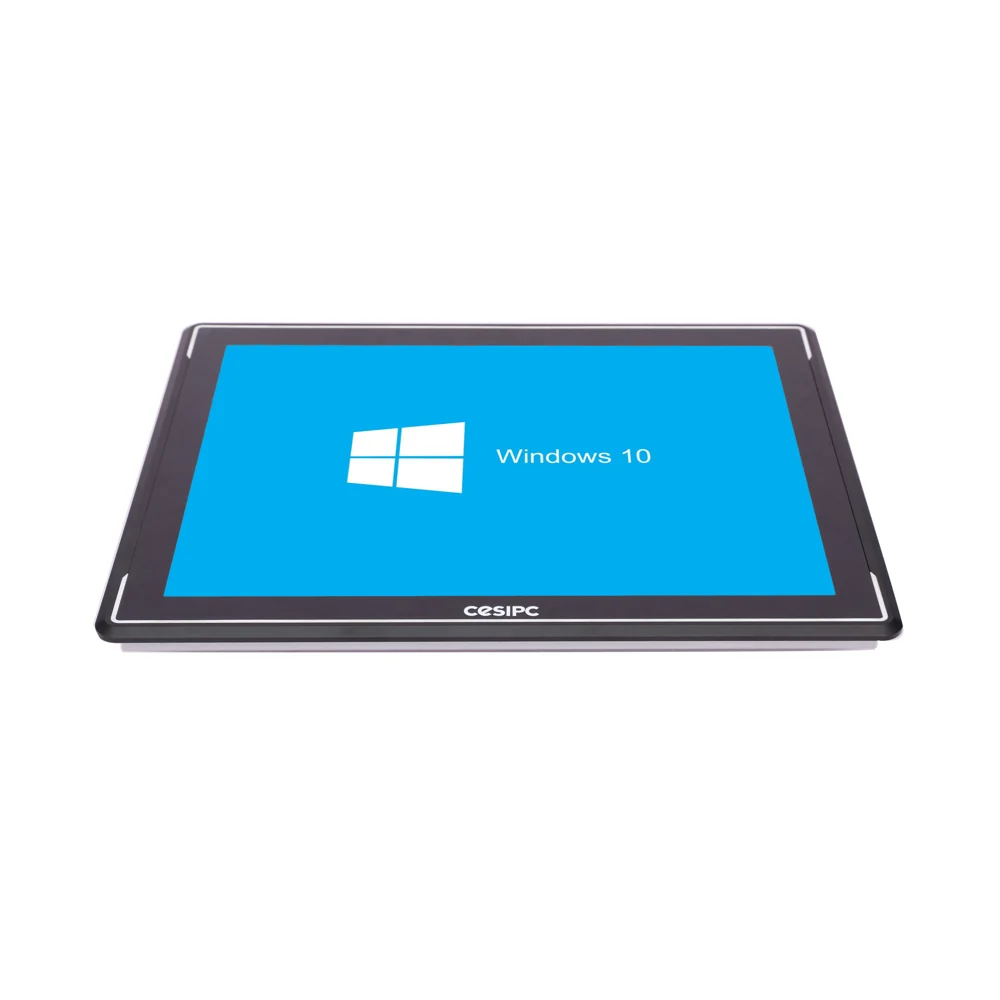

Màn hình công nghiệp CESIPC FPM-1502A

Tổng quan về CESIPC FPM-1502A

CESIPC FPM-1502A là màn hình công nghiệp 15 inch có cảm ứng điện dung, thuộc dòng màn hình công nghiệp FPM của CESIPC. Khác với Panel PC, FPM-1502A là màn hình thuần: thiết bị không có bo mạch máy tính bên trong mà nhận tín hiệu hình ảnh từ một máy tính công nghiệp, PLC có cổng xuất hình hoặc bộ điều khiển đặt trong tủ, qua cổng HDMI hoặc VGA; tín hiệu cảm ứng trả về máy tính qua cổng USB.

Theo datasheet của hãng, toàn bộ thân máy được tạo hình độc lập từ khung hợp kim nhôm cường độ cao, mặt trước đạt chuẩn IP65 chống nước và bụi, chịu dầu và nhiễu điện từ. Tấm nền 15 inch có độ phân giải 1024×768, độ sáng 300 nits, cổng nguồn dùng đầu nối kiểu hàng không (aviation connector) 2 chân, nguồn 12V với tùy chọn dải rộng 9–36V DC.

Dòng FPM của CESIPC trải từ 10 inch đến 23,6 inch với các tỉ lệ 4:3, 16:9 và 21:9. FPM-1502A là phiên bản 15 inch tỉ lệ 4:3, độ phân giải XGA, phù hợp để thay thế các màn hình điều khiển 15 inch truyền thống trên máy móc và tủ điện.

Điểm nổi bật

• Màn hình 15 inch 1024×768, 16,7 triệu màu, góc nhìn 160°/160°, thời gian đáp ứng 5 ms, tuổi thọ đèn nền điển hình 30.000 giờ.
• Cảm ứng điện dung, mặt phẳng: bề mặt phẳng dễ lau chùi, bộ điều khiển cảm ứng giao tiếp USB, không cần card chuyên dụng.
• Mặt trước IP65: chống bụi và nước bắn phía người vận hành, phù hợp khu vực sản xuất cần vệ sinh thường xuyên.
• Hai ngõ vào hình ảnh HDMI và VGA, tương thích cả máy tính công nghiệp đời mới lẫn thiết bị cũ chỉ có cổng VGA.
• Vỏ nhôm, lắp đặt linh hoạt: lắp âm tủ (panel mount) với lỗ khoét 337,3 × 261,2 mm hoặc treo VESA 75×75 mm và 100×100 mm.
• Nguồn 12V 2A, tùy chọn dải rộng 9–36V DC để lấy nguồn trực tiếp từ tủ điện 24V.
• Dải nhiệt độ hoạt động -10 đến 50°C, bảo quản -20 đến 70°C theo datasheet.

Thông số kỹ thuật

Bảng dưới đây lấy theo datasheet FPM-1502A (tiếng Anh) do CESIPC công bố. Tên thông số giữ tiếng Anh để Quý khách tiện đối chiếu với tài liệu gốc.

Ứng dụng phù hợp

• Nhà máy sản xuất: màn hình HMI gắn trên cửa tủ điện, nối với máy tính công nghiệp dạng hộp đặt bên trong tủ; khi cần nâng cấp máy tính chỉ thay bộ máy tính, màn hình và lỗ khoét giữ nguyên.
• Nhà máy thực phẩm, đồ uống, dược phẩm: mặt trước IP65 và bề mặt cảm ứng phẳng dễ vệ sinh tại khu vực đóng gói, chiết rót.
• Trạm điện, trạm bơm, xử lý nước: màn hình vận hành cho máy tính giám sát SCADA đặt trong tủ điều khiển; tùy chọn nguồn 9–36V DC thuận tiện khi tủ dùng nguồn 24V.
• Kho vận: màn hình tại trạm nhập liệu, trạm soạn hàng, nối với máy tính công nghiệp không quạt đặt gần băng tải.
• Máy móc thiết bị (OEM): nhà chế tạo máy dùng làm màn hình điều khiển cho máy đóng gói, máy in, máy kiểm tra, nơi tỉ lệ 4:3 giúp tái sử dụng giao diện HMI thiết kế sẵn.

Chọn cấu hình và thiết bị tương đương

Theo bảng đặt hàng của hãng, FPM-1502A có một phiên bản cảm ứng điện dung. Khi lựa chọn, Quý khách cần xác định cổng xuất hình của máy tính hoặc bộ điều khiển (HDMI hay VGA), khoảng cách cáp từ máy tính đến màn hình, điện áp nguồn trong tủ (12V hay 24V) và cách lắp đặt (âm tủ hay treo VESA).

Trường hợp cần kích thước khác hoặc có thêm chức năng đọc thẻ RFID, Quý khách có thể tham khảo các trang cùng dòng trên IPC247: Màn hình công nghiệp CESIPC FPM-1500 và Màn hình công nghiệp CESIPC FPM-1700. Nếu muốn gộp máy tính và màn hình vào một khối, Quý khách có thể cân nhắc Panel PC 15 inch cùng hãng.

Câu hỏi thường gặp

FPM-1502A có tích hợp máy tính bên trong không?

Không. FPM-1502A là màn hình công nghiệp, nhận tín hiệu hình ảnh qua HDMI hoặc VGA và gửi tín hiệu cảm ứng qua USB. Quý khách cần một máy tính hoặc bộ điều khiển có cổng xuất hình và cổng USB đi kèm.

Màn hình có dùng được nguồn 24V trong tủ điện không?

Nguồn tiêu chuẩn là 12V 2A qua bộ đổi nguồn kèm theo; hãng có tùy chọn dải rộng 9–36V DC. Nếu tủ dùng nguồn 24V DC, Quý khách cần đặt phiên bản nguồn dải rộng và IPC247 sẽ ghi rõ trên báo giá.

Kích thước lỗ khoét để lắp âm tủ là bao nhiêu?

Theo datasheet, lỗ khoét là 337,3 × 261,2 mm, kích thước tổng thể 358,3 × 282,2 × 44,3 mm, khối lượng 3,7 kg. Màn hình cũng có lỗ VESA 75×75 mm và 100×100 mm để treo tay đỡ hoặc giá tường.

Cảm ứng có cần cài trình điều khiển không?

Bộ điều khiển cảm ứng giao tiếp qua USB. Kỹ thuật IPC247 sẽ kiểm tra tương thích với hệ điều hành cụ thể của máy tính Quý khách khi tư vấn cấu hình.

Nguồn tham khảo

• Datasheet FPM-1502A (PDF) – CESIPC
• Trang màn hình công nghiệp 15 inch – CESIPC

Quý khách vui lòng gửi yêu cầu về kích thước tủ, cổng xuất hình của máy tính và điện áp nguồn sẵn có để kỹ thuật IPC247 đề xuất cấu hình phù hợp và báo giá trong 2 giờ làm việc.
