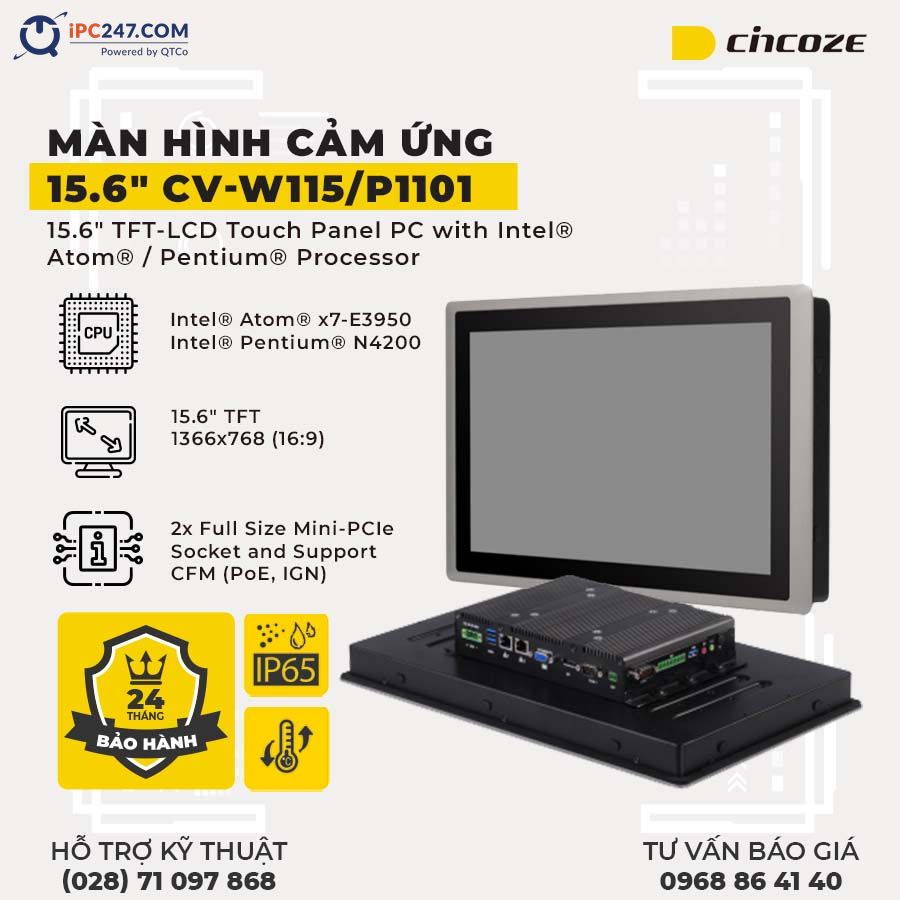

CV-W115/P1101 – Máy tính màn hình cảm ứng hỗ trợ công nghệ Hệ thống hiển thị chuyển đổi (CDS)
Overview
Thông qua các mô-đun CFM sẵn sàng sử dụng, người dùng có thể dễ dàng thêm chức năng cảm biến đánh lửa và Nguồn qua Ethernet (PoE) cho nhiều ứng dụng khác nhau. CV-W115/P1101 cũng hỗ trợ công nghệ Hệ thống Hiển thị Có thể Chuyển đổi (CDS). So với các máy tính bảng điều khiển độc lập thông thường, nó linh hoạt hơn và giảm đáng kể chi phí bảo trì.
Bên cạnh đó,CV-W115/P1101 được trang bị các biện pháp bảo vệ công nghiệp nghiêm ngặt, nhiệt độ hoạt động rộng, mặt trước chống bụi, chống nước theo tiêu chuẩn IP65 và đầu vào nguồn DC phạm vi rộng từ 9 đến 48VDC. CV-W115/P1101 thích hợp cho các môi trường khắc nghiệt và các ứng dụng công nghiệp quan trọng.
Đặc trưng
- Màn hình 10.4″ TFT-LCD SVGA với Màn hình cảm ứng 5 dây điện trở hoặc P-Cap
- Bộ xử lý Intel® Atom® / Pentium® tích hợp
- Ba lần hiển thị độc lập (thông qua đầu ra VGA và DisplayPort)
- I / O phong phú (2x GbE LAN, 4x USB 3.0, 4x COM, 8x DIO cô lập)
- 2x Mini-PCIe kích thước đầy đủ, 1x 2,5 ”SATA Drive Bay, 1x mSATA Socket
- Được thiết kế với Khung phía trước bằng nhôm đúc
- Bảo vệ mặt trước IP65 phẳng đích thực
- Hỗ trợ Công nghệ CDS, Cảm biến đánh lửa và Cấp nguồn qua Ethernet
- Hỗ trợ gắn bảng điều khiển / VESA / giá đỡ
Specifications
| Model Series | CV-W115/P1101 | ||
| Model Name | CV-W115R/P1101 | CV-W115C/P1101 | |
| Display | LCD Size | 15.6″ (16:9) | |
| Max. Resolution | 1366 x 768 | ||
| Brightness (cd/m2) | 400 | ||
| Contrast Ratio | 500 : 1 | ||
| LCD Color | 16.2M | ||
| Pixel Pitch (mm) | 0.252 (H) x 0.252 (V) | ||
| Viewing Angle (H-V) | 170 / 160 | ||
| Backlight MTBF | 50000 hrs (LED Backlight) | ||
| Touch | Resistive 5-wire | V | – |
| Projected Capacitive | – | V | |
| System | Processor | • Onboard Intel® Atom® x7-E3950 Quad Core Processor, up to 2.00 GHz • Onboard Intel® Pentium® N4200 Quad Core Processor, up to 2.50 GHz |
|
| Memory | • 1x DDR3L 1333/1600/1866 MHz 204-Pin SO-DIMM Socket • Supports up to 8GB (un-buffered and non-ECC) |
||
| Graphics | • Integrated Intel® HD Graphics 505 • Supports Triple Independent Display (1x CDS, 1x VGA, 1x DisplayPort) |
||
| Audio | Realtek ALC888-GR | ||
| I/O Interface | VGA | 1x VGA (1920 x 1200 @60Hz) | |
| DP | 1x DisplayPort (4K x 2K @60Hz) | ||
| LAN | 2x GbE LAN (Supports WoL, Teaming, Jumbo Frame & PXE), RJ45 – GbE1: Intel® I210AT – GbE2: Intel® I210AT |
||
| Serial Port | 4x RS-232/422/485, DB9 with Auto Flow Control (Supports 5V/12V), DB9 | ||
| USB | 4x USB 3.0 (Type-A) | ||
| Isolated DIO | 8x Isolated DIO (4x DI/4x DO), 10-Pin Terminal Block | ||
| Line-Out | 1x Phone Jack 3.5mm | ||
| Mic-In | 1x Phone Jack 3.5mm | ||
| Power Button | 1x ATX Power On/Off Button | ||
| Reset Button | 1x Rest Button | ||
| AT/ATX Switch | 1x AT/ATX Mode Switch | ||
| Clear CMOS Switch | 1x Clear CMOS Switch | ||
| Remote Power On/Off Connector | 1x Remote Power On/Off Connector, 2-pin Terminal Block | ||
| Storage | SSD/HDD | 1x 2.5” HDD/SSD Drive Bay (SATA 3.0) | |
| mSATA | 1x mSATA Socket (SATA 3.0, Shared by Mini-PCIe Socket) | ||
| Expansion | PCI / PCIe | – | |
| CFM (Control Function Module) Interface | – Optional CFM IGN Module for Power Ignition Function – Optional CFM PoE Module for Power over Ethernet Function |
||
| CDS (Convertible Display System) Technology | 1x CDS Interface for Convertible Display Module | ||
| Mini PCI Express | 2x Full-size Mini-PCIe Sockets | ||
| SIM Socket | 1x SIM Socket | ||
| Antenna Holes | 4x Antenna Holes | ||
| Other Function | Instant Reboot | Support 0.2sec | |
| Super Cap | SuperCap Integrated for CMOS Battery-free Operation | ||
| OSD Function | LCD On/Off, Brightness Up, Brightness Down | ||
| Internal Speaker | AMP 2W + 2W | ||
| Watchdog Timer | Software Programmable Supports 1~255 sec. System Reset | ||
| Power Requirement | Power Type | AT/ATX | |
| Power Input Voltage | 9~48VDC | ||
| Connector | 3-pin Terminal Block | ||
| Power Adaptor | Optional AC/DC Adapter ．AC/DC 12V/5A, 60W ．AC/DC 24V/5A, 120W (Optional) |
||
| Physical | Dimension (WxHxD) | 420 x 254 x 79.35 mm | |
| Weight Information | 5.74 kg | ||
| Front Panel Construction | Flat Rugged Aluminum Die-casting Bezel | ||
| Mounting | Panel / VESA / *Rack Mounting (*with optional mounting kit) | ||
| Fanless Design | Yes | ||
| Protection | Reverse Power Input Protection | V | |
| Over Voltage Protection | 58V | ||
| Over Current Protection | 15A | ||
| ESD Protection | +/-15kV(Air), +/-8kV(Contact) | ||
| Surge Protection | 3.84 kV (impedance 12 ohm 1.2/50us waveform) | ||
| Operating System | Windows | Windows® 10 | |
| Linux | Support by project | ||
| Environment | Operating Temperature | Operating Temperature: 0°C to 60°C (with extended temperature peripherals; Ambient with air flow) |
|
| Storage Temperature | -20°C to 60°C | ||
| Relative Humidity | 80% RH @ 50°C (Non-Condensing) | ||
| Shock | Operating, 15 Grms, Half-sine 11 ms Duration (w/ SSD, according to IEC60068-2-27) |
||
| Vibration | Operating, 1.5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64) |
||
| IP Level | IP 65 Compliant Front Panel | ||
| EMC | CE/ FCC Class A | ||
Chính sách bán hàng
- Bảo hành 24 tháng
- Miễn phí vận chuyển toàn quốc
- Miễn phí dịch vụ lắp đặt, tư vấn sử dụng tại Tp. Hồ Chí Minh
- Miễn phí dịch vụ bảo trì on-site trong vòng 1 năm tại Tp. Hồ Chí Minh (không bao gồm các huyện ngoại thành). Phản hồi trong vòng 24 tiếng kể từ khi nhận được thông báo.
- Dịch vụ lắp đặt, bảo trì on-site tại các tỉnh thành khác vui lòng liên hệ để được báo giá.

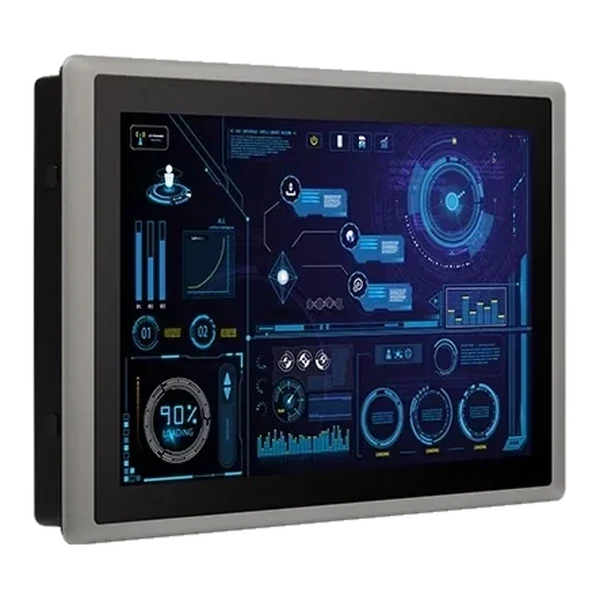

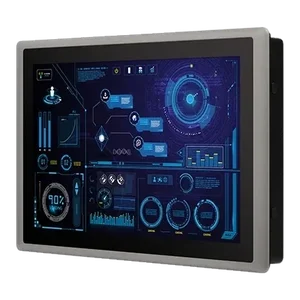

Máy tính công nghiệp màn hình cảm ứng CV-W115 / P1101
