Advantech Máy tính công nghiệp màn hình cảm ứng TPC-2140WP
- 21.5" Full HD TFT LCD Touch Panel Computer with AMD Dual-core processor
- Hoạt động liên tục 24/7
- Bảo hành chính hãng theo từng dòng máy, thời hạn ghi rõ trên báo giá
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Mô tả Máy tính công nghiệp màn hình cảm ứng TPC-2140WP

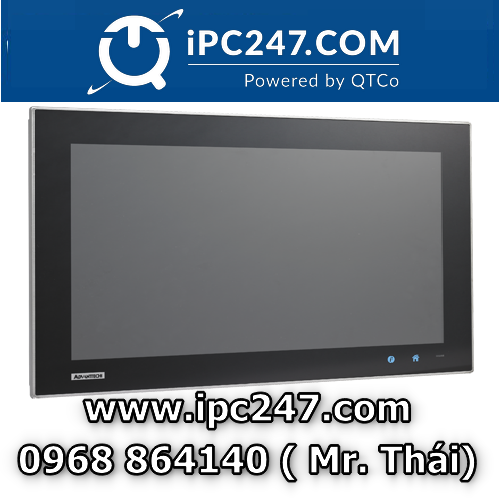

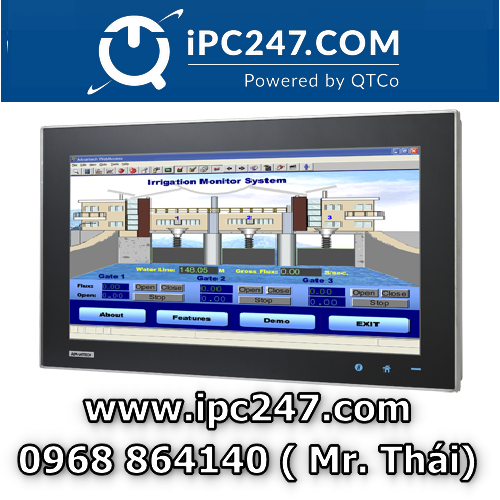

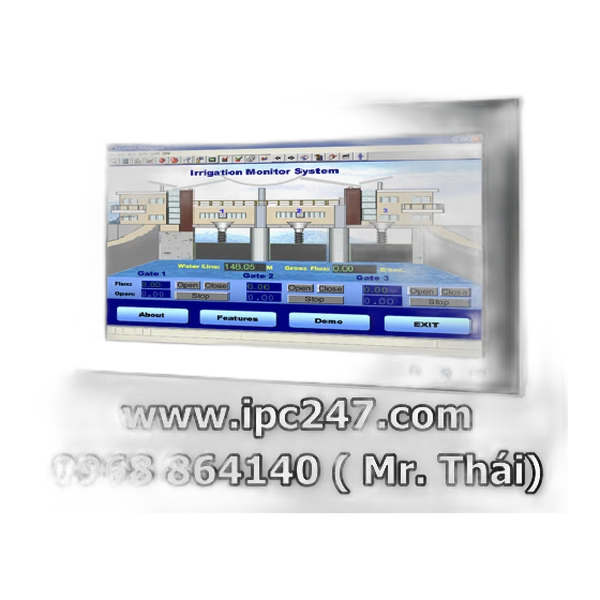

TPC-2140WP – máy tính công nghiệp màn hình cảm ứng 21.5 inch Full HD của Advantech

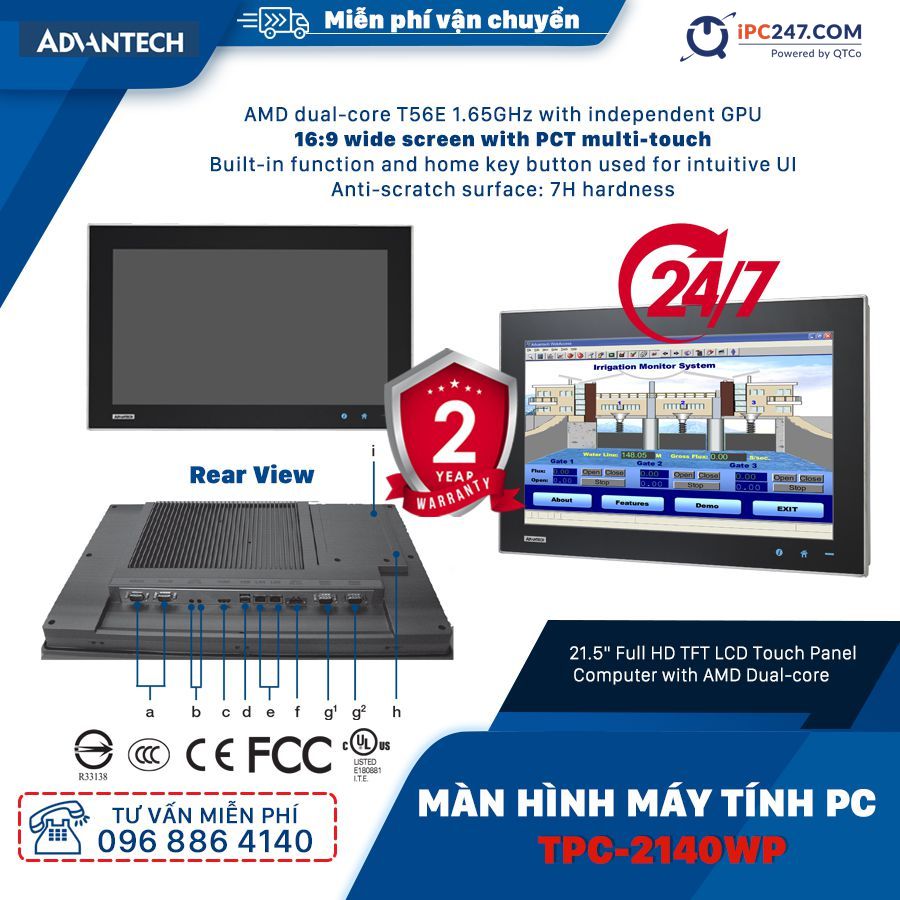

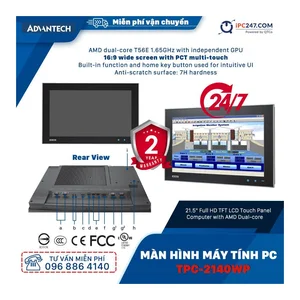

TPC-2140WP là máy tính công nghiệp màn hình cảm ứng (Touch Panel Computer) cỡ 21.5 inch thuộc họ TPC-xx40WP của Advantech. Máy gộp bo mạch xử lý, màn hình TFT LED LCD Full HD 1920 x 1080 tỉ lệ 16:9 và tấm cảm ứng điện dung chiếu (PCAP) đa điểm vào một khối, lắp âm tủ điện hoặc âm bàn điều khiển. Bộ xử lý là AMD G-series T56E hai nhân 1,65 GHz có nhân đồ hoạ riêng, đi cùng chipset AMD A50M FCH và 4 GB DDR3 SO-DIMM.
Khác với một màn hình cảm ứng công nghiệp thông thường chỉ hiển thị tín hiệu từ máy tính bên ngoài, TPC-2140WP là một máy tính hoàn chỉnh: chạy hệ điều hành Windows Embedded, cài phần mềm HMI/SCADA và nối trực tiếp với PLC, biến tần, đầu cân qua cổng nối tiếp hoặc Ethernet. Mặt trước phẳng hoàn toàn đạt IP66, bề mặt chống xước độ cứng 7H, viền trước bằng hợp kim magiê đúc và tản nhiệt hoàn toàn thụ động, không dùng quạt. Thiết kế của máy đoạt giải iF product design award năm 2013.
Mã đặt hàng trong datasheet chính thức của Advantech (cập nhật 27/06/2018) là TPC-2140WP-T3AE – 21.5" full-HD Multi-Touch Panel PC, AMD T56E, 4GB. IPC247 cung cấp hàng chính hãng Advantech và xác nhận tình trạng hàng khi báo giá.
Điểm nổi bật của TPC-2140WP
- Màn hình 21.5 inch Full HD, góc nhìn rộng: độ phân giải 1920 x 1080, hiển thị 16,7M màu, độ sáng 300 cd/m², góc nhìn 178/178 độ, tuổi thọ đèn nền 50.000 giờ – đủ chỗ hiển thị sơ đồ dây chuyền, xu hướng và cảnh báo trên cùng một màn hình.
- Cảm ứng điện dung đa điểm: cảm ứng PCAP độ phân giải 4096 x 4096, độ truyền sáng 88%, hỗ trợ thao tác vuốt, phóng to như máy tính bảng.
- Mặt trước IP66, chống xước 7H: chịu bụi và tia nước khi lắp âm tủ, dễ lau chùi ở khu vực sản xuất.
- Không quạt: tản nhiệt thụ động giúp hạn chế hút bụi vào trong máy và bớt một bộ phận chuyển động cần bảo dưỡng.
- Phím chức năng và phím Home tích hợp: thao tác nhanh với giao diện vận hành; đèn LED mặt trước hiển thị trạng thái hoạt động.
- Bảo trì thuận tiện: nắp bên mở ra là tiếp cận được khe CFast, ổ 2.5" SATA và khe Mini PCIe.
- Cổng kết nối cho tủ điều khiển: 3 cổng RS-232, 1 cổng RS-422/485, 2 LAN Gigabit, 2 USB 2.0, 1 HDMI cho màn hình phụ, âm thanh mic in/line out dùng cho còi báo động.
- Nguồn DC dải rộng 18 ~ 32 VDC: lấy trực tiếp từ nguồn 24 VDC trong tủ điện, công suất điển hình 35 W.

Thông số chính TPC-2140WP
Bảng thông số dưới đây đã được IPC247 đối chiếu với datasheet chính thức TPC-2140WP của Advantech (cập nhật 27/06/2018), mã đặt hàng TPC-2140WP-T3AE.
| Part Number | TPC-2140WP-T3AE |
| System Hardware | |
|---|---|
| CPU | AMD G-series T56E 1.65GHz (dual-core) |
| Chipset | AMD A50M FCH |
| Memory | 4 GB SODIMM DDR3 SDRAM |
| Storage | 1 x CFast; 1 x 2.5" SATA SSD (optional) |
| LAN | 2 x 10/100/1000BASE-T |
| Expansion Slots | 1 x Full-size mini PCIe |
| I/O | 3 x RS-232, 1 x RS-422/485, 2 x USB 2.0 (Host), 1 x HDMI, 1 x Audio mic in, 1 x line out |
| General | |
| BIOS | AMI 32Mbit |
| Watchdog Timer | 1 ~ 255 sec (system) |
| Power Input | 18 ~ 32 VDC |
| Power Consumption | 35 W (typical) |
| Cooling System | Fanless design |
| OS Support | Microsoft® Win8/WES7P/XP/WES2009 |
| Certifications | BSMI, CCC, CE, FCC Class A, UL |
| Mounting | Panel Mount |
| Enclosure | Front panel: Die cast magnesium alloy; Rear cover: PC/ABS resin |
| Dimensions (W x H x D) | 558.4 x 349.8 x 56.7 mm (21.98" x 13.77" x 2.23") |
| Panel Cutout | 550.3 x 341.8 mm (21.67" x 13.46") |
| Weight (Net) | 8.5 kg (18.74 lb) |
| LCD Display | |
| Display Type | Full HD TFT LED LCD |
| Size | 21.5" |
| Max. Resolution | 1920 x 1080 |
| Max. Colors | 16.7 M |
| Luminance (cd/m2) | 300 |
| Viewing Angle (H/V°) | 178/178 |
| Backlight Life | 50,000 hrs |
| Touchscreen | |
| Type | Projected capacitive |
| Resolution | 4096 x 4096 dot |
| Light Transmission | 88% |
| Environment | |
| Operating Temperature | 0 ~ 55°C (32 ~ 131°F) |
| Storage Temperature | -20 ~ 60°C (-4 ~ 140°F) |
| Humidity | 10 ~ 95% RH @ 40°C, non-condensing (tested for 48 hr) |
| Vibration Protection | With HDD: 1 Grms (5 ~ 500 Hz) (Operating, random vibration) |
| Ingress Protection | Front panel: IP66 |
Ứng dụng phù hợp tại Việt Nam
- HMI/SCADA cho dây chuyền lớn: màn hình 21.5 inch Full HD hiển thị đủ sơ đồ công nghệ, nhiều trang trend và bảng cảnh báo cùng lúc – phù hợp phòng điều khiển trung tâm của nhà máy xi măng, thép, giấy, hoá chất.
- Thực phẩm, đồ uống, thuỷ sản: mặt trước phẳng IP66 dễ vệ sinh, máy không quạt hạn chế hút hơi ẩm và bụi vào bên trong.
- Xử lý nước và nước thải: kết nối PLC qua RS-485 hoặc Ethernet, hiển thị trạng thái bơm, van, bể chứa trên sơ đồ trực quan cho trạm cấp nước và khu công nghiệp.
- Trạm MES, theo dõi sản xuất: công nhân xác nhận công đoạn, xem hướng dẫn công việc và bản vẽ trên màn hình lớn, dữ liệu gửi về máy chủ qua hai cổng LAN Gigabit.
- Điện tử, dệt may, đóng gói: làm màn hình vận hành tại máy, xuất thêm hình ảnh qua cổng HDMI ra màn hình phụ cho tổ trưởng theo dõi.
Dải nhiệt độ làm việc của TPC-2140WP là 0 ~ 55 °C, phù hợp tủ điện trong nhà xưởng và phòng điều khiển. Máy dùng nguồn 18 ~ 32 VDC; nơi không có sẵn nguồn 24 VDC, Advantech có phụ kiện nguồn PWR-247-CE (60 W, 24 VDC/2,5 A).
Chọn cấu hình và máy tương đương
Khi báo giá TPC-2140WP, IPC247 cần Quý khách cho biết: dung lượng thẻ CFast hoặc có lắp thêm ổ 2.5" SATA SSD không, có dùng khe Mini PCIe cho module mở rộng không, hệ điều hành (Windows Embedded Standard 7 – WES7P – theo image TPC-xx40WP của hãng, hoặc phiên bản khác trong danh sách hãng hỗ trợ), nguồn cấp từ tủ 24 VDC hay cần adapter PWR-247-CE, và phần mềm HMI/SCADA đang dùng.
Advantech có các gói phần mềm đi kèm cho TPC-2140WP-T3AE: WA-HT2140W-G15H1AE (WebAccess/HMI Runtime 1500 tags, thẻ CFast 32 GB, WES7P) và WA-ST2140W-G15H4AE (WebAccess/SCADA Runtime 1500 tags, ổ HDD 1 TB, WES7P). Theo Advantech, WebAccess/HMI hỗ trợ hơn 350 giao thức truyền thông PLC.
Cần màn hình nhỏ hơn trong cùng họ TPC-xx40WP, Quý khách xem TPC-1840WP (18.5 inch WXGA, AMD T56E). Cần máy tính công nghiệp màn hình cảm ứng cỡ 15.6 inch cho trạm vận hành gọn hơn, Quý khách tham khảo TPC-1551WP. Kỹ thuật IPC247 đối chiếu cấu hình theo tài liệu hãng trước khi báo giá; báo giá trong 2 giờ làm việc.
Câu hỏi thường gặp về TPC-2140WP
TPC-2140WP là màn hình cảm ứng công nghiệp hay máy tính công nghiệp?
TPC-2140WP là máy tính công nghiệp màn hình cảm ứng (Touch Panel Computer): bên trong có sẵn CPU AMD T56E, 4 GB RAM, khe CFast và cổng giao tiếp, nên chạy được phần mềm HMI/SCADA mà không cần máy tính rời. Một màn hình cảm ứng công nghiệp thông thường chỉ hiển thị và nhận thao tác cho máy tính bên ngoài.
TPC-2140WP màn hình bao nhiêu inch, cảm ứng loại gì?
Màn hình 21.5 inch TFT LED LCD Full HD 1920 x 1080, tỉ lệ 16:9, độ sáng 300 cd/m². Cảm ứng điện dung chiếu (projected capacitive) đa điểm, độ truyền sáng 88%.
Lắp âm tủ TPC-2140WP cần khoét lỗ bao nhiêu?
Kích thước lỗ khoét âm tủ là 550,3 x 341,8 mm; kích thước ngoài của máy là 558,4 x 349,8 x 56,7 mm, nặng 8,5 kg. Mặt trước đạt IP66 khi lắp âm tủ.
TPC-2140WP chạy hệ điều hành gì?
Theo datasheet Advantech, máy hỗ trợ Microsoft Windows 8, Windows Embedded Standard 7 (WES7P), Windows XP và WES2009. Hãng có image dựng sẵn TPC-xx40WP WS7P x86 MUI.
TPC-2140WP dùng nguồn bao nhiêu volt?
Nguồn vào 18 ~ 32 VDC, công suất điển hình 35 W, nên cấp trực tiếp từ nguồn 24 VDC trong tủ điện được. Máy có watchdog timer 1 ~ 255 giây để tự khởi động lại khi hệ thống treo.
