Máy tính công nghiệp có tay gắn và bo mạch chủ 3½ inch
Dòng máy tính bảng điều khiển CP72xx “tiết kiệm” được thiết kế để lắp đặt cánh tay. Bảng điều khiển tạo thành mặt trước của PC Bảng điều khiển IP 65. Kích thước hiển thị và bàn phím phù hợp do đó có sẵn cho mọi ứng dụng. Máy tính công nghiệp CP72xx là nền tảng mạnh mẽ trong xây dựng máy móc và nhà máy, chẳng hạn như sử dụng phần mềm tự động hóa TwinCAT trong Windows 7 Professional, Windows 7 Ultimate hoặc Windows Embedded Standard 7.

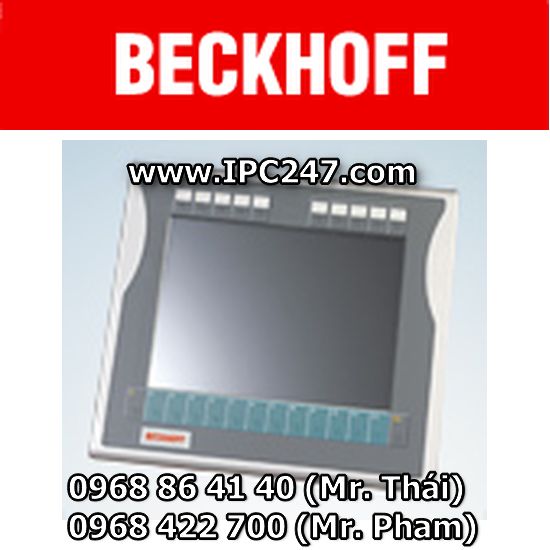

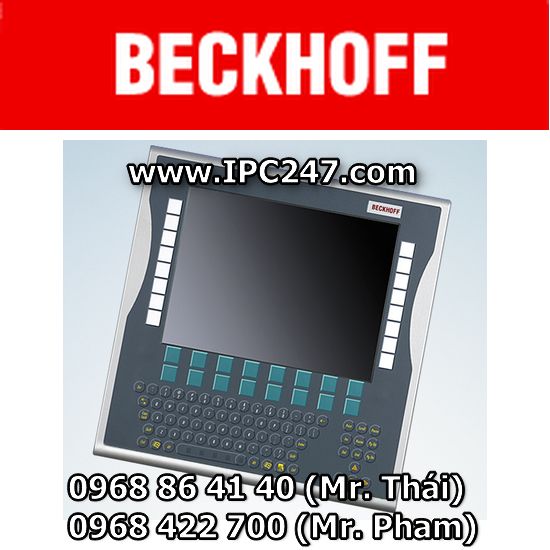

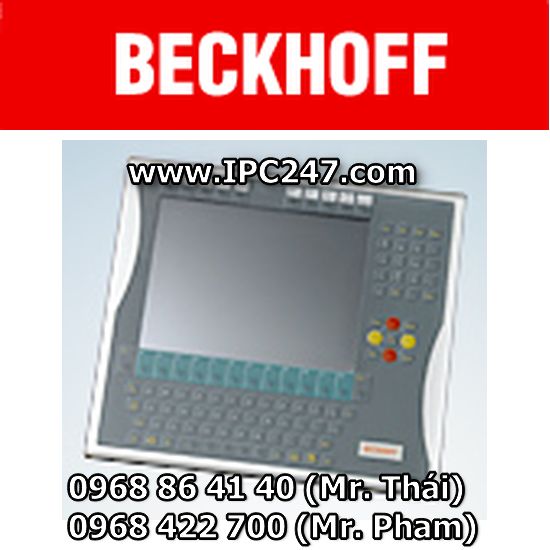

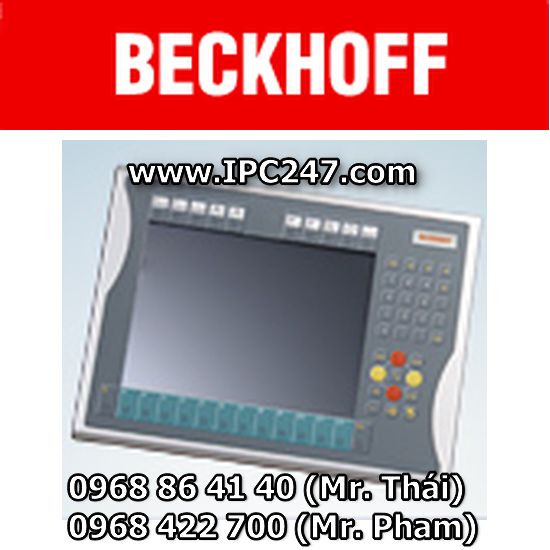

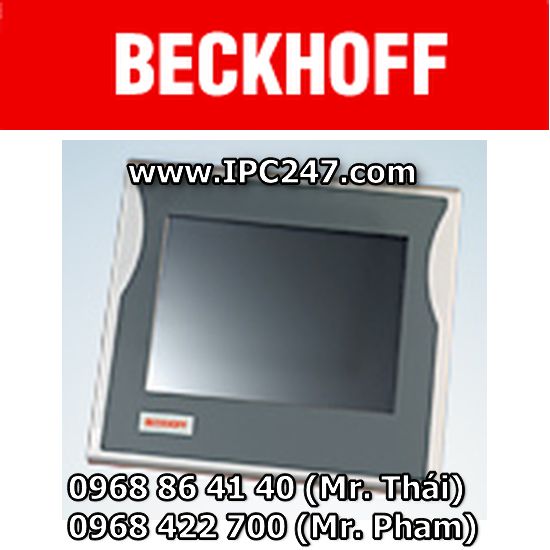

CP72xx có thể trang bị màn hình LC 12, 15 hoặc 19 inch như một màn hình không có phím hoặc với các loại bàn phím khác nhau. Tùy chọn, có sẵn màn hình cảm ứng hoặc bàn di chuột.
Làm mát được thực hiện thông qua các khung làm mát giữa Bảng điều khiển và PC bổ sung. Một quạt bên trong vỏ kín đảm bảo rằng nhiệt được phân phối đồng đều. Máy tính có thể hoạt động ở nhiệt độ môi trường lên đến 45 ° C.

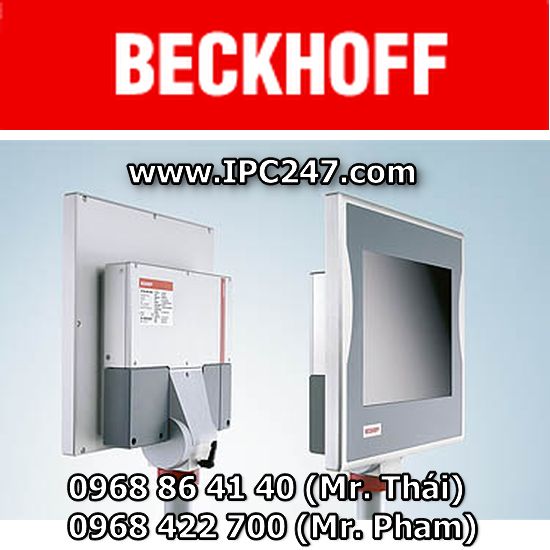

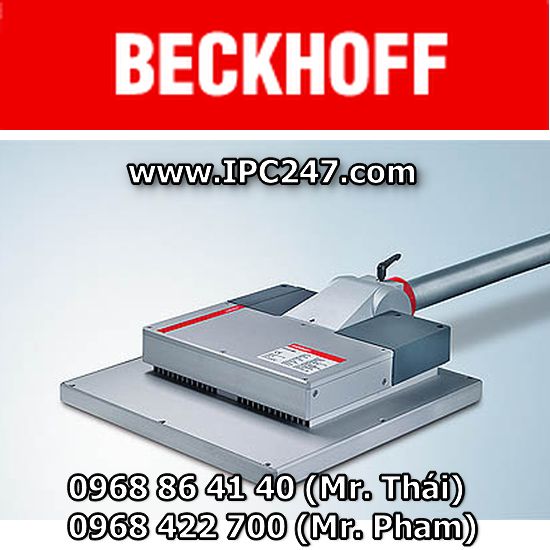

Vỏ được thiết kế để lắp đặt trên một tay lắp. Có thể lựa chọn gắn cánh tay gắn từ trên xuống hoặc dưới. Panel PC có bộ chuyển đổi cánh tay gắn có thể xoay tích hợp cho ống cánh tay gắn có đường kính 48 mm. Theo tùy chọn, bộ điều hợp cánh tay có thể xoay và lắp nghiêng có thể được tích hợp trong Panel PC. Các cáp kết nối được đặt qua tay gắn.
Vỏ nhôm nhỏ gọn của PC Panel CP72xx được trang bị Bo mạch chủ Beckhoff 3 ½ inch dành cho bộ vi xử lý Intel® Core ™ i3 / i5 / i7 thế hệ mới nhất.
Các kết nối PC công nghiệp (tối đa sáu) với đầu nối IP 65 được đặt trong không gian đi dây lớn và có thể dễ dàng tiếp cận. Khu vực đi dây có thể được mở dễ dàng mà không cần tháo thiết bị khỏi tay gắn, cho phép truy cập nhanh vào các đầu nối IP 65 để cấp nguồn, Ethernet và fieldbus tùy chọn, USB hoặc RS232. Cáp đúc sẵn với nhiều chiều dài khác nhau có sẵn cho tất cả các kết nối.
Do có hai giao diện Ethernet độc lập, CP72xx rất thích hợp làm đơn vị xử lý trung tâm nhỏ gọn cho hệ thống điều khiển EtherCAT.
Máy tính bảng dòng C72xx được cung cấp với bộ nguồn 24 V, tùy chọn với bộ nguồn liên tục tích hợp (UPS). Một bộ pin có thể được kết nối bên ngoài và được lắp đặt trên thanh DIN trong tủ điều khiển.
Một hoặc hai thẻ CFast hoặc tối đa hai đĩa cứng hoặc SSD, cũng như pin lithium cho đồng hồ hệ thống, có thể truy cập được từ mặt sau bên dưới nắp. Hai đĩa cứng, hai SSD hoặc hai thẻ CFast có thể được sao chép bằng bộ điều khiển SATA RAID 1 trên bo mạch.
Có một khe cắm Mini PCI trong CP72xx. Thẻ Beckhoff Mini PCI Ethernet hoặc thẻ fieldbus có thể được lắp đặt tại nhà máy. NOVRAM lên đến 512 kB cũng có sẵn dưới dạng thẻ cắm Mini PCI tùy chọn để lưu trữ dữ liệu an toàn khi thất bại.
* Loại hiệu suất TwinCAT 3 xác định số thứ tự chính xác cho sản phẩm TwinCAT 3 tương ứng. Vui lòng xem tại đây để biết tổng quan về các lớp biểu diễn TC3.
