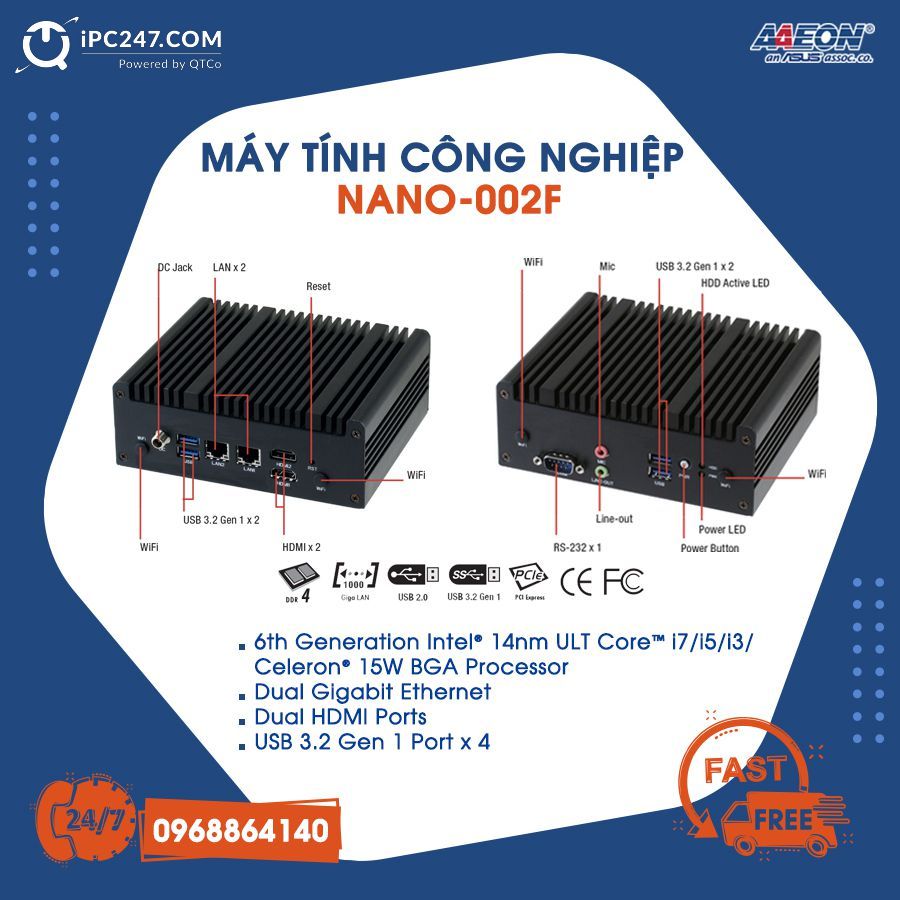

AAEON NANO-002F
Overview
- Mini PC with 6th Generation Intel® Core™ i7/i5/i3/Celeron 15W Processor, 2 HDMI, 2 LAN Ports, COM Port and 4 USB Ports
Features
- 6th Generation Intel® 14nm ULT Core™ i7/i5/i3/Celeron® 15W BGA Processor
- Dual Gigabit Ethernet
- Dual HDMI Ports
- USB 3.2 Gen 1 Port x 4
Specifications [NANO-002F]
| SYSTEM | |
| CPU | 6th gen. Intel® 14nm ULT Core™, BGA CPU, 15W TDP. i7-6600U 2C/4T GT2 2.6/3.4 GHz 4M/ i5-6300U 2C/4T GT2 2.4/3.0 GHz 3M/ i3-6100U 2C/4T GT2 2.3 GHz 3M/ Celeron® 3955U 2C/2T GT1 (f) 2.0 GHz 2M |
| Chipset | Intergrated into SoC |
| System Memory | SODIMM x 2, max. 32 GB, DDR4 2133/1867 MHz non-ECC, un-buffered memory |
| I/O Chipset | NCT5538D |
| Storage Device | M.2 2280 M-Key slot (PCIe[x4] + SATA) x 1 |
| Ethernet | Realtek® 8111G 10/100/1000Mb LAN x 2, RJ-45 x 2 |
| Audio | Audio Jack x 2 : Line-out (green), Mic-in (pink) |
| TPM | — |
| Expansion Slot | M.2 2230 E-Key slot (PCIe+USB) x 1 |
| BIOS | 128M bit Flash ROM, AMI BIOS |
| H/W Monitor | Temperature Monitor on CPU/System, Voltage Monitor on Vcore/5V/3.3V/12V, Fan Monitor on Chassis |
| Watchdog Timer | 1~255 steps by software program |
| Smart Fan Control | Chassis Fan |
| Wake On LAN/ PXE | Yes (WOL / PXE) |
| Power State | S3, S4, S5 |
| GRAPHICS | |
| Graphics Chipset | Integrated Graphics |
| Resolution | HDMI 1.4 up to 4096 x 2160@24Hz |
| Graphics Multi Display | HDMI + HDMI |
| ENVIRONEMENT & POWER & ME | |
| Battery | Lithium battery |
| Power Requirement | DC Power x 1 (DC: 12V~19V, wide rage:12V-5%~ 19V+10%) |
| Operating Temperature | FAN: 0°C ~ 50°C |
| Operating Humidity | 20%~90%RH, non-condensing |
| certificate | CE & FCC class A |
| Form Factor | NANO ITX: 4.72″ x 4.72″ (120mm x 120mm) |
| Weight | — |

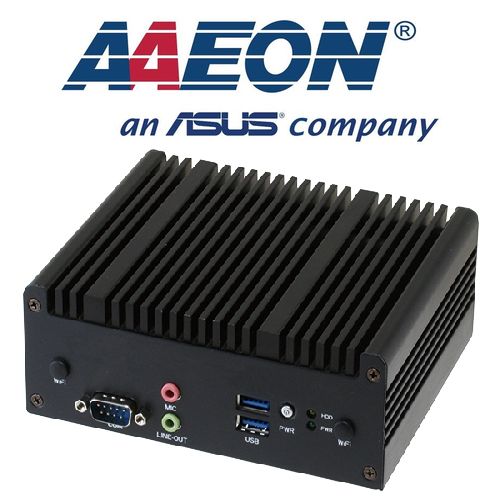

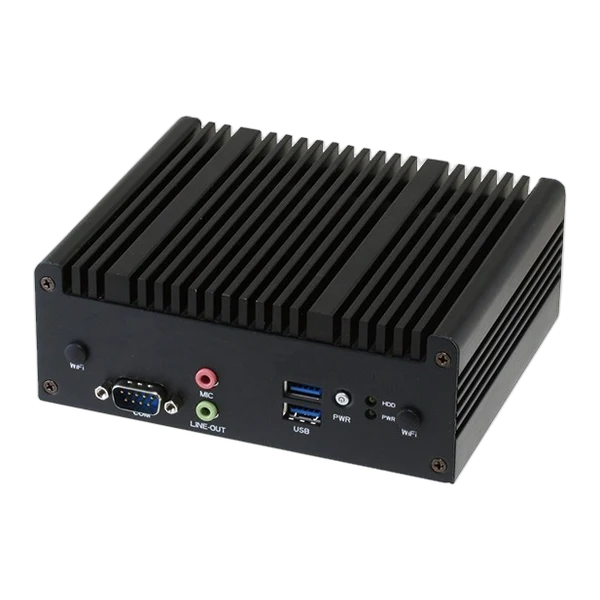

| FRONT I/O | |
| USB | USB 3.2 Gen 1 port x 2 |
| Audio | Audio Jack x 2 : Line-out (green), Mic-in (pink) |
| Serial Port | COM port RS-232 |
| Power | On/Off Button x 1 |
| Others | Reset Switch 2-pin header x 1, power button 2-pin header x 1, M.2 2230 E-Key slot x 1 |

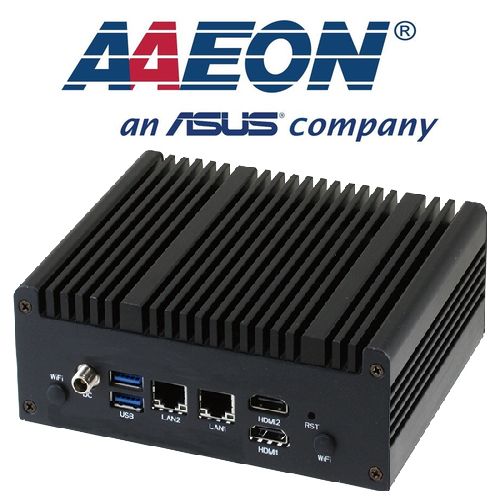

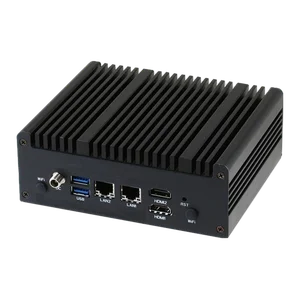

| REAR I/O | |
| USB | USB 3.2 Gen 1 port x 2 |
| Display I/O | HDMI Connector x 2 |
| LAN I/O | RJ-45 Connector x 2 |
| Others | Reset Switch 2-pin header x 1, power button 2-pin header x 1, M.2 2230 E-Key slot x 1 |
| INTERNAL I/O | |
| Storage | M.2 2280 M-Key slot x 1 |
| Fan | Chassis Fan connector x 1 (3-pin, p=2.00mm) |
| Others | Reset Switch 2-pin header x 1, power button 2-pin header x 1, M.2 2230 E-Key slot x 1 |
| OPERATING SYSTEM | |
| OS | WIndows® 7 32 bit, WIndows® 7 64 bit, WIndows® 8.1 64 bit, WIndows® 10 64 bit, Linux Fedora* 22 (64b) |
Ordering Information [NANO-002F]
| Part Number | NANO-002F-3955-01 | NANO-002F-6100-01 | NANO-002F-6300-01 | NANO-002F-6600-01 | |
|---|---|---|---|---|---|
| CPU | Celeron® 3955U 2.0G/2M | I3-6100U 2.3G/3M | I5-6300U 2.4G/3M | I7-6600U 2.6G/4M | |
| RAM MODULE | — | — | — | — | |
| DISPLAY | HDMI x 2 | HDMI x 2 | HDMI x 2 | HDMI x 2 | |
| COOLER | Fan | Fan | Fan | Fan | |
| STORAGE | — | — | — | — | |
| LAN | GbE x 2 | GbE x 2 | GbE x 2 | ||
| USB | USB 3.2 Gen 1 Port x 4 | USB 3.2 Gen 1 Port x 4 | USB 3.2 Gen 1 Port x 4 | USB 3.2 Gen 1 Port x 4 | |
| SERIAL PORT | RS-232 Port x 1 | RS-232 Port x 1 | RS-232 Port x 1 | RS-232 Port x 1 | |
|
M.2 2280 x 1 | M.2 2280 x 1 | M.2 2280 x 1 | M.2 2280 x 1 | |
| POWER | DC12-19V | DC12-19V | DC12-19V | DC12-19V | |
| MOUNTING | VESA mount | VESA mount | VESA mount | VESA mount |
