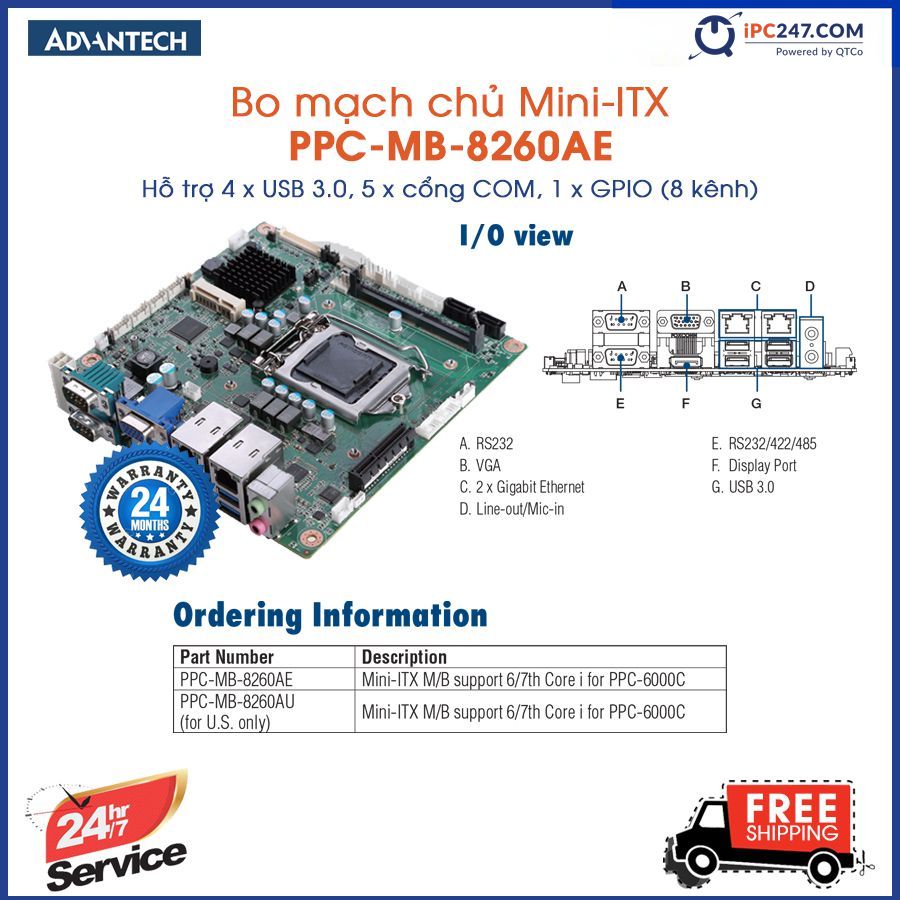

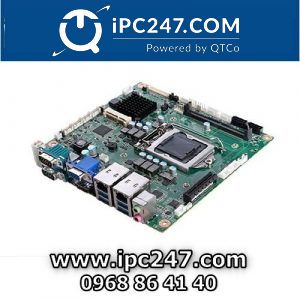

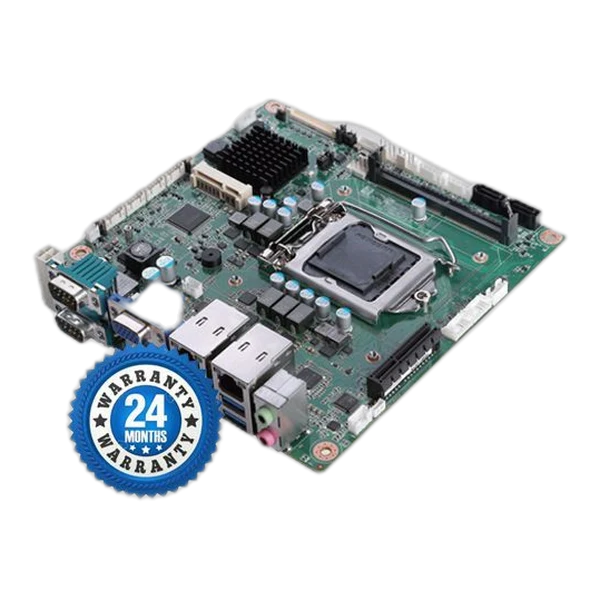

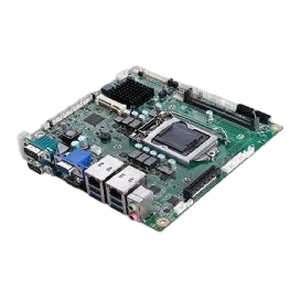

Bo mạch nhúng công nghiệp Advantech PPC-MB-8260AE
Overview
Intel® 6th Gen.Core™ i Mini-ITX Motherboard

Features
- Supports 4 x USB 3.0 , 5 x COM ports, 1 x GPIO (8 channels)
- Supports 1 x PCIe x4 (Gen 2) and either 1x Full Size mSATA or Mini PCIe
- Supports dual display of VGA/DP/LVDS(eDP)
- Supports one 260-pin SO-DIMM of up to 16GB DDR4 2133 MHz
- Supports Intel® 6th Gen Core™ i processor (LGA1151) with Intel H110 chipset
Specifications
Part Number |
PPC-MB-8260AE
|
Connector
|
|
Internal Connector
|
3 x RS232,1 x GPIO( 8 channels),1x speaker connector,1xLED Connector,2 xUSB2.0,1 x LVDS Connector,1 x Touch Connector,2 x SATA Connector
|
Ethernet
|
|
LAN
|
2 x 10/100/1000 Mbps Ethernet, Intel 211 x 2
|
Expansion
|
|
Slots
|
1 x full-size mSATA or Mini PCIe,1 x PCIex4 slot for riser card
|
I/O
|
|
Rear I/O
|
1 x RS232/422/485,1xRS232,;1 x DP 1.2,;1 x VGA,4 x USB(3.0,)1 x Line-out,1 x Mic-in |
Memory
|
|
Socket
|
1 x 260pin SO-DIMM,DDR4,2133MHz, up to 16GB (Non-ECC)
|
Operating System
|
|
Embedded OS Support
|
Microsoft® Windows 7 32bit&64bit/ Windows 8.1 64bit / Windows 10 64bit
|
Physical
|
|
Dimensions
|
170 x 170 mm (6.69″ x 6.69″)
|
Processor
|
|
Chipset
|
H110
|
CPU |
Intel Core i7/i5/i3/Pentium/Celeron
|
CPU TDP |
35W
|
Frequency |
2.3 ~ 3.4 GHz
|
L3 Cache |
2 ~ 8MB
|
Watchdog Timer
|
|
Watchdog Timer
|
255 timer levels, set up by software
|
