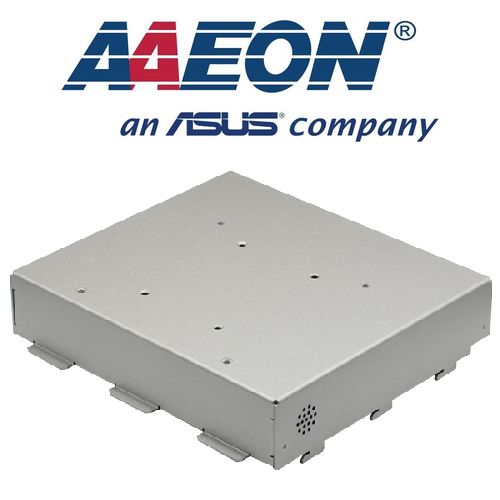

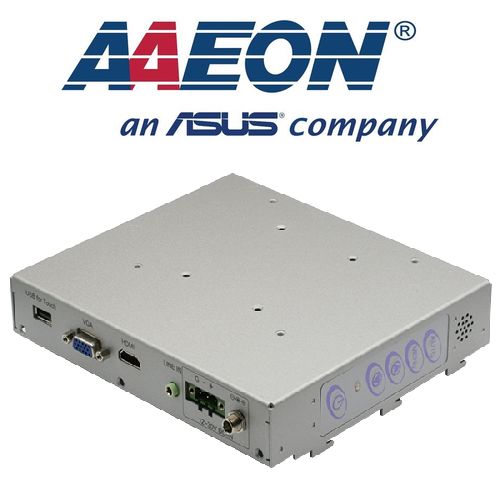

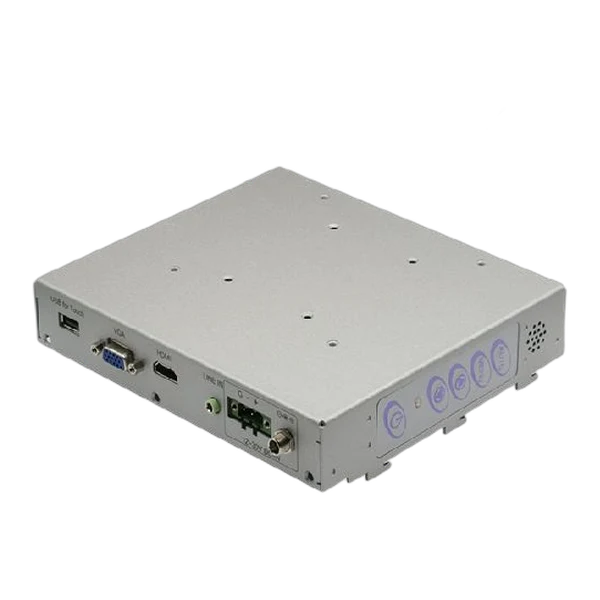

OMNI-Display BOX Kit – Bộ Module
Overview

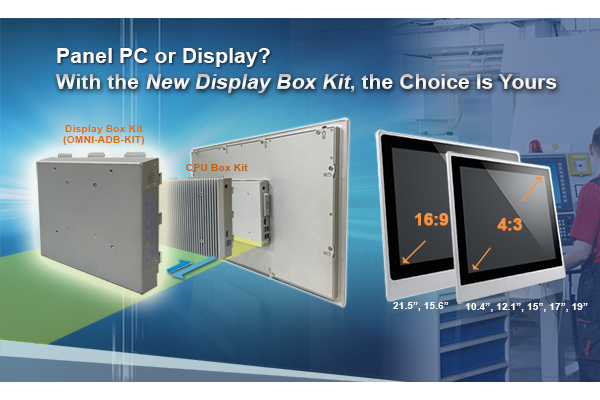

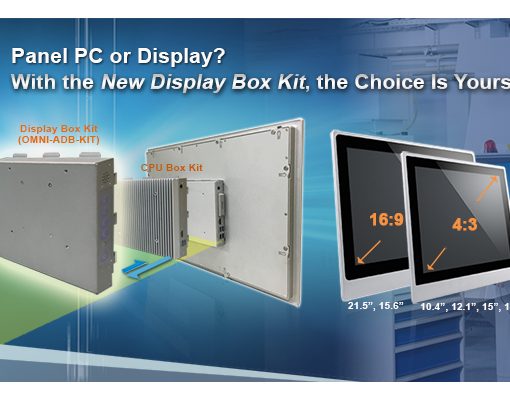

- The OMNI Display Box Kit can be used with existing Panel Kits to create a digital display. The module is easy to install – requiring just three screws for attachment to an OMNI panel – and it gives users access to both VGA and HDMI video interfaces. A USB port enables connection to a PC, and built in speakers are available as an option.
- Customers who would prefer to take delivery of a pre-assembled Display Box and Panel can buy complete Display Units. (10.4″, 12.1″, 15″, 17″, 19″, 15.6″, 21.5″)
Features
- Compatible with OMNI Series Modules- Panels: to bulid your own OMNI Display
- No Firmware changes needed to combine with 7 sizes OMNI Panel Modules
- DC 12~30V with Over Voltage/Current, Under Voltage Protection
- Optional Built-in Speakers
Specifications [Display BOX Kit]
| SYSTEM | |
| Input Signal | VGA / HDMI |
| On Screen Display Control | 5 keys OSD keypad (Up, Down, Menu, Auto, Power) |

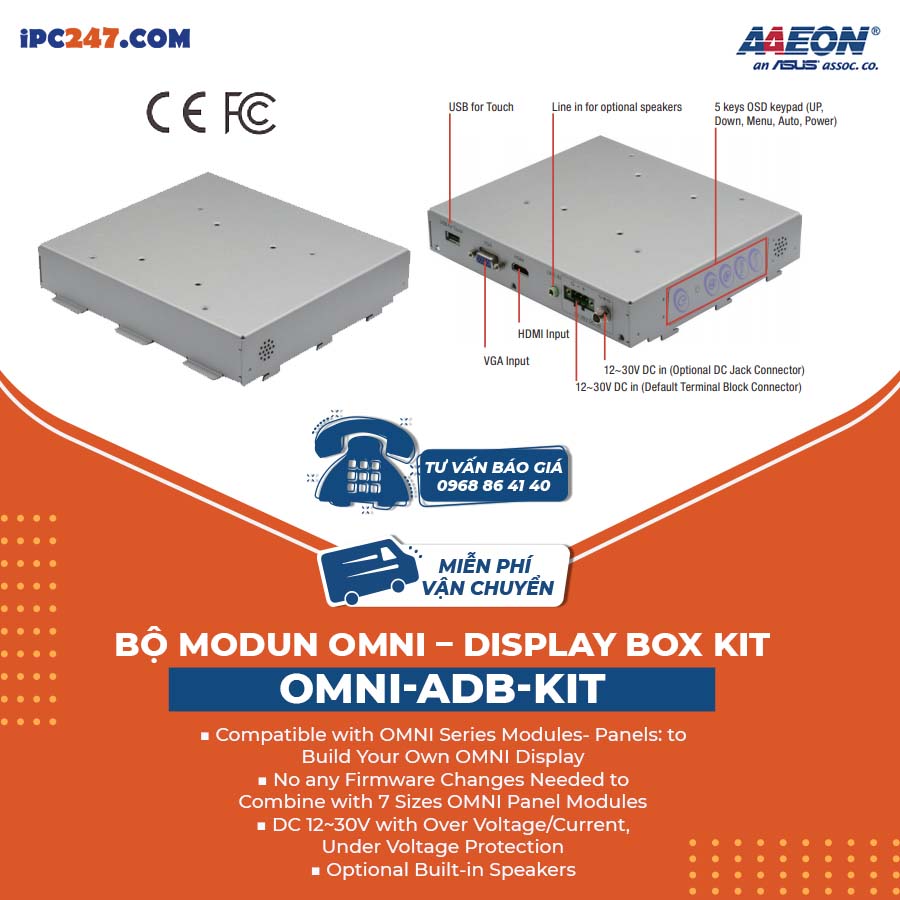

| I/O Port | DB-15 x 1 for VGA HDMI x 1 USB Type A x 1 (For Enable T/S Function) Line in x 1 (For optional internal Speaker) Power Input x 1(Default Terminal Block 3pin) |
| OS support | Windows® 7 32/64-bit, Windows® 8 32/64-bit, Windows® 10-64 bit, Linux Ubuntu 16.04 |
| MECHANICAL | |
| Construction | Metal chassis |
| Mounting | Must be assembled with OMNI-Series Modules-Panels |
| Dimension | 5.1″ x 6.4″ x 1.2″ (128.6mm x 161.5mm x 30.7mm) |
| Carton Dimension | 12.3″ x 10.1″ x 7.6″ (312mm x 257mm x 194mm) |
| Gross Weight | 5.5 lbs (2.5 kg) |
| Net Weight | 2.6 lbs (1.2 kg) |
| ENVIRONMENTAL | |
| Operating Temperature | 14°F ~ 131°F (-10°C ~ 55°C) With 0.5m/s Airflow |
| Storage Temperature | -4°F ~ 140°F (-20°C ~ 60°C) |
| Storage Humidity | 10%~90% @104°F (40°C); non-condensing |
| Vibration | 1 Grms / 5~500Hz/random Operation |
| Shock | – |
| EMC | CE/FCC, Class A |
| POWER SUPPLY | |
| DC Input | DC 12~30V Power Input with 3 Pin Terminal Block |
| LCD | |
| Display Type | (Depends on your OMNI Panel Modules) |
| Max. Resolution | (Depends on your OMNI Panel Modules) |
| Max. Colors | (Depends on your OMNI Panel Modules) |
| Luminance | (Depends on your OMNI Panel Modules) |
| Viewing Angle | (Depends on your OMNI Panel Modules) |
| Back Light | (Depends on your OMNI Panel Modules) |
| Back Light MTBF (hours) | (Depends on your OMNI Panel Modules) |
| TOUCHSCREEN | |
| Type | (Depends on your OMNI Panel Modules) |
| Light Transmission | (Depends on your OMNI Panel Modules) |
| Life Time | (Depends on your OMNI Panel Modules) |
Ordering Information [Display BOX Kit]
| Part Number | OMNI-ADB-KIT-A1-1010 |
|---|---|
| DISPLAY TYPE | — |
| MAX RESOLUTION | |
| LUMINANCE | — |
| VIEW ANGLE | — |
| BACKLIGHT MTBF (HOURS) | — |
| DISPLAY | VGA x 1 HDMI x 1 |
| MOUNTING | Mount with OMNI Panel Modules |
| POWER | DC 12V~30V |
| TEMP | 14°F ~ 131°F (-10°C ~ 55°C) (with 0.5 m/s airflow) |
| TOUCH | — |
| OTHER | — |
Chính sách bán hàng
- Bảo hành 24 tháng
- Miễn phí vận chuyển toàn quốc
- Miễn phí dịch vụ lắp đặt, tư vấn sử dụng tại Tp. Hồ Chí Minh
- Miễn phí dịch vụ bảo trì on-site trong vòng 1 năm tại Tp. Hồ Chí Minh (không bao gồm các huyện ngoại thành). Phản hồi trong vòng 24 tiếng kể từ khi nhận được thông báo.
- Dịch vụ lắp đặt, bảo trì on-site tại các tỉnh thành khác vui lòng liên hệ để được báo giá.
Bộ Modun OMNI- Display BOX Kit
