AAEON · Mã NANOCOM-KBU-A20

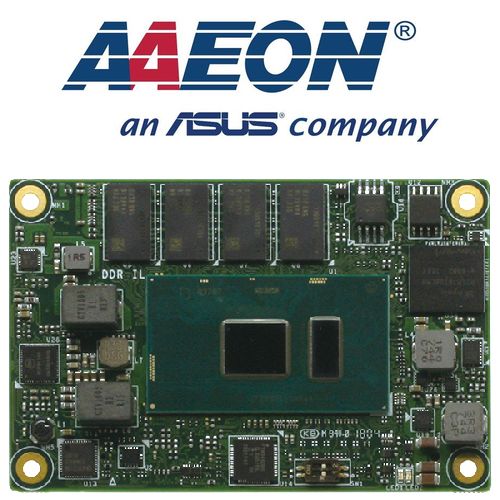

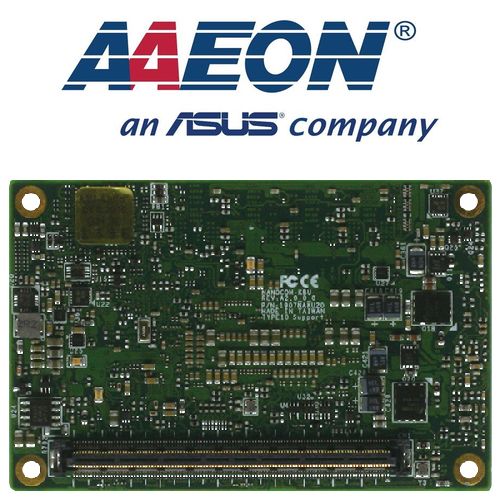

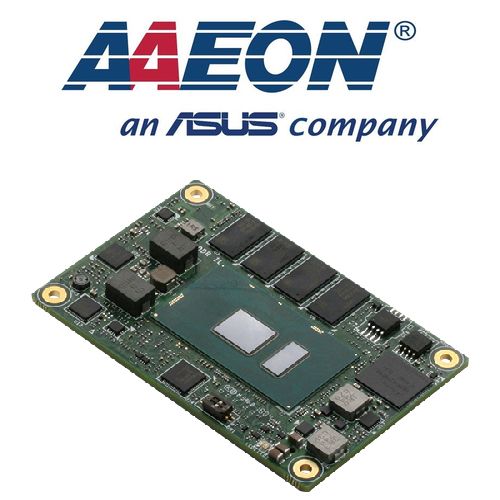

Bo mạch nhúng NANOCOM-KBU-A20
10 COM1 LAN
COM Express Modules NANOCOM-KBU-A20
- COM Express Type 10 with 7th Generation Intel® Core™ ULT Series Processor.
- Hoạt động liên tục 24/7
- Bảo hành 24 tháng
GiáLiên hệBáo giá theo cấu hình (CPU, RAM, ổ lưu trữ, hệ điều hành) trong 2 giờ làm việc. Xem dải giá theo dạng máy.
- Chính hãng, bảo hành hãng
- Giao toàn quốc từ TP.HCM
- Kỹ thuật dựng máy & sửa chữa
- Báo giá trong 2 giờ làm việc
Thông số kỹ thuật
| PART NUMBER | NANOCOM-KBU-A20-0001 |
|---|---|
| COM EXPRESS TYPE | 10 (COM.0 Rev 3.0) |
| CPU | 7th Gen. Intel® Core™ i7-7600U 2.8 GHz |
| MEMORY | 8GB DDR4 |
| DISPLAY | LVDS (Option : eDP), DDI x 1 |
| LVDS | 18/24b 1CH (LVDS share with eDP) |
| STORAGE | SATA3 x 2 eMMC 64GB |
| LAN | GbE x 1 |
| USB | USB 3.2 Gen 1 x 2 USB 2.0 x 8 |
| UART | 2-wire (Tx/ Rx) x 2 |
| EXPANSION SLOT | PCIe [x1] x 4 |
| POWER | +12V |
| TEMP | 0°C~60°C |
| OTHERS | LPC, GPIO 8 bit, I2C, SMBus |
Mô tả Bo mạch nhúng NANOCOM-KBU-A20
Bo mạch nhúng NANOCOM-KBU-A20
Overview
- COM Express Type 10 with 7th Generation Intel® Core™ ULT Series Processor
Features
- 7th Generation Intel® Core™ ULT Series Processor
- Onboard 8GB DDR4 2133 Memory
- Onboard 64 GB eMMC Support
- Gigabit Ethernet x 1
- 18/24-bit Single-Channel LVDS LCDs/eDP, DDI x 1
- High Definition Audio Interface
- SATA x 2
- USB 3.2 Gen 1 x 2, USB 2.0 x 8
- PCI-Express [x1] x 4
- GPIO x 8, SMbus, I2C, LPC
- COM Express Type 10
- Mini Size, 84mm x 55mm
- Industrial Grade Temperature -40°C ~ 85°C (Optional)
Specifications [NANOCOM-KBU-A20]
| SYSTEM | |
| FORM FACTOR | COM Express Mini size, Type 10 |
| CPU | 7th generation Intel® Core™ ULT Series Processor |
| CPU FREQUENCY | Up to i7-7600U, 2c/4t, 2.8GHz |
| CHIPSET | Intel® Core™/Celeron® Processor SoC |
| MEMORY TYPE | Non-ECC DDR4-2133 |
| MAX. MEMORY CAPACITY | 8GB DDR4 onboard |
| BIOS | AMI BIOS, Legacy free |
| WAKE ON LAN | Yes |
| WATCHDOG TIMER | 255 Levels |
| POWER REQUIREMENT | Standard: +12V |
| POWER SUPPLY TYPE | AT/ATX |
| POWER CONSUMPTION (TYPICAL) | i7-7600U+8GB [email protected], i3-7100U [email protected]. Under 100% loading. CPU Set to 15W TDP. CPU based frequency may change accordingly. |
| DIMENSION (L X W) | 3.31” x 2.17” (84mm x 55mm) |
| OPERATING TEMPERATURE | 32 °F ~ 140 °F (0 °C ~ 60 °C) -40 °F ~ 185 °F (-40 °C ~ 85 °C) (Optional) |
| STORAGE TEMPERATURE | -40°F ~ 185°F (-40°C ~ 85°C) |
| OPERATING HUMIDITY | 0% ~ 90% relative humidity, non-condensing |
| MTBF (HOURS) | 80000 |
| CERTIFICATION | CE/FCC Class A |
| DISPLAY | |
| VGA/LCD CONTROLLER | Onboard 7th Gen. Intel® Core™ U-Series Processor, Intel® HD Graphics 620 |
| VIDEO OUTPUT | LVDS LCD/eDP, DDI x 1 |
| I/O | |
| ETHERNET | Intel® I219 GbE |
| AUDIO | High Definition Audio Interface |
| USB PORT | USB 2.0 x 8, USB 3.2 Gen 1 x 2 |
| SERIAL PORT | TX/RX x 2 |
| HDD INTERFACE | SATA 3 x 2 |
| EXPANSION SLOT | PCIe [x1] x 4 (up to 4 devices) LPC SMBus I2C |
| GPIO | 8-bit |
| ONBOARD STORAGE | eMMC optional |
| TPM | fTPM Supported |
Ordering Information [NANOCOM-KBU-A20]
Packing List
- NanoCOM-KBU-A20
Optional Accessories
| ECB-920A-A10-0001 | COM Type 1/6/10 Carrier Board, ATX, GbE, 8 USB, 2 COM, 4 SATA, PCIe, AT/ATX, Legacy Free, Rev. A1.0 |
| NanoCOM-SKU-HSP01 | Heat Spreader, 84 x 55 x 11 mm, Black, NanoCOM-SKU |
| NanoCOM-FAN01 | CPU Cooler, 84 x 55 x 22.2 mm, Silver use w/ HSP |
CPU Supports Chart
| CPU Kabylake | Base Frequency/Turbo Boost GHz | Core/Thread | Graphic |
| i7-7600U | 2.8/3.9 | 2/4 | i7-7600U / HD620 |
| i5-7300U | 2.6/3.5 | 2/4 | i5-7300U / HD620 |
| i3-7100U | 2.4 | 2/4 | i3-7100U / HD620 |
| C-3965U | 2.2 | 2/4 | C3965U / HD610 |
Chính sách bán hàng
- Bảo hành 24 tháng
- Miễn phí vận chuyển toàn quốc
- Miễn phí dịch vụ lắp đặt, tư vấn sử dụng tại Tp. Hồ Chí Minh
- Miễn phí dịch vụ bảo trì on-site trong vòng 1 năm tại Tp. Hồ Chí Minh (không bao gồm các huyện ngoại thành). Phản hồi trong vòng 24 tiếng kể từ khi nhận được thông báo.
- Dịch vụ lắp đặt, bảo trì on-site tại các tỉnh thành khác vui lòng liên hệ để được báo giá.

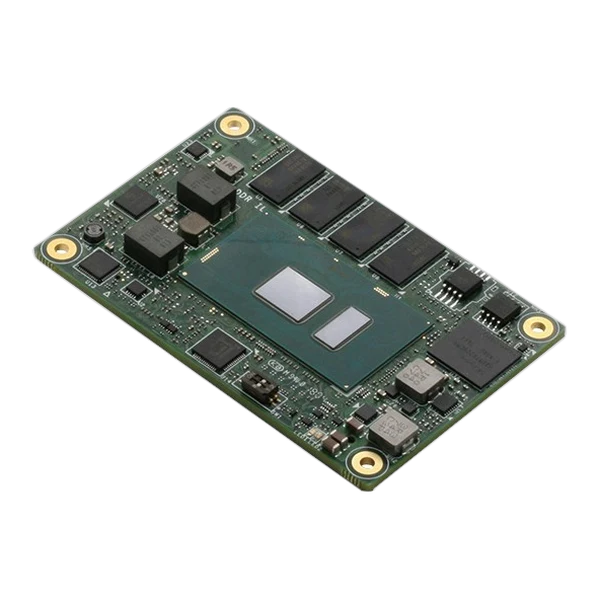

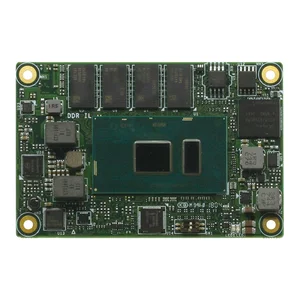

COM Express Modules NANOCOM-KBU-A20
