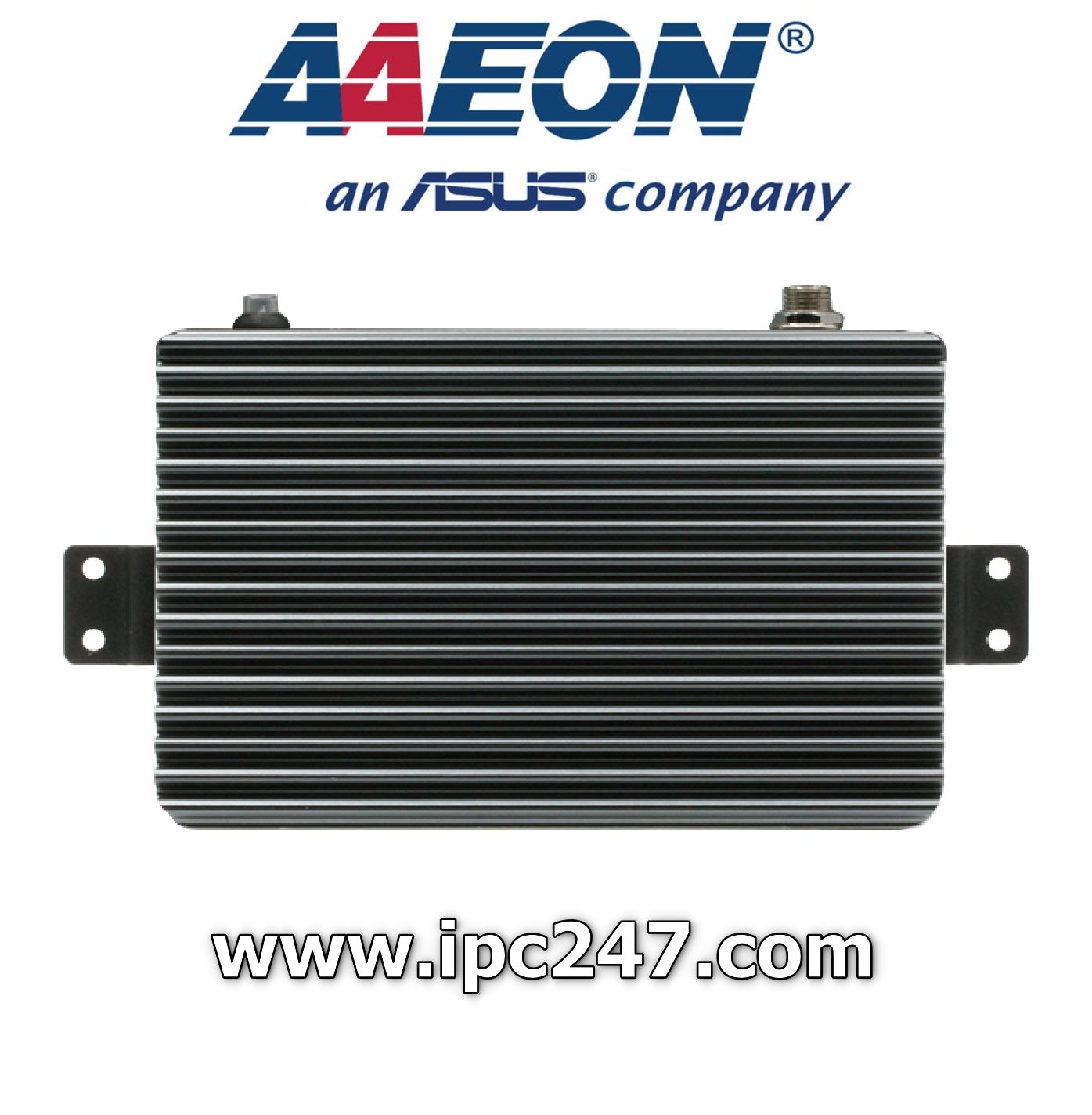

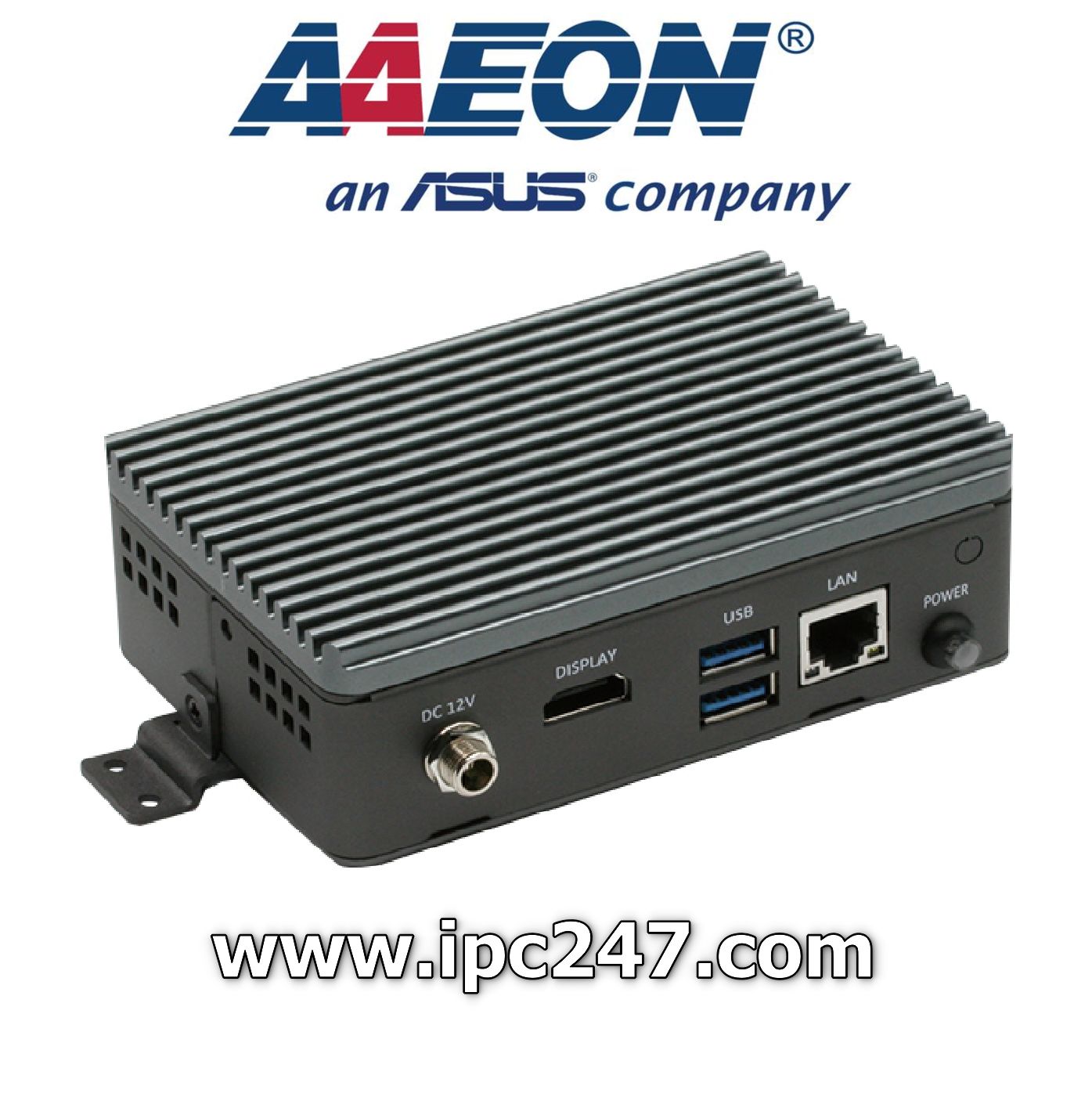

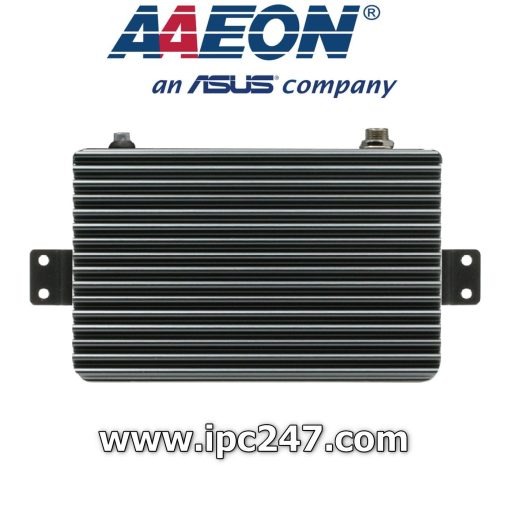

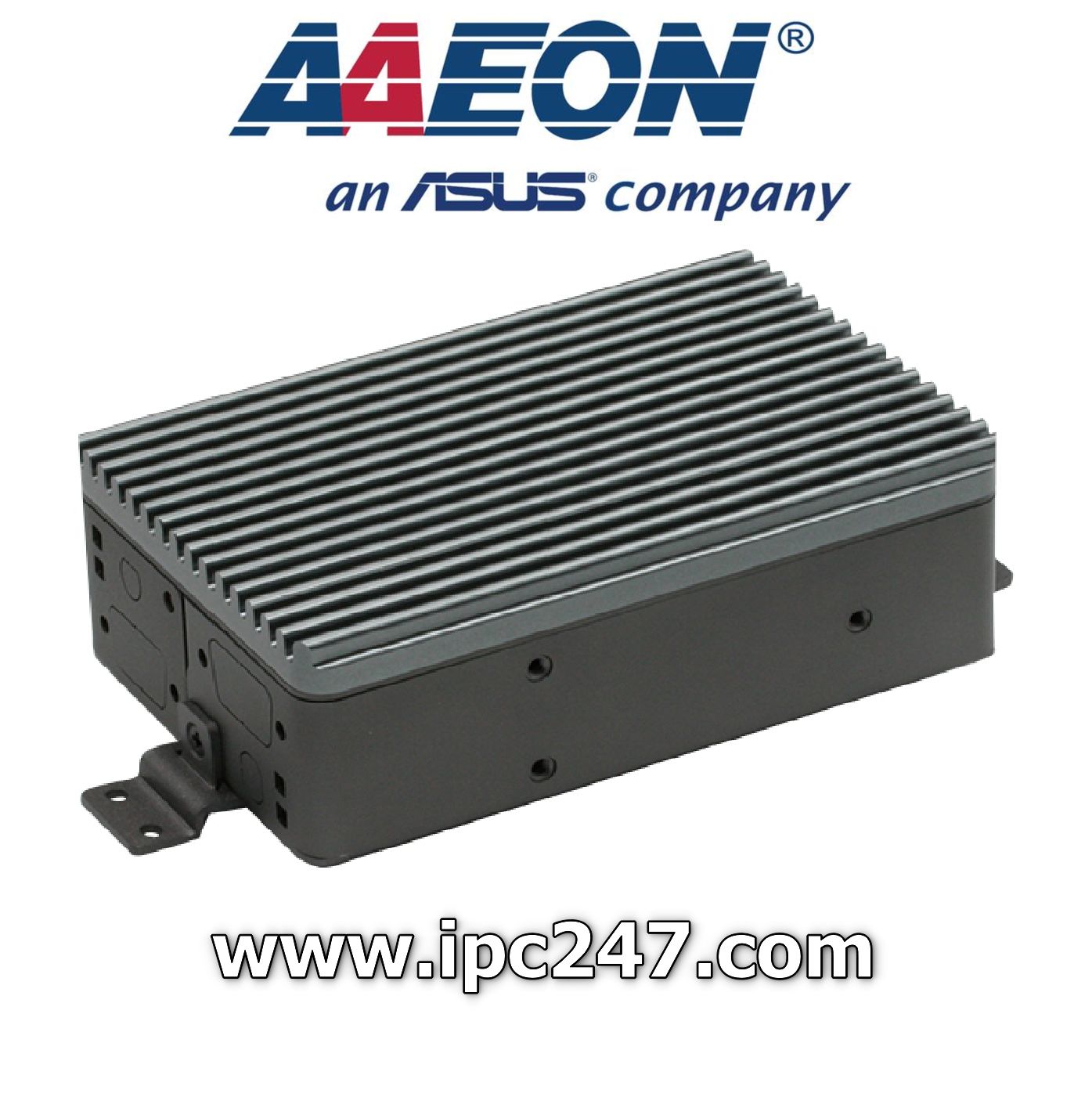

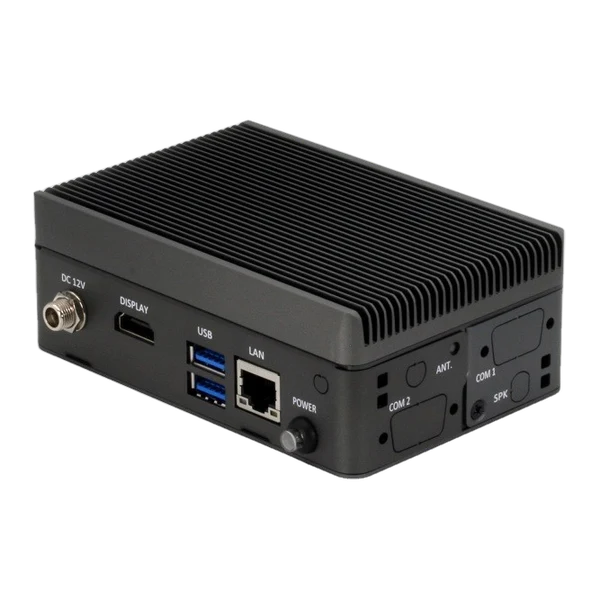

Kit Barebone nhúng PICO-APL1-SEMI (Pico-ITX)
Pico-ITX Embedded Barebone Kit with Intel® Atom™ Processor SoC
Overview
Pico-ITX Embedded Barebone Kit with Intel® Atom™ Processor SoC
Features
- 270g Extreme Light System, Easy To Adapter Everywhere
- Gigabit Ethernet for Networking Connection
- USB 3.2 Gen 1 Connectivity
- HDMI
- mSATA and miniCard Slot for WiFi/3G/4G Bluetooth Module
- Fix Holes for Antenna, Wallmount, DIN-Rail Kit Optional
- Lockable 12V DC Input
Specifications [PICO-APL1-SEMI]
| SYSTEM | |
| FORM FACTOR | Pico-ITX |
| PROCESSOR | Intel® Pentium® N4200 (4C, 1.1 GHz, up to 2.5 GHz, TDP 6W) (optional) Intel® Celeron® N3350 (2C, 1.1 GHz, up to 2.4 GHz, TDP 6W) Intel® Atom™ x7-E3950 (4C, 1.6GHz, up to 2GHz, TDP 12W) Intel® Atom™ x5-E3940 (4C, 1.6GHz, up to 1.8GHz, TDP 9.5W) Intel® Atom™ x5-E3930 (2C, 1.3GHz, up to 1.8GHz, TDP 6.5W) |
| SYSTEM MEMORY | DDR3L SODIMM Slot x 1, Up to 8GB |
| CHIPSET | Intel® SoC |
| ETHERNET | Intel® Gigabit Ethernet i211AT, 10/100/1000Base, RJ-45 x 1 |
| BIOS | AMI BIOS |
| WAKE ON LAN | Yes |
| WATCHDOG TIMER | 255 Levels |
| EXPANSION INTERFACE | miniCard (Half-Size) x 1 |
| POWER REQUIREMENT | Normal: +12V |
| POWER SUPPLY TYPE | Lockable |
| POWER CONSUMPTION | N4200 @ 4GB DRAM/eMMC 32GB, 12V @1.1A (Full Loading) |
| SYSTEM SIZE | 4.8″ x 3.15″ x 1.73″ (122 x 80 x 44 mm) |
| GROSS WEIGHT | 0.59 lb (0.27 kg) |
| OPERATING TEMPERATURE | 32°F~ 122°F (0°C ~ 50°C), 0.5 m/s airflow |
| STORAGE TEMPERATURE | -40˚F ~ 176˚F (-40˚C ~ 80˚C) |
| HUMIDITY | 0% ~ 90% relative humidity, non-condensing |
| MTBF | 170,000 |
| DISPLAY | |
| CHIPSET | Intel® SoC |
| VIDEO OUTPUT | HDMI 1.4 |
| TOUCH | — |
| I/O | |
| STORAGE/SSD | mSATA(Full size) x 1 |
| USB PORT | USB 3.2 Gen 1 x 2 (Rear IO) USB 2.0 x 1 (Internal option) |
| SERIAL PORT | Optional |
| AUDIO | — |
| EXPANSION SLOT | RS-232 x 1, RS-232422/485 x 1 (Optional) |
| CERTIFICATION | |
| CERTIFICATION | CE, FCC |
Ordering Information [PICO-APL1-SEMI]
| PART NUMBER | PICO-APL1-SEMI-A10-FB02 |
|---|---|
| CPU | N3350 |
| MEMEORY | DDR3L SODIMM Socket |
| FAN/FANLESS | Fanless |
| DISPLAY | HDMI |
| STORAGE | SATA x 1, mSATA x 1 (Full-size) |
| LAN | GbE x 1 |
| USB | USB 3.2 Gen 1 x 2, USB 2.0 x 1 |
| EXPANSION SLOT | miniCard x 1 (Half-Size) |
| POWER | 12V DC Jack |
| TEMP | 0°C ~ 50°C @ 0.5 m/s airflow |
| OTHERS | COM Port optional |
Downloads [PICO-APL1-SEMI]
1. Datasheet:
2. Manual:
Packing List
- PICO-APL1 SBC x 1
- SEMI Top Chassis x 1
- SEMI Bottom Chassis x 1
- SEMI Heatsink x 1
- SEMI power button cable x 1
- Note: Customer needs assemble by self.
Optional Accessories
| Part Number | Description | Qty. |
| 125530040C | (TF)Power Adapter.12V.40W.FSP.FSP040-DHAN3 | 1 |
| 1702031802 | Power Cord (US Type) | 1 |
| 1702031803 | Power Cord (European Type) | 1 |
| 170203180E | Power Cord (Japan Type) | 1 |
| 1703200052 | COM x 2 + LINE_OUT | 1 |
| 968C016G0V | SATA DOM 16GB (0°C ~ 70°C) | 1 |
| 9761SMIE00 | Wallmount Kit | 1 |
| 9761SEMI01 | DIN-Rail Mount Kit | 1 |
