Máy tính công nghiệp IPC-610H core 2 Duo

Máy tính công nghiệp rackmount IPC-610-H cấu hình Core 2 Duo E8500

Trang này mô tả cấu hình máy tính công nghiệp rackmount Advantech IPC-610-H lắp bộ xử lý Intel Core 2 Duo E8500. Đây là cấu hình thuộc thế hệ trước, ra đời trong giai đoạn máy tính công nghiệp còn dùng nhiều card mở rộng chuẩn PCI cho đo lường và điều khiển. Hiện nay, cấu hình Core 2 Duo chủ yếu phục vụ Quý khách đang vận hành hệ thống cũ cần máy cùng kiểu để đồng bộ, dự phòng hoặc thay thế máy đã chạy nhiều năm, giữ nguyên phần mềm và card công nghiệp đã kiểm định trên dây chuyền.

Với dự án mới, IPC247 khuyến nghị Quý khách chọn cấu hình thế hệ mới hơn trên cùng khung IPC-610-H, ví dụ IPC-610 Core i5-3340. Khung máy, khay ổ đĩa, quạt lọc bụi và cách lắp tủ rack giữ nguyên, nên hồ sơ thiết kế tủ điện và bản vẽ lắp đặt hầu như không phải làm lại.

IPC-610-H là gì

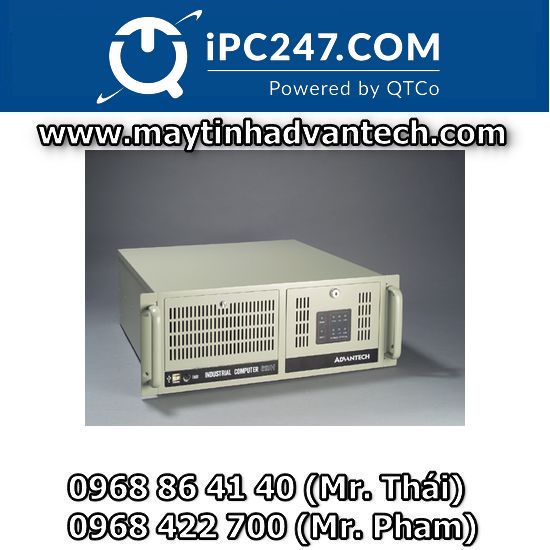

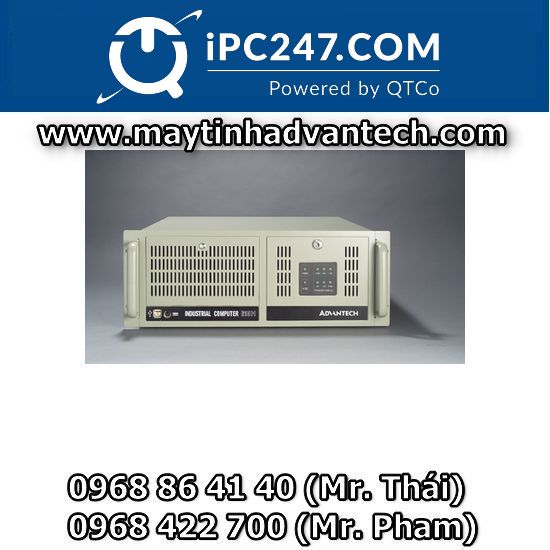

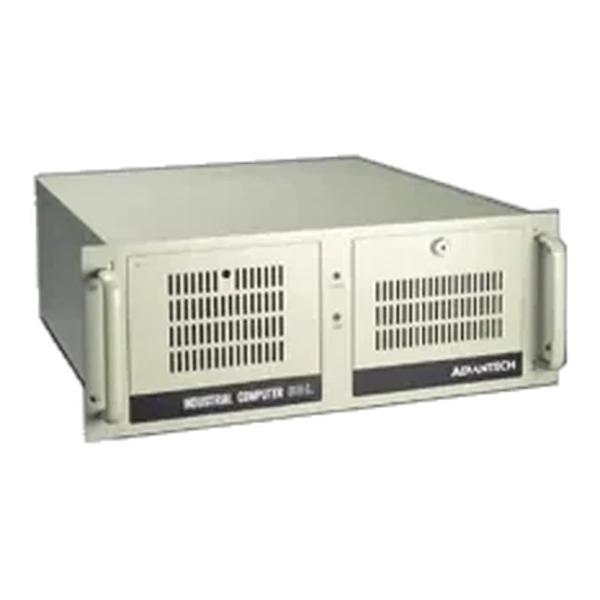

IPC-610-H là khung máy tính công nghiệp 4U chuẩn tủ rack 19 inch của Advantech, được hãng giới thiệu là khung rackmount 4U có cảnh báo trực quan (visual alarm notification). Khung cao 177 mm, rộng 482 mm, sâu 479 mm, đủ chỗ cho bo mạch chủ ATX cỡ lớn hoặc backplane kèm card CPU dạng cắm khe. Advantech chia khung thành hai bản: bản backplane và bản bo mạch chủ (motherboard). Cấu hình Core 2 Duo trên trang này thuộc nhóm máy lắp bo mạch chủ, CPU đặt trực tiếp trên bo.

Điểm khiến IPC-610-H được dùng lâu năm trong nhà máy không nằm ở CPU mà ở phần "công nghiệp" của khung máy: chịu được rung khi đặt cạnh máy nén, động cơ; lọc bụi ở cửa gió; cửa trước khoá được; đèn báo trạng thái nhìn thấy ngay từ hành lang tủ điện. Một máy tính văn phòng cùng CPU có thể chạy được phần mềm, nhưng khó chạy liên tục nhiều năm trong phòng điều khiển có bụi và nhiệt độ dao động.

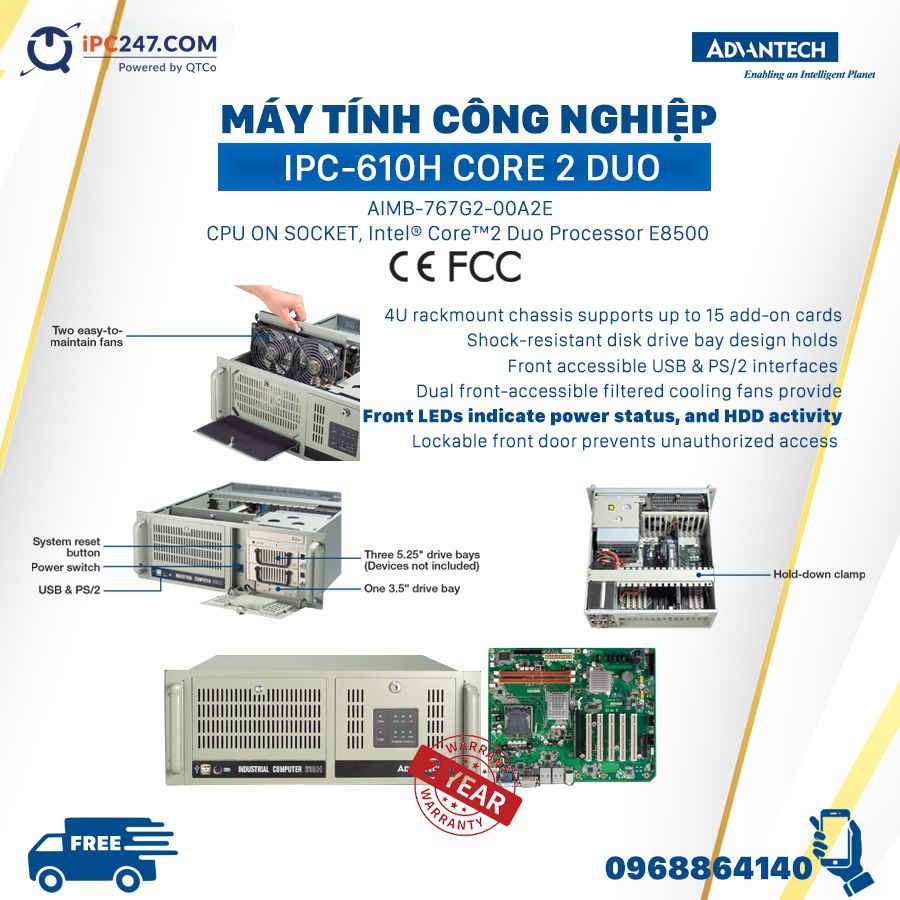

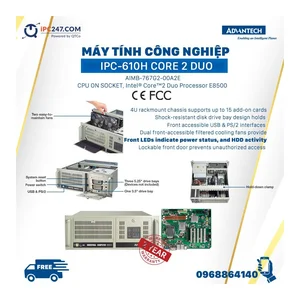

Điểm nổi bật của khung IPC-610-H

• Tối đa 15 card mở rộng: khung 4U hỗ trợ tới 15 add-on card; số khe dùng được thực tế phụ thuộc bo mạch chủ hoặc backplane lắp bên trong.
• Khoang ổ đĩa chống sốc: ba khay 5,25" và một khay 3,5" lắp từ mặt trước; khay 3,5" nhận một ổ 2,5" HDD/SSD mà không cần khung chuyển.
• Cổng mặt trước: 2 cổng USB và 1 cổng PS/2 để chép dữ liệu, cắm bàn phím khi bảo trì mà không phải kéo máy ra khỏi tủ.
• Hai quạt lọc bụi: 2 quạt 12 cm, mỗi quạt 82 CFM, có tấm lọc, tháo lắp từ mặt trước.
• Đèn báo: nguồn, hoạt động ổ cứng và trạng thái điện áp nguồn.
• Cửa trước có khoá: ngăn người không phận sự bấm nút nguồn, nút reset hay cắm thiết bị lạ.

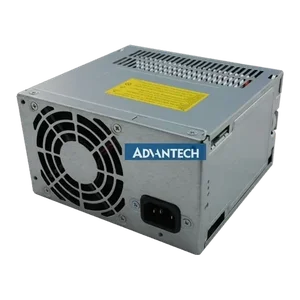

• Bộ nguồn linh hoạt: hỗ trợ nguồn đơn chuẩn 80 PLUS hoặc nguồn dự phòng (redundant) tới 500 W.

Thông số chính IPC-610-H (cấu hình Core 2 Duo E8500)

Thông số khung máy dưới đây ghi theo datasheet Advantech IPC-610-H (cập nhật 06/10/2022). Phần CPU ghi theo mã cấu hình; bo mạch, RAM và ổ lưu trữ của cấu hình này được IPC247 xác nhận cụ thể khi báo giá.

Mã đặt hàng khung IPC-610-H

Theo bảng thông tin đặt hàng trong datasheet, khung IPC-610-H có bốn mã đi kèm bộ nguồn:

• IPC-610BP-30HD: bản backplane, nguồn PS8-300ATX-ZBE, kiểu công tắc ATX.
• IPC-610BP-50HD: bản backplane, nguồn PS8-500ATX-BB, kiểu công tắc ATX.
• IPC-610MB-30HD: bản bo mạch chủ, nguồn PS8-300ATX-ZBE, kiểu công tắc ATX.
• IPC-610MB-50HD: bản bo mạch chủ, nguồn PS8-500ATX-BB, kiểu công tắc ATX.

Phụ kiện kèm theo gồm IPC-DT-5230E (khay chuyển hai khoang 5,25" thành ba khay ổ SATA 3,5") và cáp nguồn cho card đồ hoạ; datasheet lưu ý cáp nguồn card đồ hoạ cao cấp chỉ dùng với bộ nguồn từ 500 W trở lên. Linh kiện thay thế định kỳ là tấm lọc cửa (2130006147S000, 97,6 x 36,6 x 5 mm) và tấm lọc quạt (2130004803S000, 115 x 195 x 5 mm).

Khi nào vẫn chọn cấu hình Core 2 Duo

• Thay thế đồng bộ máy đang chạy: dây chuyền đã có nhiều máy IPC-610 Core 2 Duo, cần thêm máy cùng kiểu để dùng chung ảnh hệ điều hành, driver và quy trình bảo trì.
• Phần mềm điều khiển đời cũ: phần mềm SCADA, phần mềm máy đo hoặc chương trình viết riêng đã được nghiệm thu trên nền phần cứng này, việc chuyển nền đòi hỏi kiểm định lại.
• Card PCI chuyên dụng: card thu thập dữ liệu, card đếm xung, card truyền thông nối tiếp nhiều cổng đang lắp trong máy cũ.
• Máy dự phòng nóng: đặt sẵn trong tủ rack để chuyển đổi nhanh khi máy chính cần bảo trì, giảm thời gian dừng dây chuyền.

Nếu không có các ràng buộc trên, cấu hình Core i3, Core i5 thế hệ sau trên cùng khung sẽ tiết kiệm điện hơn, có nhiều lựa chọn hệ điều hành và linh kiện thay thế hơn trong suốt vòng đời dự án.

Ứng dụng của máy tính công nghiệp rackmount IPC-610-H tại Việt Nam

• Phòng điều khiển nhà máy: máy chủ SCADA, máy ghi dữ liệu và máy trạm kỹ thuật đặt trong tủ rack của phân xưởng điện tử, thực phẩm, dược phẩm.
• Hệ thống kiểm tra, đo lường: lắp nhiều card mở rộng để đọc cảm biến, đếm sản phẩm, kiểm tra chất lượng trên dây chuyền.
• Giao thông và bãi xe: máy xử lý trung tâm tại nhà điều hành trạm thu phí, bãi xe thông minh.
• Hạ tầng tiện ích: nhà máy nước, trạm bơm, trạm biến áp, nơi máy giám sát cần chạy liên tục và đặt gọn trong tủ.

Dải nhiệt hoạt động 0 ~ 40 °C phù hợp phòng điều khiển, phòng server phân xưởng có điều hoà. Với vị trí dưới mái tôn, gần lò sấy hay tủ điện ngoài trời, Quý khách nên đặt máy trong tủ có làm mát hoặc chọn dòng máy không quạt chuyên cho môi trường khắc nghiệt. Ở xưởng nhiều bụi như dệt, gỗ, xi măng, việc vệ sinh tấm lọc định kỳ giúp quạt giữ đúng lưu lượng gió và máy chạy bền.

Chọn cấu hình và máy tương đương

• IPC-610 Core i5-3340: cùng khung IPC-610-H, bo mạch chủ ATX Advantech, lựa chọn thay thế khi nâng đời cấu hình Core 2 Duo.
• IPC-610H Core i3: cùng khung 4U, cấu hình Core i3 cho ứng dụng giám sát, ghi dữ liệu tải vừa phải.
• Danh mục máy tính công nghiệp rack cho các dòng rackmount 1U, 2U, 4U khác.

Khi chuyển từ Core 2 Duo sang cấu hình mới, Quý khách nên liệt kê các card đang dùng (chuẩn PCI hay PCIe), cổng COM, hệ điều hành và phần mềm. IPC247 dựa vào danh sách này để chọn bo mạch có đủ khe PCI và cổng nối tiếp, hạn chế phải thay card hoặc viết lại phần mềm.

Câu hỏi thường gặp

IPC-610-H là máy tính công nghiệp rackmount loại gì?

IPC-610-H là khung máy tính công nghiệp rackmount 4U chuẩn tủ 19 inch của Advantech, hỗ trợ tối đa 15 card mở rộng, có khay ổ chống sốc, hai quạt lọc bụi, cửa trước khoá được và đèn báo trạng thái nguồn, ổ cứng, điện áp.

Cấu hình Core 2 Duo có còn phù hợp cho dự án mới không?

Core 2 Duo E8500 là cấu hình thế hệ trước, phù hợp nhất cho việc đồng bộ hoặc thay thế máy trong hệ thống đang vận hành. Với dự án mới, IPC247 khuyến nghị cấu hình Core i5 hoặc Core i3 trên cùng khung IPC-610-H để có hiệu năng và lựa chọn linh kiện tốt hơn.

IPC-610MB và IPC-610BP khác nhau thế nào?

Bản MB lắp bo mạch chủ ATX, mặt sau có 5 lỗ D-Sub 9 chân và 1 lỗ D-Sub 25 chân để đưa cổng ra. Bản BP dùng backplane và card CPU cắm khe, mặt sau có 1 lỗ D-Sub 9 chân. Đuôi 30HD đi kèm nguồn PS8-300ATX-ZBE, đuôi 50HD đi kèm nguồn PS8-500ATX-BB.

Máy chịu được nhiệt độ và rung bao nhiêu?

Theo datasheet, IPC-610-H hoạt động ở 0 ~ 40 °C, độ ẩm 10 ~ 85% @ 40 °C không ngưng tụ, chịu rung 1 Grms (5 ~ 500 Hz) khi hoạt động.

Làm sao để được tư vấn thay thế máy IPC-610 Core 2 Duo?

Quý khách gửi thông tin máy đang dùng (card mở rộng, cổng COM, hệ điều hành, phần mềm) qua trang liên hệ. IPC247 cung cấp hàng chính hãng Advantech, xác nhận tình trạng hàng khi báo giá và báo giá trong 2 giờ làm việc; bảo hành chính hãng theo từng dòng máy, thời hạn ghi rõ trên báo giá.
