Máy tính công nghiệp IPC-610 core i5

Máy tính công nghiệp IPC 610 cấu hình Core i5-3340

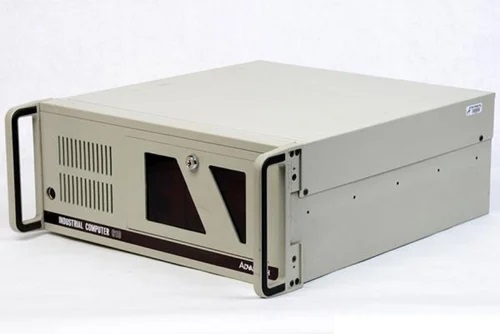

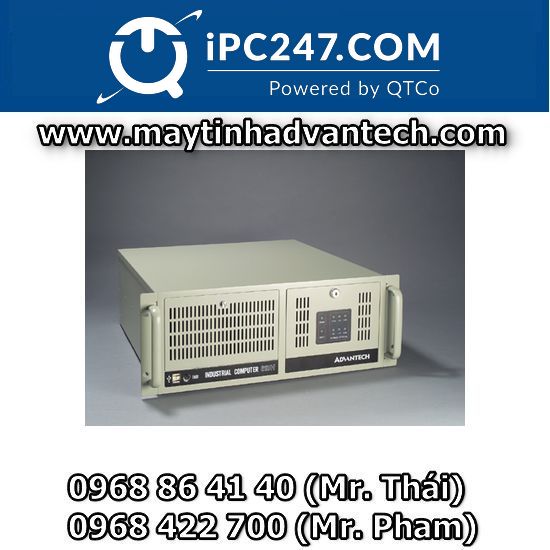

Trang này giới thiệu cấu hình Core i5 của máy tính công nghiệp Advantech IPC-610: khung rackmount 4U chuẩn 19 inch dòng IPC-610-H, bo mạch chủ ATX Advantech AIMB-701 (chipset H61, socket LGA1155), bộ xử lý Intel Core i5-3340, RAM 4 GB DDR3-1600, ổ cứng 500 GB và nguồn 80 PLUS Bronze 300 W. Đây là cấu hình dành cho Quý khách cần một máy tính công nghiệp IPC lắp trong tủ rack, chạy liên tục 24/7, có nhiều khe mở rộng để gắn card thu thập dữ liệu, card truyền thông hay card điều khiển chuyển động.

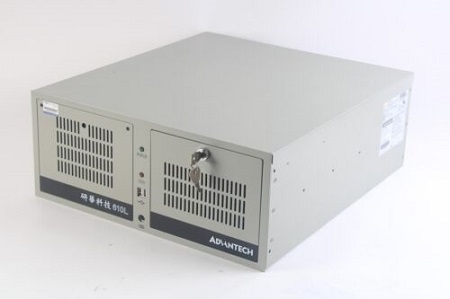

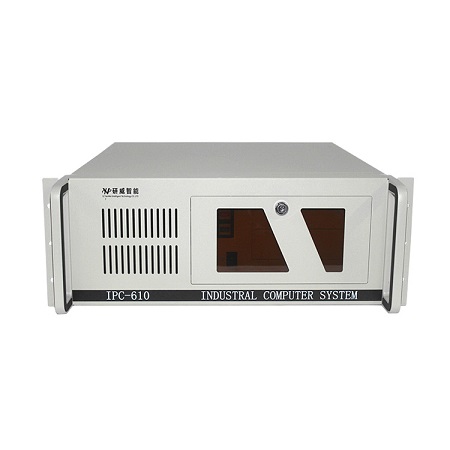

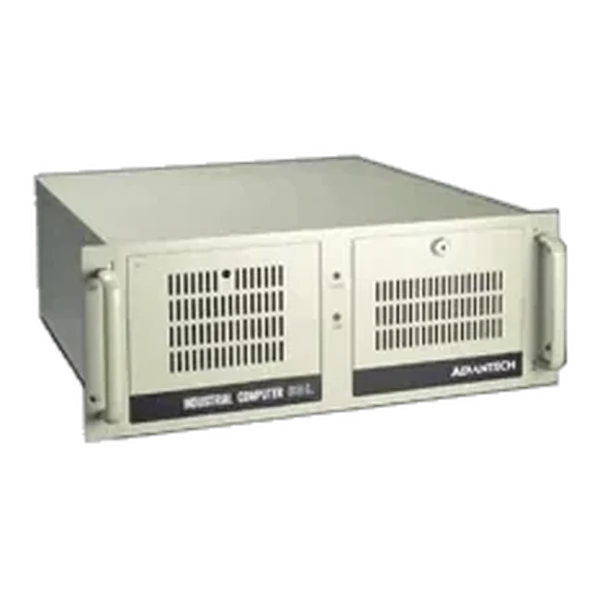

IPC-610 là mã máy rackmount 4U lâu năm của Advantech. Trên trang sản phẩm của hãng, dòng IPC-610-H được mô tả là khung rackmount 4U có đèn báo trạng thái, hỗ trợ tối đa 15 card mở rộng, khay ổ đĩa chống sốc và hai quạt có lọc bụi mở từ mặt trước. Nhờ chiều cao 4U, máy còn đủ không gian cho bo mạch chủ ATX đầy đủ và bộ tản nhiệt CPU công nghiệp, phù hợp các tủ điều khiển trong nhà máy, phòng server cấp phân xưởng và trung tâm điều hành.

IPC247 cung cấp hàng chính hãng Advantech, xác nhận tình trạng hàng khi báo giá và báo giá trong 2 giờ làm việc.

Cấu hình linh kiện

Danh sách linh kiện của cấu hình IPC-610 Core i5 do IPC247 lắp đặt, ghi theo mã linh kiện Advantech:

• IPC-610MB-00XHE, khung máy IPC-610-H bản lắp bo mạch chủ (motherboard version), RoHS

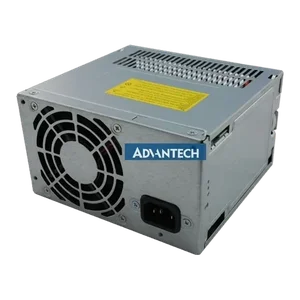

• PS8-300ATX-ZBE, nguồn 300 W ATX chuẩn 80 PLUS Bronze (Delta), RoHS
• AIMB-701G2-00A1E, bo mạch chủ ATX chipset H61, socket LGA1155, 1 khe PCIe x16, 2 cổng LAN
• Bộ xử lý Intel Core i5-3340 (bộ nhớ đệm 6 MB, tối đa 3,30 GHz) lắp trên socket
• Tản nhiệt CPU công nghiệp cho socket LGA1156/1155
• RAM 4 GB (2 x 2 GB) DDR3-1600, 240 chân
• Ổ cứng Seagate 500 GB SATA 3,5", 6 Gb/s, 7200 vòng/phút, bộ đệm 64 MB

Datasheet AIMB-701 của Advantech ghi rõ bo mạch hỗ trợ dòng Core i5 3xxx trên socket LGA1155 với bộ nhớ đệm L3 6 MB, và yêu cầu dùng bộ tản nhiệt CPU chuyên dụng của Advantech cho bo mạch này; cấu hình trên dùng đúng loại tản nhiệt công nghiệp cho socket LGA1155.

Điểm nổi bật của máy tính công nghiệp IPC-610

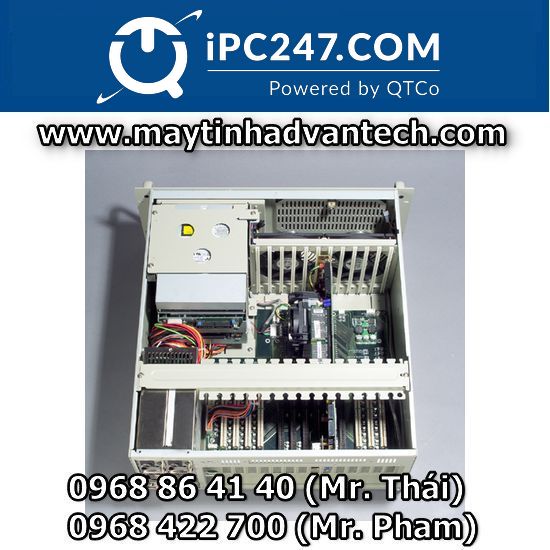

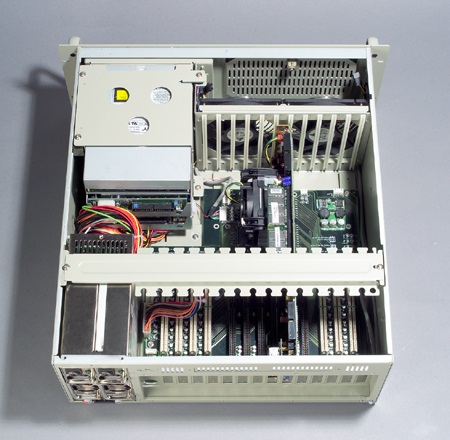

Khung 4U, tối đa 15 card mở rộng

Khung IPC-610-H hỗ trợ tối đa 15 card mở rộng. Bản lắp bo mạch chủ như cấu hình này dùng các khe có sẵn trên AIMB-701: theo datasheet hãng, bo có 1 khe PCIe x16, 1 khe PCIe x1 (bản G2) và 5 khe PCI 32-bit. Nhiều card PCI đời trước trong hệ thống đo lường, điều khiển vẫn lắp được, giúp Quý khách thay máy mà không phải thay toàn bộ card đang dùng.

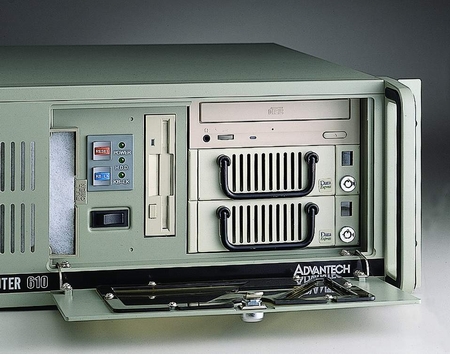

Khay ổ đĩa chống sốc

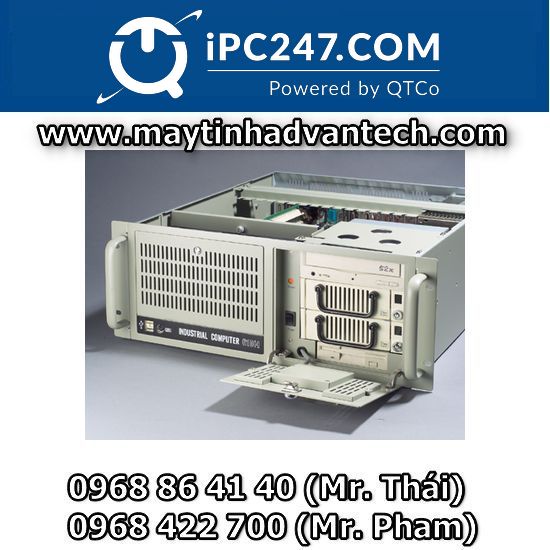

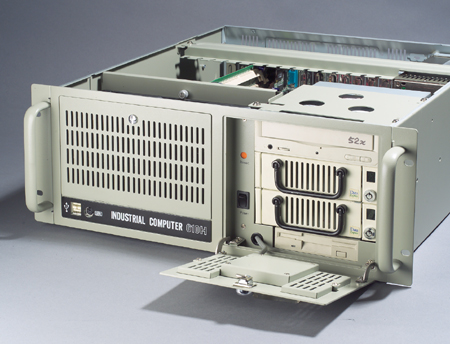

Thiết kế khay ổ đĩa chống sốc chứa được ba ổ 5,25" và một ổ 3,5" lắp từ mặt trước; khay 3,5" lắp được một ổ 2,5" HDD/SSD mà không cần khung chuyển. Advantech có phụ kiện IPC-DT-5230E chuyển hai khay 5,25" thành ba khay ổ SATA 3,5", thuận tiện khi cần thêm ổ để lưu dữ liệu sản xuất hoặc video.

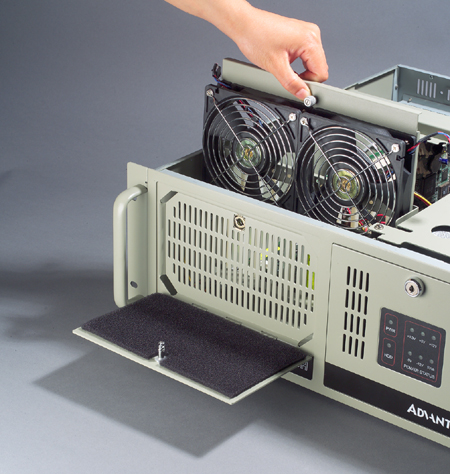

Làm mát có lọc bụi, bảo trì từ mặt trước

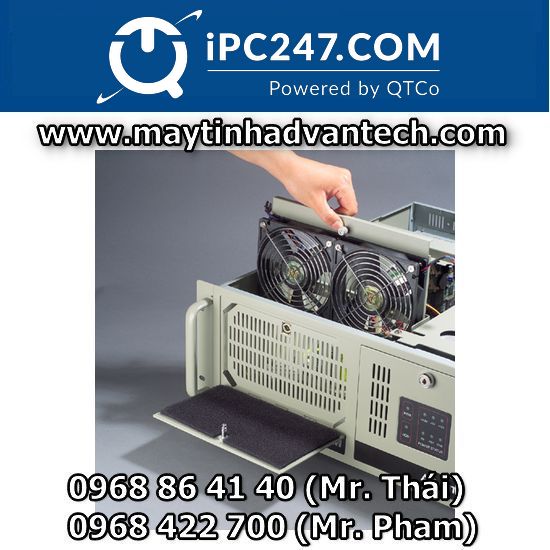

Hai quạt 12 cm, mỗi quạt 82 CFM, đặt phía trước và có tấm lọc bụi; Quý khách vệ sinh hoặc thay tấm lọc mà không phải rút máy khỏi tủ rack. Trong nhà máy dệt, gỗ, xi măng hay thức ăn chăn nuôi, vệ sinh tấm lọc định kỳ là việc bảo trì quan trọng nhất để máy chạy bền.

Cửa trước khoá được, đèn báo trạng thái

Cửa trước có khoá ngăn người không phận sự bấm nút nguồn hoặc cắm thiết bị lạ. Đèn LED báo nguồn, hoạt động ổ cứng và trạng thái điện áp nguồn; mặt trước có 2 cổng USB 2.0 và 1 cổng PS/2 để chép dữ liệu hay cắm bàn phím khi bảo trì.

Linh hoạt bộ nguồn

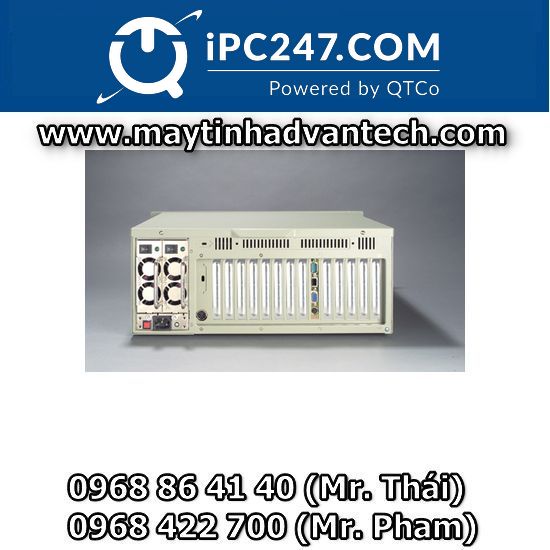

Khung hỗ trợ nguồn đơn chuẩn 80 PLUS hoặc nguồn dự phòng (redundant) tới 500 W. Cấu hình này dùng nguồn PS8-300ATX-ZBE 300 W, cũng là bộ nguồn Advantech đặt cho mã IPC-610MB-30HD trong bảng thông tin đặt hàng.

Thông số chính IPC-610 (Core i5-3340)

Thông số khung máy theo datasheet Advantech IPC-610-H (cập nhật 06/10/2022) và trang sản phẩm của hãng; thông số bo mạch theo datasheet AIMB-701.

Ứng dụng phù hợp tại Việt Nam

• Tủ điều khiển dây chuyền sản xuất: máy chủ SCADA, HMI trung tâm hoặc máy ghi dữ liệu cho cả phân xưởng, kết nối PLC qua Modbus TCP, OPC.
• Hệ thống đo lường, kiểm tra chất lượng: lắp card thu thập dữ liệu, card đếm xung, card truyền thông nối tiếp vào các khe PCI và PCIe.
• Trạm thu phí, bãi xe thông minh: máy xử lý trung tâm đặt trong tủ rack của nhà điều hành, chạy phần mềm quản lý làn và lưu dữ liệu giao dịch.
• Nhà máy nước, trạm bơm, trạm biến áp: máy giám sát đặt trong tủ rack phòng điều khiển, chạy liên tục và gửi dữ liệu về trung tâm điều độ.
• Hệ thống đang dùng nền LGA1155: chuẩn hoá cùng bo AIMB-701 với các máy IPC-610, IPC-510 đã có để dùng chung ảnh hệ điều hành và phụ tùng.

Dải nhiệt hoạt động của IPC-610 là 0 ~ 40 °C. Với vị trí dưới mái tôn nóng, sát lò nung hoặc tủ điện ngoài trời, Quý khách nên đặt máy trong tủ có làm mát hoặc chọn dòng máy không quạt chuyên cho môi trường khắc nghiệt.

Chọn cấu hình và máy tương đương

• IPC-610H Core i5-2400: cùng khung IPC-610-H và bo AIMB-701, dùng CPU Intel Core i5-2400.
• IPC-510 Core i5: khung rackmount 4U của Advantech với cùng nền Core i5-3340, lựa chọn khi Quý khách cần máy rack 4U gọn chi phí hơn.
• Danh mục máy tính công nghiệp rack và danh mục máy tính công nghiệp Advantech cho các dòng khác của hãng.

RAM, ổ cứng và hệ điều hành có thể điều chỉnh theo nhu cầu, ví dụ thay HDD bằng SSD công nghiệp để khởi động nhanh và chịu rung tốt hơn. Với dự án mới cần CPU thế hệ gần đây, IPC247 tư vấn bo mạch chủ Advantech phù hợp lắp trên cùng khung IPC-610.

Câu hỏi thường gặp

Máy tính công nghiệp IPC 610 là loại máy gì?

IPC-610 là mã máy tính công nghiệp rackmount 4U của Advantech, lắp bo mạch chủ ATX hoặc dùng backplane với card CPU (SBC), hỗ trợ tối đa 15 card mở rộng. Máy có khay ổ đĩa chống sốc, hai quạt lọc bụi mở từ mặt trước, cửa khoá và đèn báo trạng thái, đặt vừa tủ rack 19 inch.

IPC-610BP-00HD khác gì bản IPC-610MB?

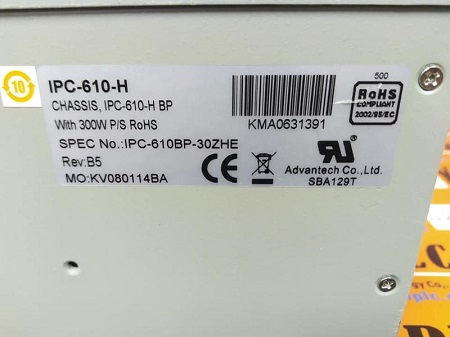

Trên trang sản phẩm IPC-610-H, Advantech chia mã đặt hàng thành hai nhóm: bản backplane (IPC-610BP-00HD, IPC-610BP-30HD, IPC-610BP-50HD) dùng với backplane và card CPU dạng cắm khe, và bản bo mạch chủ (IPC-610MB-00HD, IPC-610MB-30HD, IPC-610MB-50HD) lắp bo mạch chủ ATX. Theo datasheet, mã đuôi 30HD đi kèm nguồn PS8-300ATX-ZBE, mã đuôi 50HD đi kèm nguồn PS8-500ATX-BB. Cấu hình Core i5 trên trang này dùng bản bo mạch chủ với bo AIMB-701.

Máy tính công nghiệp IPC khác máy tính văn phòng ở điểm nào?

IPC (Industrial PC) là máy tính thiết kế để chạy liên tục trong môi trường sản xuất. Với IPC-610, khác biệt nằm ở khung 4U lắp tủ rack, khay ổ chống sốc, quạt có lọc bụi thay từ mặt trước, cửa khoá, đèn báo trạng thái nguồn, bo mạch chủ công nghiệp có watchdog và nhiều khe PCI, PCIe cho card công nghiệp.

Cấu hình Core i5-3340 có nâng cấp được không?

Bo AIMB-701 hỗ trợ tối đa 16 GB RAM DDR3 qua 2 khe DIMM, có 4 cổng SATA và các khe PCIe x16, PCIe x1, PCI, nên có thể nâng RAM, thêm ổ, gắn card mở rộng. Việc đổi CPU cần nằm trong danh sách bo mạch hỗ trợ; IPC247 kiểm tra tương thích trước khi tư vấn.

Làm sao nhận báo giá IPC-610 Core i5?

Quý khách gửi nhu cầu (phần mềm sử dụng, số card mở rộng, dung lượng lưu trữ, vị trí lắp đặt) qua trang liên hệ. IPC247 cung cấp hàng chính hãng Advantech, báo giá trong 2 giờ làm việc, bảo hành chính hãng theo từng dòng máy, thời hạn ghi rõ trên báo giá; cho mượn máy chạy thử theo thoả thuận từng dự án.

Nguồn tham khảo

• Trang sản phẩm Advantech IPC-610-H (advantech.com)
• Datasheet Advantech IPC-610-H (advdownload.advantech.com)
• Datasheet Advantech AIMB-701 (advdownload.advantech.com)
