Máy tính công nghiệp IPC-7220 core i7-3770

Máy tính công nghiệp Advantech IPC-7220 cấu hình Core i7-3770

Trang này giới thiệu cấu hình máy tính công nghiệp Advantech IPC-7220 dùng bộ xử lý Intel Core i7-3770 trên bo mạch chủ ATX AIMB-701 (chipset H61, socket LGA1155). Đây là cấu hình mạnh nhất trong nhóm IPC-7220 chạy nền tảng LGA1155 mà IPC247 giới thiệu, dành cho trạm cần xử lý nhiều luồng cùng lúc: phần mềm SCADA nhiều màn hình, máy chủ thu thập dữ liệu nhỏ đặt tại xưởng, hay máy chạy phần mềm thị giác máy cần CPU 4 nhân 8 luồng.

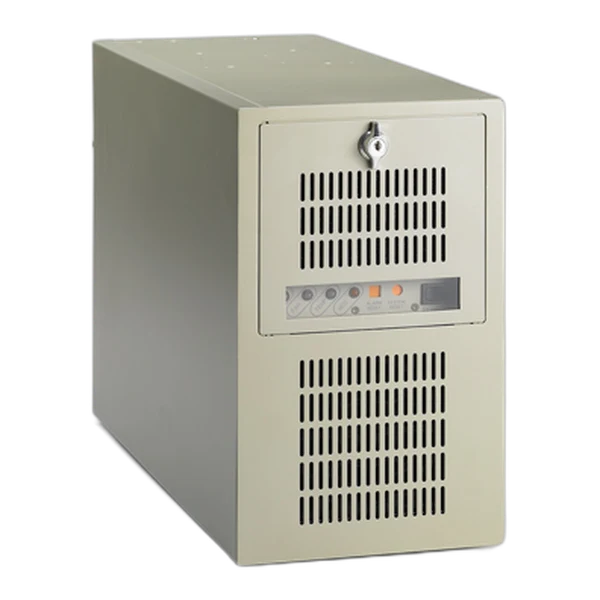

IPC-7220 là dòng máy tính công nghiệp để bàn hoặc treo tường của Advantech, thiết kế cho bo mạch chủ ATX/mATX. Khung máy làm bằng thép, có cửa trước khoá được, khay ổ đĩa chống sốc, quạt hệ thống có bộ lọc bụi tháo rời và mô-đun quản lý thông minh theo dõi quạt, nhiệt độ. Trên trang chính thức của Advantech, IPC-7220 đang ở trạng thái Active.

Điểm nổi bật của IPC-7220 Core i7-3770

• CPU 4 nhân 8 luồng: Intel Core i7-3770 (thế hệ Ivy Bridge, tiến trình 22 nm), xung cơ bản 3,40 GHz, Turbo tối đa 3,90 GHz, 8 MB Intel Smart Cache, TDP 77 W, đồ hoạ tích hợp Intel HD Graphics 4000.
• Đặt bàn hoặc treo tường: kích thước 200 x 320 x 480 mm, nặng 14 kg, đi kèm bộ giá treo; phù hợp đặt cạnh tủ điện hoặc gắn lên vách phòng điều khiển.
• Khay ổ đĩa chống sốc: hai khay 5,25" mở từ mặt trước, một khay 3,5" mặt trước và một khay 3,5" bên trong.
• Bảo vệ vận hành: cửa trước có khoá chống thao tác trái phép, đèn LED báo nguồn, ổ cứng, nhiệt độ và quạt; nút nguồn, nút khởi động lại và nút tắt cảnh báo nằm ở mặt trước.
• Làm mát dễ bảo trì: quạt 12 cm (82 CFM) điều khiển PWM chạy êm, hai tấm lọc bụi (7 x 12 cm và 12 x 12 cm) tháo rời để vệ sinh, giá đỡ nguồn thiết kế dễ thay.
• Mở rộng theo bo ATX: bo AIMB-701 có khe PCIe x16 và hai cổng LAN, đủ chỗ cho card đồ hoạ rời, card thu hình hoặc card truyền thông công nghiệp.

Thông số chính

Bảng dưới tóm tắt thông số khung máy IPC-7220 theo datasheet Advantech (cập nhật 11/04/2023) và thông số CPU theo trang Intel cho Core i7-3770. Danh sách linh kiện của cấu hình nằm ở bảng phía trên.

Ứng dụng phù hợp

• Trạm SCADA, HMI trung tâm trong nhà máy: CPU 8 luồng chạy đồng thời phần mềm giám sát, cơ sở dữ liệu lịch sử và trình duyệt báo cáo mà không giật màn hình. Phù hợp các nhà máy điện tử, thực phẩm, dệt may ở các khu công nghiệp phía Bắc và phía Nam.
• Máy thu thập dữ liệu sản xuất (MES, OEE): đọc dữ liệu từ PLC qua Modbus hoặc OPC, ghi vào cơ sở dữ liệu cục bộ, đẩy lên máy chủ trung tâm.
• Kiểm tra bằng thị giác máy: khe PCIe x16 cho phép gắn card thu hình hoặc card đồ hoạ, phù hợp trạm kiểm tra ngoại quan, đọc mã vạch tốc độ trung bình.
• Thay thế, mở rộng hệ thống đang chạy nền LGA1155: nhà máy đang dùng máy cùng nền tảng có thể giữ nguyên ảnh hệ điều hành, phần mềm và driver, giảm thời gian chạy thử lại.
• Trạm điều khiển trong ngành nước, xi măng, thép: khung treo tường gọn, có lọc bụi, đặt được trong phòng điều khiển hoặc cạnh tủ điện có điều hoà.

Chọn cấu hình và máy tương đương

Cùng khung máy IPC-7220 và bo AIMB-701, IPC247 có bản Core i3 (i3-3240) cho các trạm chỉ cần chạy một phần mềm giám sát hoặc thu thập dữ liệu nhẹ. Bản Core i7-3770 trên trang này nên chọn khi phần mềm dùng nhiều luồng, khi cần chạy song song nhiều ứng dụng, hoặc khi dự kiến nâng tải trong vài năm tới. Nếu dự án mới không bắt buộc nền LGA1155, Quý khách có thể xem IPC-7220 Core i7-4790 hoặc trang tổng quan máy tính công nghiệp Advantech IPC-7220. Các dòng khác của hãng xem tại danh mục máy tính công nghiệp Advantech.

Khi cần thêm ổ cứng, Advantech có phụ kiện IPC-DT-3120E (đổi một khay 3,5" thành hai khay 2,5" SATA) và IPC-DT-5230E (đổi hai khay 5,25" thành ba khay SATA 2,5" hoặc 3,5"). RAM và ổ cứng của cấu hình có thể điều chỉnh theo nhu cầu; IPC247 xác nhận tình trạng hàng khi báo giá.

Câu hỏi thường gặp

Máy tính công nghiệp Advantech IPC-7220 là loại máy gì?

IPC-7220 là dòng máy tính công nghiệp đặt bàn hoặc treo tường của Advantech, dùng bo mạch chủ ATX/mATX, có cửa trước khoá được, khay ổ đĩa chống sốc, quạt có lọc bụi và mô-đun quản lý thông minh theo dõi quạt và nhiệt độ.

Máy tính công nghiệp Core i7 IPC-7220 khác bản Core i3 thế nào?

Hai bản dùng chung khung máy và bo AIMB-701. Bản Core i7-3770 có 4 nhân 8 luồng, 8 MB cache, Turbo tới 3,90 GHz, phù hợp phần mềm nặng và đa nhiệm; bản IPC-7220 Core i3 hướng tới tác vụ giám sát, thu thập dữ liệu nhẹ.

IPC-7220 chạy được ở nhiệt độ bao nhiêu?

Theo datasheet Advantech, máy hoạt động ở 0 ~ 40 °C, độ ẩm 10 ~ 85% không ngưng tụ, chịu rung 1 Grms (5 ~ 500 Hz) và sốc 10 G khi hoạt động. Môi trường nóng hơn nên đặt trong tủ có làm mát.

IPC-7220 Core i7-3770 có gắn được card đồ hoạ rời không?

Có. Bo AIMB-701 có khe PCIe x16; công suất nguồn cần chọn theo card. IPC247 tư vấn nguồn và card phù hợp khi báo giá.

Làm sao nhận báo giá IPC-7220?

Quý khách gửi nhu cầu (phần mềm chạy, số màn hình, ổ cứng, card mở rộng) qua trang liên hệ. IPC247 cung cấp hàng chính hãng Advantech, báo giá trong 2 giờ làm việc, bảo hành chính hãng theo từng dòng máy, thời hạn ghi rõ trên báo giá.

Nguồn tham khảo

• Trang sản phẩm Advantech IPC-7220 (advantech.com)
• Datasheet Advantech IPC-7220 (advdownload.advantech.com)
