Máy tính công nghiệp không quạt ARK-2230L

Advantech ARK-2230 (ARK-2230L): máy tính công nghiệp không quạt Intel Celeron J1900

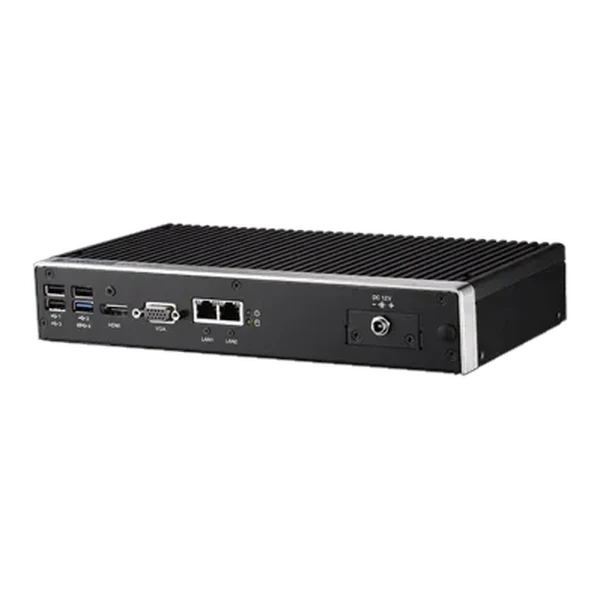

Advantech ARK-2230L là máy tính nhúng công nghiệp không quạt dạng hộp kiểu module (modular fanless box PC) thuộc dòng ARK-2000 của Advantech. Máy dùng bộ xử lý Intel Celeron J1900 bốn nhân, xung nhịp 2.0 GHz, bộ nhớ đệm L2 2 MB, tích hợp đồ họa Intel thế hệ 7 trên cùng một chip SoC. Toàn bộ thân máy là vỏ nhôm tản nhiệt thụ động, không quạt, công suất tiêu thụ điển hình chỉ 7.3 W và tối đa 13.3 W, phù hợp chạy liên tục trong tủ điện, cạnh dây chuyền hoặc trong không gian kín có nhiều bụi.

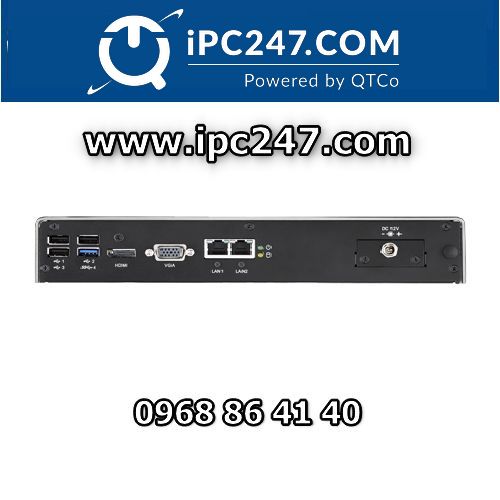

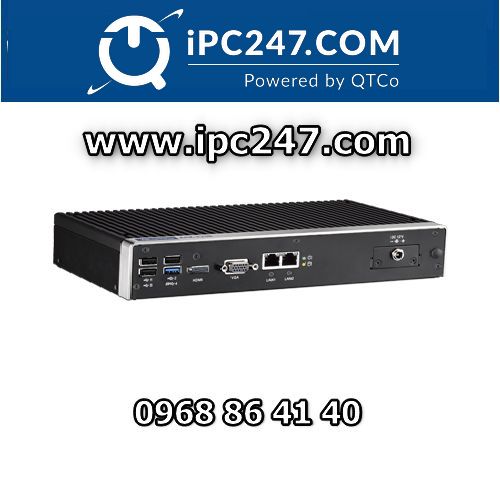

ARK-2230L có khung vỏ 260 x 44 x 140.2 mm, nặng 2.3 kg, với bộ cổng cân đối cho tự động hóa: 2 cổng Gigabit LAN Intel i210, 4 cổng COM (2 x RS-232 và 2 x RS-232/422/485), 8 bit DIO lập trình được, 1 cổng USB 3.0 và 4 cổng USB 2.0, cùng hai đầu ra hình VGA và HDMI chạy độc lập. Điểm riêng của máy là khả năng mở rộng theo module: khe iDoor ở mặt máy, module nguồn 9–36 VDC và lớp mở rộng thứ hai (ARK Plus) đặt hàng kèm máy, giúp Quý khách bổ sung cổng COM, PoE hoặc CANBus mà không phải đổi sang dòng máy khác. Mã đặt hàng thông dụng là ARK-2230L-U0A2E.

Điểm nổi bật của ARK-2230L

• Intel Celeron J1900 bốn nhân 2.0 GHz: đủ cho HMI, SCADA trạm, thu thập dữ liệu, gateway giao thức và phần mềm điều khiển nhẹ, trong khi điện năng tiêu thụ thấp giúp máy chạy mát khi không có quạt.
• Hai màn hình độc lập VGA + HDMI: VGA tới 2048 x 1152 @ 60 Hz, HDMI 1.4a xuất 1080p @ 60 Hz; tiện cho một màn vận hành và một màn hiển thị thông tin.
• Hai cổng Gigabit LAN Intel i210: cả hai hỗ trợ Wake On LAN, tách được mạng điều khiển và mạng văn phòng.
• Cổng công nghiệp đầy đủ: 2 cổng RS-232, 2 cổng RS-232/422/485 có auto flow control, 8 bit DIO, watchdog 255 mức đặt bằng phần mềm.
• Lưu trữ hai tầng: 1 khe mSATA kích thước đầy đủ cho SSD hệ điều hành và 1 khay SATA 2.5" (nhận ổ cao 12.5 mm) cho dữ liệu.
• Mở rộng truyền thông: 1 khe Mini PCIe kích thước đầy đủ kèm khe SIM, dùng cho module 3G/4G hoặc Wi-Fi; tương thích module iDoor, EMIO Mini PCIe và module MIOe của Advantech.
• Nguồn linh hoạt: ngõ vào 12 VDC đầu cắm có khóa; tùy chọn module nguồn 9–36 VDC (MIOE-PWR2-00A1E) đặt hàng cùng máy để cấp trực tiếp từ nguồn 24 VDC của tủ điện hoặc ắc quy xe.
• Dải nhiệt rộng: hoạt động -20 ~ 60 °C khi dùng linh kiện chịu nhiệt mở rộng, lưu kho -40 ~ 85 °C; chịu rung 3 Grms theo IEC 60068-2-64 và sốc 30 G theo IEC 60068-2-27 khi dùng SSD.

Thông số kỹ thuật ARK-2230L

Bảng dưới đây được đối chiếu với datasheet Advantech ARK-2230L A2 (cập nhật 29/12/2025).

Bộ xử lý (Processor)
Part Number	ARK-2230L-U0A2E
CPU	Intel Celeron Processor J1900 Quad Core SoC
Core Number	4
Frequency	2.0 GHz
L2 Cache	2 MB
BIOS	AMI EFI
Bộ nhớ (Memory)
Technology	DDR3L 1333 MHz
Max. Capacity	8 GB
Socket	1 x 204-pin SO-DIMM
Đồ họa (Graphics)
Chipset	Intel Celeron J1900 SoC integrated, 7th Gen. Intel Graphic core
Graphic Engine	DirectX 11.1, OCL 1.2, OGL 3.2; Encode: H.264, MPEG2/4, VC1, WMV9; Decode: H.264, MPEG2
VGA	Up to 2048 x 1152 @ 60Hz
HDMI	HDMI 1.4a for HD video playback, 1080P at 60Hz
Dual Display	Yes, VGA + HDMI
Mạng (Ethernet)
LAN1	10/100/1000 Mbps Intel i210 GbE, support Wake On Lan
LAN2	10/100/1000 Mbps Intel i210 GbE, support Wake On Lan
Âm thanh (Audio)
Interface	Realtek ALC888S, High Definition Audio. Line-out, Mic-in, Line-in
Cổng I/O
Serial port	2 x RS-232 ports, 2 x RS-232/422/485 port with auto flow control
Digital I/O	8bit programmable general purpose input/output
USB	1 x USB 3.0, 4 x USB 2.0
Khác (Others)
Watchdog timer	255 levels timer interval, setup by software
Mở rộng (Expansion)
Mini PCIe	1 x full size Mini PCIe with SIM holder
Lưu trữ (Storage)
HDD	Supports one SATA 2.5" HDD Bay (Compatible with 12.5mm height HDD) (Max. Data Transfer Rate 300 MB/s)
SSD	1 x full size mSATA socket, with USB signal co-lay
Phần mềm (Software Support)
Microsoft Windows	Windows 10, WES8, Windows 8, WES7, Windows 7
Linux	Support by project
Nguồn (Power)
Power Type	ATX
Input Voltage	12 VDC (9 ~ 36 VDC as option)
Minimum Power Input	12 V, 1.5 A
Power Adaptor	AC to DC, DC12V/5A, 60 W (Optional)
Consumption	Typical 7.3 W, Max. 13.3 W
Cơ khí (Mechanical)
Construction	Aluminum housing
Mounting	Din-Rail mounting, Desk/wall-mounting, VESA mounting
Dimensions	260 x 44 x 140.2 mm (10.24" x 1.73" x 5.52")
Weight	2.3 kg (5.07 lb)
Môi trường (Environment)
Operational Temperature	With extended temperature peripherals: -20 ~ 60 °C (-4 ~ 140 °F) with 0.7m/s air flow; With 2.5-inch hard disk 0 ~ 40 °C (32 ~ 104 °F) with 0.7m/s air flow
Storage Temperature	-40 ~ 85 °C (-40 ~ 185 °F)
Relative Humidity	95% @ 40 °C (non-condensing)
Vibration during Operation	With SSD: 3 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis
Shock During Operation	With SSD: 30 G, IEC 60068-2-27, half sine, 11 ms duration
Chứng nhận (Certification)
EMC	CE/FCC Class B, CCC, BSMI
Safety Certifications	UL, CCC, BSMI

Mã đặt hàng và phụ kiện ARK-2230L

• ARK-2230L-U0A2E và ARK-2230L-U0A3: hai mã được liệt kê trong datasheet, cùng Intel Celeron J1900 2.0 GHz, VGA + HDMI, 2 cổng GbE, dải nhiệt hoạt động -20 ~ 60 °C. RAM, ổ lưu trữ và hệ điều hành được cấu hình theo yêu cầu.
• Hộp máy ARK-2230L-U0A2E: thân máy, hướng dẫn sử dụng và bộ gá treo tường.
• Nguồn và gá lắp: adapter 96PSA-A60W12W7-3 (DC12V/5A, 60 W), bộ gá DIN-rail AMK-R005E, bộ gá VESA AMK-V019E.
• Module nguồn 9–36 VDC: MIOE-PWR2-00A1E đặt kèm giá đỡ 1960071203N102; dùng adapter 96PSA-A65W19P2-1 (DC19V, 65 W) khi cấp từ điện lưới.
• Module iDoor MOS (một khe cho bản một lớp): CANBus 2 kênh, cổng LPT, USB 2 kênh, Gigabit LAN 1 hoặc 2 kênh, RS-232 hoặc RS-422/485 cách ly 2 kênh, RS-232 hoặc RS-422/485 4 kênh DB37, CANBus cách ly 2 kênh, 16 DI/8 DO cách ly.
• Lớp mở rộng ARK Plus (bản hai lớp là ARK-2230): AMO-2201E thêm 4 cổng RS-232/422/485 và khay ổ 2.5" tháo nhanh; AMO-2202E thêm 4 cổng Gigabit PoE; AMO-2203E thêm 2 cổng CANBus cách ly 2,500 VDC.
• Hệ điều hành cài sẵn tùy chọn: WES7E/WES7P 64-bit và Windows 10 Enterprise 64-bit.

Ứng dụng phù hợp tại Việt Nam

• Nhà máy điện tử, dệt may, thực phẩm: chạy HMI/SCADA tại trạm, đọc PLC, biến tần, đồng hồ đo qua cổng RS-485; một cổng LAN nối mạng điều khiển, cổng còn lại nối hệ thống MES hoặc văn phòng.
• Gateway IoT và thu thập dữ liệu: 4 cổng COM, 8 bit DIO và khe Mini PCIe kèm SIM cho modem 4G, phù hợp trạm quan trắc môi trường, trạm bơm, trạm điện mặt trời cần gửi dữ liệu về trung tâm.
• Trạm cân, bãi đỗ xe, kiosk: nhiều cổng COM cho đầu cân, đầu đọc thẻ, máy in; hai màn hình VGA + HDMI cho màn vận hành và màn hiển thị cho khách.
• Nhà sản xuất máy (OEM): gắn DIN-rail trong tủ điện máy đóng gói, máy chiết rót, máy gia công; nguồn 9–36 VDC tùy chọn cấp thẳng từ nguồn 24 VDC của tủ.
• Giám sát camera quy mô nhỏ: kết hợp lớp mở rộng AMO-2202E để có 4 cổng PoE Gigabit cấp nguồn cho camera IP ngay tại tủ.

Chọn cấu hình và máy tương đương

Với ARK-2230L, Quý khách nên chọn SSD mSATA làm ổ hệ điều hành khi máy đặt ở nơi rung hoặc nóng, vì dải nhiệt -20 ~ 60 °C áp dụng khi dùng linh kiện chịu nhiệt mở rộng, còn khi dùng ổ cứng cơ 2.5" dải nhiệt là 0 ~ 40 °C. RAM tối đa 8 GB DDR3L trên 1 khe SO-DIMM. Tủ điện có sẵn nguồn 24 VDC thì đặt kèm module nguồn 9–36 VDC; cần thêm cổng thì chọn module iDoor hoặc chuyển sang bản hai lớp ARK-2230 với module AMO. Trong dòng ARK-2000 của Advantech, Quý khách có thể tham khảo:

• Advantech ARK-2121L: cùng nền Intel Celeron J1900, thiết kế nhiều cổng I/O trong một thân máy không quạt.
• Advantech ARK-2232L: máy module không quạt dùng Intel Atom E3940, cùng cách mở rộng theo module như ARK-2230L.

Xem thêm danh mục máy tính công nghiệp không quạt và máy tính công nghiệp Advantech trên IPC247. IPC247 xác nhận tình trạng hàng khi báo giá và cho mượn máy chạy thử theo thoả thuận từng dự án.

Câu hỏi thường gặp về ARK-2230L

ARK-2230 và ARK-2230L khác nhau thế nào?

Theo Advantech, ARK-2230L là bản một lớp; bản hai lớp gọi là ARK-2230, tức ARK-2230L gắn thêm module mở rộng ARK Plus (AMO-2201E, AMO-2202E hoặc AMO-2203E) để có thêm cổng COM, PoE hoặc CANBus cách ly. Bo mạch chính, CPU J1900 và bộ cổng cơ bản giống nhau.

ARK-2230L-U0A2E có cấu hình gì?

ARK-2230L-U0A2E dùng Intel Celeron J1900 bốn nhân 2.0 GHz, 1 khe SO-DIMM DDR3L 1333 MHz tối đa 8 GB, VGA + HDMI, 2 cổng GbE Intel i210, 4 cổng COM, 1 USB 3.0, 4 USB 2.0, âm thanh, 1 Mini PCIe kèm SIM, 1 mSATA, 1 khay SATA 2.5", nguồn 12 VDC, dải nhiệt -20 ~ 60 °C.

ARK-2230L chạy được hệ điều hành nào?

Advantech công bố hỗ trợ Windows 10, WES8, Windows 8, WES7, Windows 7; Linux hỗ trợ theo dự án. BIOS mặc định dành cho hệ điều hành 32-bit; hệ điều hành 64-bit dùng bản BIOS 1420050223, Windows 8.1/Windows 10 dùng bản BIOS 1420048117. IPC247 cài và cấu hình hệ điều hành theo yêu cầu khi giao máy.

ARK-2230L dùng nguồn bao nhiêu volt?

Máy nhận 12 VDC qua đầu cắm có khóa, tối thiểu 12 V, 1.5 A; adapter 60 W là phụ kiện tùy chọn. Khi cần cấp từ nguồn 24 VDC công nghiệp hoặc ắc quy, Quý khách đặt kèm module nguồn 9–36 VDC MIOE-PWR2-00A1E.

Mua ARK-2230L ở đâu, báo giá thế nào?

IPC247 cung cấp hàng chính hãng Advantech ARK-2230L và các máy ARK-2000 cùng dòng, bảo hành chính hãng theo từng dòng máy, thời hạn ghi rõ trên báo giá. Quý khách gửi mã đặt hàng hoặc mô tả ứng dụng qua trang liên hệ, IPC247 báo giá trong 2 giờ làm việc.
