Máy tính công nghiệp màn hình cảm ứng PPC-3150S

PPC-3150S – Panel PC công nghiệp 15 inch không quạt Celeron N2930 của Advantech

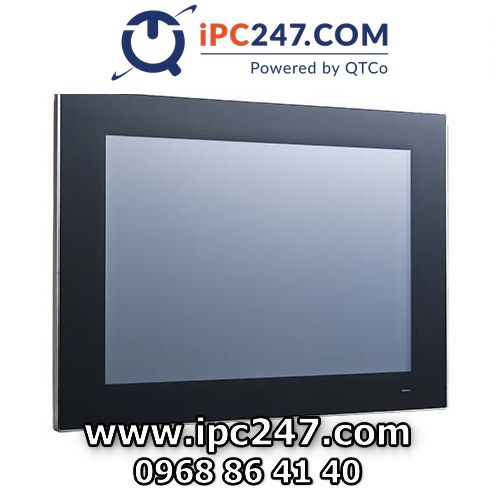

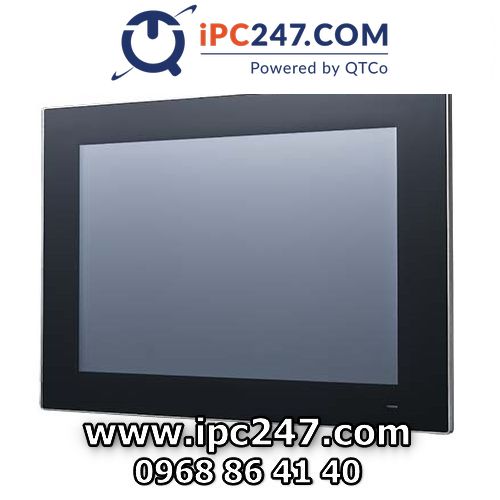

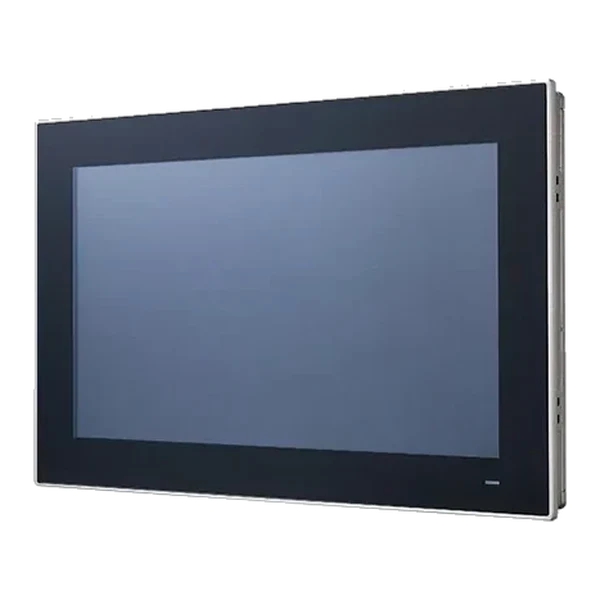

PPC-3150S là máy tính công nghiệp màn hình cảm ứng 15 inch thuộc dòng General Panel PC của Advantech. Máy gộp bo mạch chủ, màn hình TFT LCD độ phân giải XGA 1024 x 768 và cảm ứng điện trở 5 dây vào một khối vỏ hợp kim nhôm mỏng, tản nhiệt hoàn toàn thụ động, không dùng quạt. Bộ xử lý là Intel Celeron N2930 bốn nhân, xung 1,83 GHz, bộ nhớ đệm L2 2 MB, kèm một khe SO-DIMM DDR3L 1333 MHz nhận tối đa 8 GB.

Theo datasheet chính thức của Advantech, PPC-3150S là Panel PC siêu mỏng, giá trị cao, đưa khả năng xử lý vào một hệ thống nhỏ gọn, công suất tiêu thụ 20 W khi chạy thử tải. Mặt trước phẳng hoàn toàn (true-flat) đạt chuẩn IP66, máy có hai cổng nối tiếp, ba cổng USB và hai cổng Gigabit Ethernet. Mặt sau có đèn báo e-Eye hiển thị trạng thái hoạt động để kỹ thuật viên phát hiện và phân tích sự cố nhanh hơn.

Mã đặt hàng của cấu hình tiêu chuẩn trong datasheet Advantech (cập nhật ngày 14/08/2023) là PPC-3150S-RB – 15" PPC với Intel N2930, cảm ứng điện trở. Nhiều hệ thống đang vận hành dùng mã PPC-3150S-RAE; Quý khách có thể gửi mã đang dùng để IPC247 đối chiếu cấu hình tương ứng. IPC247 cung cấp hàng chính hãng Advantech và xác nhận tình trạng hàng khi báo giá.

Điểm nổi bật của PPC-3150S

• Màn hình công nghiệp 15" XGA: TFT LCD đèn nền LED, độ sáng 400 cd/m², tương phản 700:1, góc nhìn 80/80/70/70 độ – đủ rộng cho người vận hành đứng lệch trước tủ.
• Cảm ứng điện trở 5 dây, mặt phẳng: thao tác được khi đeo găng tay hoặc dùng bút; theo hãng, độ bền 36.000.000 lần chạm.
• Không quạt, vỏ hợp kim nhôm: tản nhiệt thụ động giúp hạn chế hút bụi vào trong máy và bớt một bộ phận chuyển động cần bảo dưỡng định kỳ.
• Mặt trước IP66: chịu bụi và tia nước khi lắp âm tủ, thuận tiện vệ sinh khu vực sản xuất.

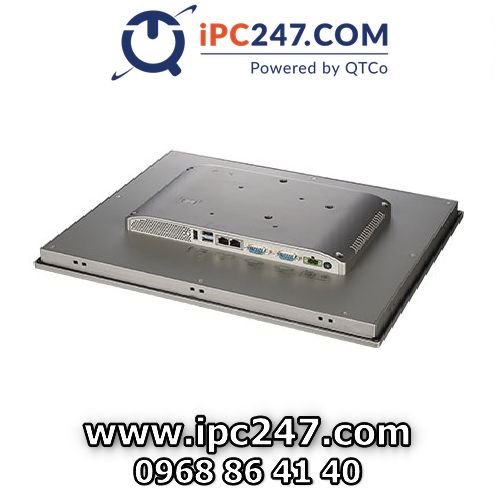

• Cổng kết nối thiết thực: 1 RS-232 và 1 RS-232/422/485 (chọn chế độ trong BIOS), 2 USB 2.0, 1 USB 3.0, 2 LAN Gigabit.
• Mở rộng qua Mini PCIe: một khe Mini PCIe kích thước đầy đủ, dùng cho module Wi-Fi/Bluetooth theo danh mục phụ kiện của hãng.
• Lắp đặt linh hoạt: lỗ bắt VESA 75 x 75, lắp âm tủ, treo tường hoặc đặt chân đế với phụ kiện dòng PPC.
• Giám sát e-Eye: đèn báo trạng thái ở mặt sau máy hỗ trợ theo dõi và bảo vệ hệ thống.

Thông số chính PPC-3150S

Bảng dưới đây đã đối chiếu với datasheet chính thức PPC-3150S của Advantech (cập nhật 14/08/2023): mã đặt hàng tiêu chuẩn PPC-3150S-RB, mặt trước IP66, nguồn 12 ~ 24 VDC.

Part Number	PPC-3150S-RB
Processor System
CPU	Intel® Celeron® N2930, Quad core
Frequency	1.83 GHz
L2 Cache	2 MB
Memory	1 x SO-DIMM DDR3L 1333 MHz, max. 8 GB
Storage	1 x mSATA bay (default); 1 x 2.5" SATA bay (optional, requires bracket module PPC-3100S-HDDE)
Network (LAN)	2 x 10/100/1000 Mbps Ethernet
I/O Ports	1 x RS-232, 1 x RS-232/422/485 (adjustable through BIOS); 2 x USB 2.0, 1 x USB 3.0
Expansion	1 x Full-size Mini PCIe slot
Watchdog Timer	255 timer levels, set up by software
Physical Characteristics
Dimensions	391.36 x 312.46 x 51.5 mm (15.4" x 12.3" x 2.0")
Panel Cutout	382 x 303 mm (15.03" x 11.92")
Weight	4 kg (8.8 lb)
OS Support
OS Support	Microsoft® Windows 7 (32/64-bit), Windows 10 IoT LTSC (64-bit), Linux
Power Supply
Input Voltage	12 ~ 24 VDC
Power Consumption	20 W (Burn-in test 7.0 in Windows 7, 32-bit)
LCD Display
Display Type	15" TFT LCD (LED backlight)
Resolution	1024 x 768
Viewing Angle	80 (left), 80 (right), 70 (up), 70 (down)
Luminance (cd/m2)	400
Contrast Ratio	700
Touchscreen
Touch Type	5-wire resistive touch
Light Transmission	80 ± 5% at 550 nm wavelength
Controller	RS-232 interface
Durability (Touches)	36 million
Environment
Operating Temperature	0 ~ 50 °C (32 ~ 122 °F)
Storage Temperature	-40 ~ 60 °C (-40 ~ 140 °F)
Relative Humidity	95% @ 40 °C (non-condensing)
Shock	Operating 10 G peak acceleration (11 ms duration), follow IEC 60068-2-27
Vibration	Operating Random Vibration Test 5 ~ 500 Hz, 2 Grms with SSD, follow IEC 60068-2-64
EMC	CE, FCC Class B, BSMI, UKCA
Safety	CB, UL, CCC, UKCA
Front Panel Protection	IP66 compliant

Ứng dụng phù hợp tại Việt Nam

• HMI/SCADA tại tủ điều khiển: màn hình 15 inch hiển thị đủ sơ đồ quy trình; kết nối PLC qua RS-485 hoặc Ethernet, giám sát dây chuyền tại chỗ.
• Trạm MES, nhập liệu sản xuất: công nhân xác nhận công đoạn, quét mã vạch qua USB, dữ liệu đẩy về máy chủ qua hai cổng LAN.
• Thực phẩm, đồ uống, thuỷ sản: mặt trước IP66 chịu rửa nước; cảm ứng điện trở thao tác được khi đeo găng tay.
• Dệt may, chế biến gỗ, bao bì: máy không quạt hạn chế bụi vải, mùn gỗ lọt vào bên trong.
• Kho vận, cân điện tử, bãi xe: nối đầu cân hoặc đầu đọc thẻ qua RS-232, màn hình 15 inch dễ nhìn cho người vận hành.

Dải nhiệt độ làm việc của PPC-3150S là 0 ~ 50 °C, phù hợp nhà xưởng có thông gió và tủ điện trong nhà. Vị trí nóng hơn hoặc cần nguồn dải rộng, Quý khách tham khảo PPC-3150 (Intel Atom E3845, dải nhiệt -20 ~ 60 °C, nguồn 9 ~ 32 VDC, có khe PCI/PCIe).

Chọn cấu hình và máy tương đương

Khi báo giá PPC-3150S, IPC247 cần Quý khách cho biết: dung lượng RAM (tối đa 8 GB DDR3L), ổ lưu trữ (mSATA mặc định hay thêm ổ 2,5" SATA bằng bracket PPC-3100S-HDDE), có cần module Wi-Fi qua khe Mini PCIe không, hệ điều hành (Windows 10 IoT LTSC 64-bit, Windows 7 hay Linux), nguồn cấp (12 ~ 24 VDC từ tủ hoặc adapter 96PSA-A90W19OT-3) và kiểu lắp đặt (âm tủ theo lỗ khoét 382 x 303 mm, treo tường, tay đỡ VESA hoặc chân đế).

Cần màn hình nhỏ hơn cùng nền tảng Celeron N2930, Quý khách xem PPC-3120S (12.1 inch). Cần bộ xử lý thế hệ mới hơn ở kích thước 15 inch, Quý khách xem PPC-315 EHL hoặc PPC-315S RPL. Kỹ thuật IPC247 đối chiếu tương thích theo tài liệu hãng trước khi báo giá; báo giá trong 2 giờ làm việc.

Câu hỏi thường gặp về PPC-3150S

PPC 3150S dùng CPU gì, có quạt không?

PPC-3150S dùng Intel Celeron N2930 bốn nhân 1,83 GHz, bộ nhớ đệm L2 2 MB. Máy tản nhiệt thụ động hoàn toàn, không có quạt, công suất tiêu thụ 20 W khi chạy thử tải.

PPC 3150S RAE và PPC-3150S-RB là gì?

Đây là các mã đặt hàng (part number) thuộc model PPC-3150S. Datasheet Advantech cập nhật 14/08/2023 ghi mã đặt hàng tiêu chuẩn là PPC-3150S-RB (15" PPC với Intel N2930, cảm ứng điện trở). Quý khách đang dùng mã PPC-3150S-RAE có thể gửi mã cho IPC247 để được đối chiếu cấu hình khi thay thế hoặc mở rộng hệ thống.

PPC-3150S khác PPC-3150 (mã PPC-3150-RE4BE) thế nào?

Hai model cùng màn hình 15 inch XGA nhưng khác nền tảng. PPC-3150S dùng Celeron N2930, vỏ siêu mỏng, nguồn 12 ~ 24 VDC, nhiệt độ làm việc 0 ~ 50 °C. PPC-3150 dùng Intel Atom E3845, nguồn 9 ~ 32 VDC, nhiệt độ làm việc -20 ~ 60 °C, có thêm cổng RS-422/485 cách ly và khe PCI/PCIe. Mã PPC-3150-RE4BE thuộc model PPC-3150.

PPC-3150S chạy được Windows 10 không?

Được. Advantech hỗ trợ Windows 10 IoT LTSC 64-bit, ngoài ra còn Windows 7 (32/64-bit) và Linux.

Lắp âm tủ PPC-3150S cần khoét lỗ bao nhiêu?

Kích thước lỗ khoét âm tủ là 382 x 303 mm; kích thước ngoài của máy là 391,36 x 312,46 x 51,5 mm, nặng 4 kg. Mặt trước đạt IP66.
