Cảm biến MAP là gì? Cấu tạo, nguyên lý và cách kiểm tra

Cảm biến áp suất tuyệt đối đường ống nạp MAP là một cảm biến quan trọng, giúp đo áp suất tuyệt đối và tiếp nhận áp suất chân không. Tìm hiểu rõ hơn về cảm biến map là gì và cách kiểm tra cảm biến áp suất đường ống nạp ra sao qua bài viết sau.

Cảm biến MAP là gì?

Cảm biến áp suất đường ống nạp MAP (MAP – Manifold Absolute Pressure Sensor) là một loại cảm biến được sử dụng để đo lưu lượng gió gián tiếp trong động cơ đốt trong.

Trong quá trình vận hành, cảm biến MAP tạo ra một tín hiệu điện áp tỷ lệ thuận với lượng chân không trong cổ góp hút. Thông tin này được ECU (Electronic Control Unit - Đơn vị Điều khiển Điện tử) tiếp nhận và sử dụng để điều chỉnh thời gian đánh lửa phù hợp và làm giàu hỗn hợp nhiên liệu/không khí cho động cơ.

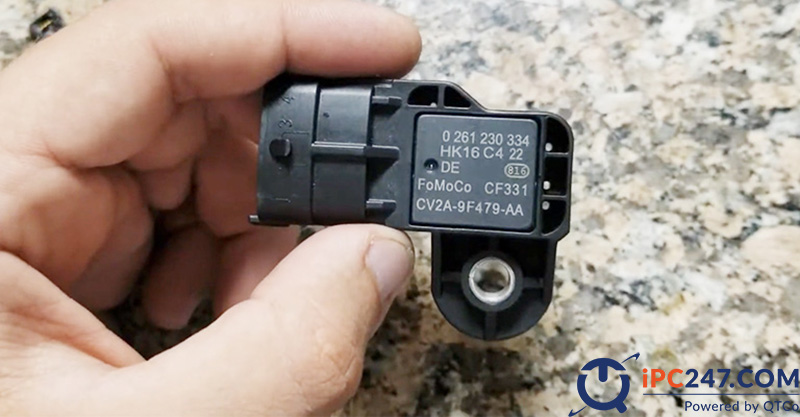

Cảm biến MAP đo áp suất tuyệt đối trong đường ống nạp động cơ — Cảm biến MAP là gì

Cảm biến áp suất tuyệt đối đường ống nạp MAP là một thành phần quan trọng vì nó đo lường tải trọng của động cơ. Cảm biến này tạo ra một tín hiệu điện áp tỷ lệ thuận với lượng chân không trong cổ góp hút. ECU động cơ sử dụng thông tin từ cảm biến này để điều chỉnh thời điểm đánh lửa và làm giàu hỗn hợp nhiên liệu/không khí.

Cấu tạo cảm biến áp suất đường ống nạp

Cảm biến áp suất đường ống nạp ô tô bao gồm một buồng chân không được ngăn cách bởi một lớp màng silicon mỏng để đảm bảo mức độ tiêu chuẩn. Buồng này có gắn một chip silicon (IC) trong đó, một đầu của chip tiếp xúc với áp suất từ đường ống nạp, ống góp và bộ lọc, trong khi đầu còn lại tiếp xúc với chân không trong buồng kín. Giắc cắm cũng là một phần cơ bản của cảm biến áp suất đường ống nạp.

Cấu tạo cảm biến MAP với buồng chân không, màng silicon và chip IC — Cấu tạo cảm biến áp suất đường ống nạp

Chip silicon được coi là trái tim của cảm biến, với nhiệm vụ đo áp suất và chống biến dạng thông qua thiết kế tích hợp cầu Wheatstone trên một cơ hoành. Mạch cầu Wheatstone là một mạch điện được sử dụng để đo điện trở bằng cách cân bằng hai chân trên mạch. Hiện nay, chip silicon này được sản xuất trực tiếp bởi các nhà sản xuất cảm biến và có khả năng tích hợp cao.

Nguyên lý hoạt động cảm biến áp suất đường ống nạp

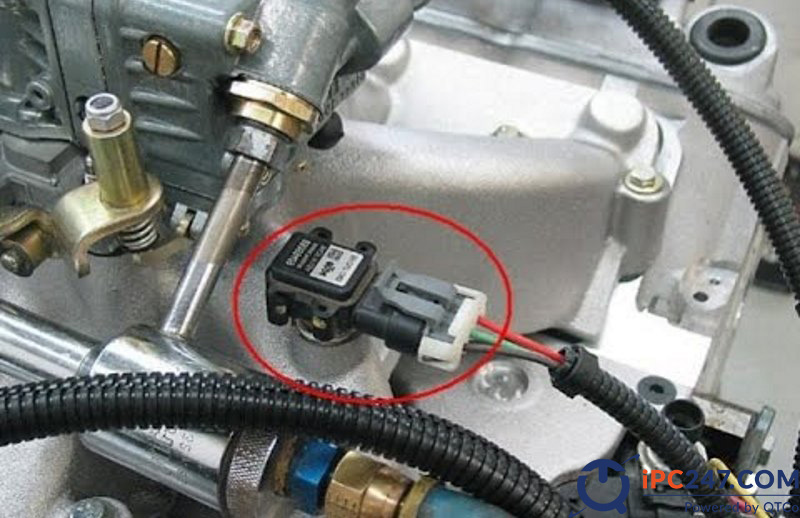

Cảm biến MAP thường được đặt phía trên ống nạp, có thể ở bên cạnh hoặc trên thân van tiết lưu, thậm chí trước bộ tăng áp. Chức năng chính của cảm biến này là đo áp suất khí quyển. Trước khi động cơ khởi động, khi động cơ không tạo ra chân không, tín hiệu được gửi đến ECM (Engine Control Module - Mô-đun Điều khiển Động cơ) để xác định mật độ không khí.

Sơ đồ nguyên lý hoạt động của cảm biến áp suất đường ống nạp — Nguyên lý hoạt động cảm biến áp suất đường ống nạp

Khi động cơ hoạt động, áp suất trong ống nạp tăng lên và lượng không khí giảm. Sự khác biệt này kích hoạt tác động của chip trên buồng chân không, gây ra thay đổi điện trở. Khi đó, ECU (Electronic Control Unit - Đơn vị Điều khiển Điện tử) sẽ tổng hợp tín hiệu từ các cảm biến như MAP, IAT (Intake Air Temperature - Nhiệt độ không khí hút), ECT (Engine Coolant Temperature - Nhiệt độ làm mát động cơ) và RPM (Engine Speed - Tốc độ động cơ) để tính toán tỷ trọng và xác định chính xác khối lượng không khí, từ đó đưa ra tỷ lệ tối ưu với nhiên liệu trước khi vào buồng đốt.

Cách nhận biết cảm biến áp suất đường ống nạp bị hư hỏng thường gặp

Cảm biến MAP là một bộ phận rất nhạy cảm với bụi bẩn. Hệ thống đường ống nạp dễ bị tắc và rò rỉ nếu không được vệ sinh cẩn thận, gây ảnh hưởng đến quá trình thay đổi áp suất chân không. Các tác động mạnh trong quá trình vận hành xe cũng có thể làm hỏng kết nối và gây hỏng cảm biến. Ngoài ra, việc đặt đầu nối điện gần động cơ có thể dẫn đến nứt do quá nhiệt. Dưới đây là một số dấu hiệu cho thấy cảm biến áp suất đường ống nạp bị hỏng: 1. Đèn Check Engine sáng: Khi cảm biến MAP gặp sự cố, nó gửi thông tin không chính xác đến bộ điều khiển và không thể cung cấp dữ liệu cho ECM, dẫn đến việc bật đèn Check Engine. 2. Công suất động cơ giảm do hỗn hợp không khí bị loãng: Cảm biến MAP hỏng có thể làm giảm tỷ lệ không khí-nhiên liệu dưới mức tiêu chuẩn. Điều này dẫn đến giảm công suất động cơ, khó tăng tốc và thậm chí gây tình trạng chết máy. 3. Tiêu thụ nhiên liệu tăng: Khi cảm biến MAP gặp sự cố, tín hiệu gửi về bộ điều khiển không chính xác, dẫn đến bộ xử lý trung tâm không tính toán chính xác lượng nhiên liệu cung cấp cho buồng đốt và không điều chỉnh thời điểm đánh lửa. Kết quả là động cơ sẽ tiêu thụ nhiên liệu nhiều hơn

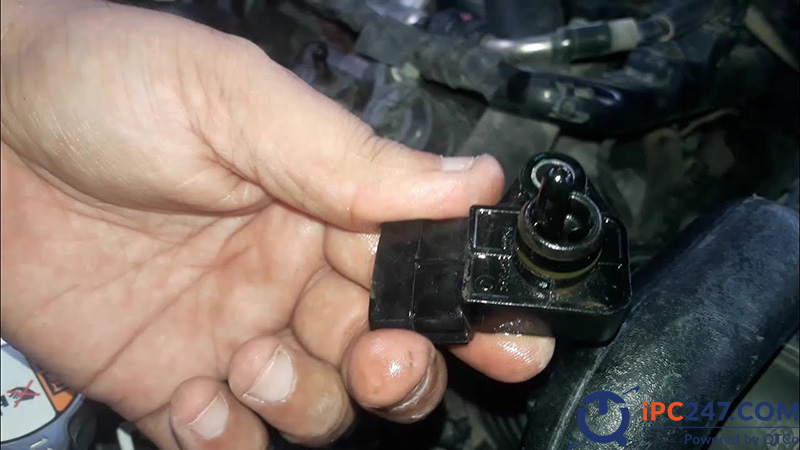

Dấu hiệu nhận biết cảm biến MAP bị hư hỏng trên động cơ — Cách nhận biết cảm biến áp suất đường ống nạp bị hư hỏng

Cách kiểm tra cảm biến MAP

Kiểm tra điện áp nguồn

Bước 1: Ngắt giắc nối của cảm biến.
Bước 2: Bật khóa điện ON.
Bước 3: Dùng một vôn kế, hãy đo điện áp giữa các cực VC và E2 của giắc nối phía dây điện. Điện áp tiêu chuẩn đạt 4.5 – 5.5V. Nếu kết quả không như tiêu chuẩn, hãy kiểm tra dây điện hoặc ECM.
Bước 4: Tắt khóa điện.
Bước 5: Nối giắc nối của cảm biến áp suất.

Kiểm tra cấp nguồn

Bước 1: Bật khóa điện ON.
Bước 2: Ngắt ống chân không ra khỏi bộ cảm biến áp suất.
Bước 3: Nối vôn kế với các cực PIM của các giắc nối của ECM và đo điện áp ra dưới áp suất khí quyển.
Bước 4: Cấp chân không vào cảm biến áp suất mỗi lần thêm 100 mmHg cho đến khi áp suất lên đến 300 mmHg.
Bước 5: Đo sự sụt áp từ bước 3 cho mỗi lần đo.
Bước 6: Dùng đồng hồ đo áp suất, cấp áp suất mỗi lần tăng lên 0,2 kgf/cm2 vào cảm biến áp suất cho đến khi áp suất lên đến 1,0 kgf/cm2.
Bước 7: Đo sự tăng áp từ bước 6 cho mỗi lần đo.

Sự phát triển liên tục của công nghệ cảm biến MAP đang mở ra nhiều cơ hội cải tiến cho ngành công nghiệp ô tô, đặc biệt trong bối cảnh yêu cầu về bảo vệ môi trường và hiệu quả năng lượng ngày càng cao. Để khai thác tối đa lợi ích từ cảm biến MAP, các nhà sản xuất cần tiếp tục đầu tư vào nghiên cứu và ứng dụng công nghệ tiên tiến, đồng thời đảm bảo chất lượng và độ tin cậy của sản phẩm. Nhờ đó, cảm biến MAP sẽ tiếp tục đóng góp quan trọng vào sự phát triển bền vững của ngành công nghiệp ô tô.

Câu hỏi thường gặp về cảm biến MAP

Cảm biến MAP là cảm biến gì?

Cảm biến MAP (Manifold Absolute Pressure) là cảm biến đo áp suất tuyệt đối trong đường ống nạp của động cơ đốt trong. Tín hiệu điện áp từ cảm biến tỷ lệ với áp suất trong cổ góp hút. ECU dùng tín hiệu này cùng nhiệt độ khí nạp và tốc độ động cơ để tính khối lượng không khí, từ đó quyết định lượng nhiên liệu phun và thời điểm đánh lửa.

Cảm biến MAP nằm ở đâu?

Cảm biến MAP thường được gắn trên đường ống nạp, cạnh hoặc trên thân van tiết lưu. Trên động cơ tăng áp, cảm biến có thể đặt trước bộ tăng áp. Một số dòng xe nối cảm biến với ống nạp qua một ống chân không thay vì gắn trực tiếp.

Xe máy có cảm biến MAP không?

Có. Xe máy phun xăng điện tử dùng cảm biến MAP gắn ở họng ga hoặc ống nạp để đo áp suất chân không sau bướm ga. Nhiệm vụ tương tự trên ô tô: cung cấp dữ liệu tải động cơ cho ECU để tính lượng phun. Cảm biến bẩn hoặc hở ống chân không thường gây ga-răng-ti không đều, hao xăng.

Cảm biến MAP hỏng có dấu hiệu gì?

Dấu hiệu phổ biến gồm đèn Check Engine sáng, động cơ yếu, khó tăng tốc, ga-răng-ti không đều, chết máy và tiêu hao nhiên liệu tăng. Nguyên nhân thường do bụi bẩn bám màng cảm biến, rò rỉ ống chân không, giắc nối lỏng hoặc nứt do nhiệt. Nên đo điện áp nguồn và điện áp tín hiệu theo chân không để xác định.

Cảm biến MAP khác cảm biến MAF ở điểm nào?

Cảm biến MAP đo áp suất trong ống nạp rồi ECU tính gián tiếp khối lượng không khí. Cảm biến MAF (Mass Air Flow) đo trực tiếp khối lượng không khí đi qua bằng dây nhiệt hoặc màng nhiệt. Nhiều động cơ dùng cả hai; động cơ tăng áp thường cần MAP để đo áp suất tăng áp.
