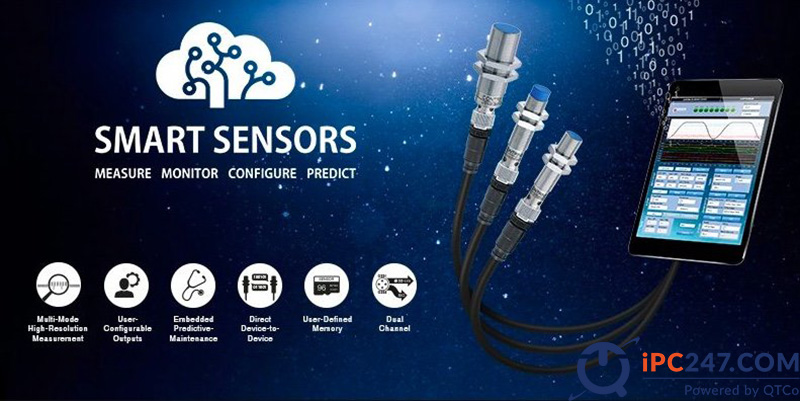

Cảm biến thông minh (smart sensor) là cảm biến có tích hợp vi xử lý và cổng truyền thông số, tự xử lý tín hiệu đo, tự hiệu chuẩn, tự chẩn đoán lỗi và gửi dữ liệu dạng số về bộ điều khiển hoặc máy tính công nghiệp. Khác với cảm biến thường chỉ xuất tín hiệu thô, cảm biến thông minh trả về giá trị đo đã xử lý kèm trạng thái thiết bị. Bài viết giải thích cảm biến thông minh là gì, cấu tạo tám khối, nguyên lý hoạt động, phân loại, lợi ích, ứng dụng và cách ghép nối về hệ thống thu thập dữ liệu của nhà máy.
1. Cảm biến thông minh là gì?

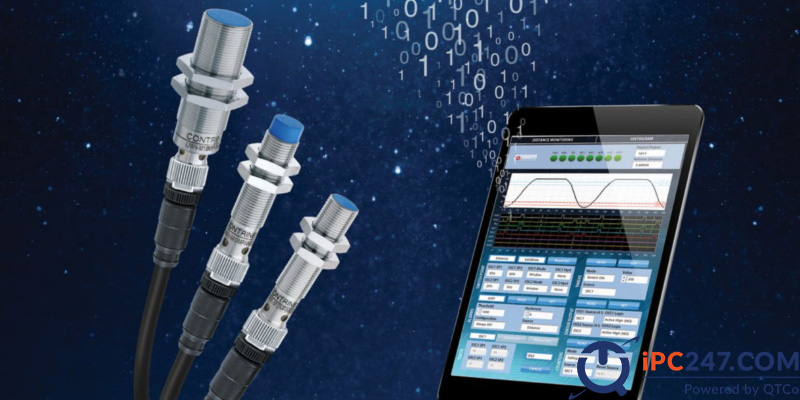

Cảm biến thông minh (smart sensor) là thiết bị thu thập dữ liệu về các thay đổi vật lý, hóa học tại vị trí lắp đặt, tự xử lý dữ liệu đó bằng vi xử lý tích hợp và truyền kết quả dạng số về hệ thống điều khiển.
Một cảm biến thường chỉ gồm phần tử nhạy và mạch chuyển đổi, xuất tín hiệu tương tự 4–20 mA, 0–10 V hoặc tín hiệu ON/OFF. Việc chuyển đổi, bù nhiệt, so ngưỡng và kiểm tra lỗi đều do PLC hoặc máy tính phía sau đảm nhận. Cảm biến thông minh đưa các bước này vào ngay trong thân cảm biến, nên dữ liệu gửi về đã là giá trị đo đúng đơn vị, kèm mã trạng thái cho biết cảm biến đang hoạt động bình thường, bị bẩn, lệch chuẩn hay sắp hỏng.
Nhờ độ chính xác và độ lặp lại cao, cảm biến thông minh được dùng để theo dõi và điều khiển quy trình trong nhiều môi trường khác nhau, từ dây chuyền sản xuất, tòa nhà đến thiết bị đo trong nghiên cứu.
| Tiêu chí | Cảm biến thường | Cảm biến thông minh |
|---|---|---|
| Tín hiệu ra | Tương tự 4–20 mA, 0–10 V hoặc ON/OFF | Dữ liệu số đã xử lý, đúng đơn vị đo |
| Xử lý tín hiệu | Do PLC hoặc bộ điều khiển phía sau | Vi xử lý bên trong cảm biến |
| Hiệu chuẩn | Chỉnh tay bằng biến trở hoặc tại bộ điều khiển | Tự hiệu chuẩn, đọc và ghi tham số từ xa |
| Chẩn đoán | Không có, chỉ biết hỏng khi mất tín hiệu | Tự báo bẩn, lệch chuẩn, đứt dây, quá nhiệt |
| Truyền thông | Dây tín hiệu riêng cho từng cảm biến | IO-Link, Modbus, Ethernet công nghiệp, không dây |
| Thay thế | Phải chỉnh lại từ đầu | Tham số nạp lại tự động từ bộ chủ |
2. Cấu tạo cảm biến thông minh
Một cảm biến thông minh được ghép từ tám khối chức năng nối tiếp nhau theo đường đi của tín hiệu:
- Phần tử cảm biến chính (primary sensing element): vật liệu hoặc linh kiện đổi đại lượng đo thành đại lượng điện sơ cấp.
- Điều khiển kích thích (excitation control): cấp nguồn hoặc tín hiệu kích thích ổn định cho phần tử nhạy, ví dụ dòng không đổi cho nhiệt điện trở.
- Khuếch đại (amplification): nâng tín hiệu sơ cấp rất nhỏ lên mức đủ để xử lý.
- Lọc tương tự (analogue filtering): loại nhiễu tần số cao và nhiễu nguồn trước khi số hóa.
- Chuyển đổi dữ liệu (data conversion): bộ ADC đổi tín hiệu tương tự thành giá trị số.
- Bù và hiệu chỉnh (compensation): bù nhiệt, tuyến tính hóa và áp dụng hệ số hiệu chuẩn lưu trong bộ nhớ.
- Xử lý thông tin số (digital information processing): tính giá trị đo, so ngưỡng, ghi lịch sử và chạy thuật toán chẩn đoán.
- Xử lý giao tiếp số (digital communication processing): đóng gói dữ liệu theo giao thức và trao đổi với bộ chủ.
Toàn bộ mạch được đặt trong vỏ bảo vệ tạo thành đầu thu hoặc đầu dò (probe). Vỏ bằng kim loại hoặc nhựa kỹ thuật, đạt cấp bảo vệ IP65, IP67 hoặc IP69K tùy nơi lắp; đầu nối thường là M8, M12 hoặc cáp liền. Cảm biến lắp trên máy rung mạnh hoặc trong khu vực rửa bằng nước áp lực cần chọn vỏ và đầu nối tương ứng.
3. Nguyên lý hoạt động của cảm biến thông minh
Cảm biến thông minh thu tín hiệu từ môi trường, đổi thành dữ liệu mà bộ xử lý tích hợp đọc được, rồi xử lý dữ liệu đó và đưa ra phản hồi. Phản hồi được lập trình trước dưới dạng quy tắc "nếu … thì" (if–then) và nạp vào cảm biến từ máy tính hoặc bộ chủ.
Ví dụ, cảm biến nhiệt độ thông minh trên tủ điện phát hiện nhiệt độ vượt ngưỡng sẽ tự đóng ngõ ra để bật quạt làm mát, đồng thời gửi cảnh báo về hệ thống giám sát. Cảm biến khí phát hiện nồng độ khí thay đổi bất thường sẽ kích hoạt còi báo động và báo vị trí sự cố. Quy tắc phản hồi có thể chỉnh theo từng điều kiện lắp đặt mà không cần đổi phần cứng.

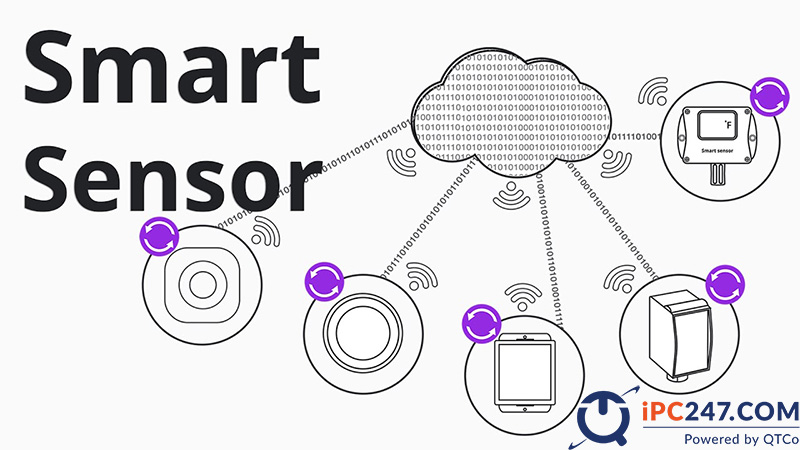

Với bài toán phức tạp, hệ thống dùng nhiều cảm biến thông minh cùng lúc để có bức tranh đầy đủ hơn về môi trường. Dữ liệu từ các cảm biến được gom về một bộ chủ hoặc máy tính công nghiệp để so sánh chéo, ví dụ kết hợp nhiệt độ, độ rung và dòng điện tiêu thụ của động cơ để đánh giá tình trạng ổ bi.
Giao thức truyền thông của cảm biến thông minh
- IO-Link: giao thức điểm–điểm dùng cáp ba lõi tiêu chuẩn, cho phép đọc giá trị đo, ghi tham số và đọc chẩn đoán từ cảm biến qua bộ chủ IO-Link master.
- Modbus RTU / Modbus TCP: giao thức mở phổ biến trong nhà máy; nhiều cảm biến thông minh nối chung một đường RS-485 hoặc nối qua Ethernet. Xem thêm bài Modbus là gì.
- PROFINET, EtherNet/IP: Ethernet công nghiệp dùng với PLC Siemens, Rockwell và các hãng tương thích.
- Không dây: Wi-Fi, Bluetooth, LoRa hoặc mạng di động cho cảm biến đặt xa hoặc trên bộ phận quay.
4. Phân loại cảm biến thông minh
Nhu cầu đo lường trong công nghiệp, giao thông, y tế và đời sống dẫn đến nhiều loại cảm biến thông minh khác nhau. Cách phân loại thông dụng nhất là theo đại lượng đo.
- Cảm biến nhiệt độ: đo và giám sát nhiệt độ trong công nghiệp, y tế, ô tô, điện tử.
- Cảm biến ánh sáng: đo mức sáng để điều khiển đèn tự động, chỉnh độ sáng màn hình thiết bị di động.
- Cảm biến chuyển động: phát hiện chuyển động và sự hiện diện của người trong hệ thống an ninh, tòa nhà tự động.
- Cảm biến tiệm cận: phát hiện vật thể, tránh va chạm cho robot và xe tự hành, đếm sản phẩm trên băng tải.
- Cảm biến môi trường: đo nồng độ khí, độ ẩm, pH để giám sát chất lượng không khí, nước, đất.
- Cảm biến gia tốc và gia tốc góc: đo chuyển động, độ nghiêng và rung trong thiết bị di động, ô tô, máy công nghiệp.
- Cảm biến độ nhớt: theo dõi chất lỏng trong thiết bị y tế, dây chuyền sản xuất, xây dựng.
- Cảm biến lực: đo lực và khối lượng trong kiểm tra, cân định lượng, an toàn máy.
Các loại cảm biến này cung cấp dữ liệu đầu vào cho tự động hóa, điều khiển, giám sát và tối ưu quy trình trong y tế, công nghiệp, năng lượng, giao thông và nông nghiệp.
5. Lợi ích của cảm biến thông minh
So với cảm biến thường, cảm biến thông minh mang lại các lợi ích rõ ràng khi triển khai trên máy và dây chuyền:
- Giảm dây dẫn và mô-đun vào/ra: nhiều cảm biến nối chung một đường truyền số thay cho mỗi cảm biến một cặp dây về tủ điện.
- Tự chẩn đoán: cảm biến báo bẩn, lệch chuẩn, đứt dây hoặc quá nhiệt trước khi gây dừng máy, làm cơ sở cho bảo trì dự đoán.
- Thay thế nhanh: tham số của cảm biến hỏng được bộ chủ nạp lại cho cảm biến mới, không cần chỉnh tay tại máy.
- Điều khiển từ xa: đọc giá trị, đổi ngưỡng và bật tắt thiết bị qua mạng, từ phòng điều khiển hoặc thiết bị di động.
- Tiết kiệm năng lượng: thiết bị chỉ chạy khi cảm biến ghi nhận nhu cầu thật, ví dụ đèn và điều hòa theo hiện diện người.
Việc lắp đặt cũng đơn giản hơn trước. Cảm biến thông minh dùng đầu nối tiêu chuẩn, tự nhận diện khi cắm vào bộ chủ và có sẵn tệp mô tả thiết bị để phần mềm cấu hình nhận đúng loại. Thời gian đưa vào vận hành vì vậy ngắn hơn so với việc đấu dây và chỉnh từng cảm biến tương tự.
6. Ứng dụng của cảm biến thông minh
Cảm biến thông minh có mặt trong nhà máy, tòa nhà, phương tiện và cả thiết bị cá nhân. Trong sản xuất, chúng là lớp thu dữ liệu đầu tiên của IIoT (Industrial Internet of Things, Internet vạn vật công nghiệp): đo nhiệt độ, áp suất, rung, dòng điện trên máy và gửi về máy tính công nghiệp để tính hiệu suất, phát hiện lỗi sớm và lập kế hoạch bảo trì.

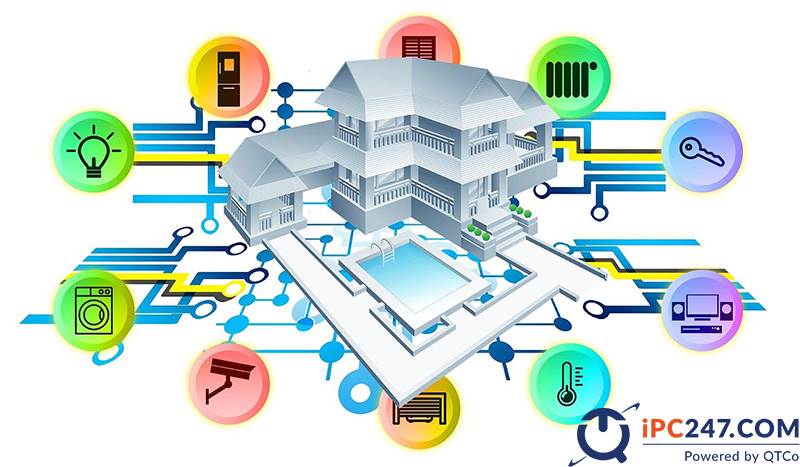

Trong tòa nhà và hệ thống IoT dân dụng, cảm biến thông minh điều khiển chiếu sáng, điều hòa, kiểm soát ra vào và báo cháy. Trên thiết bị tiêu dùng, bốn loại cảm biến sau xuất hiện ở hầu hết điện thoại và máy tính bảng:
- Cảm biến tiệm cận (proximity): đặt ở mặt trước điện thoại, phát hiện vật đến gần để tắt màn hình khi áp máy vào tai.
- Cảm biến gia tốc (accelerometer): nhận biết thay đổi hướng của máy để xoay màn hình ngang hoặc dọc.
- Cảm biến ánh sáng môi trường (ambient light): chỉnh độ sáng màn hình theo ánh sáng xung quanh.
- Con quay hồi chuyển (gyroscope): đo và duy trì phương hướng của thiết bị, dùng cho định vị và điều khiển.

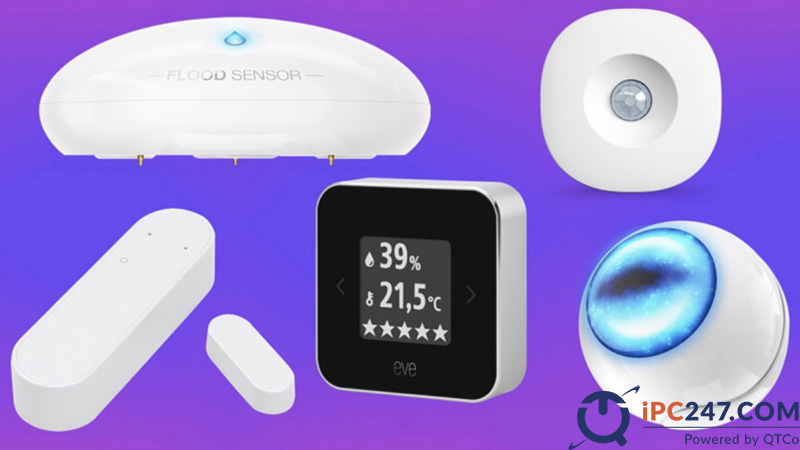

Một số sản phẩm ứng dụng cảm biến thông minh phổ biến khác:
- Cảm biến độ ẩm thông minh: đo độ ẩm không khí trong kho, phòng sạch, nhà kính.
- Cảm biến nước thông minh: phát hiện rò rỉ hoặc mức chất lỏng tại vị trí lắp đặt.
- Cảm biến cửa thông minh: báo trạng thái mở/đóng, kích hoạt đèn, rèm hoặc chuông cảnh báo.
- Cảm biến chuyển động thông minh: phát hiện chuyển động để giám sát an ninh khi kết hợp với đèn và còi.
Chọn thiết bị cho cảm biến thông minh
Cảm biến thông minh chỉ phát huy giá trị khi dữ liệu được gom về một điểm để giám sát và phân tích. Kỹ sư IPC247 thường xét ba tiêu chí khi chọn thiết bị thu thập:
- Giao thức và số cổng: cần bộ chủ IO-Link hoặc gateway Modbus tương ứng với cảm biến; máy tính thu thập phải có cổng RS-232/422/485 và ít nhất hai cổng LAN để tách mạng thiết bị và mạng nhà máy.
- Điều kiện lắp: thiết bị đặt trong tủ điện cạnh máy nên chọn loại không quạt, gá DIN-rail, dải nhiệt −20 đến 60 °C hoặc rộng hơn, nguồn 9–36 V DC.
- Bảo vệ tín hiệu: cổng nối tiếp có cách ly và chống xung ESD để không hỏng khi nhiễu từ biến tần, động cơ.
Với cảm biến Modbus RTU, gateway Advantech EKI-1221 chuyển Modbus RTU/ASCII sang Modbus TCP, có 2 cổng Ethernet, cổng nối tiếp chọn được RS-232/422/485, hỗ trợ 31 slave mỗi cổng, gá DIN-rail và chống ESD 15 kV. Trạm thu thập trong tủ có thông gió, nhiệt không quá 50 °C có thể dùng máy tính công nghiệp không quạt Advantech UNO-2271G (0–50 °C, nguồn 10–30 V DC) với 2 cổng GbE, tầng thứ hai tùy chọn 2 cổng RS-232/422/485 hoặc khe mô-đun iDoor cho giao thức fieldbus. Các bộ chuyển đổi, switch và gateway khác nằm trong nhóm thiết bị kết nối mạng công nghiệp. Nếu chưa rõ điều kiện lắp đặt, dùng công cụ chọn máy theo điều kiện lắp đặt để lọc theo nhiệt độ, cổng và kiểu lắp.
Câu hỏi thường gặp về cảm biến thông minh
Cảm biến thông minh là gì?
Cảm biến thông minh (smart sensor) là cảm biến có tích hợp vi xử lý và cổng truyền thông số. Thiết bị tự xử lý tín hiệu đo, tự hiệu chuẩn, tự chẩn đoán lỗi và gửi giá trị đo đã xử lý kèm trạng thái thiết bị về bộ điều khiển hoặc máy tính công nghiệp.
Smart sensor là gì, khác cảm biến thường ở điểm nào?
Smart sensor là tên tiếng Anh của cảm biến thông minh. Cảm biến thường chỉ xuất tín hiệu thô như 4–20 mA, 0–10 V hoặc ON/OFF; bộ điều khiển phải tự chuyển đổi và kiểm tra. Smart sensor xuất dữ liệu số đã xử lý, có thể đọc và ghi tham số từ xa, báo trạng thái hoạt động và cảnh báo trước khi hỏng.
Cảm biến thông minh dùng giao thức truyền thông nào?
Trong nhà máy, cảm biến thông minh thường dùng IO-Link, Modbus RTU qua RS-485, Modbus TCP, PROFINET hoặc EtherNet/IP. Các cảm biến đặt xa hoặc khó kéo dây dùng truyền thông không dây như Wi-Fi, Bluetooth, LoRa hoặc mạng di động.
Cấu tạo cảm biến thông minh gồm những gì?
Một cảm biến thông minh gồm tám khối: phần tử cảm biến chính, mạch điều khiển kích thích, khuếch đại, lọc tương tự, chuyển đổi dữ liệu, bù và hiệu chỉnh, xử lý thông tin số và xử lý giao tiếp số. Toàn bộ được đặt trong vỏ bảo vệ với cấp IP phù hợp môi trường lắp.
Cảm biến thông minh nối về máy tính công nghiệp bằng cách nào?
Cảm biến thông minh nối về máy tính công nghiệp qua gateway IO-Link hoặc Modbus, hoặc nối thẳng vào cổng RS-485 và cổng LAN của máy. Máy tính công nghiệp không quạt có cổng nối tiếp và nhiều cổng Ethernet thường được dùng làm trạm thu thập dữ liệu tại xưởng.
