Giả sử hai chiếc máy tính công nghiệp giống hệt nhau đặt cạnh nhau trong một nhà máy chế biến thủy sản. Sau một thời gian, một chiếc vẫn chạy, còn chiếc kia hỏng vì ăn mòn chân linh kiện. Khác biệt nằm ở một lớp phủ mỏng trên bo mạch mà không nhìn thấy từ bên ngoài, và ở việc RAM trong máy là loại thường hay loại có lớp bảo vệ chống lưu huỳnh.
Đây là phần "công nghiệp" mà bảng thông số CPU – RAM – ổ cứng không bao giờ nói tới. Người mua so xung nhịp, so số cổng, so giá. Thứ quyết định máy sống được bao lâu ở vị trí cụ thể lại là vật liệu và cấp nhiệt độ của từng linh kiện bên trong.
Conformal coating là gì
Conformal coating là lớp phủ cách điện mỏng phủ lên bo mạch in đã hàn xong linh kiện, bám theo đúng hình dạng gồ ghề của bo mạch — chữ "conformal" nghĩa là ôm theo hình. Họ tiêu chuẩn IEC 61086 dành riêng cho loại vật liệu này: phần 1 nêu định nghĩa, phân loại và yêu cầu chung cho vật liệu cách điện dùng làm lớp phủ bo mạch in đã lắp linh kiện.
Vật liệu thường dùng là acrylic, silicone, polyurethane hoặc nhựa epoxy. Cách làm khác nhau theo hãng, và các hãng công bố khá rõ:
- Advantech mô tả dịch vụ phủ chọn lọc tự động bằng thiết bị Asymtek C-740, vật liệu nhựa acrylic, độ dày phủ điều chỉnh được theo quy định IPC-A-610D. Vật liệu đạt MIL-I-46058C, chịu sốc nhiệt trong dải -65 đến 125 °C theo MIL-STD-810, điện áp đánh thủng 7.500 V, điện trở cách điện 2,0 × 1014 Ω, chống cháy đạt UL 94 V-0.
- Innodisk phủ mô-đun DRAM bằng acrylic và silicone khô nhanh của HumiSeal, thực hiện ngay trong nhà máy của hãng, và nêu lớp phủ chống bụi bẩn, ẩm, ăn mòn cùng dẫn điện và dẫn nhiệt không mong muốn.
Lớp phủ chống được gì
Ba nhóm tác nhân, và mỗi nhóm có tiêu chuẩn thử riêng để đối chiếu:
| Tác nhân | Hiện tượng hỏng | Tiêu chuẩn thử liên quan |
|---|---|---|
| Hơi ẩm, đọng sương | Dòng rò giữa các đường mạch sát nhau; ăn mòn điện hoá ở chân linh kiện | IEC 60068-2-30 — thử nóng ẩm chu kỳ |
| Hơi muối biển | Ăn mòn kim loại, đứt đường mạch, tiếp xúc kém ở đầu nối | IEC 60068-2-52 — thử phun sương muối chu kỳ |
| Khí lưu huỳnh | Hợp kim bạc trong linh kiện phản ứng tạo sulfua, gây đứt mạch | Hãng công bố riêng: Innodisk gọi là anti-sulfuration |
Về lưu huỳnh, Innodisk nêu rất thẳng: khi hợp kim bạc trong chip DRAM gặp khí lưu huỳnh sẽ xảy ra phản ứng ăn mòn và sản phẩm hỏng nhanh, nên hãng thêm một lớp bảo vệ phủ lên phần dễ tổn thương và áp dụng chống lưu huỳnh cho toàn bộ mô-đun DDR4 và DDR5. Những nơi có khí này ở Việt Nam không hiếm: nhà máy giấy, trạm xử lý nước thải, nhà máy cao su, khu vực gần bãi rác, hầm cống.
Lớp phủ không chống được gì
Bốn giới hạn cần nói rõ, vì đây là chỗ kỳ vọng hay vượt quá thực tế:
- Không thay được vỏ kín. Conformal coating bảo vệ bo mạch, không ngăn nước vào máy. Chống nước, chống bụi là chuyện của cấp bảo vệ IP trên vỏ — xem bài chuẩn IP65, IP66, IP69K.
- Không phủ được đầu nối và tiếp điểm. Chân cắm, socket RAM, khe mPCIe, đầu DB9 phải che lại trước khi phủ, nếu không sẽ mất tiếp xúc. Đây là lý do việc phủ dùng thiết bị phủ chọn lọc chứ không nhúng cả bo.
- Làm khó sửa chữa. Muốn thay một con tụ phải bóc lớp phủ ở vùng đó rồi phủ lại. Máy đã phủ nên coi là máy thay cả cụm, không phải máy sửa linh kiện tại chỗ.
- Không bù được thiết kế tản nhiệt kém. Lớp phủ mỏng nhưng vẫn là một lớp vật liệu nằm giữa linh kiện và không khí.
Linh kiện nhiệt độ rộng: điều kiện đi kèm dải nhiệt trong datasheet
Đây là điểm quan trọng nhất của bài. Dải nhiệt in trên trang đầu datasheet là dải của cả máy khi lắp đúng loại linh kiện, không phải thuộc tính bất biến của vỏ máy. Các hãng đều ghi rõ điều kiện kèm theo trong datasheet:
| Máy | Dải nhiệt làm việc | Điều kiện hãng ghi kèm |
|---|---|---|

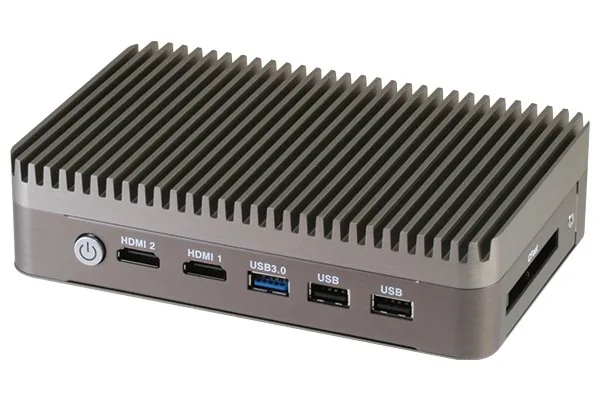

| AAEON BOXER-6404WT | -30 đến 75 °C | "with wide temperature CFast card", luồng gió 0,5 m/s — phải dùng thẻ CFast loại nhiệt độ rộng và có lưu thông gió |
| Advantech ARK-1124H | -20 đến 60 °C | Với linh kiện ngoại vi mở rộng nhiệt, luồng gió 0,7 m/s. Lắp ổ cứng 2,5 inch thì chỉ còn 0 đến 40 °C |

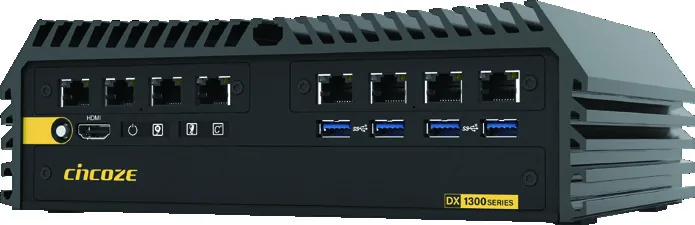

| Cincoze DX-1300 | -40 đến 60 °C (CPU 35 W) | Với linh kiện ngoại vi mở rộng nhiệt; môi trường có luồng gió; thử theo IEC 60068-2-1, -2-2, -2-14 |
| Cincoze DE-1000 | -25 đến 70 °C | Môi trường có luồng gió; với linh kiện ngoại vi cấp công nghiệp |
Trường hợp ARK-1124H là ví dụ sạch nhất: cùng một chiếc máy, chỉ đổi ổ lưu trữ từ SSD công nghiệp sang ổ cứng cơ 2,5 inch, dải nhiệt tụt từ -20~60 °C xuống 0~40 °C. Hai mươi độ ở đầu lạnh và hai mươi độ ở đầu nóng, chỉ vì một linh kiện.
Bộ nhớ và lưu trữ: nơi cấp nhiệt độ được ghi rõ nhất

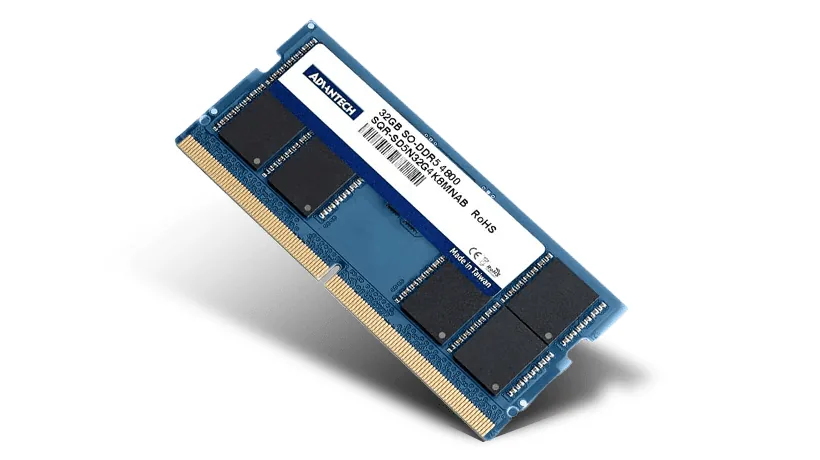

Với mô-đun DRAM, Innodisk tách hẳn dòng "Wide Temp." với thông số công bố: dải nhiệt làm việc -40 đến 95 °C (tính theo Tc, nhiệt độ vỏ chip), dung lượng 4 – 32 GB, tốc độ 2133 đến 3200 MT/s, và chân tiếp xúc mạ vàng dày 30 µ inch. Lớp mạ vàng dày hơn là chi tiết dễ bỏ qua nhưng quyết định độ bền tiếp xúc trong môi trường ẩm và rung.
Hãng còn nêu hai tuỳ chọn gia cố đi kèm: conformal coating cho bo mạch của mô-đun, và side fill — đổ keo gia cố hai bên chip để chịu rung mạnh. Cả hai đều là tuỳ chọn, nghĩa là phải yêu cầu khi đặt hàng chứ không mặc định có.
Khi nào nên yêu cầu phủ bảo vệ, khi nào không
Nên yêu cầu khi vị trí lắp đặt có ít nhất một trong các điều kiện sau:
- Môi trường đọng sương thật sự — kho lạnh, khu vực rửa bằng nước nóng, trạm ngoài trời chênh lệch nhiệt ngày đêm lớn.
- Gần biển, trên tàu, cảng container, khu vực có hơi muối theo gió.
- Có khí ăn mòn: lưu huỳnh, clo, amoniac — nhà máy giấy, xử lý nước thải, chế biến cao su, hoá chất.
- Máy đặt ở vị trí khó tiếp cận, không có kế hoạch bảo trì thường xuyên.
Không cần thiết khi máy nằm trong tủ điện khô ráo của nhà xưởng lắp ráp cơ khí, điện tử, may mặc — nơi rủi ro thực tế là bụi và nhiệt chứ không phải ăn mòn hoá học. Trong trường hợp đó, tiền nên dồn vào tản nhiệt, lọc bụi và linh kiện cấp công nghiệp.
Một cách tiếp cận thực tế cho dự án: thay vì yêu cầu phủ toàn bộ ngay từ đầu, hãy khảo sát môi trường trước. Đặt một máy mẫu chạy ba đến sáu tháng ở vị trí xấu nhất, rồi mở ra xem chân linh kiện và đầu nối. Kết quả quan sát được sẽ quyết định chính xác hơn mọi lập luận lý thuyết. Bài chọn máy tính công nghiệp cho môi trường sản xuất nêu thêm các yếu tố môi trường cần khảo sát cùng lúc.
Câu hỏi thường gặp
Máy có conformal coating thì hết cần chống nước?
Không. Lớp phủ bảo vệ bo mạch chứ không ngăn nước vào trong vỏ máy. Chống nước và chống bụi là cấp bảo vệ IP của vỏ, ghi ở mục Ingress Protection trong datasheet. Hai lớp bảo vệ này bổ sung cho nhau chứ không thay thế nhau.
Có thể tự phủ bo mạch của máy đang dùng không?
Về nguyên tắc là được, nhưng phủ thủ công dễ để sót vùng khuất, phủ lên đầu nối gây mất tiếp xúc, và có thể ảnh hưởng tới điều kiện bảo hành của hãng. Các hãng dùng thiết bị phủ chọn lọc và kiểm tra độ dày theo quy định IPC. Nên đặt máy có phủ từ hãng hơn là phủ lại sau.
"Wide temperature" và "industrial grade" có phải một không?
Không hẳn. "Industrial grade" thường chỉ dải rộng hơn thương mại, mức phổ biến là -40 đến 85 °C với bộ nhớ flash. "Wide temperature" là cách gọi của từng hãng cho dòng sản phẩm mở rộng nhiệt của họ, và dải cụ thể phải đọc trong datasheet từng model. Đừng suy từ tên gọi ra con số.
Vì sao dải nhiệt của DRAM ghi theo Tc chứ không phải nhiệt độ phòng?
Tc là nhiệt độ vỏ chip, đo trên chính con chip chứ không phải nhiệt độ không khí quanh máy. Chip luôn nóng hơn không khí, chênh bao nhiêu thì phụ thuộc tải và thiết kế tản nhiệt. Vì vậy -40 đến 95 °C theo Tc không có nghĩa là máy chạy được trong phòng 95 °C.
