1. Nhu cầu sử dụng bao bì hiện nay
Bao bì có hai chức năng: bảo vệ sản phẩm trong lưu kho, vận chuyển và truyền tải thông tin thương hiệu, thành phần, hướng dẫn sử dụng tới người mua. Mọi ngành hàng từ thực phẩm, dược phẩm, hoá mỹ phẩm tới điện tử, linh kiện cơ khí đều cần bao bì, nên nhu cầu bao bì tăng theo sản lượng của toàn bộ nền sản xuất. Bao bì nhựa như túi, chai PET, ly, hộp và màng ghép chiếm tỷ trọng lớn nhờ giá thành thấp, chịu lực, chống ẩm và dễ tạo hình. Bao bì giấy gồm thùng carton, hộp giấy, túi giấy được ưu tiên ở nhóm hàng cần in đẹp hoặc cần vật liệu tái chế. Nhiều doanh nghiệp duy trì cả hai loại dây chuyền để phục vụ các nhóm khách hàng khác nhau. Thương mại điện tử và giao hàng tận nơi làm tăng nhu cầu bao bì vận chuyển: thùng carton nhiều kích cỡ, túi niêm phong, màng bọc và vật liệu chèn. Đơn hàng bao bì vì vậy có đặc điểm nhiều mã, số lượng mỗi mã vừa phải và đổi mẫu thường xuyên. Điều này buộc các xưởng bao bì đầu tư dây chuyền có khả năng đổi đơn nhanh, in số màu linh hoạt và kiểm tra lỗi tự động thay vì chỉ chạy một mẫu với số lượng lớn như trước.
2. Phân loại dây chuyền sản xuất bao bì
Theo mức độ tự động hoá, dây chuyền sản xuất bao bì chia thành ba loại: thủ công, bán tự động và tự động. Bảng dưới so sánh ba loại theo các tiêu chí doanh nghiệp thường cân nhắc.| Tiêu chí | Thủ công | Bán tự động | Tự động |
|---|---|---|---|
| Vai trò của người vận hành | Làm hầu hết công đoạn bằng tay và dụng cụ đơn giản | Nạp phôi, chuyển bán thành phẩm, giám sát máy | Cài đặt đơn hàng, giám sát và xử lý sự cố |
| Năng suất | Thấp, phụ thuộc tay nghề | Trung bình, ổn định hơn thủ công | Cao, chạy liên tục nhiều ca |
| Độ đồng đều sản phẩm | Thấp, sai số theo từng người | Khá, sai số ở khâu thủ công | Cao, do máy và hệ thống điều khiển quyết định |
| Vốn đầu tư ban đầu | Thấp | Trung bình | Cao |
| Diện tích và bảo trì | Nhỏ, gần như không bảo trì | Trung bình, bảo trì định kỳ từng máy | Lớn, bảo trì toàn tuyến theo lịch |
| Phù hợp với | Đơn nhỏ, mẫu đặc biệt, bao bì thủ công | Xưởng vừa, nhiều mã sản phẩm | Sản lượng lớn, bao bì nhựa và giấy tiêu chuẩn |
Dây chuyền sản xuất bao bì thủ công
Dây chuyền thủ công là hệ thống mà các công đoạn tạo hình và đóng gói bao bì được thực hiện chủ yếu bằng tay với dụng cụ đơn giản như dao, kéo, keo, khuôn gấp, không dùng máy móc phức tạp hay tự động hoá. Mục đích là làm ra bao bì phục vụ đóng gói, vận chuyển và phân phối ở quy mô nhỏ. Ưu điểm của dây chuyền thủ công là chi phí đầu tư thấp, dễ thay đổi mẫu mã theo từng đơn hàng và không đòi hỏi kỹ thuật vận hành cao. Nhược điểm là tốc độ và năng suất thấp, không phù hợp với bao bì kích thước lớn hoặc nặng, và sai sót của người làm ảnh hưởng trực tiếp tới chất lượng từng sản phẩm. Dây chuyền thủ công còn được dùng ở các xưởng bao bì thực phẩm quy mô nhỏ như hộp bánh kẹo, hộp đồ ăn nhanh, hoặc các loại bao bì quà tặng có kết cấu đặc biệt sản xuất số lượng ít.
Dây chuyền sản xuất bao bì bán tự động
Dây chuyền bán tự động dùng máy cho các công đoạn chính như cắt, in, dán, hàn nhiệt, còn người vận hành đảm nhiệm nạp phôi, chuyển bán thành phẩm giữa các máy và đóng gói cuối tuyến. Mục tiêu là tăng năng suất, ổn định chất lượng và giảm phụ thuộc vào tay nghề so với làm thủ công. Ưu điểm là sản xuất hàng loạt với tốc độ và độ tin cậy cao hơn dây chuyền thủ công, giảm số nhân công trên mỗi đơn vị sản phẩm và rút ngắn thời gian sản xuất. Nhược điểm là vốn đầu tư ban đầu cao hơn, cần bảo trì máy định kỳ và người vận hành phải được đào tạo. Dây chuyền bán tự động phổ biến ở các xưởng sản xuất bao bì cho linh kiện ô tô, phụ tùng và bao bì chống tĩnh điện cho bo mạch, chip, mạch tích hợp, điện thoại di động trong ngành điện tử, nơi số lượng mỗi mã vừa phải nhưng yêu cầu kích thước và vật liệu chính xác.Dây chuyền sản xuất bao bì tự động
Dây chuyền tự động thực hiện liên tục các công đoạn cắt, gấp, dán, dập nhiệt, in và kiểm tra mà không cần người can thiệp giữa các máy. Băng tải và hệ thống điều khiển đồng bộ toàn tuyến, người vận hành chỉ cài đặt đơn hàng, giám sát và xử lý sự cố. Mục tiêu của dây chuyền tự động là tăng năng suất, độ chính xác và độ đồng đều của sản phẩm. Ưu điểm là làm việc liên tục nhiều ca, giảm lỗi do con người và giữ sản phẩm đồng nhất từ đầu tới cuối lô. Nhược điểm là vốn đầu tư lớn, cần bảo trì và vệ sinh theo lịch chặt chẽ, chiếm diện tích nhà xưởng lớn. Dây chuyền tự động là lựa chọn của ngành bao bì nhựa với các công đoạn thổi màng, cắt, hàn, in liên tục, và của ngành bao bì giấy với hộp carton, túi giấy sản lượng lớn. Với thùng carton sóng, dây chuyền tự động là tổ hợp máy cán sóng, dán, sấy, cắt được mô tả chi tiết trong bài dây chuyền sản xuất bìa carton.
3. Thành phần của dây chuyền sản xuất bao bì
Hệ thống băng tải

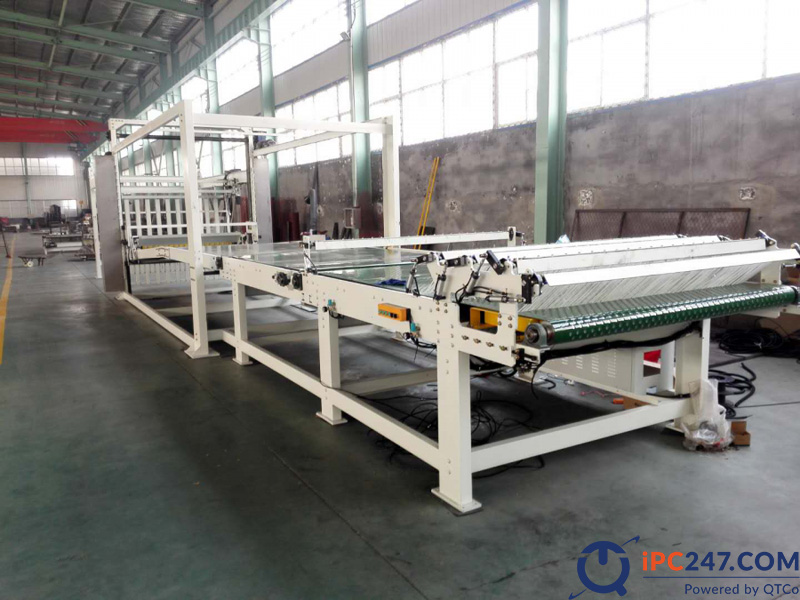

Hệ thống băng tải chuyển nguyên liệu, phôi và bán thành phẩm giữa các máy trên dây chuyền, liên kết các công đoạn thành một tuyến liên tục. Tốc độ băng tải quyết định nhịp của cả dây chuyền, nên băng tải phải được điều khiển đồng bộ với máy in, máy cắt và máy dán. Băng tải được chọn theo loại bao bì:- Băng tải PVC nhám gai, đục lỗ: dùng cho bao bì carton và giấy. Lỗ trên bề mặt tạo hiệu ứng hút chân không, giữ tấm giấy ổn định, không trượt khi đi qua máy in và máy bế.
- Băng tải PVC trơn: dùng cho bao bì nhựa và các loại bao bì mềm, chuyển sản phẩm êm, dễ đổi tốc độ theo yêu cầu sản xuất.
Hệ thống điều khiển
Hệ thống điều khiển điều chỉnh tốc độ, nhiệt độ, lực ép, vị trí cắt và đồng bộ các máy trên dây chuyền, đồng thời giám sát an toàn và ghi lại sản lượng. Tuỳ quy mô, dây chuyền dùng một hoặc kết hợp các loại sau:- PLC (bộ điều khiển logic khả trình) điều khiển từng máy hoặc cụm máy theo tín hiệu đầu vào từ cảm biến; đáp ứng nhanh, dễ thay đổi chương trình khi đổi mẫu bao bì.
- Hệ thống điều khiển phân tán DCS dùng cho nhà máy bao bì lớn, nhiều dây chuyền, cho phép giám sát và điều chỉnh từ phòng điều khiển trung tâm.
- Máy tính công nghiệp và phần mềm giám sát nhận lệnh sản xuất, đặt thông số cho từng đơn hàng, thu thập dữ liệu sản lượng và phế phẩm từ PLC để báo cáo và phân tích.
Máy/dụng cụ cắt dán, tạo hình

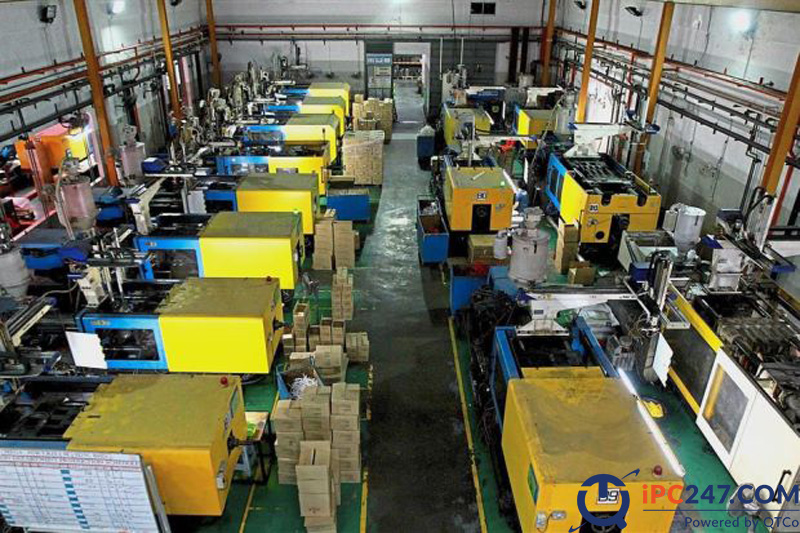

Cụm máy tạo hình biến phôi giấy, màng nhựa hoặc hạt nhựa thành bao bì hoàn chỉnh qua các thao tác cắt, gấp, dán, hàn nhiệt, ép hoặc thổi. Sau khi tạo hình, sản phẩm trở lại băng tải để đi tiếp sang in, kiểm tra và đóng gói. Vì bao bì đa dạng về mẫu mã và kích thước nên cụm tạo hình cũng nhiều chủng loại: máy bế và máy dán hộp cho bao bì giấy, máy thổi màng, máy cắt hàn túi cho bao bì nhựa mềm, máy ép phun và máy thổi chai cho bao bì nhựa cứng. Nhiều máy được tinh chỉnh theo yêu cầu riêng của từng xưởng để đạt độ chính xác kích thước và độ đồng đều giữa các lô.Các loại máy in

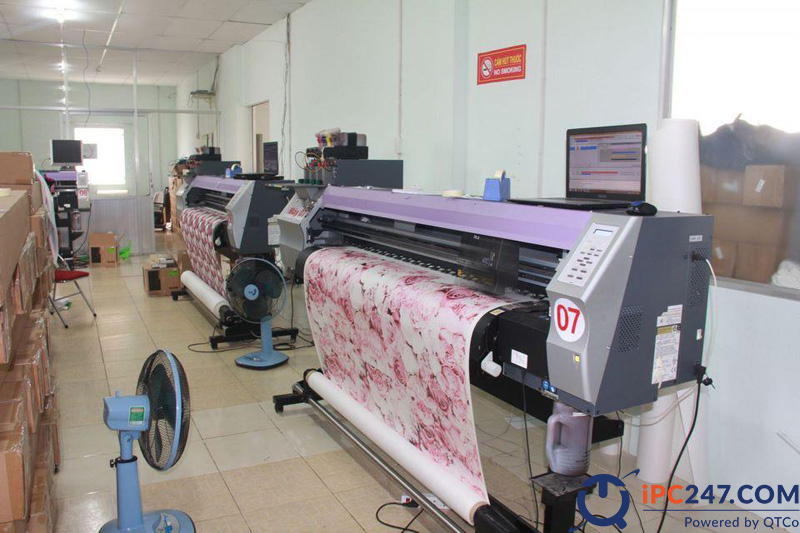

Bao bì sau khi tạo hình cần in nhãn hiệu, thông tin sản phẩm và hình ảnh để nhận diện. Với bao bì giấy, in thường thực hiện sau khi có tấm phẳng và trước khi bế, dán. Với bao bì màng nhựa, in thực hiện trên cuộn màng trước khi cắt và hàn thành túi. Phương pháp in phổ biến trong ngành bao bì là in flexo cho thùng carton và túi giấy, in ống đồng cho màng nhựa nhiều màu, in offset cho hộp giấy cần hình ảnh sắc nét, và in kỹ thuật số cho đơn hàng ngắn, đổi mẫu nhanh. Sau in, sản phẩm đi qua lô sấy hoặc buồng sấy UV để mực khô trước khi vào công đoạn kế tiếp. Máy in hiện đại có bộ điều khiển chồng màu tự động và máy tính công nghiệp quản lý file in, thay đơn hàng mà không cần dừng máy lâu.
Các loại máy, công cụ kiểm tra chất lượng
Dây chuyền có độ chính xác cao vẫn phát sinh sản phẩm lỗi NG: in lệch màu, thiếu mực, sai kích thước cắt, mối hàn hở, bong keo. Loại bỏ sản phẩm lỗi trước khi giao giúp giữ uy tín với khách hàng và giảm rủi ro trong sản xuất, đặc biệt với bao bì thực phẩm và dược phẩm có yêu cầu pháp lý về nhãn. Trạm kiểm tra dùng camera công nghiệp và cảm biến để soi từng sản phẩm ở tốc độ dây chuyền. Camera chụp mặt in và so với mẫu chuẩn để phát hiện lệch chồng màu, thiếu nét, vết bẩn; cảm biến quang và cảm biến siêu âm phát hiện thiếu lớp, sai vị trí cắt. Sản phẩm lỗi được cơ cấu khí nén đẩy ra khỏi băng tải. Cách bố trí camera, đèn chiếu và máy tính xử lý ảnh cho trạm này được trình bày trong bài kiểm tra phát hiện lỗi sản phẩm bằng camera công nghiệp.Máy đóng đai
Máy đóng đai bó thành phẩm thành từng khối theo số lượng định trước để kiểm đếm, lưu kho và giao hàng thuận tiện. Với bao bì, đai nhựa PP, PET hoặc đai mềm được ưu tiên vì không làm rách, móp sản phẩm như đai kim loại. Máy đóng đai tự động nhận tín hiệu đếm từ máy xếp chồng để bó đúng số lượng mỗi kiện.4. Quy trình hoạt động của dây chuyền sản xuất bao bì
Mỗi loại bao bì có quy trình riêng, nhưng đều đi qua các bước chuẩn bị nguyên liệu, tạo hình, in, cắt, kiểm tra và đóng gói. Dưới đây là quy trình của dây chuyền bao bì giấy sóng, loại phổ biến nhất trong nhóm bao bì vận chuyển:- Điều chỉnh độ ẩm và độ căng giấy: cuộn giấy được đặt lên giá nâng và kéo qua lô sấy để đạt độ ẩm, độ căng phù hợp trước khi tạo sóng. Giấy quá ẩm không định hình được sóng, giấy quá khô dễ nứt.
- Cán sóng và quét keo: giấy đi qua máy cán sóng đơn mặt để tạo lớp sóng, đỉnh sóng được quét keo và dán với lớp giấy mặt thành tấm hai lớp.
- Gia nhiệt: cầu băng tải kéo tấm hai lớp qua lô sấy nhiệt đa tầng để keo đóng rắn và tấm giữ hình.
- Ghép lớp và định hình: máy dán quét keo và ghép thêm lớp sóng, lớp mặt để thành tấm 3, 5 hoặc 7 lớp, sau đó ép và sấy để tấm phẳng, đạt độ cứng.
- Cắt ngang và tạo lằn: tấm carton đi vào máy cắt khổ chia lằn rồi máy cắt ngang để thành tấm phẳng đúng kích thước; tiếp theo là in, bế và dán thành thùng.

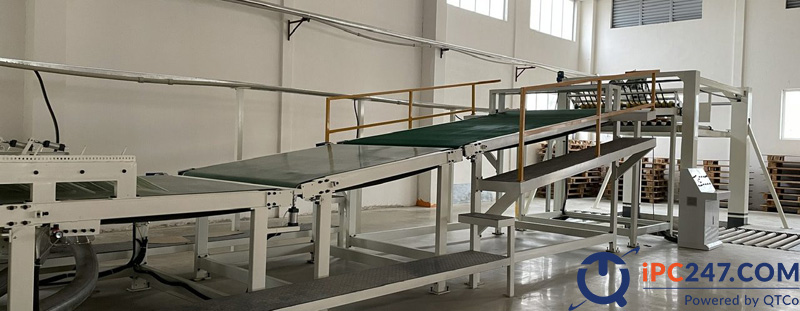

- Đếm và xếp chồng: máy đếm tự động xếp thành phẩm thành chồng đúng số lượng, chuyển sang đóng đai và lưu kho.
5. Cách lựa chọn dây chuyền sản xuất bao bì
Khối lượng và tốc độ sản xuất
Sản lượng cần đạt theo ngày, tuần hoặc tháng và tốc độ tương ứng là căn cứ đầu tiên khi chọn dây chuyền. Sản lượng phải được tính từ đơn hàng thực tế và dự báo tăng trưởng, không lấy công suất danh định của máy làm mục tiêu. Phân tích lịch trình sản xuất, thời gian chu kỳ mỗi công đoạn, thời gian đổi đơn và số ca làm việc giúp xác định công suất cần thiết và tránh đầu tư dư thừa.Loại sản phẩm
Ngành bao bì rất đa dạng, nên cần xác định rõ nhóm sản phẩm mục tiêu và thông số kỹ thuật: vật liệu giấy hay nhựa, khổ và độ dày, số màu in, kiểu tạo hình. Một dây chuyền tối ưu cho thùng carton không chạy được túi màng ghép và ngược lại. Xưởng có nhiều nhóm sản phẩm nên chọn cụm máy có khả năng đổi khuôn, đổi bản in nhanh thay vì cố gắng dùng một dây chuyền cho mọi loại.Chi phí
Chi phí cần tính đủ vòng đời: vốn đầu tư ban đầu theo quy mô và mức tự động hoá, chi phí bảo trì, phụ tùng, điện năng, nhân công vận hành và chi phí phế phẩm. Dây chuyền tự động có vốn ban đầu cao nhưng chi phí trên mỗi sản phẩm thấp khi chạy đủ sản lượng. Ngoài ra cần xét tính linh hoạt của dây chuyền để điều chỉnh khi yêu cầu bao bì thay đổi, và khả năng mở rộng thêm máy khi tăng sản lượng.6. Bảo trì và tối ưu hóa dây chuyền sản xuất bao bì
Bảo trì định kỳ giúp phát hiện sớm mài mòn và hỏng hóc, giảm thời gian chết trong sản xuất và chi phí sửa chữa đột xuất. Các việc bảo trì chính gồm:- Kiểm tra và vệ sinh thiết bị, băng tải, cơ cấu chuyển động; loại bỏ bụi giấy, mực và keo bám để máy chạy trơn tru.
- Bôi trơn định kỳ các bộ phận chuyển động, thay dao cắt, lô cao su, bản in theo tuổi thọ.
- Hiệu chỉnh cảm biến, camera và bộ điều khiển để giữ độ chính xác kích thước và chồng màu.
- Ghi lại lịch sử sự cố và thời gian dừng máy theo từng máy để lập kế hoạch thay thế.
- Rà soát từng công đoạn để rút ngắn thời gian đổi đơn và giảm thao tác thừa.
- Nâng cấp máy cũ bằng bộ điều khiển, biến tần và cảm biến mới để tăng tốc độ và độ tin cậy.
- Thu thập dữ liệu sản lượng, phế phẩm, thời gian dừng máy về máy tính giám sát để ra quyết định dựa trên số liệu.
- Cải thiện độ chính xác của hệ thống điều khiển và trạm kiểm tra để giảm tỷ lệ lỗi.
