Máy tính công nghiệp cho sản xuất dược phẩm là máy tính được thiết kế để lắp trong phòng sạch GMP, chịu rửa và lau khử khuẩn hằng ngày, chạy liên tục 24/7 và ghi hồ sơ điện tử theo yêu cầu 21 CFR Part 11 hoặc EU GMP Annex 11. Khác với xưởng cơ khí, nhà máy dược đặt yêu cầu về vệ sinh và tính toàn vẹn dữ liệu lên trước hiệu năng. Bài viết nêu yêu cầu kỹ thuật theo từng công đoạn, cách chọn panel PC inox, HMI tại máy đóng gói và máy tính cho serialization, kèm model đang phân phối tại IPC247.

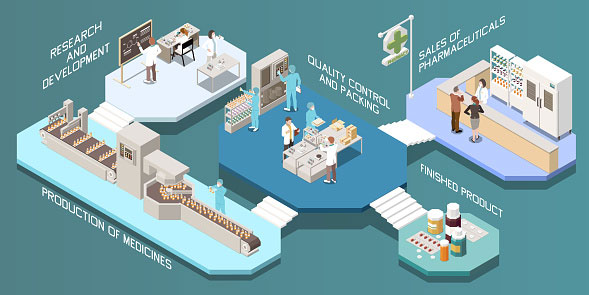

1. Công nghiệp 4.0 trong nhà máy dược: dữ liệu đi từ máy lên hồ sơ lô
Nhà máy dược đạt GMP-WHO hoặc EU-GMP vận hành theo hồ sơ lô (batch record): mỗi lô thuốc phải có bản ghi đầy đủ nguyên liệu, thông số máy, người thao tác, kết quả kiểm tra và thời điểm từng bước. Trước đây hồ sơ này viết tay, QA rà soát bằng mắt trước khi xuất lô. Công nghiệp 4.0 cho sản xuất dược phẩm là chuyển hồ sơ đó sang dạng điện tử (EBR), lấy dữ liệu thẳng từ máy trộn, máy dập viên, máy sấy tầng sôi, máy đóng gói, rồi đưa lên hệ thống MES để theo dõi tiến độ và chất lượng theo thời gian thực.
Điểm tiếp xúc giữa máy và hệ thống dữ liệu là máy tính công nghiệp đặt ngay tại công đoạn: panel PC gắn trên máy để người vận hành nhập lệnh và xác nhận bước, máy tính hộp trong tủ điện thu tín hiệu PLC, trạm serialization đọc mã trên từng hộp. Ba vị trí này nằm trong phòng sạch và phải giữ dữ liệu nguyên vẹn, nên không dùng được máy văn phòng. Mô hình tổng thể xem ở bài nhà máy thông minh.
2. Yêu cầu kỹ thuật với máy tính công nghiệp trong nhà máy dược
Yêu cầu khác nhau theo công đoạn. Khu vực pha chế, tạo hạt, rửa dụng cụ khắc nghiệt hơn khu đóng gói cấp 2 và kho. Bảng dưới gom tiêu chí thường gặp khi bộ phận QA và kỹ thuật duyệt thiết bị:
| Tiêu chí | Yêu cầu thường gặp | Vì sao cần |
|---|---|---|
| Vật liệu vỏ, bề mặt | Inox 304 hoặc 316 cho khu vực ướt; nhôm anod cho phòng khô; mặt trước phẳng, không khe, không ốc lộ | Chịu cồn 70 %, hydrogen peroxide, xà phòng kiềm; không giữ bụi thuốc trong khe; lau sạch một lần |
| Cấp bảo vệ | IP65 cho phòng sạch khô; IP66/IP67 toàn thân cho khu rửa, pha chế; IP69K nếu rửa áp lực cao | Nước và hóa chất tẩy rửa không vào bo mạch; đủ để đưa vào SOP vệ sinh |
| Làm mát | Không quạt, tản nhiệt qua vỏ | Quạt hút bụi thuốc vào máy và phát tán hạt ra phòng sạch; là bộ phận hỏng đầu tiên |
| Dải nhiệt, độ ẩm | 0–50 °C, ẩm tới 95 % không ngưng tụ; kho lạnh 2–8 °C cần -10 °C trở xuống | Phòng sấy và phòng rửa nóng ẩm; kho vắc-xin lạnh |
| Cảm ứng | Điện trở 5 dây khi đeo găng, bề mặt ướt; điện dung đa điểm với kính 7H ở phòng đóng gói cấp 2 | Nhân viên luôn đeo găng; kính phải chịu lau nhiều lần mỗi ca |
| Nguồn | 24 VDC từ tủ máy hoặc 220 VAC; UPS cho trạm ghi hồ sơ lô | Mất nguồn giữa bước là mất dữ liệu lô, phải điều tra sai lệch |
| Cổng nối | 2 LAN (tách mạng máy và mạng nhà máy), COM RS-232/485 nối cân và máy in, USB cho đầu đọc mã, DIO cho cơ cấu loại | Nối cân điện tử, máy in nhãn, PLC, camera mà không qua bộ chuyển đổi |
| Bảo mật, dữ liệu | TPM 2.0, khóa BIOS, tắt cổng USB không dùng, SSD công nghiệp, watchdog | Đáp ứng kiểm soát truy cập và toàn vẹn dữ liệu theo Part 11, Annex 11 |
| Chứng chỉ, hồ sơ | CE, FCC; tài liệu kỹ thuật và khai báo vật liệu để đưa vào IQ/OQ | Thẩm định thiết bị trước khi đưa vào sản xuất |
Riêng yêu cầu hồ sơ điện tử, quy định 21 CFR Part 11 của FDA không nêu tên phần cứng. Quy định đặt ra audit trail, phân quyền, chữ ký điện tử và sao lưu; phần cứng phải bảo đảm phần mềm đó chạy không gián đoạn và dữ liệu không mất khi mất điện. Vì vậy máy tính cho dược cần watchdog, TPM và nguồn dự phòng dù cấu hình tính toán không cao.
3. Chọn máy tính theo công đoạn: pha chế, đóng gói, serialization, kho
Cách chọn hợp lý là đi từ công đoạn, xác định mức vệ sinh và loại dữ liệu phải ghi, rồi mới chọn dòng máy. Bảng dưới nêu dòng phù hợp theo công đoạn, với model có trong danh mục panel PC công nghiệp và máy tính công nghiệp màn hình cảm ứng của IPC247:
| Công đoạn | Điều kiện | Dòng máy phù hợp | Model tham khảo |
|---|---|---|---|
| Cân, pha chế, tạo hạt, bao phim | Phòng sạch cấp C/D, bụi thuốc, lau khử khuẩn mỗi ca, có khu rửa ướt | Panel PC vỏ inox 304, không quạt, mặt phẳng, IP66/IP67, cảm ứng điện trở | KLD-1061B (vỏ sau inox 304, mặt nhôm, chống thấm nước); PPC-G1061A (inox 304, IP67 toàn thân, đầu nối aviation) |
| Dập viên, đóng nang, HMI trên máy | Gắn lên thân máy hoặc tủ điện, nguồn 24 VDC, đeo găng | Panel PC gắn tủ mặt trước IP66, nguồn 24 VDC, khe iDoor để thêm COM cách ly | Advantech TPC-1051WP (10,1 inch), TPC-1551WP (15,6 inch, kính 7H) |
| Đóng gói cấp 1 và 2, in hạn dùng | Phòng sạch cấp D hoặc khu kiểm soát, nhiều thiết bị nối tiếp | Panel PC 15–21 inch điện dung, 2 LAN, COM nối máy in và cân kiểm | Advantech dòng TPC/PPC theo kích thước màn hình |
| Serialization, aggregation | Camera đọc DataMatrix ở tốc độ chuyền, loại hộp lỗi bằng cơ cấu khí nén | Máy tính hộp không quạt Core i, 2 LAN trở lên, DIO cách ly, SSD lớn; màn hình rời IP65 | Máy tính không quạt Advantech ARK/UNO kèm màn hình FPM |
| Kho nguyên liệu, kho lạnh | 2–8 °C hoặc -20 °C, xe nâng, quét mã pallet | Máy tính bảng công nghiệp hoặc panel PC dải nhiệt rộng gắn xe nâng | Máy tính bảng công nghiệp, panel PC dòng TPC -20 đến 60 °C |
Bốn bước chọn máy cho một công đoạn:
- Xác định cấp phòng sạch và SOP vệ sinh. Có lau hydrogen peroxide hoặc xịt rửa: vỏ inox, IP66 toàn thân trở lên. Chỉ lau cồn ở phòng khô: mặt trước IP65 là đủ.
- Đếm cổng phải nối. Cân và máy in nhãn dùng RS-232; PLC dùng LAN; đầu đọc mã dùng USB hoặc LAN; cơ cấu loại dùng DIO.
- Chọn cảm ứng và kích thước. Găng cao su, bề mặt ướt: điện trở 5 dây. Giao diện EBR nhiều trường nhập: 15 inch trở lên.
- Chốt yêu cầu dữ liệu. Trạm ghi hồ sơ lô cần TPM, watchdog, UPS, SSD công nghiệp; trạm chỉ hiển thị HMI dùng Atom hoặc Celeron là đủ.
Chất lượng dữ liệu thu được ở bước này quyết định khả năng truy xuất lô và điều tra sai lệch sau này, xem thêm ở bài quản lý chất lượng sản xuất.
4. Ví dụ triển khai máy tính công nghiệp trong nhà máy dược
Phòng cân và pha chế đạt GMP-WHO. Bài toán: nhân viên đeo găng cân nguyên liệu theo lệnh sản xuất, kết quả cân phải vào hồ sơ lô tự động, phòng lau khử khuẩn cuối ca và có khu rửa dụng cụ liền kề. Thiết bị: panel PC KLD-1061B hoặc PPC-G1061A vỏ inox 304 gắn tay đỡ cạnh cân, nối cân qua RS-232, nối mạng nhà máy qua LAN, chạy phần mềm quản lý cân của MES. Kết quả kỳ vọng: bỏ phiếu cân viết tay, kết quả cân gắn tên người và thời điểm, máy chịu lau và xịt rửa theo SOP mà không phải che chắn.
HMI tại máy ép vỉ và đóng hộp. Bài toán: máy ép vỉ nhập khẩu có HMI riêng nhưng nhà máy cần ghi thông số nhiệt độ hàn, tốc độ và số vỉ loại vào hồ sơ lô điện tử. Thiết bị: Advantech TPC-1551WP gắn mặt tủ điện cạnh máy, nguồn 24 VDC từ tủ, đọc PLC của máy qua LAN, hiển thị lệnh sản xuất và cho người vận hành xác nhận từng bước. Kết quả kỳ vọng: một màn hình cho cả HMI máy và EBR, mặt kính 7H chịu lau cồn nhiều lần mỗi ca, không cần thêm máy tính trong phòng.
Trạm serialization cuối chuyền. Bài toán: in mã DataMatrix lên từng hộp, camera kiểm mã và loại hộp in lỗi, dữ liệu mã gửi lên hệ thống quản lý serialization của nhà máy. Thiết bị: máy tính không quạt Advantech dòng ARK hoặc UNO đặt trong tủ điện, một cổng LAN cho camera, một cổng LAN cho mạng nhà máy, DIO cách ly điều khiển van khí loại hộp, màn hình FPM IP65 gắn ngoài tủ. Kết quả kỳ vọng: mỗi hộp có mã duy nhất kèm ảnh chứng cứ lưu theo lô, hộp lỗi bị loại tự động, trạm chạy liên tục theo ca mà không có quạt hút bụi.
Chọn thiết bị cho sản xuất dược phẩm
IPC247 phân phối máy tính công nghiệp cho nhà máy dược theo ba nhóm. Nhóm phòng ướt và phòng sạch cấp C/D dùng panel PC vỏ inox: Panel PC KLD-1061B vỏ sau inox 304, mặt nhôm, không quạt, chống thấm, Celeron J1900, 4 COM, chạy Windows hoặc Linux; Panel PC PPC-G1061A inox 304 xử lý điện hóa, IP67 toàn thân, đầu nối kiểu aviation, màn hình 10 inch cảm ứng điện trở. Nhóm HMI gắn tủ máy dùng dòng Advantech TPC mặt trước IP66, nguồn 24 VDC, như TPC-1051WP 10,1 inch điện dung đa điểm, kính 7H, hỗ trợ Windows 10 Enterprise LTSB. Nhóm serialization và thu dữ liệu dùng máy tính không quạt Advantech ARK, UNO trong tủ điện kèm màn hình rời.
Trước khi chốt model, dùng công cụ chọn máy theo điều kiện lắp đặt để lọc theo cấp bảo vệ, dải nhiệt, loại cảm ứng và số cổng. Khi gửi yêu cầu, kèm cấp phòng sạch, SOP vệ sinh và danh sách thiết bị phải nối để IPC247 đề xuất đúng cấu hình và chuẩn bị tài liệu cho hồ sơ IQ/OQ.
Câu hỏi thường gặp về máy tính công nghiệp cho sản xuất dược phẩm
Máy tính văn phòng có dùng được trong phòng sạch GMP không?
Không nên. Máy văn phòng có quạt hút bụi, vỏ nhựa nhiều khe, không chịu được lau khử khuẩn bằng cồn hay hydrogen peroxide và không có chứng nhận cấp bảo vệ IP. Phòng sạch cấp C, D và khu vực rửa cần panel PC không quạt, mặt trước phẳng, vỏ inox 304 hoặc nhôm anod, cấp bảo vệ IP65 trở lên.
21 CFR Part 11 yêu cầu gì ở phần cứng máy tính?
Part 11 quy định về hồ sơ điện tử và chữ ký điện tử, nên phần lớn yêu cầu nằm ở phần mềm: audit trail, phân quyền, chữ ký, sao lưu. Phần cứng chỉ cần bảo đảm phần mềm chạy ổn định và dữ liệu không mất: máy tính công nghiệp chạy 24/7, có watchdog, TPM 2.0, ổ SSD công nghiệp và nguồn dự phòng. Máy phải kèm hồ sơ IQ/OQ khi thẩm định.
Nên dùng cảm ứng điện trở hay điện dung trong xưởng dược?
Điện trở 5 dây nhận thao tác qua găng tay cao su dày và không bị nhiễu khi bề mặt còn ướt sau lau, nên phù hợp khu vực pha chế và rửa. Điện dung đa điểm cho hình ảnh đẹp, kính cứng 7H khó xước, phù hợp phòng đóng gói cấp 2 và phòng kiểm nghiệm. Nhiều model cho chọn một trong hai loại khi đặt hàng.
Serialization cần máy tính công nghiệp cấu hình thế nào?
Trạm serialization phải in và đọc mã DataMatrix 2D trên từng hộp ở tốc độ chuyền, thường 200 đến 400 hộp một phút. Máy cần CPU Core i3 trở lên, 2 cổng LAN để tách mạng camera và mạng nhà máy, cổng DIO để điều khiển cơ cấu loại hộp lỗi, và ổ SSD đủ lớn để lưu ảnh chứng cứ theo lô. Một số hệ thống dùng thêm máy chủ tại chỗ để gom dữ liệu các chuyền.
IPC247 có hỗ trợ hồ sơ thẩm định thiết bị không?
IPC247 cung cấp tài liệu kỹ thuật, chứng chỉ CE, FCC và khai báo vật liệu vỏ của từng model để khách hàng đưa vào hồ sơ IQ. Với dự án nhiều máy, IPC247 cài sẵn hệ điều hành, khóa BIOS và ghi nhãn theo yêu cầu của bộ phận QA trước khi giao.
