Một chiếc máy tính đặt trong tủ điện cạnh máy dập, gắn trên xe tự hành AGV, hay bắt vào khung máy đóng gói đang chạy 200 nhịp mỗi phút, sẽ hỏng theo một kiểu mà máy văn phòng không bao giờ gặp: bung đầu nối, nứt mối hàn, tuột thanh RAM, hỏng ổ cứng. Đó là lý do bảng thông số máy công nghiệp có hai dòng mà catalogue máy để bàn không có — rung (vibration) và sốc (shock).
Vấn đề là hai dòng đó viết bằng ngôn ngữ tiêu chuẩn, kiểu "5 Grms, 5–500 Hz, 3 trục, theo IEC 60068-2-64" hoặc chỉ ngắn gọn "MIL-STD-810H". Bài này giải thích cách đọc chúng và cách đối chiếu với vị trí lắp máy thật.
Grms là gì và vì sao không phải "số G càng lớn càng tốt"
Rung công nghiệp không phải một tần số duy nhất. Máy nén, băng tải, động cơ servo và bánh xe cùng lúc tạo ra một phổ rung trải rộng. Vì vậy phép thử tiêu chuẩn dùng rung ngẫu nhiên (random vibration): bàn rung tái tạo cả một dải tần, và mức độ được quy về một con số duy nhất là Grms — giá trị hiệu dụng của gia tốc, tính theo bội số của gia tốc trọng trường.
Sốc thì ngược lại: một cú va đơn lẻ, mô tả bằng biên độ và thời gian. Dạng phổ biến nhất là nửa hình sin 11 ms — gần với cú giật khi xe nâng va vào khung máy hoặc khi tủ điện bị đóng mạnh.
| Tiêu chuẩn | Đo cái gì | Cách đọc |
|---|---|---|
| IEC 60068-2-64 | Rung ngẫu nhiên | Đi kèm Grms, dải tần (thường 5–500 Hz), số trục và thời gian mỗi trục |
| IEC 60068-2-27 | Sốc | Đi kèm số G, dạng xung (nửa hình sin) và thời gian xung tính bằng ms |
| MIL-STD-810H | Rung và sốc theo phương pháp quân sự | Là tên bộ phép thử; muốn biết mức phải hỏi phương pháp (Method) và hồ sơ thử cụ thể |
| IEC 60721-3-5 | Phân loại điều kiện môi trường khi lắp trên phương tiện đường bộ | Ghi bằng mã lớp, ví dụ 5M3 |
Điểm dễ hiểu nhầm nhất: một máy ghi "MIL-STD-810H" chưa chắc chịu rung tốt hơn máy ghi "3 Grms theo IEC 60068-2-64". Dòng thứ hai cho biết mức cụ thể, dòng thứ nhất chỉ cho biết máy đã được thử theo bộ tiêu chuẩn nào. Khi so hai máy, hãy so cùng loại thông tin, hoặc hỏi hãng hồ sơ thử.
Dòng chữ nhỏ "với SSD" thay đổi toàn bộ con số
Ổ cứng cơ (HDD) có đĩa quay và đầu đọc treo trên cần — đây là bộ phận yếu nhất trước rung. Vì thế các hãng công bố thông số rung kèm điều kiện lưu trữ, và chênh lệch rất lớn.
Ví dụ rõ nhất là Advantech ARK-3510, máy hộp không quạt có hai khay ổ 2,5 inch tháo nhanh. Datasheet của hãng ghi ba dòng đáng chú ý:
- Nhiệt độ làm việc với ngoại vi dải nhiệt rộng: -10 đến 60 °C với luồng gió 0,7 m/s
- Nhiệt độ làm việc khi lắp HDD: chỉ còn 0 đến 40 °C
- Rung khi vận hành với SSD: 3 Grms, IEC 60068-2-64, ngẫu nhiên, 5–500 Hz, 1 giờ mỗi trục; sốc với SSD: 50 G, IEC 60068-2-27, nửa hình sin 11 ms
Nghĩa là cùng một vỏ máy, cùng một bo mạch, chỉ đổi ổ lưu trữ đã làm dải nhiệt hẹp lại 30 độ và làm thông số rung không còn được bảo đảm. Đây là lỗi mua hàng rất hay gặp: chọn máy vì thấy dòng "3 Grms" trong catalogue, rồi đặt cấu hình HDD 2 TB cho rẻ, và đưa vào vị trí rung.
Kết luận thực hành rất đơn giản: máy đặt ở chỗ có rung thì dùng SSD, chấm hết. Nếu bắt buộc phải có dung lượng lớn, tách phần lưu trữ ra máy chủ hoặc NAS đặt trong phòng điều khiển thay vì nhét HDD vào máy ngoài dây chuyền. Chúng tôi cũng đã bàn về ổ lưu trữ trong bài Fanless Industrial Computers là gì.
Ba mức rung ứng với ba kiểu lắp đặt
Đối chiếu thông số của vài máy đang bán tại Việt Nam cho thấy các hãng phân tầng khá rõ:

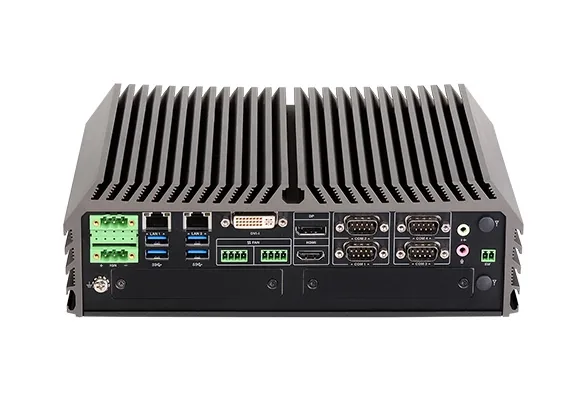

| Máy | Rung khi vận hành | Sốc khi vận hành | Nguồn vào | Nhiệt độ |
|---|---|---|---|---|
| Advantech ARK-3510 | 3 Grms, IEC 60068-2-64, 5–500 Hz (với SSD) | 50 G, IEC 60068-2-27, nửa sin 11 ms (với SSD) | 12 V | -10 – 60 °C (0 – 40 °C nếu lắp HDD) |
| Cincoze GM-1000 | 5 Grms, IEC 60068-2-64, 5–500 Hz, 3 trục | 50 G, IEC 60068-2-27, nửa sin 11 ms | 9 – 48 VDC | -40 – 70 °C (CPU 35 W) |

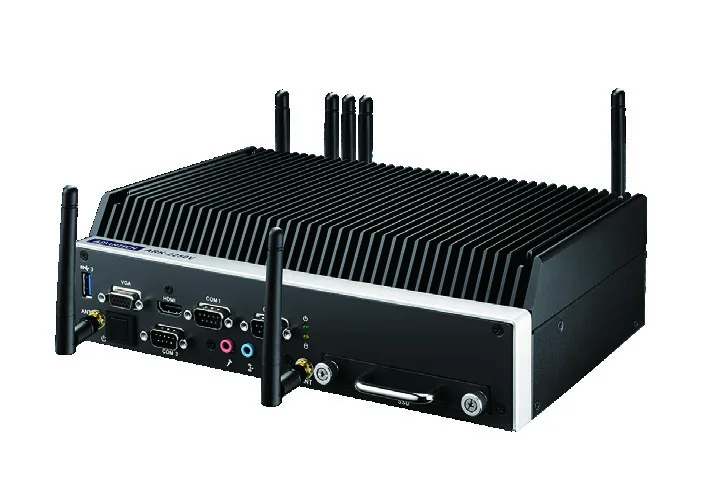

| Advantech ARK-2250V | IEC 60721-3-5 5M3 và MIL-STD-810G Method 514.6 | IEC 60721-3-5 5M3 và MIL-STD-810G Method 516.6 | 12/24 VDC có chứng nhận E-Mark | -20 – 70 °C với luồng gió 0,7 m/s |
Ba dòng này ứng với ba tình huống lắp đặt khác nhau. ARK-3510 dành cho tủ điện trong nhà xưởng: rung có, nhưng vừa phải, và nguồn 12 V lấy từ bộ nguồn tủ. GM-1000 nhắm tới máy sản xuất và thị giác máy, nơi rung mạnh hơn và nguồn cấp dao động rộng. ARK-2250V là máy lắp trên phương tiện: điều đáng giá nhất không phải con số rung mà là chứng nhận E-Mark cho nguồn 12/24 VDC và mạch quản lý đánh lửa cho phép chọn ngưỡng điện áp khởi động, ngưỡng tắt và thời gian trễ.
Rung không chỉ làm hỏng ổ cứng
Khi tư vấn, chúng tôi thường nhắc bốn điểm hay bị bỏ qua vì chúng không nằm trong dòng Grms:
- Bộ nhớ và khe cắm. Thanh SO-DIMM cắm rời có thể tuột dần theo thời gian nếu không có vít giữ hoặc thanh chặn. Nhiều máy chuyên dụng dùng RAM hàn chết hoặc có ngàm khoá cơ khí.
- Đầu nối. Cổng RJ-45 và USB thông thường tự tuột khi rung. Máy lắp trên phương tiện và trên tàu dùng đầu nối M12 có ren vặn hoặc terminal block vặn vít, chính vì lý do này.
- Cách gá máy. Bắt máy trực tiếp lên khung máy đang rung khác hẳn bắt qua đệm giảm chấn. Thông số Grms của máy là mức nó chịu được, không phải mức nó nhận được — giảm rung đầu vào luôn rẻ hơn mua máy chịu rung cao hơn.
- Quạt. Ổ bi quạt là chi tiết cơ khí thứ hai sau ổ cứng. Ở vị trí rung, máy không quạt bền hơn hẳn, và không quạt cũng đồng nghĩa với không lọc bụi phải thay.
Ba trong bốn điểm trên hoàn toàn nằm ngoài bảng thông số. Đây chính là điều khách hay bỏ sót: người mua so CPU giữa hai máy và cho rằng phần "công nghiệp" là chuyện của nhà sản xuất, trong khi phần "công nghiệp" mới là phần quyết định máy chạy được bao lâu ở đúng chỗ định đặt.
Cách chọn nhanh theo vị trí lắp
- Tủ điện trong phòng điều khiển, không rung đáng kể: máy công nghiệp thông thường, ưu tiên dải nhiệt và số cổng COM.
- Tủ điện trên sàn nhà xưởng, cạnh máy quay: yêu cầu tối thiểu 3 Grms với SSD, máy không quạt, đầu nối có khoá.
- Gắn trực tiếp lên máy sản xuất, robot, máy đóng gói: tìm mức 5 Grms và 50 G, nguồn dải rộng 9–48 VDC để chịu được sụt áp khi động cơ khởi động.
- Trên xe nâng, AGV, xe tải, xe buýt: bắt buộc có E-Mark hoặc tương đương, quản lý đánh lửa, nguồn 12/24 VDC, cách ly nguồn.
- Trên tàu hoả và toa xe: đây là nhóm riêng với bộ chuẩn EN 50155 và IEC 61373, không thay bằng máy công nghiệp thường được.
Xe tự hành trong nhà máy là trường hợp hay bị đánh giá thấp nhất, vì nó vừa rung vừa chạy bằng ắc-quy có điện áp trôi. Chúng tôi đã mô tả cấu hình cho nhóm này trong bài Xe tự hành AGV là gì.
IPC247 hỗ trợ được gì
IPC247 phân phối máy tính công nghiệp Advantech, Cincoze và nhiều hãng khác tại Việt Nam. Với một vị trí lắp cụ thể, chúng tôi tra tài liệu kỹ thuật của hãng để xác nhận mức rung và sốc được công bố kèm điều kiện lưu trữ nào, tư vấn cấu hình SSD và I/O phù hợp, đề xuất cách gá và đầu nối chống tuột, cho mượn máy demo để chạy thử tại vị trí thật trước khi chốt, và hỗ trợ kỹ thuật trong quá trình vận hành. Nếu bạn đang có một máy hỏng lặp lại ở cùng một vị trí, phần lớn trường hợp nguyên nhân nằm ở rung hoặc nguồn chứ không ở phần mềm.
