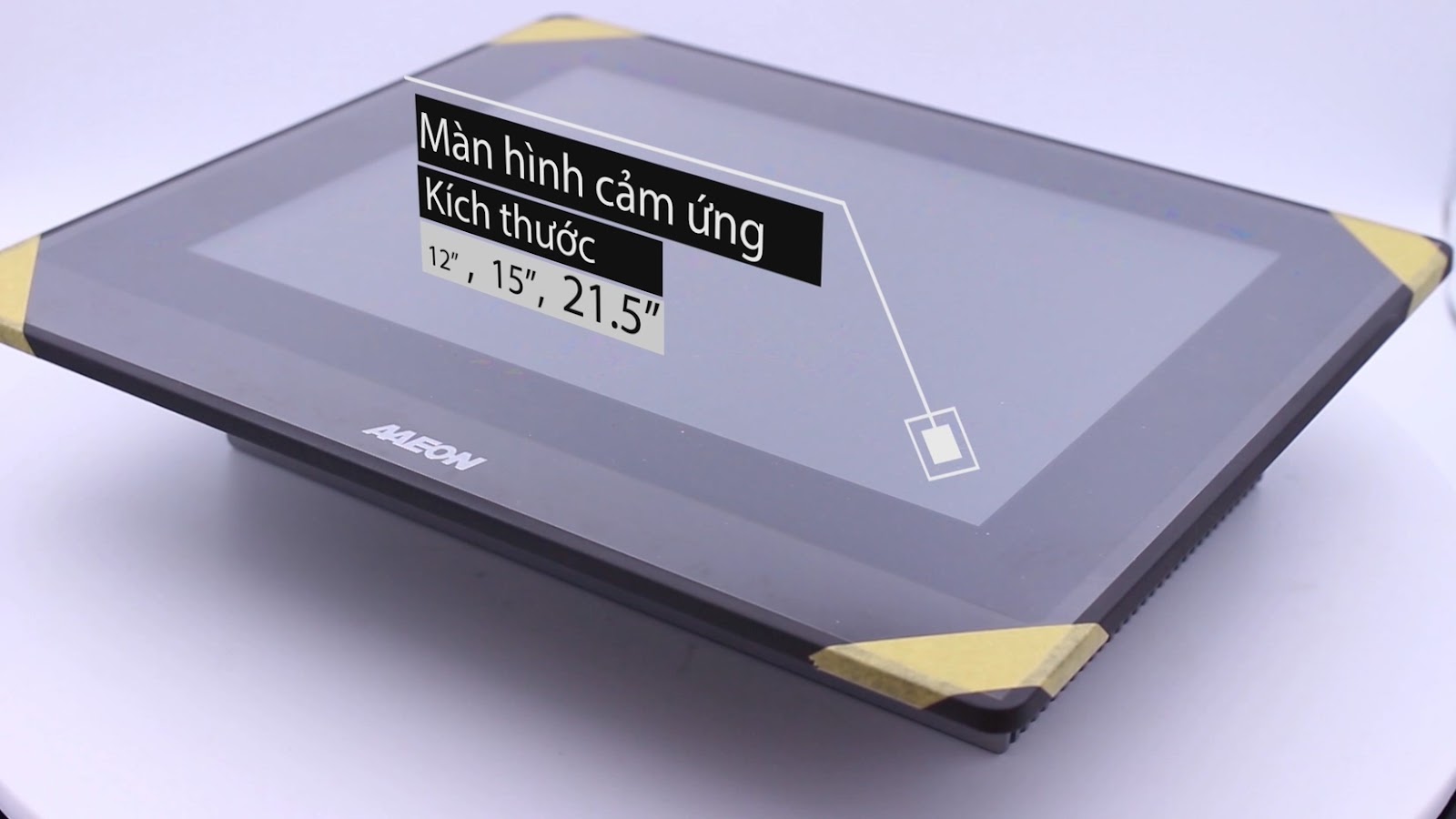

Màn hình công nghiệp là gì? Đó là màn hình thiết kế để chạy 24/7 trong xưởng, ngoài trời hoặc lắp trong thiết bị: vỏ kim loại, mặt trước kín IP65/IP66, đèn nền tuổi thọ 50.000 giờ, độ sáng từ 300 tới 1.600 nit, cảm ứng điện trở hoặc điện dung, nguồn vào 9–48 VDC. Một hệ thống hiển thị công nghiệp gồm màn hình, bộ điều khiển cảm ứng và máy tính công nghiệp phía sau, hoặc gộp cả ba thành panel PC. Bài viết so sánh với màn hình thương mại, đưa bảng tiêu chí và dòng máy phù hợp theo vị trí lắp.
1. Màn hình công nghiệp là gì, khác màn hình thương mại ở đâu
Màn hình thương mại làm cho bàn làm việc: chạy 8 giờ mỗi ngày, phòng có điều hoà, không ai chạm vào mặt kính bằng tay dính dầu. Màn hình công nghiệp làm cho mặt tủ điện, trạm bơm ngoài trời, buồng máy CNC.
| Tiêu chí | Màn hình thương mại | Màn hình công nghiệp |
|---|---|---|
| Vỏ, mặt trước | Nhựa, khe hở cho tản nhiệt | Nhôm đúc hoặc thép, mặt trước phẳng kín IP65/IP66, chịu lau rửa |
| Thời gian chạy | 8 giờ/ngày, đèn nền 20.000–30.000 giờ | 24/7, đèn nền LED 50.000 giờ |
| Dải nhiệt hoạt động | 0 ~ 40 °C | 0 ~ 60 °C, có bản -20 ~ 70 °C |
| Độ sáng | 250–300 nit | 300–500 nit trong nhà; 1.000–1.600 nit ngoài trời |
| Cảm ứng | Không, hoặc điện dung cho văn phòng | Điện trở 5 dây hoặc điện dung chiếu xạ, chọn theo môi trường |
| Nguồn | 220 VAC qua adapter | 9–48 VDC, cọc đấu dây, dùng chung nguồn 24 VDC tủ điện |
| Cổng | HDMI, DP | VGA, DVI-D, DP, HDMI; cổng COM và USB cho tín hiệu cảm ứng |
| Cách gắn | Chân đế, VESA | Mặt tủ (panel mount), khung mở, VESA, treo tường, rack |
| Vòng đời cung ứng | 1–2 năm | 5–7 năm, mua lại đúng mã để thay đồng nhất |
2. Tiêu chí kỹ thuật của hệ thống hiển thị công nghiệp
Khi đọc datasheet màn hình công nghiệp, các tiêu chí dưới quyết định máy có sống được ở vị trí lắp hay không. Cột "trong xưởng" là mức tối thiểu cho nhà máy có mái; cột "ngoài trời, khắc nghiệt" cho trạm bơm, bến cảng, xe chuyên dụng, kho lạnh.
| Tiêu chí | Trong xưởng có mái | Ngoài trời, khắc nghiệt | Ghi chú khi chọn |
|---|---|---|---|
| Chuẩn IP | Mặt trước IP65 | Mặt trước IP66, cả vỏ IP65 nếu không có tủ che | IP65 chịu tia nước; IP66 chịu vòi áp lực khi rửa xưởng |
| Độ sáng (nit) | 300–500 | ≥ 1.000; nắng trực tiếp 1.500–1.600 | Kính dán quang học giảm phản xạ, đọc dễ hơn ở cùng độ sáng |
| Cảm ứng | Điện trở 5 dây (găng, dầu) hoặc điện dung | Điện dung chiếu xạ có chế độ găng, kính cường lực | Điện trở mòn theo số lần bấm; điện dung nhạy với nước đọng nếu không có bù |
| Kích thước, tỷ lệ | 7–15 inch, 4:3 hoặc 5:4 cho HMI cũ | 15–24 inch tuỳ khoảng cách đọc | Phần mềm HMI cũ vẽ theo 4:3 sẽ méo trên màn 16:9 |
| Cổng tín hiệu | VGA hoặc DVI-D, USB cho cảm ứng | DP hoặc HDMI cho Full HD, COM dự phòng cho cảm ứng | Dây VGA quá 15 m cần bộ kéo dài; DP/HDMI dùng bộ chuyển quang khi xa |
| Nguồn | 12 VDC adapter hoặc 9–48 VDC | 9–48 VDC cọc đấu dây, dùng nguồn tủ điện | Tránh adapter rời ngoài trời |
| Dải nhiệt | 0 ~ 50 °C | -20 ~ 60 °C trở lên | Nhiệt trong tủ kín cao hơn ngoài 10–15 °C |
| Đèn nền, vận hành | 50.000 giờ, chạy 24/7 | 50.000 giờ, có điều chỉnh độ sáng tự động hoặc qua OSD | Đèn nền tối dần theo thời gian; ngoài trời nên chọn dư độ sáng |
Độ sáng nit và vị trí lắp
Nit là đơn vị độ chói (cd/m²). Màn hình văn phòng 250–300 nit đọc tốt trong phòng; đưa ra cạnh cửa xưởng có mái tôn sáng, chữ mờ đi rõ rệt; ra ngoài trời nắng thì không đọc được. Quy tắc kỹ sư IPC247 dùng: trong xưởng 300–500 nit, gần cửa hoặc dưới mái sáng 700–1.000 nit, ngoài trời từ 1.000 nit trở lên.
Cảm ứng điện trở hay điện dung
- Điện trở 5 dây (resistive): nhận lực bấm, nên dùng được khi đeo găng, tay dính dầu, nước bám mặt kính; một điểm chạm; mặt nhựa mềm, mòn theo số lần bấm. Phù hợp máy CNC, chuyền cơ khí, thực phẩm.
- Điện dung chiếu xạ (projected capacitive): mặt kính cường lực phẳng, đa điểm, dễ lau, hình ảnh trong hơn; cần chế độ găng nếu người vận hành đeo găng; nước đọng có thể gây chạm nhầm nếu bộ điều khiển không bù. Phù hợp kiosk, phòng điều khiển, thiết bị y tế, ngoài trời có kính dán quang học.
Kích thước, tỷ lệ và cổng
Kích thước chọn theo khoảng cách đọc: 7–10 inch cho bảng gắn trên máy, 12–15 inch cho mặt tủ, 19–24 inch cho phòng điều khiển và bảng thông tin. Tỷ lệ 4:3 và 5:4 vẫn phổ biến vì phần mềm HMI cũ vẽ theo tỷ lệ này; ứng dụng mới dùng 16:9 Full HD. Về cổng, hầu hết màn hình công nghiệp có VGA, DVI-D và DP hoặc HDMI; tín hiệu cảm ứng đi qua USB hoặc COM.
3. Chọn loại màn hình theo vị trí lắp
Bảng dưới ghép vị trí lắp với dạng màn hình và dòng thật đang phân phối tại IPC247.

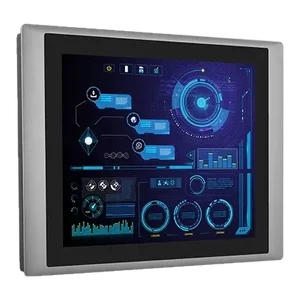

| Vị trí lắp | Dạng màn hình | Dòng phù hợp | Kiểm trước khi mua |
|---|---|---|---|
| Mặt tủ điện tại chuyền | Màn hình gắn mặt tủ (panel mount), cảm ứng điện trở, 12–15 inch | Advantech FPM-2150G; Cincoze CV-112, CV-115 | Kích thước lỗ khoét, độ dày mặt tủ, cổng có sẵn trên máy tính |
| Bảng điều khiển ngoài trời, trạm bơm, cảng | Màn hình độ sáng cao, điện dung, kính dán quang học | Cincoze CS-112, CS-115, CS-119 (1.600 nit) | Hướng nắng, nhiệt trong tủ, nguồn DC tại chỗ |
| Phòng điều khiển, bảng thông tin | Màn hình 19–24 inch, 16:9 Full HD | Cincoze CV-W121, CV-W124 | Khoảng cách đọc, số màn hình mỗi máy tính |
| Lắp trong thiết bị, máy tự chế tạo | Màn hình khung mở hoặc bộ hiển thị nhúng 7–10 inch, giao tiếp LVDS | Advantech IDK-1107WP (7 inch, 500 nit, -20 ~ 70 °C) | Bo mạch máy tính có cổng LVDS/eDP, không gian phía sau |
| Vị trí muốn một thiết bị duy nhất | Panel PC không quạt | Advantech TPC-1251T, TPC-1782H, PPC; Cincoze CV-119/P1101, CS-112H/P2002E | Cấu hình cố định trong 3–5 năm, không cần khe PCIe |
Cách bố trí HMI trong hệ thống điều khiển và các loại HMI được trình bày trong bài màn hình cảm ứng HMI.
4. Ví dụ triển khai màn hình công nghiệp
HMI cho máy CNC trong xưởng cơ khí
Bài toán. Người vận hành đeo găng, tay dính dầu, cần cài thông số và xem cảnh báo ngay tại máy; phần mềm HMI vẽ theo tỷ lệ 4:3. Thiết bị. Cincoze CV-115/M1001: 15 inch 4:3 độ phân giải 1024 × 768, cảm ứng điện trở 5 dây, mặt trước nhôm đúc IP65, nguồn 9–48 VDC, dải nhiệt 0 ~ 60 °C, cổng VGA, DVI-D, DP, gắn mặt tủ hoặc VESA, nối với máy hộp không quạt trong tủ. Kết quả kỳ vọng. Bấm được khi đeo găng, mặt tủ kín, thay màn hình không phải thay máy tính.
Bảng điều khiển trạm bơm ngoài trời
Bài toán. Tủ điều khiển đặt ngoài trời, nắng chiếu buổi chiều, kỹ thuật viên cần đọc thông số và thao tác tại chỗ. Thiết bị. Cincoze CS-119/M1001: 19 inch 5:4, độ sáng 1.600 nit đọc được dưới nắng, cảm ứng điện dung, mặt trước phẳng IP65, dải nhiệt -5 ~ 60 °C, nguồn 9–48 VDC, hỗ trợ kính dán quang học, rung 1,5 Grms theo IEC 60068-2-64. Kết quả kỳ vọng. Đọc rõ giữa trưa, không cần mái che thêm, chạy 24/7 từ nguồn DC của tủ.
Bộ hiển thị lắp trong máy tự chế tạo
Bài toán. Nhà chế tạo máy cần màn hình 7 inch gắn trong vỏ máy, nối thẳng vào bo mạch nhúng, sản lượng vài chục máy mỗi năm. Thiết bị. Advantech IDK-1107WP-50WVA1E: LCD 7 inch 800 × 480, 500 nit, dải nhiệt -20 ~ 70 °C, giao tiếp LVDS, cảm ứng điện dung chiếu xạ với bộ điều khiển USB, tiêu thụ 3,57 W. Kết quả kỳ vọng. Một mã màn hình dùng chung cho cả loạt máy, mua lại được trong nhiều năm.
Chọn thiết bị cho hệ thống hiển thị công nghiệp
Bắt đầu từ danh mục màn hình công nghiệp, lọc theo kích thước, độ sáng và loại cảm ứng; dòng Cincoze CV cho trong xưởng, CS cho ngoài trời. Người quen hệ sinh thái Advantech xem màn hình công nghiệp Advantech với dòng FPM gắn mặt tủ và IDK cho thiết kế nhúng. Muốn một thiết bị duy nhất tại chuyền, chọn trong danh mục panel PC bảng điều khiển công nghiệp.
Ba mã hay được chọn: Advantech FPM-2150G 15 inch điện trở 5 dây, mặt trước nhôm chống nước, đèn nền 50.000 giờ, cổng VGA, HDMI, DP, gắn mặt tủ hoặc VESA; Cincoze CV-115 cho HMI 4:3; Cincoze CS-119 cho ngoài trời. Máy tính phía sau màn hình chọn bằng công cụ chọn máy theo điều kiện lắp đặt: nhập nhiệt độ, nguồn, số cổng và cách gắn, công cụ trả về dòng máy hộp hoặc panel PC phù hợp. Khi hỏi mua, kèm ba thông tin: vị trí lắp (trong xưởng hay ngoài trời), người vận hành có đeo găng không, và cổng hình ảnh có sẵn trên máy tính.
Câu hỏi thường gặp về màn hình công nghiệp
Màn hình công nghiệp khác màn hình máy tính thông thường ở điểm nào?
Khác ở vỏ kim loại và mặt trước kín IP65/IP66, đèn nền tuổi thọ 50.000 giờ chạy 24/7, dải nhiệt hoạt động rộng, nguồn vào 9–48 VDC, cảm ứng điện trở dùng được khi đeo găng, cổng VGA/DVI/DP kèm cổng COM và USB cho cảm ứng, nhiều cách gắn (mặt tủ, VESA, khung mở) và vòng đời cung ứng 5–7 năm.
Ngoài trời cần màn hình độ sáng bao nhiêu nit?
Vị trí có nắng chiếu trực tiếp cần từ 1.000 nit trở lên; dòng đọc được dưới nắng như Cincoze CS-119 đạt 1.600 nit. Trong xưởng có mái, 300–500 nit là đủ. Cạnh cửa sổ hoặc mái tôn sáng nên chọn 700–1.000 nit. Kính dán quang học (optical bonding) và lớp chống loá giúp đọc dễ hơn ở cùng độ sáng.
Nên chọn cảm ứng điện trở hay điện dung cho màn hình công nghiệp?
Điện trở 5 dây hợp với xưởng cơ khí: bấm được khi đeo găng, tay dính dầu, nước bám trên mặt, giá thấp hơn. Điện dung chiếu xạ hợp với ứng dụng cần đa điểm, mặt kính phẳng dễ lau và hình ảnh trong hơn; nhiều dòng có chế độ dùng găng mỏng. Nhiều mã màn hình Cincoze CV/CS có cả hai bản để chọn.
Khi nào dùng panel PC thay cho màn hình công nghiệp rời?
Panel PC gộp máy tính và màn hình thành một thiết bị, gọn và dễ lắp khi vị trí gắn mặt tủ và cấu hình cố định. Màn hình rời nối máy hộp phù hợp khi máy tính cần khe PCIe, nhiều cổng COM, hoặc màn hình đặt xa máy tính, và khi muốn thay từng phần độc lập trong vòng đời thiết bị.
