Industrial monitor là màn hình máy tính công nghiệp: màn hình LCD có mặt trước kín nước bụi, khung nhôm, dải nhiệt rộng, được thiết kế để lắp cố định vào tủ điện, rack, tay đòn hoặc bên trong máy và ghép với một máy tính công nghiệp dạng hộp qua cáp hình, cáp cảm ứng và nguồn DC. Bài này không bàn lại tiêu chí IP, độ sáng hay loại cảm ứng, phần đó đã có ở bài hệ thống hiển thị công nghiệp là gì. Bài này tập trung vào hai việc người mua hay bỏ sót: chọn đúng kiểu lắp đặt và ghép màn hình với máy tính hộp cho chạy ổn định 24/7.

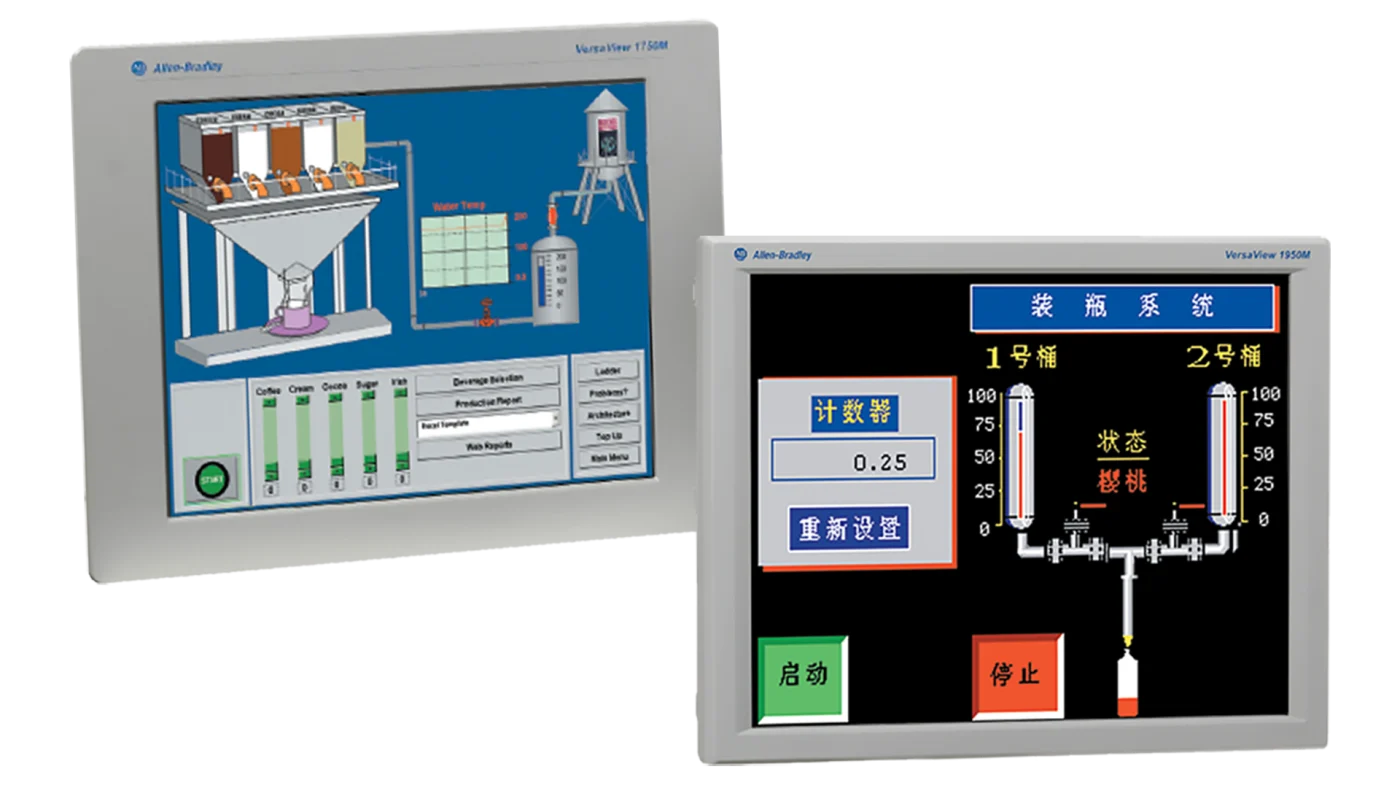

1. Industrial monitor khác màn hình văn phòng ở cách lắp đặt

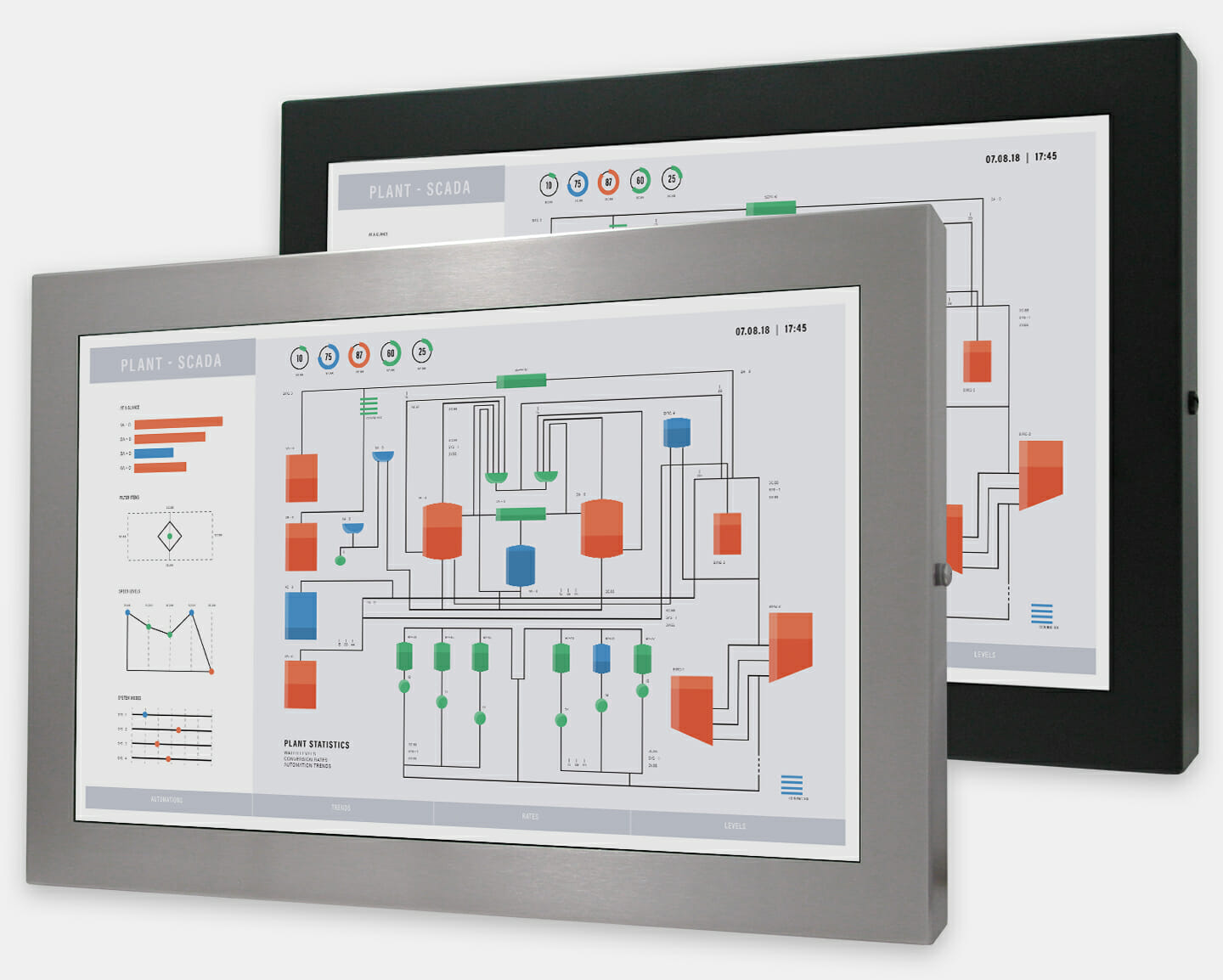

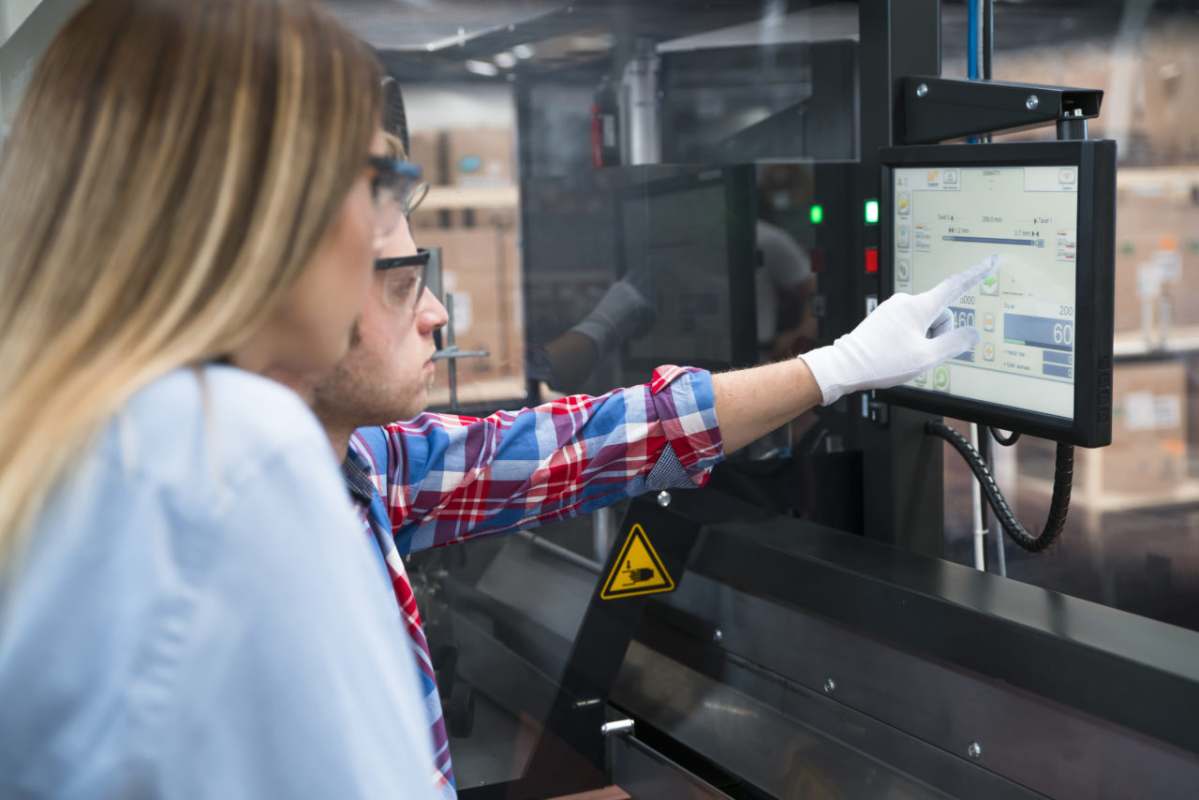

Màn hình văn phòng chỉ có một cách dùng: đặt trên bàn bằng chân đế. Industrial monitor gần như không bao giờ đặt trên bàn. Nó nằm trên cửa tủ điện, trong tủ rack phòng điều khiển, trên tay đòn cạnh máy CNC, sau mặt kính kiosk hoặc bên trong vỏ máy do nhà chế tạo máy tự thiết kế. Vì vậy điểm khác biệt đầu tiên là cơ khí: mặt sau có lỗ VESA, cạnh có rãnh kẹp panel mount, có tai bắt rack, cổng nguồn là cọc đấu dây 24 VDC thay cho adapter, cổng OSD có khóa để người vận hành không chỉnh nhầm.
Điểm khác thứ hai là cách ghép với máy tính. Trong nhà máy, màn hình và máy tính thường tách rời: máy tính hộp đặt trong tủ điện, màn hình đưa ra vị trí vận hành cách vài mét đến vài chục mét. Cáp hình, cáp cảm ứng và nguồn phải được tính từ đầu để hình không mất, cảm ứng không trôi và không phải kéo thêm dây sau khi tủ đã đóng.
2. Yêu cầu kỹ thuật của industrial monitor theo vị trí lắp
Bảng dưới gom các tiêu chí cần chốt trước khi chọn kiểu lắp. Giá trị lấy theo các dòng màn hình công nghiệp Advantech FPM và Cincoze CS/CV đang phân phối.
| Tiêu chí | Yêu cầu thường gặp | Ghi chú khi lắp |
|---|---|---|
| Dải nhiệt làm việc | 0–50 °C trong nhà; −20 đến 60 °C hoặc 70 °C cạnh máy, ngoài mái che | FPM-7121T −20 đến 60 °C; CS-112H −20 đến 70 °C |
| Rung, sốc | Rung 1 Grms trở lên khi gắn trên máy hoặc tay đòn | Panel mount và VESA chịu rung tốt hơn chân đế |
| Bụi, nước ở mặt trước | IP65 hoặc IP66 mặt trước khi lắp cửa tủ, xưởng ướt | Chỉ mặt trước kín; mặt sau nằm trong tủ phải khô |
| Nguồn | 12 hoặc 24 VDC qua cọc đấu dây, một số dòng có hai kiểu ngõ nguồn | FPM-7121T 24 VDC cọc Phoenix, 15 W +20% (tới khoảng 18 W); FPM-3151G cọc Phoenix 24 VDC và DC jack 12 VDC |
| Cổng hình | VGA, DVI, HDMI hoặc DisplayPort tùy máy tính | FPM-7121T VGA và DP; FPM-3151G VGA và DVI |
| Cổng cảm ứng | USB; RS-232 cho hệ điều hành cũ hoặc dây dài | FPM-7121T và FPM-3151G có cả USB và RS-232 |
| Cơ khí lắp | Panel, VESA 75/100, treo tường, rack 19 inch, open frame | Chọn theo bảng ở mục 3 |
| Vận hành | 24/7, đèn nền 30.000–50.000 giờ, OSD khóa được | Đèn nền LED 50.000 giờ tương đương hơn 5 năm chạy liên tục |
| Chứng chỉ | CE, FCC Class A; UL, CCC, BSMI theo thị trường | FPM-7121T có BSMI, CCC, CE, FCC Class A, UL |
3. Năm kiểu lắp industrial monitor và ứng dụng phù hợp
| Kiểu lắp | Cách lắp | Ứng dụng phù hợp | Lưu ý |
|---|---|---|---|
| Panel mount (gắn mặt tủ) | Khoét lỗ trên cửa tủ, đưa màn hình từ ngoài vào, kẹp giữ từ sau, gioăng kín mặt trước | Tủ điều khiển máy, dây chuyền, trạm bơm, phòng sạch | Kích thước lỗ khoét theo bản vẽ hãng; độ dày cửa tủ trong giới hạn kẹp |
| Rack mount (lắp tủ rack) | Tai bắt hai bên, lắp vào tủ rack 19 inch, chiếm số U theo kích thước màn | Phòng điều khiển, phòng máy chủ, tủ thiết bị viễn thông | Cần tay trượt hoặc khay nếu muốn gập, kéo ra bảo trì |
| VESA 75/100 (giá, tay đòn) | Bốn vít mặt sau theo chuẩn VESA vào tay đòn, chân đế, giá treo tường | Cạnh máy CNC, robot, xe nâng, bàn thao tác cần xoay nghiêng | Kiểm tra tải trọng tay đòn; màn 21,5 inch nặng trên 5 kg |
| Open frame (khung hở) | Bộ LCD, bo điều khiển và khung không có mặt trước, lắp bên trong vỏ máy | Nhà chế tạo máy, kiosk, máy bán hàng, thiết bị y tế tự thiết kế vỏ | Giao diện LVDS hoặc eDP từ bo mạch; tự lo mặt kính và gioăng |
| Treo tường, tay đòn treo trần | Giá treo tường hoặc tay đòn từ trần, qua tấm VESA | Bảng hiện trạng dây chuyền, phòng họp sản xuất, kho | Đi dây trong tay đòn; cân nhắc khoảng cách tới máy tính |
Một màn hình tốt hỗ trợ nhiều kiểu lắp cùng lúc. Advantech FPM-7121T 12,1 inch lắp được panel, treo tường, để bàn hoặc tay đòn VESA 75 × 75 và 100 × 100 mm; mặt trước hợp kim magie đúc đạt IP66, độ sáng 600 nit, dải nhiệt −20 đến 60 °C, cổng VGA và DP, cảm ứng điện trở qua RS-232 hoặc USB, nguồn 24 VDC cọc Phoenix, cổng có khóa chống tuột. Advantech FPM-3151G 15 inch lắp panel, VESA, treo tường và để bàn; khung nhôm anod hóa, mặt sau inox, mặt trước IP65, cảm ứng điện trở 5 dây, cổng VGA và DVI, hai ngõ cảm ứng và hai kiểu ngõ nguồn: cọc Phoenix 24 VDC và DC jack 12 VDC.
Màn hình chuyển đổi được thành panel PC

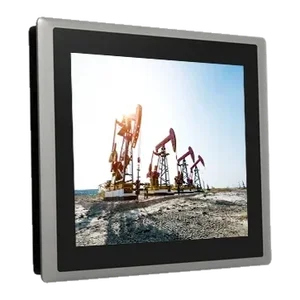

Dòng Cincoze CS và CV có công nghệ CDS (Convertible Display System, hệ hiển thị chuyển đổi): màn hình dùng như industrial monitor rời, hoặc gắn thêm mô-đun máy tính Cincoze vào mặt sau để thành panel PC mà không đổi màn hình. Cincoze CS-112H 12,1 inch có độ sáng tới 1.500 nit, mặt trước phẳng IP65, khung nhôm đúc, dải nhiệt −20 đến 70 °C, hỗ trợ dán quang học (optical bonding) chống hơi ẩm và tăng độ tương phản ngoài trời. Cincoze CV-W121 21,5 inch Full HD, 300 nit, mặt trước IP65, chọn cảm ứng điện trở 5 dây hoặc điện dung, đèn nền 50.000 giờ, cho bảng hiện trạng và trạm vận hành trong nhà.
4. Ghép industrial monitor với máy tính hộp: hình, cảm ứng, nguồn
Một màn hình rời cần ba đường kết nối với máy tính hộp. Tính đủ ba đường trước khi đóng tủ.
| Đường kết nối | Lựa chọn | Khoảng cách và lưu ý |
|---|---|---|
| Tín hiệu hình | HDMI, DisplayPort cho máy mới; DVI, VGA cho máy cũ hoặc màn hình cũ | Cáp thụ động HDMI, DP nên dưới 5–10 m ở Full HD; VGA mờ dần trên 15 m; xa hơn dùng bộ kéo dài qua cáp mạng hoặc quang |
| Cảm ứng | USB (nhận tự động trên Windows, Linux); RS-232 cho hệ điều hành cũ, dây dài, chống nhiễu | USB thụ động dưới 5 m; RS-232 kéo được xa hơn; màn hình có cả hai cổng cho phép đổi đường mà không thay màn |
| Nguồn | 24 VDC từ nguồn tủ điện qua cọc đấu dây; 12 VDC hoặc adapter AC cho để bàn | Chung nguồn 24 VDC với máy tính hộp; dòng có thêm DC jack 12 VDC cho phép chọn cách cấp nguồn |
| Nhiều màn hình | Máy tính hộp có 2–4 ngõ hình, mỗi ngõ một màn | Kiểm tra đồ họa tích hợp hỗ trợ bao nhiêu màn độc lập; cảm ứng mỗi màn cần một cổng USB riêng |
| Nối đất | Vỏ màn hình và vỏ máy tính cùng điểm đất tủ | Chênh điện thế đất gây nhiễu hình và trôi cảm ứng; FPM-3151G có cách ly đất toàn vỏ |
Ghép màn hình với máy tính hộp là lựa chọn khi máy tính phải nằm trong tủ kín còn màn hình phải ra vị trí vận hành, khi một máy cần nhiều màn hoặc khi muốn thay từng phần độc lập. Nếu chỉ cần một điểm vận hành và tủ hẹp, panel PC gộp hai thiết bị làm một sẽ gọn hơn. Với giao diện vận hành máy đơn lẻ nối PLC, màn hình cảm ứng HMI chuyên dụng là lựa chọn thứ ba.
Ba ví dụ triển khai
Trạm vận hành dây chuyền đóng gói. Bài toán: máy tính hộp trong tủ điện, màn hình 12 inch trên cửa tủ, xưởng có rửa sàn. Thiết bị: FPM-7121T panel mount mặt trước IP66, cáp DP 3 m, cảm ứng USB, nguồn 24 VDC chung với máy tính. Kết quả kỳ vọng: cửa tủ đóng kín, người vận hành thao tác trên màn cảm ứng, tủ giữ IP theo thiết kế.
Bảng điều khiển máy CNC trên tay đòn. Bài toán: người vận hành di chuyển quanh máy, cần xoay nghiêng màn, rung từ máy. Thiết bị: FPM-3151G 15 inch trên tay đòn VESA 100, cáp DVI và RS-232 đi trong tay đòn tới máy tính hộp dưới chân máy, ngõ nguồn 24 VDC cọc Phoenix nối bộ nguồn của máy (màn có thêm ngõ DC jack 12 VDC). Kết quả kỳ vọng: màn xoay theo vị trí đứng, cảm ứng ổn định với dây dài.
Kiosk ngoài mái che tại cổng nhà máy. Bài toán: màn hình sau kính, nắng chiếu buổi chiều, hơi ẩm ngưng tụ. Thiết bị: CS-112H 1.500 nit dán quang học, lắp VESA trong vỏ kiosk, dùng như màn hình rời lúc đầu, sau gắn mô-đun máy tính Cincoze qua CDS khi cần gọn hóa. Kết quả kỳ vọng: đọc được dưới nắng, không đọng sương giữa kính và LCD, nâng cấp không thay màn.
Chọn thiết bị cho industrial monitor
Bắt đầu từ vị trí lắp, không phải từ kích thước màn. Cửa tủ điện chọn panel mount có mặt trước IP65 trở lên; phòng điều khiển chọn rack mount; cạnh máy chọn VESA lên tay đòn; máy tự chế tạo chọn open frame; bảng hiện trạng chọn treo tường. Sau đó đối chiếu cổng hình và cổng cảm ứng với máy tính hộp đang có, tính khoảng cách dây và cách cấp nguồn. Danh mục màn hình công nghiệp tại IPC247 gồm dòng Advantech FPM, IDK và Cincoze CS, CV từ 8,4 đến 24 inch; riêng dòng màn hình công nghiệp Advantech có đủ panel mount, open frame kit IDK và màn hình độ sáng cao.
Nếu chưa chốt được máy tính hộp đi kèm, dùng công cụ chọn máy theo điều kiện lắp đặt để lọc máy theo nhiệt độ, rung và số ngõ hình, rồi gửi bản vẽ tủ hoặc vị trí lắp cho kỹ sư IPC247 kiểm tra kích thước lỗ khoét, chiều dài cáp và nguồn trước khi đặt hàng.
Câu hỏi thường gặp về industrial monitor
Industrial monitor là gì?
Industrial monitor là màn hình máy tính công nghiệp: màn hình LCD có mặt trước kín IP65 hoặc IP66, khung nhôm, dải nhiệt rộng, đèn nền tuổi thọ dài, được thiết kế để lắp cố định vào tủ điện, rack, tay đòn hoặc bên trong máy và ghép với máy tính công nghiệp qua HDMI, DP, VGA, cảm ứng USB và nguồn 12–24 VDC.
Panel mount và open frame khác nhau ở đâu?
Panel mount là màn hình có mặt trước hoàn chỉnh, lắp từ ngoài vào lỗ khoét trên cửa tủ, kẹp giữ từ phía sau, gioăng bảo đảm kín IP65 ở mặt trước. Open frame là bộ màn hình không có mặt trước, chỉ gồm tấm LCD, bo điều khiển và khung, lắp bên trong vỏ máy do nhà chế tạo máy tự thiết kế mặt trước.
Ghép màn hình công nghiệp với máy tính hộp cần những dây gì?
Ba đường: dây hình HDMI, DisplayPort, DVI hoặc VGA từ máy tính tới màn hình; dây cảm ứng USB, hoặc RS-232 với hệ điều hành cũ; dây nguồn 12 hoặc 24 VDC vào cọc đấu dây hoặc bộ đổi nguồn. Khoảng cách trên 10 m nên dùng bộ kéo dài tín hiệu hoặc chuyển sang panel PC.
Khi nào chọn màn hình rời thay vì panel PC?
Chọn màn hình rời khi máy tính cần đặt xa vị trí vận hành, khi cần nhiều màn hình cho một máy, khi muốn thay màn hình hoặc máy tính độc lập nhau, hoặc khi màn hình phải ở môi trường khắc nghiệt hơn máy tính. Panel PC gọn hơn khi chỉ cần một điểm vận hành và không gian tủ hẹp.
VESA 75 và VESA 100 là gì?
Là hai mẫu lỗ bắt vít chuẩn ở mặt sau màn hình, bốn lỗ cách nhau 75 mm hoặc 100 mm. Tay đòn, chân đế và giá treo tường công nghiệp đều làm theo hai mẫu này, nên màn hình có VESA 75/100 lắp được với hầu hết phụ kiện có sẵn.
