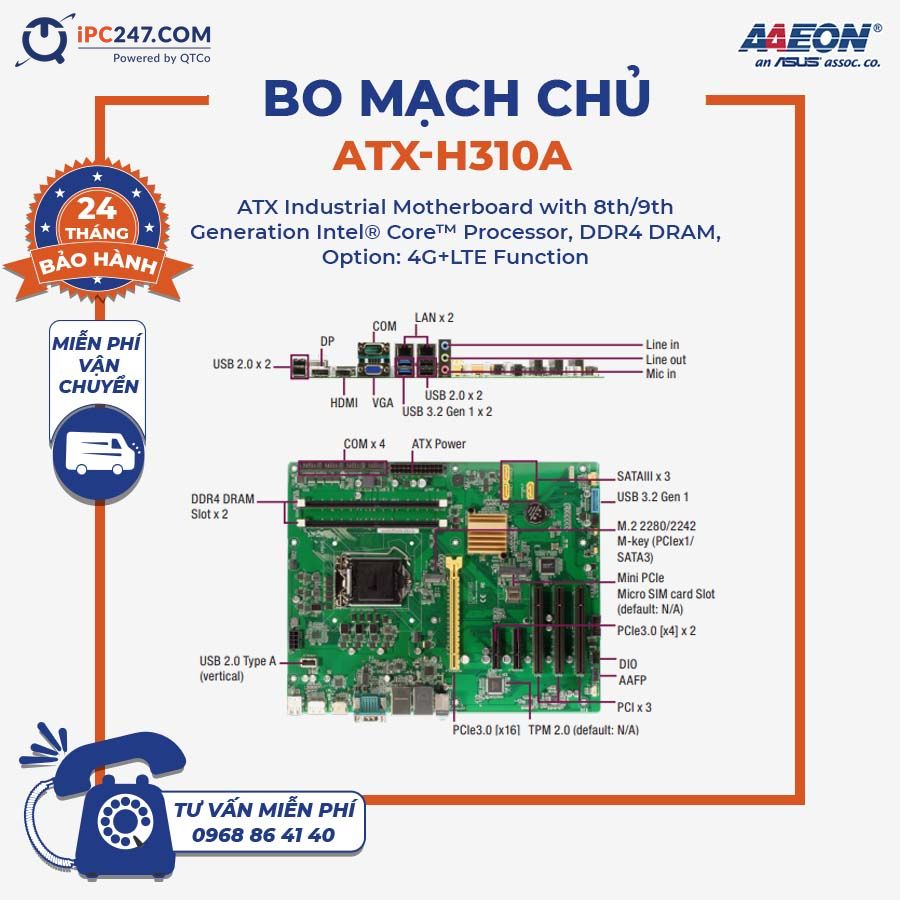

Các cổng kết nối của bo mạch chủ ATX-H310A

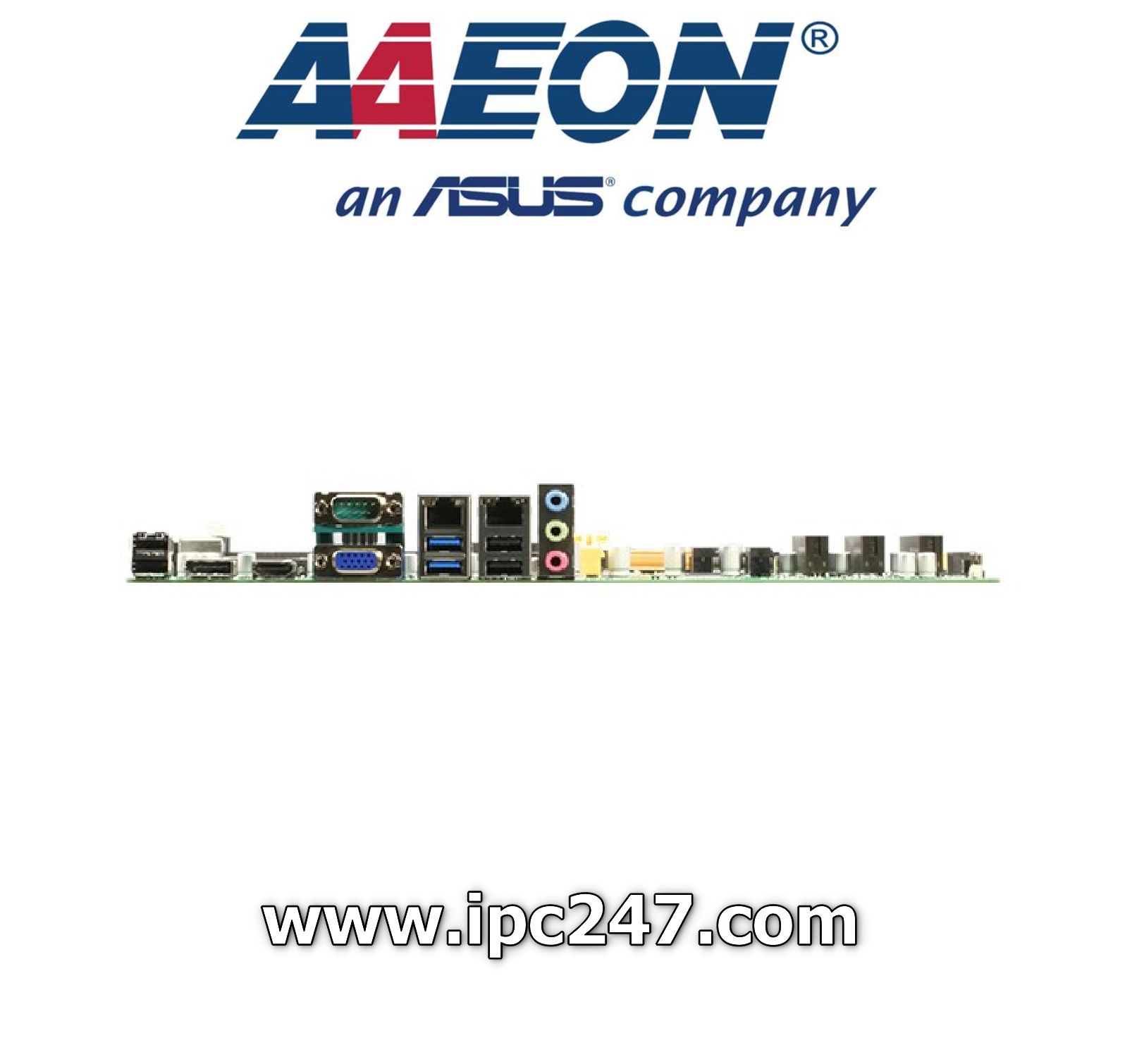

• Đầu nối bảng điều khiển phía sau

– Cổng USB 2.0: Các cổng Bus nối tiếp đa năng (USB) 4 chân này dành cho USB 2.0 thiết bị

– Đầu nối cổng nối tiếp (10-1 chân COM): Kết nối modem hoặc các thiết bị khác phù hợp với thông số kỹ thuật nối tiếp

– Cổng LAN1 ~ 2 (RJ-45): Cho phép kết nối Gigabit với Mạng cục bộ (LAN) thông qua một trung tâm mạng. Tham khảo bảng dưới đây để biết các chỉ báo LED của cổng LAN

– Cổng Line In: Kết nối với băng, đầu CD, DVD hoặc các nguồn âm thanh khác

– Cổng Line Out (vôi): Kết nối với tai nghe hoặc loa

– DisplayPort: Dành cho thiết bị tương thích với DisplayPort

– Cổng HDMI™: Dành cho Giao diện Đa phương tiện Độ nét cao (HDMI ™) và tuân thủ HDCP cho phép phát lại HD DVD, Blu-ray và các nội dung được bảo vệ khác

– Cổng Video Graphics Adapter (VGA): Cổng 15 chân này dành cho màn hình VGA hoặc các thiết bị tương thích với VGA khác

• Kết nối bên trong

– Đầu nối nguồn ATX (24 chân EATX_PWR1, 8 chân EATX_PWR2): Các đầu nối này dành cho phích cắm cấp nguồn ATX. Các phích cắm của nguồn điện được thiết kế để phù hợp với các đầu nối này chỉ theo một hướng. Tìm hướng thích hợp và ấn mạnh xuống cho đến khi các đầu nối khớp hoàn toàn

– Đầu cắm có thể lập trình BIOS (8-pin SPI_1)

– Đầu cắm quạt CPU và thùng máy (CPU 4 chân_FAN1, 4-pin CHA_FAN1 ~ 2: Kết nối cáp quạt với đầu cắm quạt trên bo mạch chủ, đảm bảo rằng dây đen của mỗi cáp khớp với chân nối đất của đầu cắm

– Đầu nối bộ khuếch đại âm thanh (4 chân AMP_CON1): Đầu nối này dành cho hỗ trợ loa khuếch đại âm thanh nổi bên trong (2W / 4) qua đầu cắm WtoB

.
