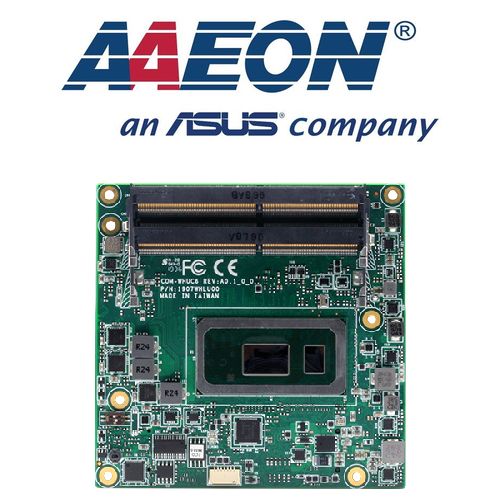

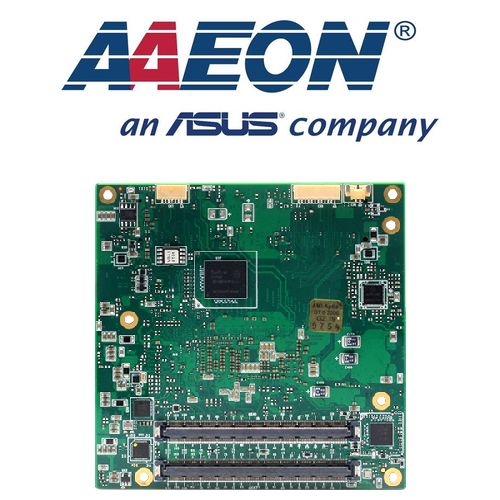

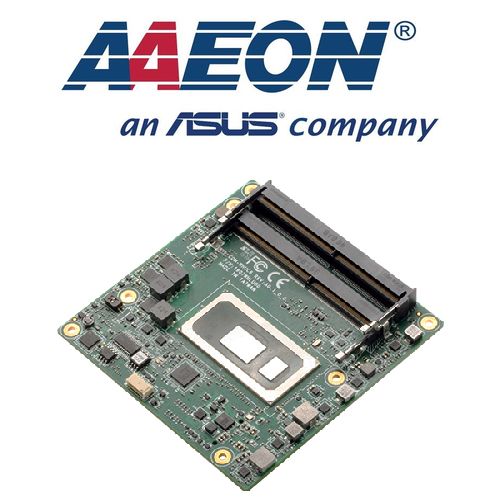

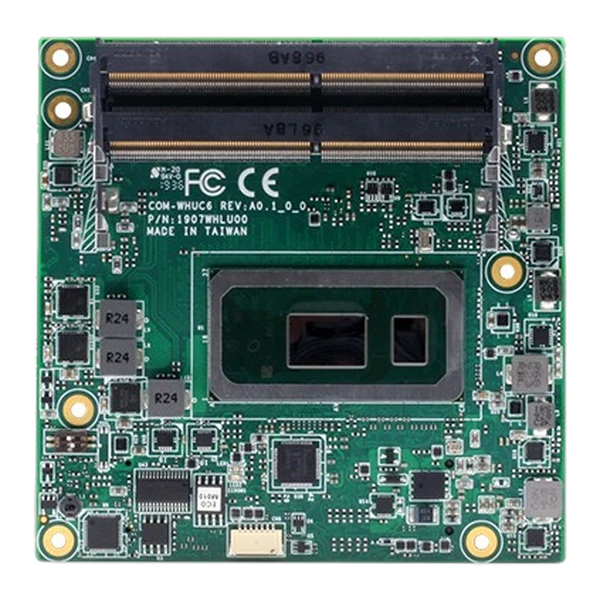

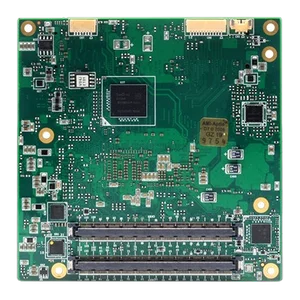

COM Express Modules COM-WHUC6
Overview
- COM Express Compact Type 6 with 8th Gen Intel® Core™ ULT SoC
Features
- 8th Generation Intel® Core™/Celeron™ ULT Processor
- DDR4 socket x 2, non-ECC Support
- Gigabit Ethernet x 1
- VGA, 18/24b 2ch LVDS LCDs or eDP, DDIx2 (DDI2 share with VGA)
- High Definition Audio Interface
- SATA3 x 2, eMMC onboard (up to 64GB)
- USB 3.2 Gen 2 x 4, USB2.0 x 8
- PCI-Express [x1] x 8 lanes available, 5 Devices max.
- GPIO x8, SMbus, I2C, LPC
- COM Express Type 6, Compact size, 95mm x 95mm
Specifications [COM-WHUC6]
| SYSTEM | |
| FORM FACTOR | COM Express Compact size, 95mm x 95mm |
| CPU | 8th Generation Intel® Core™ ULT Series Processor |
| CPU FREQUENCY | — |
| CHIPSET | Onboard 8th Generation Intel® Core™ SoC |
| MEMORY TYPE | SO-DIMM DDR4 2400 Socket x2 |
| MAX. MEMORY CAPACITY | Up to 64GB |
| BIOS | AMI BIOS, Legacy free BIOS |
| WAKE ON LAN | Yes |
| WATCHDOG TIMER | 255 Levels |
| POWER REQUIREMENT | Standard: +12V |
| POWER SUPPLY TYPE | AT/ ATX Mode |
| POWER CONSUMPTION (TYPICAL) | 12V, estimate 18W with i7-8655UE @ 100% loading |
| DIMENSION (L X W) | 3.75″ x 3.75″ (95mm x 95mm) |
| OPERATING TEMPERATURE | 32°F~ 140°F (0°C ~ 60°C) |
| STORAGE TEMPERATURE | -4°F ~ 158°F (-20°C ~ 70°C) |
| OPERATING HUMIDITY | 0% ~ 90% relative humidity, non-condensing |
| MTBF (HOURS) | TBD |
| CERTIFICATION | CE/FCC Class A |
| DISPLAY | |
| VGA/LCD CONTROLLER | Intel® UHD Graphics 620 / 610 |
| VIDEO OUTPUT | DDI0: LVDS, (eDP by BOM change) DDI1: Display Port DDI2: Default VGA, (DP by SW1&2 selected) |
| I/O | |
| ETHERNET | Intel® I219 GbE x 1 |
| AUDIO | HD Audio x 1 |
| USB PORT | USB 2.0 x 8, USB 3.2 Gen 2 x 4 |
| SERIAL PORT | 2-wire UART x 2 (TX/RX) |
| HDD INTERFACE | SATA3 x 2 as default (up to 3) |
| EXPANSION SLOT | PCIe[x1] x 4 + PCIe[x4] x 1 (default), I2C, LPC, SMBus |
| GPIO | 8-bit |
| ONBOARD STORAGE | eMMC x 1 (up to 64GB) |
| TPM | TPM 2.0 Optional |
Ordering Information [COM-WHUC6]
| PART NUMBER | COM-WHUC6-A10-0001 | COM-WHUC6-A10-0003 |
|---|---|---|
| COM EXPRESS TYPE | Type 6 | Type 6 |
| CPU | i7-8665UE | i3-8145UE |
| MEMORY | DDR4 SO-DIMM x 2 | DDR4 SO-DIMM x 2 |
| DISPLAY | VGA, DDI x2, LVDS or eDP | VGA, DDI x2, LVDS or eDP |
| LVDS | 18/24b 2ch LVDS or eDP | 18/24b 2ch LVDS or eDP |
| STORAGE | SATA 3 x 2 eMMC x 1 (64 GB) |
SATA 3 x 2 eMMC x 1 (64 GB) |
| LAN | GbE x 1 | GbE x 1 |
| USB | USB 2.0 x 8 USB 3.2 Gen 2 x 4 |
USB 2.0 x 8 USB 3.2 Gen 2 x 4 |
| UART | 2-Wire (Tx/Rx) x 2 | 2-Wire (Tx/Rx) x 2 |
| EXPANSION | PCIe[x1] x 4 + PCIe[x4] x 1 (default), I2C x1, LPC x 1, SMBUS x 1 | PCIe[x1] x 4 + PCIe[x4] x 1 (default), I2C x1, LPC x 1, SMBUS x 1 |
| POWER | +12V | +12V |
| TEMPERATURE | 0°C ~ 60°C | 0°C ~ 60°C |
| OTHER | — | — |
Packing List
- COM-WHUC6
Optional Accessories
| ECB-920A-A10-0001 | COM Express Type 1/6/10 Carrier Board, Gigabit Ethernet, USB, 2 COM, 4 SATA, PCIe, AT/ATX, Legacy Free,Rev. A1.0 |
| COM-WHUC6-HSP01 | Heat Spreader, 95 x 95 x 11mm, Black, COM-WHUC6 |
| COM-WHUC6-FAN01 | CPU Cooler, 95 x 95 x 36mm, Silver, FAN + Heat Sink for COM-WHUC6 |
| COM-FAN02 | CPU Cooler, 95 x 95 x 26.5mm, Silver, use w/HSP |
