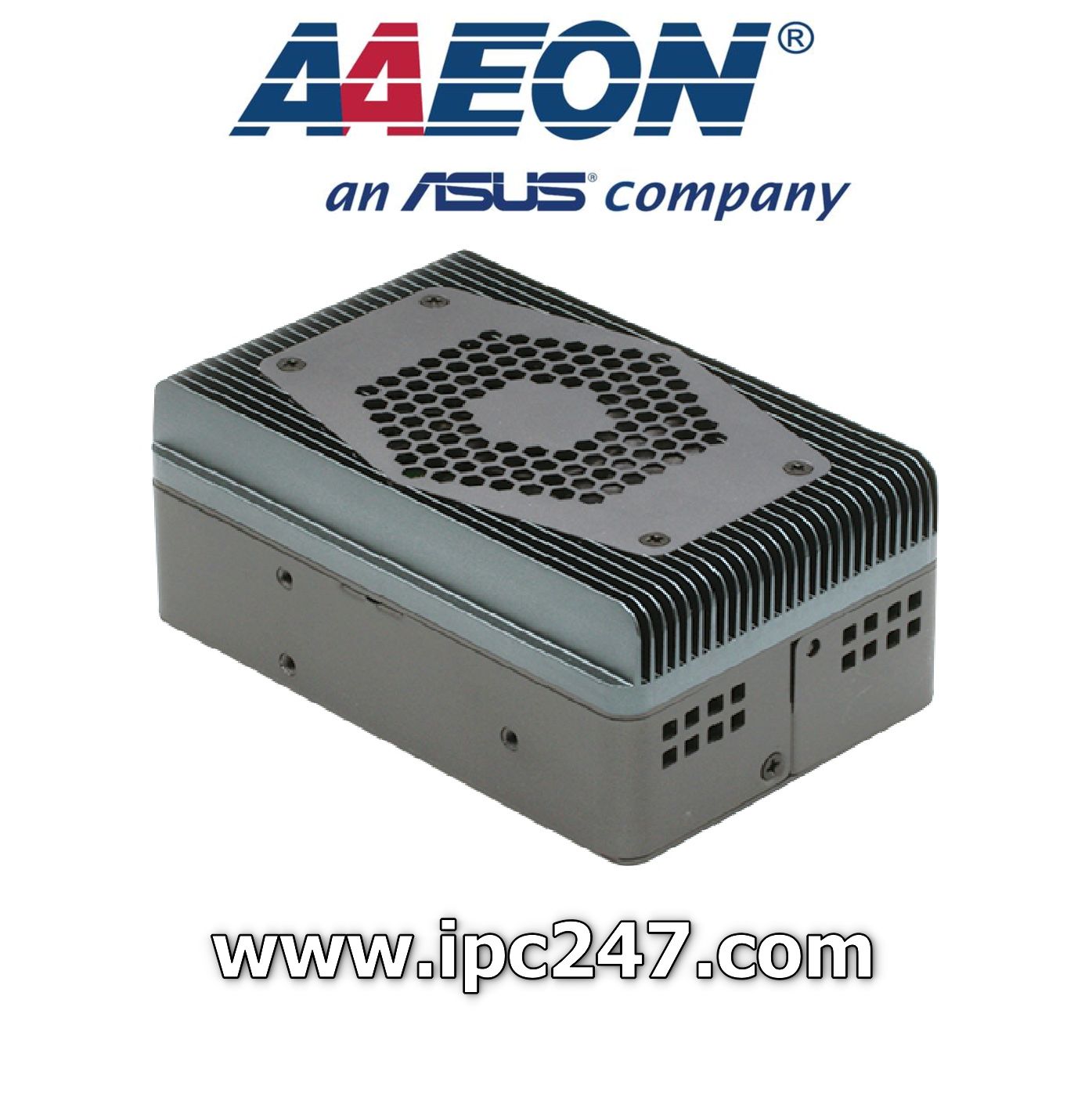

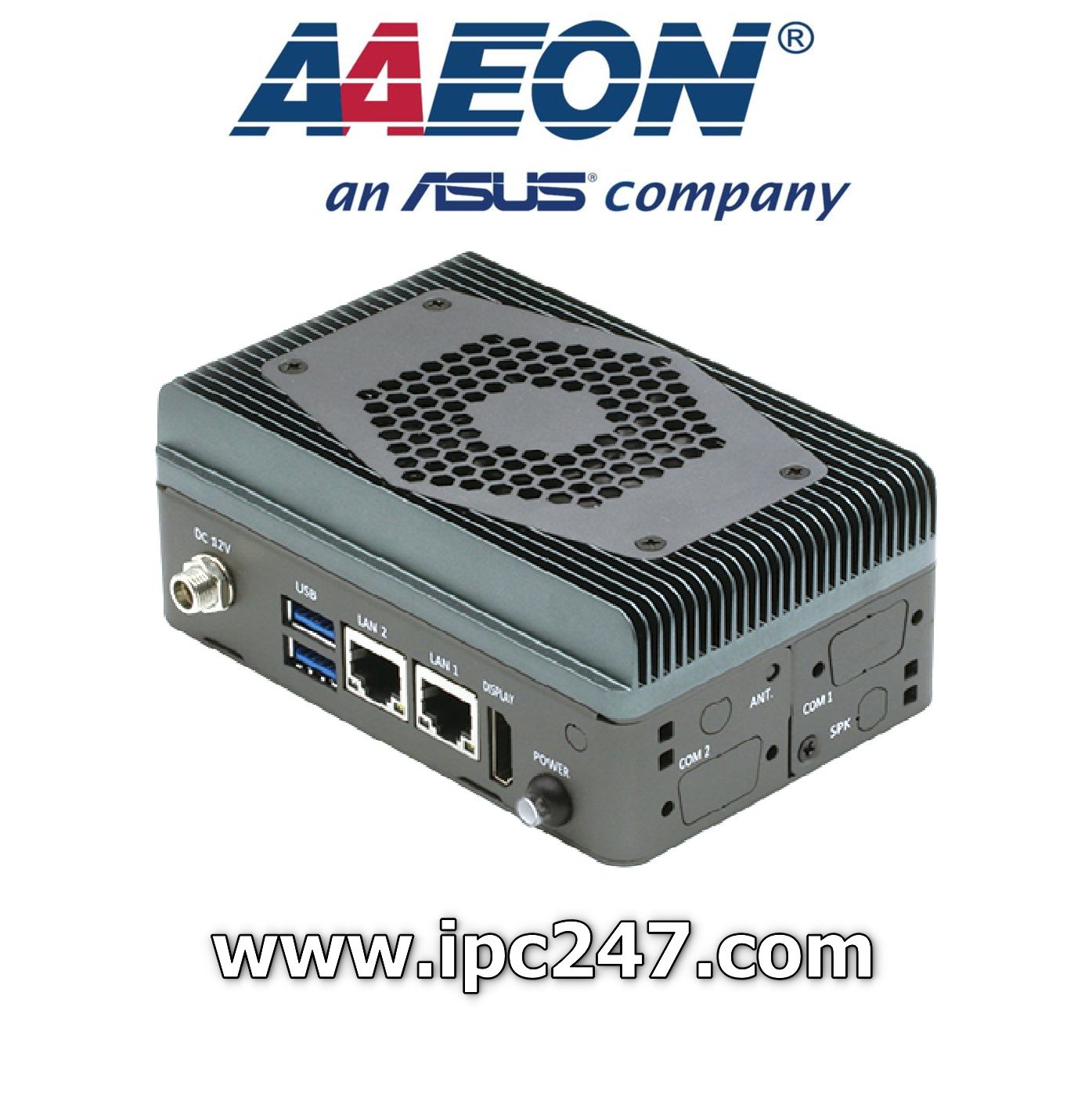

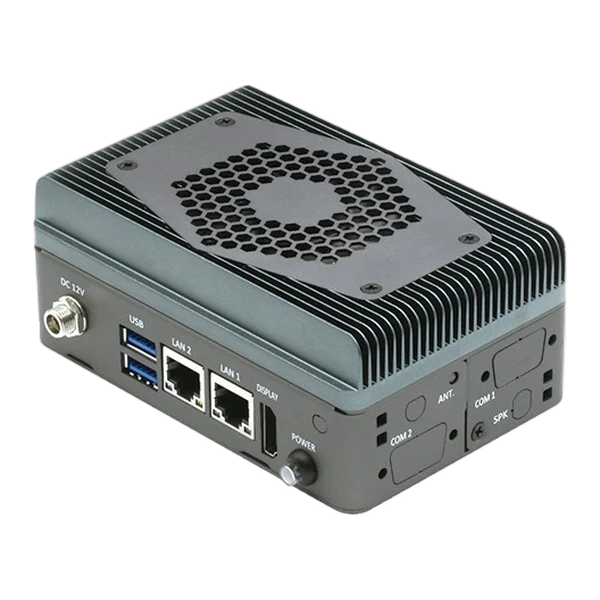

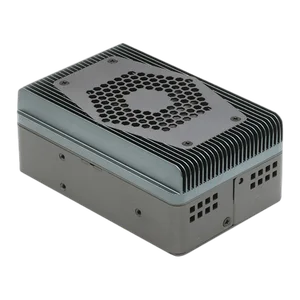

Kit Barebone nhúng PICO-APL4-SEMI (Pico-ITX)
Pico-ITX TurnKit with Intel® Atom™/ Pentium® N4200/ Celeron® N3350 Processor SoC
Overview
Pico-ITX TurnKit with Intel® Atom™/ Pentium® N4200/ Celeron® N3350 Processor SoC
Features
- Extreme light system, easy to adopt everywhere
- Onboard DDR3L 2GB/4G
- Onboard Storage eMMC 32GB
- GbE x 2, HDMI x 1.4
- M.2 2280 B key for storage
- M.2 2230 E key for wireless Module
- COM x 2 (Optional)
- USB 3.2 Gen 1 x 2 (Rear IO), USB2.0 x 1 (Optional)
- Lockable DC 12V
Specifications [PICO-APL4-SEMI]
| SYSTEM | |
| FORM FACTOR | Pico-ITX |
| PROCESSOR | Intel® Pentium® N4200 (4C): 1.1GHz, up to 2.5GHz, TDP 6W Intel® Celeron® N3350 (2C): 1.1GHz, up to 2.4GHz, TDP 6W *Wait for E3900 series in 2019 within ATRF according |
| SYSTEM MEMORY | DDR3L, memory down, up to 4GB |
| CHIPSET | Intel® SoC |
| ETHERNET | Realtek 8111G x 2 10/100/1000Mbps, RJ-45 x 2 |
| BIOS | AMI BIOS |
| WAKE ON LAN | Yes |
| WATCHDOG TIMER | 255 Levels |
| EXPANSION INTERFACE | M.2 2230 E key (For WIFI/BT Module) |
| POWER REQUIREMENT | Normal: +12V |
| POWER SUPPLY TYPE | Lockable |
| POWER CONSUMPTION | Intel®Pentium®N4200@ 1.1GHz,DDR3L 4GB 1.43A@+12V |
| SYSTEM SIZE | 4.8″ x 3.15″ x 2″ (122 mm x 72 mm x 50 mm) |
| GROSS WEIGHT | 0.88 lb (0.4 kg) |
| OPERATING TEMPERATURE | 32°F~ 122°F (0°C ~ 50°C) |
| STORAGE TEMPERATURE | -40°F ~ 176°F (-40°C ~ 80°C) |
| HUMIDITY | 0% ~ 90% relative humidity, non-condensing |
| MTBF | 191,000 |
| DISPLAY | |
| CHIPSET | Intel® SoC |
| VIDEO OUTPUT | HDMI 1.4 |
| TOUCH | — |
| I/O | |
| STORAGE/SSD | M.2 2280 (B Key) x 1 eMMC 32GB, up to 128GB (optional) |
| USB PORT | USB 3.2 Gen 1 x 2 (Rear IO) USB2.0 x 2 (Internal option) |
| SERIAL PORT | — |
| AUDIO | — |
| EXPANSION SLOT | RS-232 x 1, RS-232422/485 x 1 (Optional) |
| CERTIFICATION | |
| CERTIFICATION | CE, FCC |
Ordering Information [PICO-APL4-SEMI]
| PART NUMBER | PICO-APL4-SEMI-A10-S001 | PICO-APL4-SEMI-A10-S003 |
|---|---|---|
| CPU | N3350 | N4200 |
| MEMORY | On board DDR3L 2GB | On board DDR3L 4GB |
| THERMAL | w/Cooler | w/Cooler |
| DISPLAY | HDMI x 1 | HDMI x 1 |
| STORAGE | SATAIII x 1 M.2 2280 (B Key) x 1 eMMC 32GB |
SATAIII x 1 M.2 2280 (B Key) x 1 eMMC 32GB |
| LAN | GbE x 2 | GbE x 2 |
| USB | USB 3.2 Gen 1 x 2 (Rear) | USB 3.2 Gen 1 x 2 (Rear) |
| RS-232 | — | — |
| RS-232/422/485 | — | — |
| EXPANSION SLOT | M.2 2230 (E Key) x 1 | M.2 2230 (E Key) x 1 |
| POWER | +12V (ATX) | +12V (ATX) |
| POWER TEMP | 0°C ~ 50°C | 0°C ~ 50°C |
| OTHERS | — | — |
Downloads [PICO-APL4-SEMI]
1. Datasheet: PICO-APL4-SEMI, datasheet 1.0
2. Manual:
-PICO-APL4-SEMI Manual 2.0
-Quick Installation Guide
Packing List
- PICO-APL4-SEMI
Optional Accessories
| Part Number | Description | Qty |
| 125530040C | (TF)Power Adapter.12V.40W.FSP.FSP040-RHAN3 | 1 |
| 1702031802 | Power Cord (US) | 1 |
| 1702031803 | Power Cord(European Type) | 1 |
| 170203180E | Power Cord(Japan Type) | 1 |
| 9761SEMI01 | Din Rail Kit | 1 |
| 9761SEMI00 | Wall mount Kit | 1 |
| 1701090122 | COM Cable | 2 |
