Máy tính công nghiệp Cincoze DS-1102

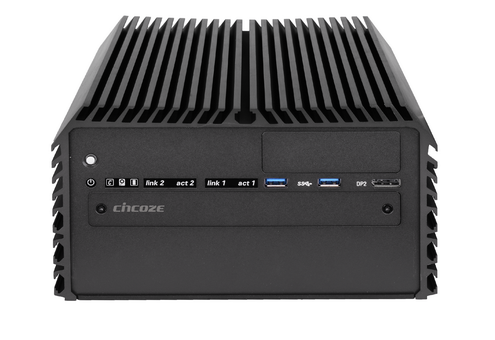

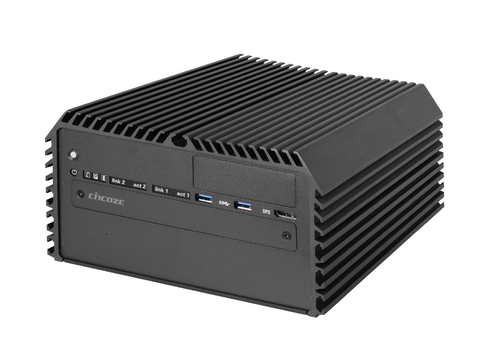

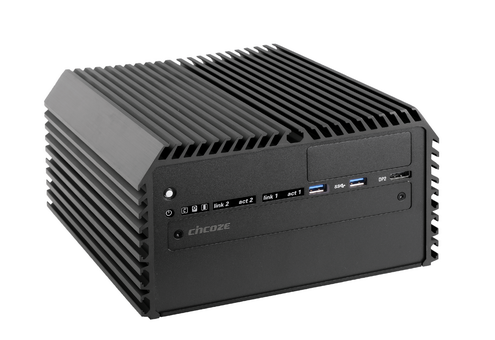

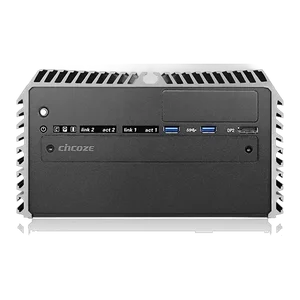

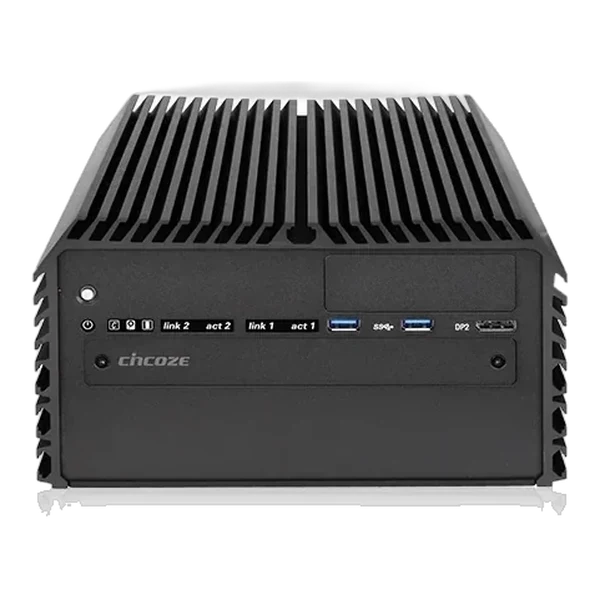

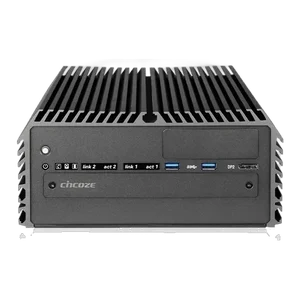

Cincoze DS-1102 – máy tính công nghiệp không quạt có 2 khe PCI/PCIe

Cincoze DS-1102 là máy tính nhúng công nghiệp không quạt thuộc dòng DS-1100 Series của Cincoze (Đài Loan), nhóm sản phẩm hiệu năng cao và mở rộng được bằng card PCI/PCIe (DS Series). Máy dùng CPU Intel® Core™ i3/i5/i7 thế hệ 7 (Kaby Lake-S) hoặc thế hệ 6 (Skylake-S) dạng socket LGA1151, chipset Intel Q170, hỗ trợ tới 64 GB RAM DDR4. Trong ba mã của dòng, DS-1100 không có khe mở rộng, DS-1101 có 1 khe, còn DS-1102 có 2 khe PCI/PCIe – cấu hình dành cho hệ thống cần cắm thêm card thu hình, card truyền thông hoặc card điều khiển chuyển động.

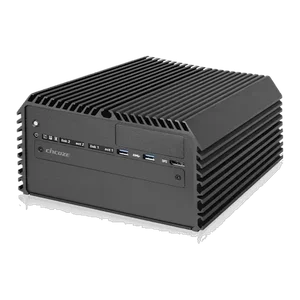

Thân máy làm bằng nhôm định hình kết hợp kim loại chịu lực, thiết kế liền khối, không quạt và không dùng jumper. Máy nhận nguồn DC dải rộng 9–48 V, có bảo vệ ngược cực, quá áp và quá dòng, được chứng nhận EN 50121-3-2 (EN 50155) cho thiết bị đường sắt và E-Mark cho thiết bị trên xe. Nhờ vậy DS-1102 thường được dùng trong giao thông thông minh, đường sắt, xe chuyên dụng và các dây chuyền sản xuất có nhiều bụi, rung.

Tình trạng vòng đời: Cincoze đã đưa DS-1100 Series (gồm DS-1100, DS-1101 và DS-1102) vào danh sách sản phẩm ngừng sản xuất (EOL) trên trang hỗ trợ của hãng. Với dự án mới, IPC247 tư vấn chuyển sang dòng DS-1200 hoặc DS-1300 đang được Cincoze cung cấp (xem mục "Chọn cấu hình và máy tương đương" bên dưới). Với hệ thống đang chạy DS-1102, Quý khách liên hệ IPC247 để được tư vấn phương án bảo trì, nâng cấp hoặc thay thế phù hợp.

Điểm nổi bật của Cincoze DS-1102

• CPU desktop dạng socket: hỗ trợ Intel Core thế hệ 7/6 bản 35 W (dòng T/TE) và bản 51–65 W, từ Celeron, Pentium tới Core i7-7700. Quý khách chọn CPU theo tải xử lý và nhiệt độ nơi lắp đặt.
• RAM tới 64 GB: 2 khe DDR4 SO-DIMM, chạy 2400 MHz với CPU thế hệ 7, 2133 MHz với CPU thế hệ 6.
• 3 màn hình độc lập: 1 cổng DVI-I và 2 cổng DisplayPort (độ phân giải đã kiểm chứng 3840 x 2160).

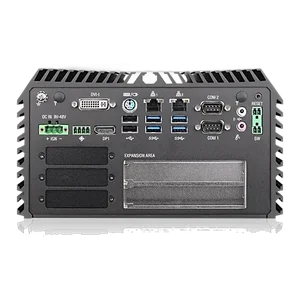

• 2 khe PCI/PCIe: nhận card mở rộng kích thước tối đa 110 x 237 mm (cao x dài); có riser tùy chọn với 1 khe PCIe x16 và 1 khe PCIe x1.

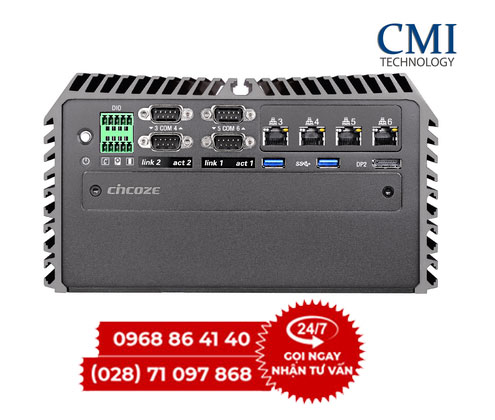

• Mở rộng I/O dạng mô-đun: 2 giao diện CMI cho mô-đun 4 cổng LAN RJ45/M12, 4 cổng PoE+, hoặc 4 cổng COM kèm 8 DIO cách ly quang; 1 giao diện CFM cho mô-đun cảm biến khóa điện (IGN) 12/24 V.
• Lưu trữ dự phòng: 2 khay ổ 2,5" SATA hỗ trợ RAID 0/1, thêm tối đa 3 mSATA dùng chung với khe Mini-PCIe.
• Kết nối không dây: 3 khe Mini-PCIe full-size, 1 khe SIM, phù hợp lắp module Wi-Fi, 4G/LTE cho thiết bị di động.
• Vận hành không cần bảo dưỡng: SuperCap thay pin CMOS, khởi động lại tức thì 0,2 giây (Instant Reboot), watchdog 256 mức.

Thông số kỹ thuật chính

Thông số theo trang sản phẩm và datasheet DS-1100 Series trên cincoze.com, cột áp dụng cho mã DS-1102.

CPU hỗ trợ

• Thế hệ 7, 35 W: Core i7-7700T, Core i5-7500T, Core i3-7101TE, Celeron G3930TE.
• Thế hệ 7, 54–65 W: Core i7-7700, Core i5-7500, Celeron G3930E.
• Thế hệ 6, 35 W: Core i7-6700TE, Core i5-6500TE, Core i3-6100TE, Pentium G4400TE, Celeron G3900TE.
• Thế hệ 6, 51–65 W: Core i7-6700, Core i5-6500, Core i3-6100, Pentium G4400, Celeron G3900.

Ứng dụng phù hợp tại Việt Nam

• Giao thông thông minh: máy chủ biên tại trạm thu phí tự động, hệ thống giám sát giao thông, đọc biển số xe; 2 khe PCIe cho phép lắp card thu hình nhiều camera.
• Đường sắt, metro: hệ thống hiển thị thông tin hành khách, kiểm soát thiết bị bên đường (wayside), nhờ chứng nhận EN 50121-3-2.
• Xe chuyên dụng, quản lý đội xe: nguồn DC 9–48 V, mô-đun cảm biến khóa điện IGN, khe SIM cho kết nối 4G về trung tâm.
• Thị giác máy và kiểm tra chất lượng: dây chuyền điện tử, bao bì, thực phẩm cần card frame grabber hoặc card PoE cho camera công nghiệp.
• Điều khiển và thu thập dữ liệu: kết nối PLC, biến tần, cảm biến qua cổng COM, DIO cách ly và card PCI/PCIe chuyên dụng trong nhà máy.

Chọn cấu hình và máy tương đương

Khi chọn CPU cho DS-1102, Quý khách cân nhắc nhiệt độ thực tế nơi lắp đặt: bản CPU 35 W (dòng T/TE) giữ được dải nhiệt rộng hơn, bản 65 W cho hiệu năng cao hơn nhưng dải nhiệt hẹp hơn. Với tủ điện ngoài trời hoặc trên xe, IPC247 thường tư vấn CPU thế hệ 6 bản TE để đạt dải -40 °C ~ 70 °C.

Do DS-1100 Series đã ngừng sản xuất, với dự án mới cần 2 khe PCI/PCIe Quý khách có thể tham khảo:

• Cincoze DS-1202: dòng DS-1200, CPU Intel Core thế hệ 9/8 tới 8 nhân, RAM DDR4 2666 MHz tối đa 64 GB, khe M.2 NVMe, 4 khe CMI, 2 khe PCI/PCIe, nhiệt độ hoạt động -40 °C ~ 70 °C.
• Cincoze DS-1302: dòng DS-1300, CPU Intel Xeon và Core thế hệ 10 tới 10 nhân, tùy chọn 2 cổng 10GbE, 2 khe PCI/PCIe, đạt chuẩn MIL-STD-810G và EN 50155 (EN 50121-3-2).

IPC247 cung cấp hàng chính hãng Cincoze, bảo hành chính hãng theo từng dòng máy, thời hạn ghi rõ trên báo giá. IPC247 xác nhận tình trạng hàng khi báo giá và cho mượn máy chạy thử theo thỏa thuận từng dự án. Liên hệ 0968 86 41 40 để được tư vấn cấu hình và báo giá trong 2 giờ làm việc.

Câu hỏi thường gặp về Cincoze DS-1102

Cincoze DS 1102 khác DS-1100 và DS-1101 ở điểm nào?

Ba mã có chung thông số CPU, RAM và cổng I/O; khác nhau ở số khe mở rộng. DS-1100 không có khe PCI/PCIe (cao 88 mm, 4,7 kg), DS-1101 có 1 khe (cao 108 mm, 5,22 kg), DS-1102 có 2 khe (cao 128 mm, 5,7 kg).

Cincoze DS-1102 chạy được ở nhiệt độ bao nhiêu?

Theo Cincoze, với CPU thế hệ 6 bản 35 W máy hoạt động từ -40 °C tới 70 °C; với CPU thế hệ 7 bản 35 W là -40 °C tới 50 °C. CPU 51–65 W có dải nhiệt hẹp hơn (tới 50 °C hoặc 45 °C). Các mức này áp dụng khi dùng linh kiện chịu nhiệt rộng và có lưu thông không khí.

Cincoze DS-1102 còn được sản xuất không?

Cincoze đã xếp DS-1100 Series, trong đó có DS-1102, vào danh sách EOL. Với dự án mới, IPC247 tư vấn DS-1202 hoặc DS-1302 có cùng thiết kế 2 khe PCI/PCIe và CPU đời mới hơn.

DS-1102 dùng nguồn điện thế nào, có chạy trên xe được không?

Máy nhận nguồn DC 9–48 V qua terminal block 3 chân, có chứng nhận E-Mark và hỗ trợ mô-đun cảm biến khóa điện CFM-IGN101 (12/24 V) để tự bật/tắt theo chìa khóa xe. Khi dùng nguồn lưới, Cincoze có adapter AC/DC 24 V 120 W hoặc 220 W tùy chọn.

DS-1102 lắp được card đồ họa hay card PCIe loại nào?

Hai khe PCI/PCIe nhận card có kích thước tối đa 110 x 237 mm. Cincoze có riser UB0630 với 1 khe PCIe x16 và 1 khe PCIe x1. Quý khách gửi mã card dự định dùng để IPC247 kiểm tra kích thước và công suất trước khi báo giá.
