Máy tính công nghiệp Cincoze DS-1302

Tổng quan Cincoze DS-1302

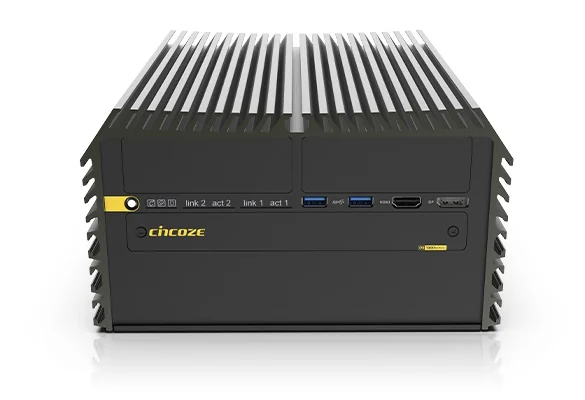

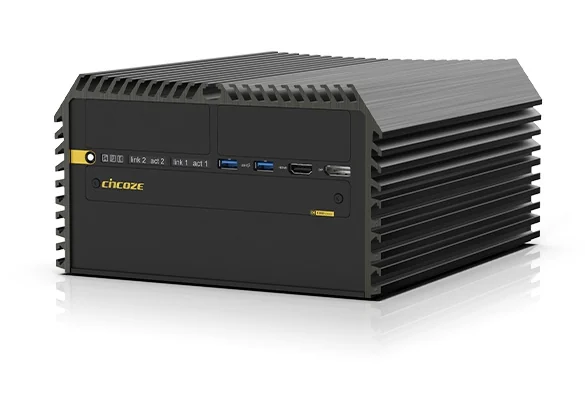

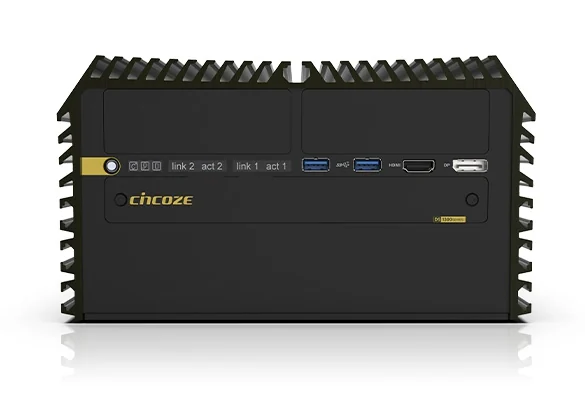

Cincoze DS-1302 là máy tính nhúng công nghiệp không quạt thuộc dòng DS-1300 (nhóm "High Performance & PCIe Expandable" của Cincoze), được hãng mô tả là máy tính nhúng hiệu năng cao, mô-đun hoá, dùng bộ xử lý Intel® Xeon®/Core™ thế hệ thứ 10 và có 2 khe mở rộng PCI/PCIe. Đây là phiên bản cao nhất trong ba model của dòng: DS-1300 không có khe mở rộng, DS-1301 có một khe, còn DS-1302 có hai khe, đổi lại chiều cao thân máy tăng lên 128 mm.

Máy dùng chipset Intel® W480E, hỗ trợ CPU tối đa 10 nhân với công suất thiết kế (TDP) đến 80W và bộ nhớ DDR4 tối đa 64GB. Toàn bộ thân máy là nhôm đùn kết hợp kim loại chịu lực, tản nhiệt thụ động, không dây cáp bên trong và không dùng jumper. Với hai khe PCI/PCIe, DS-1302 cho phép lắp thêm card thu hình, card điều khiển chuyển động, card I/O hoặc card đồ hoạ ngay trong một khối máy kín, thay vì phải dùng máy tính công nghiệp dạng rack có quạt.

Điểm nổi bật

• CPU cấp máy trạm: hỗ trợ Intel® Xeon® W-1290TE/W-1270E/W-1250E và Core™ i9/i7/i5/i3 thế hệ 10 (dòng E và TE), tối đa 10 nhân, TDP đến 80W.
• Hai khe PCI/PCIe: dùng riser card tuỳ chọn, nhận card kích thước tối đa 235 x 124 mm; khe có thanh giữ card điều chỉnh được để chống rung (hãng đăng ký sáng chế số I773359).
• Lưu trữ linh hoạt: 2 khay 2.5" SATA (một khay tháo từ mặt trước), 3 khe mSATA, 1 khe M.2 Key M hỗ trợ NVMe PCIe x4, hỗ trợ RAID 0/1/5/10.

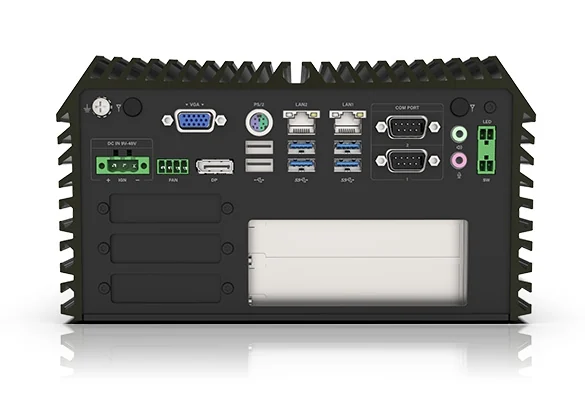

• I/O công nghiệp: 2 cổng GbE (Intel® I219 và I210), 6 cổng USB 3.2, 2 cổng USB 2.0, 2 cổng COM RS-232/422/485, 3 màn hình độc lập qua HDMI, 2 DisplayPort và VGA.
• Mở rộng theo mô-đun: giao tiếp CMI và CFM riêng của Cincoze để bổ sung LAN, 10GbE, COM, DIO, PoE hoặc chức năng nhận tín hiệu khoá điện (ignition sensing).
• Kết nối không dây: 3 khe Mini-PCIe full-size và 2 khe SIM cho module Wi-Fi hoặc 4G.
• Độ bền công nghiệp: nguồn DC 9 – 48V, bảo vệ quá áp, quá dòng, đảo cực; đạt MIL-STD-810G về sốc và rung, EN 50155 (phần EN 50121-3-2) cho ứng dụng đường sắt.

Thông số kỹ thuật

Bảng dưới đây tổng hợp từ trang sản phẩm và datasheet dòng DS-1300 của Cincoze, cột DS-1302.

System
Processor	Intel® Xeon® (80W / 35W): W-1270E 8 nhân up to 4.8 GHz; W-1250E 6 nhân up to 4.7 GHz; W-1290TE 10 nhân up to 4.5 GHz; W-1270TE 8 nhân up to 4.4 GHz; W-1250TE 6 nhân up to 3.8 GHz Intel® Core™ (65W / 35W): i9-10900E, i7-10700E, i5-10500E, i3-10100E (65W); i9-10900TE, i7-10700TE, i5-10500TE, i3-10100TE (35W)
Chipset	Intel® W480E
Memory	2x DDR4 2933/2666/2400 SO-DIMM, un-buffered, non-ECC, tối đa 64GB (Xeon/i9/i7 chạy tới 2933 MHz; i5/i3 tới 2666 MHz)
BIOS	AMI BIOS
Graphics & Audio
Graphics Engine	Integrated Intel® UHD-630 Graphics, hỗ trợ 3 màn hình độc lập
HDMI	1x HDMI (4096 x 2160 @30Hz)
DisplayPort	2x DisplayPort (tới 3840 x 2160)
VGA	1x VGA (1920 x 1200 @60Hz)
Audio	Realtek® ALC888 HD Audio; 1x Line-out, 1x Mic-in (3.5 mm)
I/O
LAN	2x GbE RJ45 (GbE1: Intel® I219, GbE2: Intel® I210)
COM	2x RS-232/422/485 có Auto Flow Control (hỗ trợ 5V/12V), DB9
USB	2x USB 3.2 Gen2 10Gbps, 4x USB 3.2 Gen1 5Gbps, 2x USB 2.0 (Type A)
PS/2	1x PS/2, 6-pin Mini-DIN
Storage
SSD/HDD	1x khay 2.5" SATA 3.0 tháo từ mặt trước + 1x khay 2.5" SATA 3.0 bên trong
mSATA	3x mSATA (SATA 3.0, dùng chung với khe Mini-PCIe)
M.2	1x M.2 Key M 2280, hỗ trợ PCIe x4 NVMe SSD hoặc SATA SSD
RAID	RAID 0/1/5/10
Expansion
PCI/PCIe	2x khe PCI/PCIe qua riser card tuỳ chọn; card tối đa (L x H) 235 x 124 mm
Mini PCIe	3x Full-size Mini-PCIe
SIM	2x SIM socket
CMI Interface	2x High Speed + 2x Low Speed CMI cho module mở rộng I/O tuỳ chọn
CFM Interface	1x CFM IGN cho module CFM-IGN tuỳ chọn
Other Function
External FAN Connector	1x, terminal block 4-pin (Smart Fan qua BIOS)
Power Ignition Sensing	Có, chọn 12V/24V, quản lý thời gian trễ (cần module CFM tuỳ chọn)
Instant Reboot	0.2 giây
Watchdog Timer	Lập trình bằng phần mềm, 256 mức reset hệ thống
Nút/công tắc	Nút nguồn ATX, công tắc AT/ATX, nút Reset, công tắc Clear CMOS
Power
Power Input	9 - 48VDC, terminal block 3-pin
Remote Power	1x Remote Power On/Off, 1x Remote Power LED (terminal block 2-pin)
Total Power Budget	180W
Physical
Dimension (W x D x H)	227 x 261 x 128 mm
Weight	5.4 kg
Construction	Nhôm đùn kết hợp kim loại chịu lực; Fanless, Cableless, Jumper-less, Unibody
Mounting	Wall Mount
Reliability & Protection
Reverse Power Input Protection	Có
Over Voltage Protection	51 ~ 58V (ngắt, tự cấp lại khi về mức đặt)
Over Current Protection	15A
CMOS Battery Backup	SuperCap, không cần bảo trì pin CMOS
MTBF	371,393 giờ (Telcordia SR-332 Issue 3, Method 1, Case 3)
Environment
Operating Temperature	CPU 35W: -40°C ~ 70°C; CPU 58W – 65W: -40°C ~ 50°C (có External Fan Kit); CPU 80W: -40°C ~ 40°C (có External Fan Kit)
Storage Temperature	-40°C ~ 85°C
Relative Humidity	95% RH @ 70°C (không ngưng tụ)
Ingress Protection	IP30 (IEC 60529)
Shock / Vibration	MIL-STD-810G
EMC	CE, UKCA, FCC, ICES-003 Class A; EN 50155 (chỉ EN 50121-3-2)
Safety	UL, cUL, CB, IEC, EN 62368-1
Operating System	Windows® 10; Linux (hỗ trợ theo dự án)

Lưu ý về nhiệt độ: dải -40°C ~ 70°C chỉ áp dụng cho CPU 35W (dòng TE). Với CPU 65W hoặc 80W, hãng yêu cầu lắp bộ quạt ngoài (External Fan Kit) và nhiệt độ làm việc tối đa lần lượt là 50°C và 40°C. Quý khách nên cân nhắc điều này khi chọn CPU cho tủ điện không có điều hoà.

Ứng dụng phù hợp

• Thị giác máy (machine vision) và kiểm tra ngoại quan AOI: lắp card thu hình (frame grabber) hoặc card mạng PoE cho camera công nghiệp trên dây chuyền điện tử, bao bì, thực phẩm.
• Điều khiển chuyển động: lắp card motion control cho máy CNC, máy gắp đặt, robot đóng gói tại các nhà máy trong khu công nghiệp.
• Hệ thống kiểm tra X-quang và đo lường: Cincoze công bố một ứng dụng DS-1302 cho hệ thống kiểm tra X-quang trong kiểm soát chất lượng sản xuất.
• Thu thập dữ liệu và điều khiển giám sát: dùng card DAQ hoặc card COM/DIO bổ sung cho trạm SCADA, trạm điện, nhà máy nước.
• Giao thông và đường sắt: máy đáp ứng EN 50121-3-2 và có chức năng ignition sensing (với module CFM), phù hợp thiết bị trên phương tiện và nhà ga.

Chọn cấu hình / máy tương đương

Khi chọn giữa các model của dòng DS-1300, Quý khách chủ yếu cân nhắc số khe PCI/PCIe cần dùng:

• Không cần card mở rộng: Máy tính nhúng Cincoze DS-1300 (thân 88 mm, gọn và nhẹ hơn).
• Cần một card: Máy tính nhúng công nghiệp không quạt Cincoze DS-1301 (thân 108 mm).
• Cần hai card hoặc một card đòi hỏi không gian: chọn DS-1302.

Về CPU: nếu máy đặt trong tủ kín, không có quạt ngoài, nên chọn CPU dòng TE (35W) để giữ dải nhiệt -40°C ~ 70°C. Nếu cần hiệu năng tối đa với Xeon W-1270E (80W) hoặc Core i7-10700E (65W), cần tính thêm bộ quạt ngoài và nhiệt độ môi trường thấp hơn. Tổng công suất cho card mở rộng cũng cần được tính trong ngân sách nguồn 180W của máy.

Câu hỏi thường gặp

DS-1302 khác DS-1300 và DS-1301 ở điểm nào?

Ba model dùng chung bo mạch, CPU, bộ nhớ và cổng I/O. Khác biệt là số khe PCI/PCIe (0, 1 và 2 khe), kéo theo chiều cao thân máy (88, 108 và 128 mm) và khối lượng (4.5, 5.04 và 5.4 kg).

Máy có chạy không quạt hoàn toàn được không?

Có, với CPU 35W (dòng TE) máy tản nhiệt thụ động trong dải -40°C ~ 70°C. Với CPU 65W hoặc 80W, hãng quy định phải dùng bộ quạt ngoài; máy tích hợp đầu cắm quạt ngoài 4-pin điều khiển bằng BIOS.

Có lắp được card đồ hoạ vào DS-1302 không?

Hãng liệt kê card đồ hoạ trong số các loại card có thể lắp qua khe PCI/PCIe. Kích thước card tối đa là 235 x 124 mm; công suất card cần được kiểm tra với ngân sách nguồn và điều kiện tản nhiệt cụ thể. IPC247 sẽ kiểm tra tương thích trước khi đề xuất.

Máy hỗ trợ hệ điều hành nào?

Theo hãng, DS-1302 hỗ trợ Windows® 10; Linux được hỗ trợ theo dự án.

Có thể thêm cổng LAN hoặc PoE cho camera không?

Có. Máy có giao tiếp CMI và CFM để lắp module mở rộng tuỳ chọn của Cincoze, bao gồm module LAN, 10GbE và PoE, ngoài ra có thể dùng card mạng qua khe PCIe.
