Máy tính công nghiệp Cincoze DS-1300

Cincoze DS-1300 (DS1300) – máy tính công nghiệp không quạt CPU Intel Xeon/Core thế hệ 10

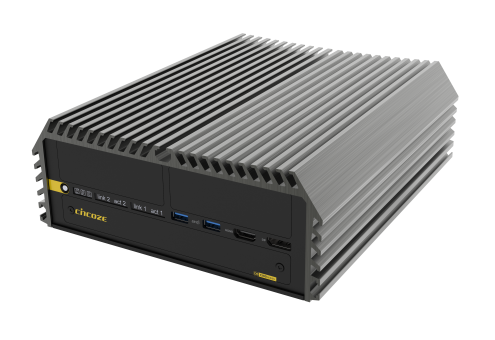

Cincoze DS-1300 là máy tính nhúng công nghiệp không quạt thuộc dòng DS-1300 Series của Cincoze (Đài Loan), nằm trong nhóm DS Series – hiệu năng cao và mở rộng được bằng card PCI/PCIe. Máy dùng CPU Intel® Xeon® W-1200E/TE hoặc Intel® Core™ i9/i7/i5/i3 thế hệ 10 với tối đa 10 nhân, chipset Intel W480E, hỗ trợ tới 64 GB RAM DDR4 2933 MHz. Dòng DS-1300 gồm ba mã dùng chung bo mạch và cổng I/O, khác nhau ở số khe mở rộng: DS-1300 là bản gọn nhất, không có khe PCI/PCIe, cao 88 mm và nặng 4,5 kg; DS-1301 có 1 khe; DS-1302 có 2 khe.

Thân máy làm bằng nhôm định hình kết hợp kim loại chịu lực, thiết kế liền khối, không quạt, không cáp nội bộ và không dùng jumper. Với CPU 35 W, DS-1300 hoạt động ổn định trong dải nhiệt -40 °C ~ 70 °C. Máy đạt tiêu chuẩn quân sự MIL-STD-810G về sốc và rung, đạt EN 50155 (phần EN 50121-3-2) cho thiết bị đường sắt. Theo Cincoze, CPU thế hệ 10 của DS-1300 cho hiệu năng đa nhiệm số nguyên cao hơn khoảng 31% so với CPU thế hệ 9 cùng mức 65 W, và bộ nhớ 2933 MHz nhanh hơn khoảng 10% so với 2666 MHz của dòng DS-1200.

Điểm nổi bật của Cincoze DS-1300

• CPU tới 10 nhân, tối đa 80 W: chọn Xeon W-1290TE/W-1270TE/W-1250TE (35 W), Xeon W-1270E/W-1250E (80 W) hoặc Core i9-10900E/TE, i7-10700E/TE, i5-10500E/TE, i3-10100E/TE (65 W/35 W).
• RAM tới 64 GB: 2 khe DDR4 SO-DIMM; Xeon, i9, i7 chạy tới 2933 MHz, i5, i3 chạy tới 2666 MHz.
• Lưu trữ nhanh và dự phòng: 1 khe M.2 Key M 2280 hỗ trợ SSD NVMe PCIe x4, 2 khay ổ 2,5" SATA (1 khay rút ra mặt trước), 3 khe mSATA dùng chung với Mini-PCIe; hỗ trợ RAID 0/1/5/10.
• 3 màn hình độc lập: 1 HDMI (4096 x 2160 @ 30 Hz), 2 DisplayPort (độ phân giải đã kiểm chứng 3840 x 2160) và 1 VGA (1920 x 1200).
• Mở rộng I/O dạng mô-đun: 2 giao diện CMI tốc độ cao và 2 giao diện CMI tốc độ thấp cho mô-đun 4 cổng LAN, 2 cổng 10GbE, 4 cổng 2.5GbE, CAN FD, 4 cổng COM hoặc 16 DIO cách ly; giao diện CFM cho mô-đun cảm biến khóa điện (IGN) 12/24 V, mô-đun PoE 25,5 W mỗi cổng.
• Kết nối không dây: 3 khe Mini-PCIe full-size và 2 khe SIM, thuận tiện lắp Wi-Fi, 4G/LTE dự phòng hai nhà mạng.
• Vận hành không cần bảo dưỡng: SuperCap thay pin CMOS, khởi động lại tức thì 0,2 giây (Instant Reboot), watchdog 256 mức, MTBF 371.393 giờ (Telcordia SR-332).

Thông số kỹ thuật chính Cincoze DS-1300

Thông số theo trang sản phẩm và datasheet DS-1300 Series trên cincoze.com, cột áp dụng cho mã DS-1300.

Ứng dụng phù hợp tại Việt Nam

• Thị giác máy và kiểm tra chất lượng: dây chuyền điện tử, linh kiện, bao bì tại các khu công nghiệp Bắc Ninh, Bắc Giang, Bình Dương cần CPU nhiều nhân để xử lý ảnh; camera GigE nối qua mô-đun CMI 4 cổng LAN hoặc mô-đun PoE.
• Giao thông thông minh: máy chủ biên tại trạm thu phí không dừng, hệ thống phát hiện vi phạm, đọc biển số; 2 khe SIM giữ kết nối 4G về trung tâm khi một nhà mạng gián đoạn.
• Đường sắt, metro: thiết bị hiển thị thông tin hành khách, thu thập dữ liệu trên toa và bên đường ray nhờ chứng nhận EN 50121-3-2 và chuẩn sốc, rung MIL-STD-810G.
• Xe chuyên dụng, cảng và kho bãi: nguồn DC 9–48 V, mô-đun cảm biến khóa điện CFM-IGN101 tự bật/tắt theo chìa khóa xe, mô-đun CAN FD đọc dữ liệu xe.
• Điều khiển và giám sát nhà máy: máy tính SCADA, máy chủ thu thập dữ liệu sản xuất đặt trong tủ điện nóng, nhiều bụi, nơi máy có quạt dễ hỏng.

Chọn cấu hình và máy tương đương

Với tủ điện không có điều hòa hoặc thiết bị đặt ngoài trời, IPC247 tư vấn CPU bản 35 W (Xeon W-12x0TE hoặc Core i-10xxxTE) để DS-1300 chạy không quạt trong dải -40 °C ~ 70 °C. Khi bài toán cần hiệu năng đơn nhân cao hơn và nơi lắp đặt mát, Quý khách có thể chọn CPU 65 W hoặc Xeon 80 W kèm bộ quạt ngoài FAN-EX101. Với ứng dụng thị giác máy, nên dùng SSD NVMe ở khe M.2 cho hệ điều hành và phần mềm, ổ 2,5" SATA cho dữ liệu ảnh lưu trữ.

DS-1300 không có khe PCI/PCIe. Nếu dự án cần thêm card thu hình, card điều khiển chuyển động, card thu thập dữ liệu hoặc card GPU, Quý khách tham khảo hai mã cùng dòng:

• Cincoze DS-1301: cùng CPU, RAM và cổng I/O với DS-1300, thêm 1 khe PCI/PCIe (card tối đa 235 x 124 mm), cao 108 mm.
• Cincoze DS-1302: thêm 2 khe PCI/PCIe với riser tùy chọn, có thanh giữ card điều chỉnh được để chống lỏng card khi rung, cao 128 mm.

IPC247 cung cấp hàng chính hãng Cincoze, bảo hành chính hãng theo từng dòng máy, thời hạn ghi rõ trên báo giá. IPC247 xác nhận tình trạng hàng khi báo giá và cho mượn máy chạy thử theo thỏa thuận từng dự án. Liên hệ 0968 86 41 40 để được tư vấn cấu hình và báo giá trong 2 giờ làm việc.

Câu hỏi thường gặp về Cincoze DS-1300

Cincoze DS-1300 khác DS-1301 và DS-1302 ở điểm nào?

Ba mã dùng chung CPU, chipset, RAM, cổng I/O và chuẩn môi trường; khác nhau ở số khe mở rộng. DS-1300 không có khe PCI/PCIe (cao 88 mm, 4,5 kg), DS-1301 có 1 khe (cao 108 mm, 5,04 kg), DS-1302 có 2 khe (cao 128 mm, 5,4 kg).

DS1300 chạy được ở nhiệt độ bao nhiêu?

Theo Cincoze, với CPU 35 W máy hoạt động không quạt từ -40 °C tới 70 °C. CPU 58–65 W hoạt động tới 50 °C và CPU 80 W tới 40 °C, cả hai cần lắp bộ quạt ngoài. Các mức này áp dụng khi dùng linh kiện chịu nhiệt rộng và có lưu thông không khí.

DS-1300 có hỗ trợ ổ SSD NVMe và RAID không?

Có. Máy có 1 khe M.2 Key M 2280 nhận SSD NVMe PCIe x4 hoặc SSD SATA, thêm 2 khay ổ 2,5" SATA và 3 khe mSATA. Máy hỗ trợ RAID 0/1/5/10 để tăng tốc độ hoặc dự phòng dữ liệu.

Có thể thêm cổng LAN 10GbE hoặc PoE cho DS-1300 không?

Có, qua giao diện mô-đun của Cincoze: CMI-10GLAN03 thêm 2 cổng 10GbE, CMI-LAN01 thêm 4 cổng GbE, CMI-2P5GLAN03 thêm 4 cổng 2.5GbE; mô-đun CFM-PoE03 cấp nguồn PoE 25,5 W mỗi cổng cho camera. Quý khách báo số camera và chuẩn kết nối để IPC247 chọn mô-đun phù hợp.

DS-1300 dùng nguồn điện thế nào?

Máy nhận nguồn DC 9–48 V qua terminal block 3 chân, tổng công suất 180 W, có bảo vệ ngược cực, quá áp và quá dòng. Khi dùng nguồn lưới, Cincoze có adapter AC/DC 24 V 120 W, 220 W hoặc 360 W tùy chọn.
